Привет, Хабр!

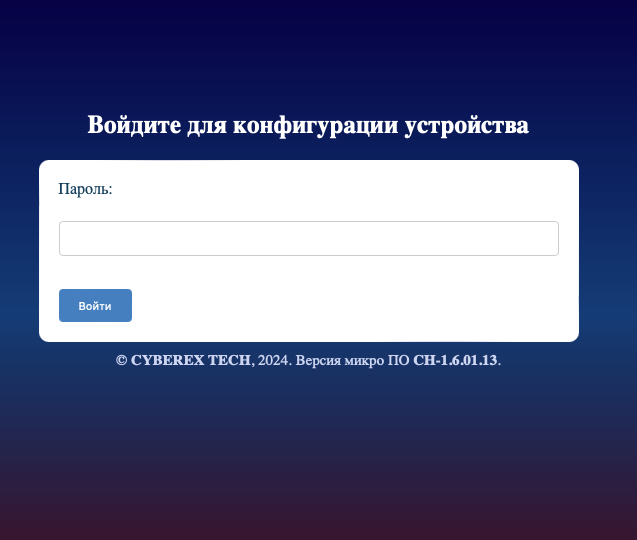

Наверное, многие из вас знают, насколько важно поддерживать качественный микроклимат в доме, одним из важных параметров которого является относительная влажность воздуха. Вот и я, года три назад, озаботился данным вопросом и приобрел увлажнитель воздуха Xiaomi Deerma Humidifier DEM-F628S (полный аналог DEXP HD-440). Увлажнитель оказался удачной конструкции и приемлемой ценной, что обеспечило ему «народную» популярность. Но, к сожалению, данный увлажнитель не поддерживает интеграцию в системы умного дома и вообще не имеет коммуникационных интерфейсов, я решил исправить этот недостаток и что у меня получилось — об этом далее. Captive Portal. Станица входа, по умолчанию пароль «Admin».



«Глупый» увлажнитель VS умный дом: подключаем «народный» увлажнитель к Home Assistant - «Умные Решения»

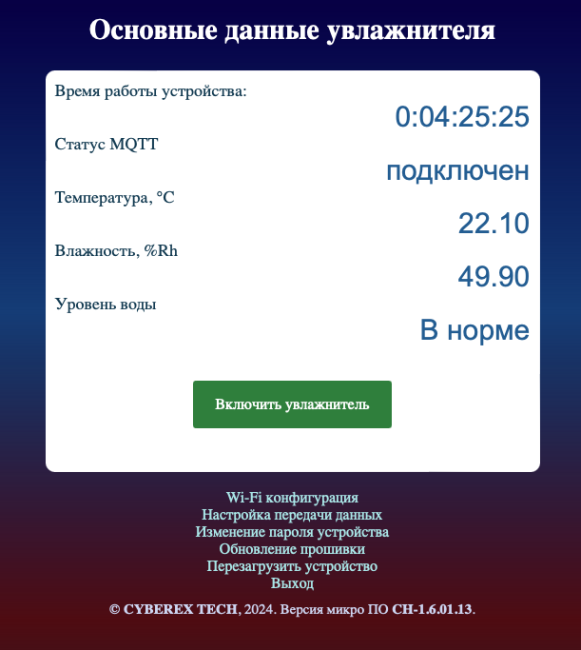

После входа, первым делом необходимо настроить подключение к вашей Wi-Fi сети и перезагрузить устройство. Далее, используя присвоенный IP адрес, повторно войти для дальнейшей конфигурации. Ниже несколько скриншотов интерфейса.

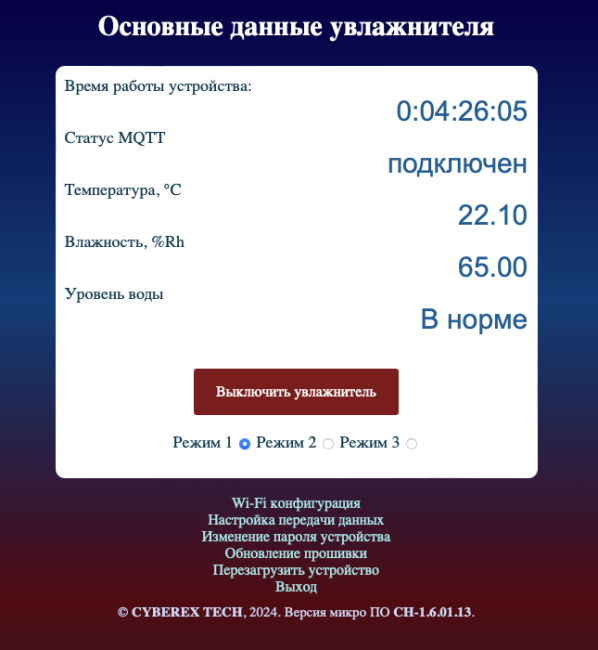

При включении увлажнителя появляется функция выбора мощности увлажнителя.

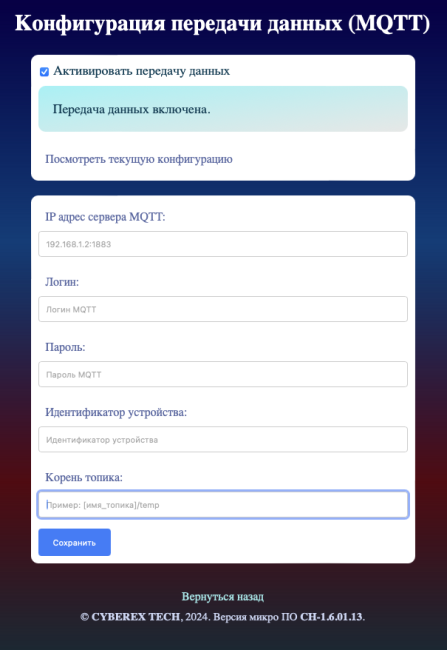

Страница конфигурации подключения с использованием протокола MQTT.







❯ Интеграция в Home Assistant



Чтобы интегрировать наш увлажнитель в Home Assistant, необходимо настроить MQTT подключение и разрешить отправку данных при конфигурации модуля. Затем в Home Assistant отредактировать файл configuration.yaml, добавив в секцию mqtt следующий код:



sensor:
- name: "Датчик температуры увлажнителя"
unique_id: 5bc54f8b-7d41-4774-bfce-e98e92409d3e
state_topic: "humiditer/jsondata"
unit_of_measurement: "°C"
value_template: "{{ value_json.temp }}"
device_class: temperature
- name: "Датчик влажности увлажнителя"
unique_id: 5bc54f8b-7d41-4774-bfce-e98e92409d3f
state_topic: "humiditer/jsondata"
unit_of_measurement: "%"
value_template: "{{ value_json.hum }}"
device_class: humidity
switch:
- name: "Питание увлажнителя"
unique_id: 5bc54f8b-7d41-4774-bfce-e98e92409d38
state_topic: "humiditer/jsondata"
command_topic: "humiditer/control"
value_template: "{{ value_json.chanel1 }}"
payload_on: "0"
payload_off: "0"
state_on: "On"
state_off: "Off"
- name: "Режим мин"
unique_id: 5bc54f8b-7d41-4564-bfce-e98e92409d38
state_topic: "humiditer/jsondata"
command_topic: "humiditer/control"
value_template: "{% if value_json.chanel1 == 'On' and value_json.level2 == '0' and value_json.level3 == '0' %} On {% else %} Off {% endif %}"
payload_on: "1"
state_on: "On"
state_off: "Off"
- name: "Режим сред"
unique_id: 5bc54f8b-7d41-4764-bfce-e98e92409d38
state_topic: "humiditer/jsondata"
command_topic: "humiditer/control"
value_template: "{% if value_json.chanel1 == 'On' and value_json.level2 == '1' and value_json.level3 == '0' %} 1 {% else %} 0 {% endif %}"
payload_on: "2"
state_on: "1"
state_off: "0"
- name: "Режим макс"
unique_id: 5bc54f8b-7d41-4784-bfce-e98e92409d38
state_topic: "humiditer/jsondata"
command_topic: "humiditer/control"
value_template: "{% if value_json.chanel1 == 'On' and value_json.level2 == '1' and value_json.level3 == '1' %} 1 {% else %} 0 {% endif %}"
payload_on: "3"
state_on: "1"
state_off: "0"
#конец увлажнителя


Теперь добавим карточку нашего увлажнителя на панель управления Home Assistant, предварительно создав карточку «Объекты» и в текстовом редакторе вставить следующий код:



type: entities
entities:
- entity: sensor.datchik_temperatury_uvlazhnitelia
- entity: sensor.datchik_vlazhnosti_uvlazhnitelia_2
- entity: binary_sensor.uroven_vody
- entity: switch.rezhim_min
- entity: switch.rezhim_sred
- entity: switch.rezhim_maks
- entity: switch.status_uvlazhnitelia
title: Увлажнитель воздуха
state_color: true

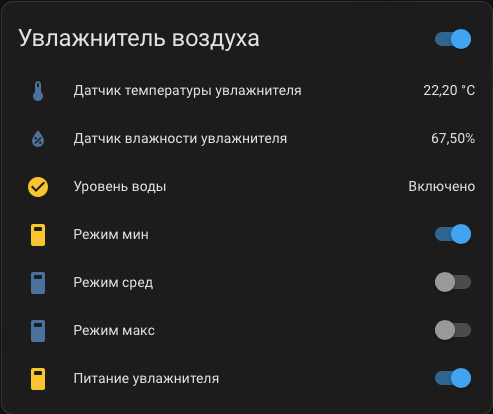

В итоге, мы должны получить что-то подобное:





В данном примере используется имя корня топика «humiditer», что указывается при конфигурации устройства.



❯ Подводим итоги



У нас получилось достаточно простое и бюджетное решение для интеграции «народного» увлажнителя воздуха в системы умного дома. Описанная в статье схема управления без нареканий проработала уже более двух лет, использовался навесной монтаж, но для статьи я решил изготовить полноценную печатную плату. Теперь давайте подсчитаем наши затраты:

Комплектующие:




  1. Микроконтроллер esp8266 — 1 шт $1.15;

  2. Оптрон EL817 — $2.42 (цена за 100 шт);

  3. Линейный стабилизатор HT7333-A SOT23 — $1.9 (цена за 20 шт);

  4. Датчик DHT22 (он же AM2302) — 1 шт $1.4;

  5. Прочие компоненты < $1.



Итого, примерный бюджет на реализацию: $8.



Демонстрация работы




На этой ноте можно и завершать статью. Спасибо всем кто уделил свое время на прочтение, надеюсь мой опыт будет вам полезен.



Ссылки к статье:




  • Исходный код прошивки;

  • Проект платы (KiCAD).
