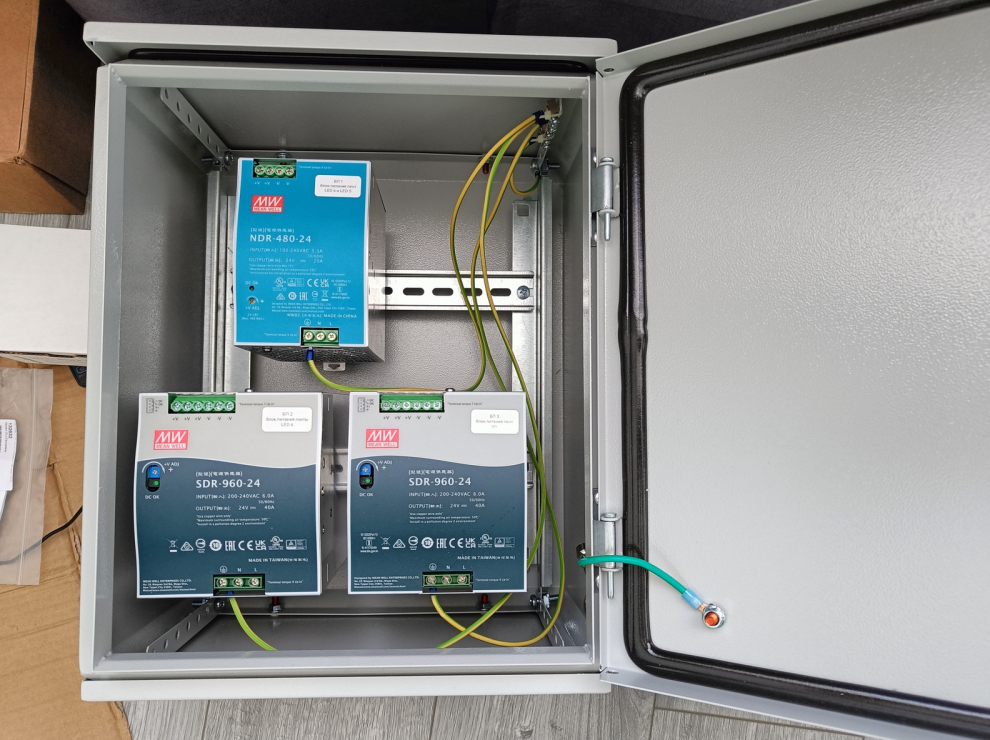

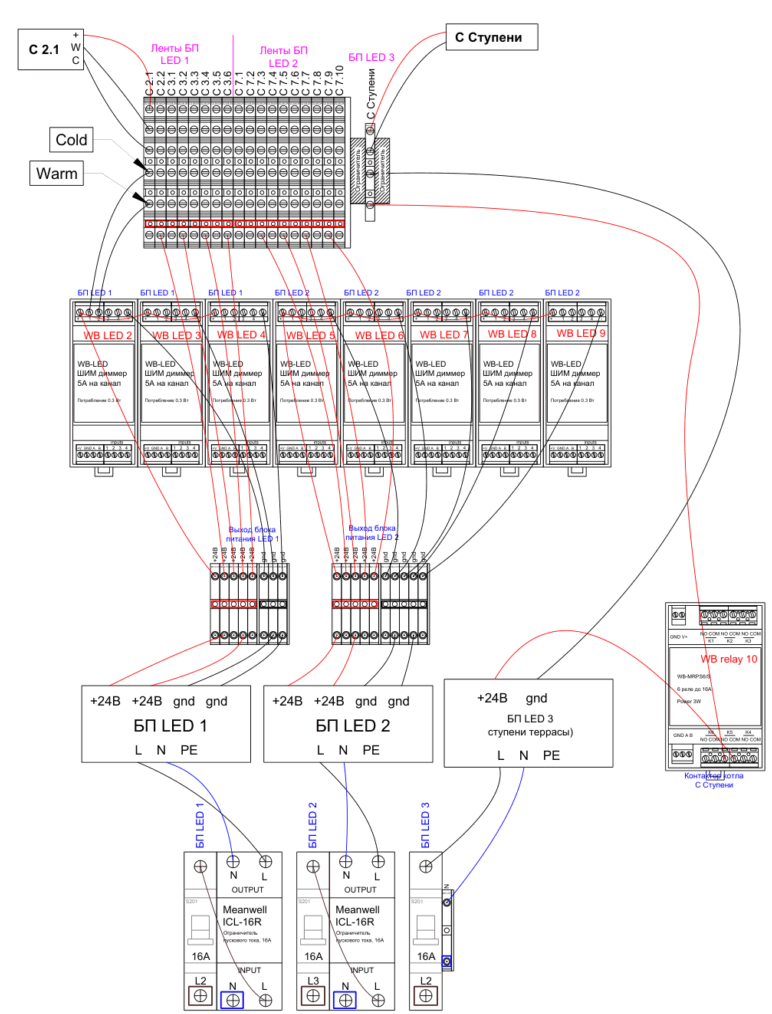

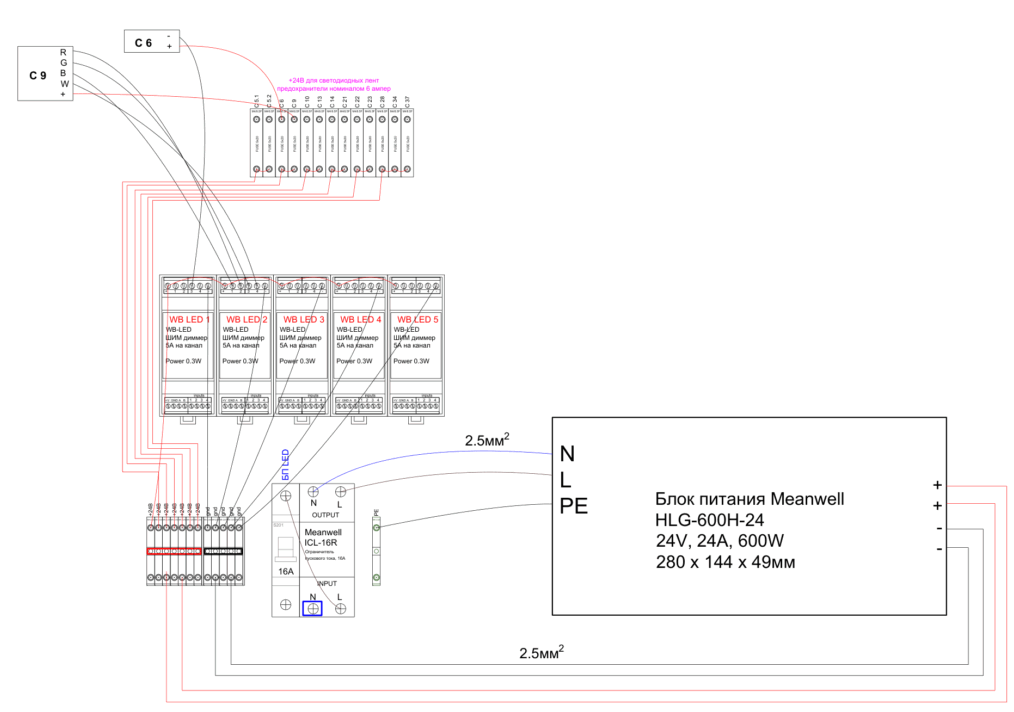

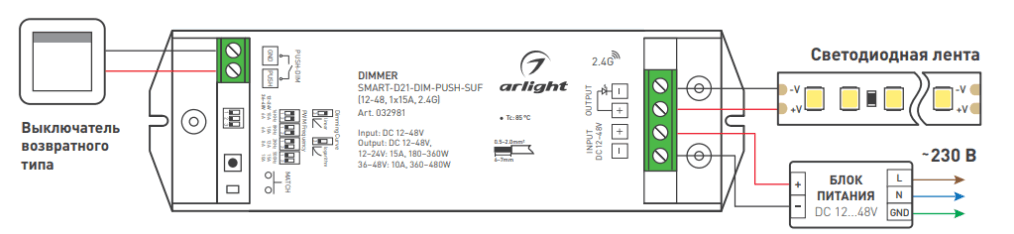

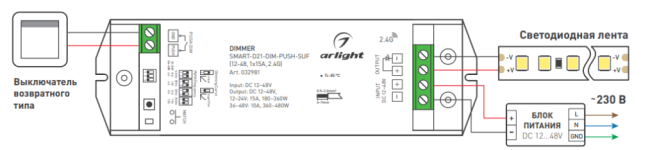

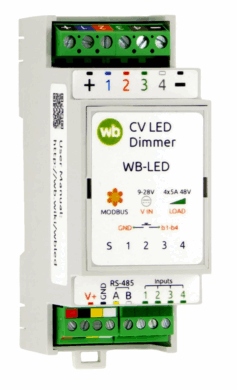

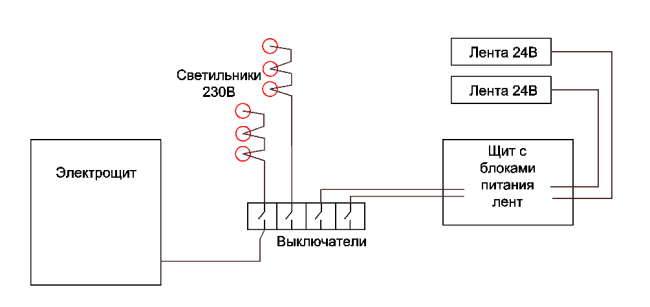

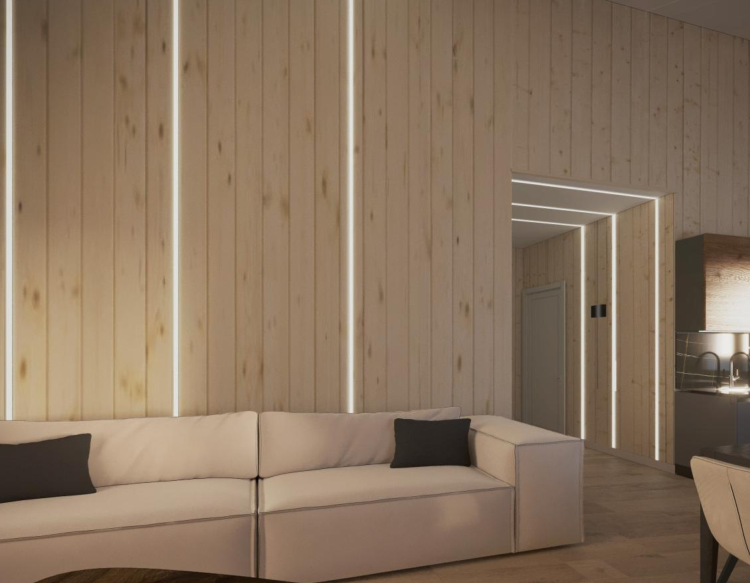

Ленты и треки везде! Светодиодные подсветки — самая сложная вещь в проектировании кабелей помещений в большинстве случаев. А также трековые светильники с напряжением питания 24 или 48 вольт. Именно поэтому я всегда прошу показать мне дизайн-проект перед тем, как я оценю стоимости проектирования, я хочу увидеть освещение и оценить сложность проектирования кабелей и щитового оборудования. 5-7 лет назад сложный свет со множеством подсветок был не более чем в трети всех проектов. Сейчас он есть почти во всех дизайн-проектах. Кажется, встретить дизайн-проект, в котором не было бы светодиодных лент, сейчас уже нереально. Зачастую светодиодные ленты в профилях представляют собой основной освещение помещений. Широко используются мультибелые ленты (с изменяемой световой температурой) и многоцветные ленты (RGB и RGBW). Вот визуализация из дизайн-проекта, для которого я недавно делал проект инженерки: Здесь светодиодные ленты в профилях являются основным освещением, они располагаются на стенах и потолке, все ленты с изменяемой световой температурой. Все блоки питания лент расположены около электрощита. Кабели защищены предохранителями, блоки подключены через устройства ограничения пусковых токов, ленты управляются с выключателей через модули Wirenboard WB-LED, также предусмотрено управление с настенных панелей и голосовое управление. Всё это нужно продумывать и просчитывать. Это довольно типичный дизайн: вместо точечных светильников используются ленты как распределённый источник света с диммированием по всему диапазону и, возможно, изменением цвета. Как делать не следует В проектах электрики, высылаемых мне на оценку и корректировку, самая популярная схема управления лентами заключается в следующем: от щита 230 вольт идут по классике на выключатели, от выключателей в щит с блоками питания лент, оттуда на ленты. Вот такая схема: Чем она хороша? Своей простотой. Разберётся любой электрик. И можно реализовать управление лентой с нескольких мест через проходные и перекрёстные выключатели, как все с советских времён привыкли делать. Чем эта схема плоха? Не будет диммирования ленты с выключателей, только включение и выключение. Диммирование можно реализовать с переносных пультов, но тогда при выключении с выключателя пульт не будет работать, пока не включим с выключателя. Это крайне неудобно. Диммеры светодиодных лент при отключении и включении питания могут запоминать последнее состояние, а могут и не запоминать — это также будет неудобно. При подаче питания на блок питания мощностью более 100 ватт пусковой ток может достигать 75 ампер и более. Почитайте характеристики блока питания, там должно быть значение inrush current. Это скорее всего будет выбивать 10-амперный автомат линии освещения. И создавать искру в механизме выключателя. А если у вас предусмотрен контактор отключения всего света (мастер-выключатель), то при его включении питание будет подаваться сразу на много блоков, может и вводной автомат отключить. Как следует делать Использовать модули управления лентами в щите с подключением выключателей типа «сухой контакт». Если у нас только проводное управление лентами, то самый удобный модуль Wirenboard WB-LED. Сверху подключаются 4 канала лент, каждая с током до 5 ампер. Это могут быть 4 белых ленты, 2 мультибелых ленты, одна RGBW лента. Если у вас одна одноцветная лента с током более 5 ампер, можно использовать до 4-х каналов модуля для синхронного управления. Снизу подключаются выключатели. Особенно удобны выключатели возвратного типа. На длительное нажатие можно назначать диммирование ленты или переключение цвета ленты. На двойное нажатие только что-то можно назначить. При стоимости чуть более 3 тысяч рублей этот модуль вообще не имеет равных. Плюс возможность управления по Modbus с контроллера. Более простой вариант, но с возможностью управления по радиоканалу — диммеры с функцией Push Dim. Например, Arlight SMART-D21-DIM-PUSH-SUF. Вот схема подключения: С выключателя будет возможно включение, выключение и диммирование ленты. Огромный плюс таких вариантов: можно использовать один блок питания на несколько лент. Это экономит место в щите и бюджет. Также блок находится всегда под напряжением, то есть, пусковые токи возникают только при его обесточивании, а не при нормальной эксплуатации. Мощные блоки стоит подключать через устройства ограничения пускового тока. Примеры проектов и фото Вот такой щит для блоков питания светодиодных лент использовался на одном моём объекте: Три блока общей мощностью почти 2.5 киловатта, расположены в отдельном щите. В щит будет заведён датчик температуры для контроля перегрева, он в случае проблемы отключает блоки. Также блоки обесточиваются при уходе из дома, но это не всегда обязательно. Вот пример схемы управления светодиодными лентами из другого проекта: Здесь достаточно крупный блок питания Meanwell серии HLG на 600 ватт расположен на стене рядом с электрощитом, от него выходы заводятся на клеммники в щит, от них разводятся по модулям WB-LED. Плюсы светодиодных лент подключаются через предохранители на DIN рейках номиналом 6 ампер. Предохранители здесь используются как дополнительная защита. В модулях WB-LED есть защита от перегрузки по току и перегрева, в блоке питания также есть защита от короткого замыкания. Так что предохранители не обязательны при использовании диммеров с собственной защитой. Ещё одна схема, немного сложнее: Здесь три блока питания, по которым распределены ленты. Лента третьего блока не диммируется, подключается через реле. Остальные ленты мультибелые, подключаются через 3-уровневые клеммы на DIN рейку (3 уровня: 24В, холодный канал, тёплый канал). 24В с выхода блоков питания подключается не напрямую на 3-уровневые клеммники, а сначала на блоки 1-уровневых для удобства, эти блоки находятся в разных сторонах щита. Но промежуточные клеммники на 24 можно и упразднить. Мощные блоки питания подключаются через устройства ограничение пускового тока Meanwell ICL-16R. Либо, более компактный и недорогой вариант, Меандр МРП-1Т. Выводы Проектирование удобного и безопасного управления лентами и прочими осветительными приборами с напряжением питания, отличным от 230 вольт — это сложная штука. И требует опыта именно в этой области проектирования. Нужно всё правильно рассчитать, подобрать усилители и диммеры. А ещё не забыть про клеммники на DIN рейку, чтобы нигде не было скруток или висящих в воздухе на проводах монтажных клемм WAGO. 24 вольта — это в 10 раз бОльший ток, чем для обычного освещения, значит, повышенные требования к надёжности всех подключений и сечению соединительных проводов. Всё это нужно считать, продумывать и рисовать.
