Продолжаю удивляться тому, какие странные вещи рисуют иногда дизайнеры в своих проектах в плане управления освещением. Это очень много светильников и подсветок, для управления которыми предлагается использовать огромное количество выключателей.

Общие советы

Если вы читали мои статьи Критикую проект управления освещением и Критикую дизайн-проект: сложное управление светом, то вы знаете моё мнение о том, как значительно упростить себе жизнь и сэкономить как минимум в полтора раза на стоимости оборудования освещения, выключателях, монтаже, кабелях, автоматике. Основные мысли такие:

• Если вам кажется, что дизайнер нарисовал вам в дизайн-проекте слишком много освещения — вам не кажется, смело высказывайте свои замечания и просите исправить
• Если вам кажется, что использовать так много выключателей, как нарисовано в дизайн проекте, будет неудобно — вам не кажется, это будет реально очень неудобно
• Если вам кажется, что вы заплатили дизайнеру очень много денег, поэтому он нарисовал на основании своего огромного опыта освещение и выключатели так, как вам будет удобно, хоть сейчас вы этого не понимаете, помните, что жить там не дизайнеру, а вам
• Если вы думаете, что Умный Дом вам поможет своей магией уменьшить количество выключателей, то помочь-то он может, но сначала надо подумать о том, нужно ли вам столько осветительных приборов
• Когда человек входит в тёмное помещение, у него под рукой должна оказаться одна клавиша выключателя, которая сделает светло в этом помещении. Не включит вытяжку, не откроет шторы, не включит свет в другом помещении, не отключит свет во всём доме, а сделает светло там, куда вы вошли или собираетесь войти.
• Выключатель локальной подсветки должен находиться рядом с этой подсветкой. Подсветка зеркала — рядом с зеркалом, а не в блоке выключателей на входе в комнату.
• Максимальное количество клавиш выключателей в одном блоке, с которым удобно жить — три. Возможно, ещё клавиши для управления шторами, имеющие соответствующую маркировку. Если клавиш в блоке по проекту больше, стоит хорошо задуматься, как это количество уменьшить.
• При входе в санузел — одна клавиша включения света в этом санузле
• Включение вытяжки санузла — всегда внутри санузла. Выключение вытяжки автоматическое по таймеру.

Статьи, на которые я ссылаюсь выше, были написаны мной в 2022 и 2023 годах. С тех пор дизайнеры окончили новые суперкурсы по зонированию помещений и сходили на новые семинары производителей освещения, так что люстр, спотов, треков, настенных ламп и подсветок (вертикальных, потолочных, подвесных и по плинтусу) стало ещё больше. Разумеется, на каждую подсветку согласно этим курсам нужен отдельный выключатель, который должен быть продублирован во всех местах комнаты, где бы человек ни мог находиться.

В любом коридоре не обойтись без точечных светильников, трека, подсветки пола, подсветки потолка и подсветки шкафа. И, соответственно, 5 клавиш выключателей у каждой двери в коридоре.

Пример управления светом в спальне

Приведу пример из дизайн-проекта, с которым я сейчас работаю.

Это спальня. Её площадь 12,5 квадратных метров. Кровать занимает почти всю площадь, даже телевизор не предусмотрен (крайне одобряю). Есть большой шкаф для одежды и макияжный столик у окна.

В этой комнате 8 групп света! Восемь! Нужно было очень постараться, чтобы столько придумать в небольшой комнате.

Основного потолочного света целых три группы: трек, точечные светильники и люстра. Две независимые подсветки потолка: за кроватью и над шторой. Прикроватные лампы справа и слева от кровати и подсветка макияжной зоны. Соответственно, на входе в комнату 5 клавиш выключателя для трёх групп потолочного света и двух подсветок. И у кровати те же 5 клавиш плюс одна для прикроватной лампы.

Трек в этом помещении кажется настолько лишним, что нет слов. Казалось, дизайнер думал, куда же можно всунуть трек, и всунул между кроватью и стеной. На что он светит? На кровать, в дополнение к люстре и точкам? В глаза лежащим на кровати? На стену? А зачем нужны и люстра, и точки? Лежать на кровати и смотреть на бьющие в глаза точечные светильники на потолке?

Что интересно, подсветки шкафа не предусмотрено. Для этого, видимо, и нужны точки и люстра, чтобы искать нужное в шкафу.

Выключателей для управляемой шторы (а она планируется) тоже не предусмотрено. Зато предусмотрена «водительская» сторона кровати, с которой можно управлять всем потолочным светом спальни, и «пассажирская», с которой управляется только прикроватная лампа.

В статье Критикую проект управления освещением я разбирал случай, когда в достаточно большой кухне-гостиной по дизайну было 7 групп света. Тут вдвое меньшая площадь и 8 групп света.

Кстати, ранее не встречал, чтобы группы света в помещении нумеровались буквами по алфавиту. Интересно, что отсутствует буква «З». Возможно, потому что «3З» читается неоднозначно. Либо групп света было раньше на одну больше.

Пример управления светом в ванной

Ещё один пример из этого же дизайн-проекта — ванная комната.

Комната разделена на две зоны: туалет и ванна.

Верхний свет, представляющий собой светодиодные ленты в профиле, в этих двух зонах разный, что мне кажется совершенно излишним.

В зоне туалета и раковины кроме верхнего света есть подсветка под тумбой, подсветка полок и подсветка зеркала. Зеркало включается кнопкой на самом зеркале, что очень удобно.

Подсветка под тумбы и подсветка полок, к счастью, объединены в одну группу. Но проблема в том, что перед дверью в санузел из коридора целых четыре клавиши выключателей! Четыре! Одна включает верхний свет зоны туалета, вторая подсветки тумбы и полок. Третья и четвёртая, ни за что не угадаете, две вытяжки, одна в туалете, вторая в ванной.

Получаем гостя, который будет чувствовать себя дураком, нажимая по очереди на все кнопки и пытаясь понять, что же там включается.

Что я писал в начале этой статьи? Что у входа в санузел должна быть строго одна клавиша «сделать внутри светло». Выключатели для вытяжек должны быть внутри санузла.

Кто-то спросит «а если я хочу при входе в санузел включить мягкий свет, который меня не ослепит?» Тут нам поможет Умный Дом. Вариант 1: настраиваем сценарий того, что с 23 до 6 при нажатии на выключатель включается не верхний свет, а подсветки. Вариант 2: настраиваем, что при длительном нажатии на выключатель включается не верхний свет, а подсветки. Вариант 3: ставим датчик движения и настраиваем его на включение подсветок, тогда ночью человек вообще может не нажимать на выключатель, а если нажмёт, то включится полный свет.

Теперь зона ванной и душа. Тут 4 группы света: верхний свет, подсветка полки за ванной, подсветка потолка над ванной, подсветка полки в душе. Ими управляет 4-клавишный выключатель у входа в зону. То есть, можно стоять у унитаза и думать, понадобится ли мне подсветка полочки душа сейчас, или не понадобится. И какая из двух подсветок ванны мне нужна.

Какие мои советы по этому помещению:

• Верхний свет всей комнаты — одна группа.
• Перед дверью в санузел одна клавиша выключателя. Простое нажатие включает верхний свет и подсветки зоны туалета. Длительное нажатие включает только подсветки тумбы и полок.
• У унитаза кнопка вытяжки зоны туалета с соответствующим значком на клавише.
• У входа в зону ванны три кнопки: верхний свет помещения, подсветки зоны ванны (все), вытяжка зоны ванны.
• Стоит подумать, нужна ли вообще подсветка потолка над ванной при наличии прочих подсветок для мягкого света.
• Предусматриваем в помещении голосой помощник. Чтобы можно было голосом управлять светом и слушать музыку.

Получаем экономию трёх групп света и трёх клавиш выключателей. И большого количества нервов.

Радикальный пересмотр выключателей

Теперь расскажу про свой недавний случай (как принято говорить, «кейс»).

Перед работой над проектом загородного дома клиент попросил меня высказать мои рекомендации по повышению удобства управления освещением.

В доме согласно дизайн-проекту было 55 групп освещения. Для управления ими был предусмотрен 31 блок выключателей, в которых было 88 клавиш.

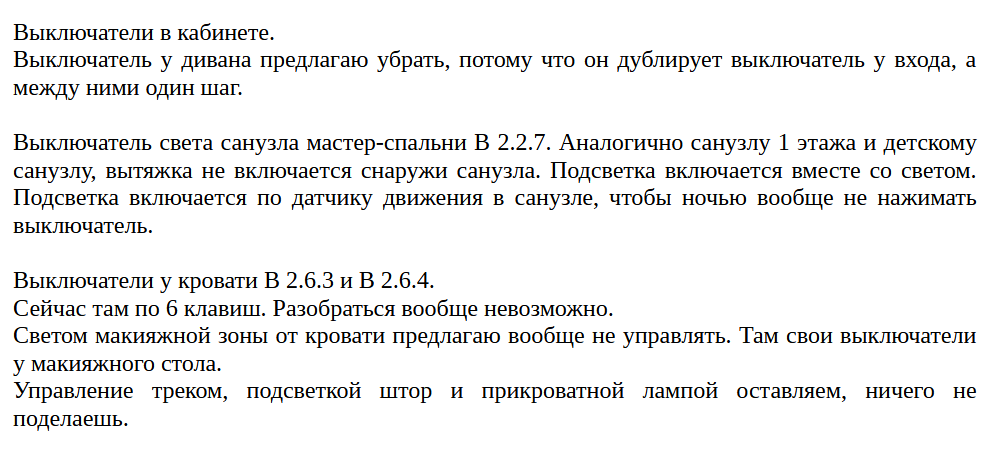

В течение трёх дней я думал над тем, как было бы удобнее организовать управление освещением в доме и написал, во-первых, таблицу всех выключателей по дизайн-проекту и по моим рекомендациям (чтобы легко видеть, как было и как стало), во-вторых, текстовый документ, в котором описывал свои мысли о том, что лучше сделать. Выглядит текстовый файл примерно так:

Конкретно в этом доме проблема была не в количестве групп освещения, а в выключателях, которых дизайнер добавил щедро, чтобы можно было управлять светом не делая лишних шагов. Конечно, если предварительно потратить некоторое время на вызубривание того, что делает каждая клавиша.

В результате рассмотрения рекомендаций в доме было оставлено 52 группы света из 55.

Количество блоков выключателей уменьшилось с 31 до 29.

Самое значительное изменение — в количестве клавиш, оно уменьшилось с 88 до 54. На 38%!

В некоторых блоках выключателей было по 6 клавиш, стало максимум 3.

При входе в дом с террасы раньше было с одной стороны от двери 6 клавиш выключателей, с другой 5 клавиш. Оттуда управлялся свет всех ближайших зон, а также свет террасы. Сколько осталось? Одна клавиша с одной стороны (под руку, открывшую дверь, чтобы зажечь свет) и две с другой для основного света комнаты, расположенной с той стороны от двери.

Где-то две группы света стали управляться с одной клавиши (по отдельности группы при необходимости можно включить голосом, с приложения или двойным нажатием выключателя). Какие-то подсветки перешли в режим работы по датчикам движения или расписанию. Какие-то выключатели убраны вообще, а какие-то добавлены, например, внутри санузлов для вытяжек (они были снаружи) и на террасе для освещения (раньше свет террасы включался изнутри дома, хотя терраса закрытая).

Каждый блок выключателей — это кабель от щита с монтажом и штроблением стены. Каждая клавиша — это монтажная коробка с установкой, механизм, рамка, клеммник в щите, работа по подключению. Каждая группа света — это реле с настройкой, кабель с монтажом, светильник с установкой. Очевидно, что оптимизация сэкономила не меньше 100 тысяч рублей, в зависимости от стоимости работы и коллекции выключателей. Но самое главное, что сэкономлено — это время на запоминание всех клавиш и нервы на лишних перещёлкиваниях света в попытке включить нужный.

Я правда не понимаю, что в голове у дизайнера, рисующего у прикроватной тумбочки 5 и больше клавиш. Или по 10 клавиш у входа в большое помещение. Кто будет запоминать назначение каждой кнопки? Если действительно нужно столько света, в такие места стоит поставить сенсорную панель либо многоклавишный выключатель с гравировками на клавишах. А рядом — одну кнопку «сделать светло/выключить свет».

Аудит дизайн-проекта

У меня есть услуга «Аудит дизайн-проекта«. Не буду лезть в расстановку мебели, раскладку плитки и планировки помещений, но тщательно обдумаю схему управления освещением (включая диммирование света, настенные панели, выключатели), проверю дизайн-проект на типичные ошибки в расстановке розеток (места для роутеров, выводы для приводов штор, питание мощной техники). Я сделаю ряд рекомендаций с описанием того, почему предлагаю сделать то или иное изменение. Далее крайне желательно отразить все согласованные с заказчиком изменения в дизайн-проекте, чтобы он был актуален, и строители не путались из-за несовпадения дизайна и моего проекта кабелей.

Стоимость работы составляет от 15 тысяч рублей. Зависит от размера помещений, количества групп света и пожеланий заказчика. Даже если бОльшая часть моих советов по оптимизации не будет принята, полагаю, что эти деньги окупятся как минимум вдвое.

Важная вещь. Если вас не вполне устраивает то, как дизайнер отобразил в дизайн-проекте управление освещением или ещё какие-то моменты, связанные с электрикой, и вы заказываете у меня проект, то первым делом нам надо разобраться с тем, чтобы элементы дизайна (розетки, выключатели, освещение) соответствовали вашим пожеланиям. А уже потом проектировать кабели.

Если я выполняю схему монтажа кабелей для света и выключателей согласно дизайн-проекту, после чего получаю правки по их расстановке, то внесение этих корректировок считается дополнительными работами. По умолчанию я считаю, что переданный мне в работу дизайн-проект является окончательным и согласованным.

Так что если вам кажется, что выключателей в дизайне слишком много, или что-то не учтено в пожеланиях по свету или розеткам, обращайтесь ко мне, мы это всё проработаем.
