Привет Друзья!

Тема сегодняшней статьи - система “Умный Дом”.

Зачем она нужна, нужна ли она вам и как ее построить.

Все понемногу, давайте разбираться.

Что такое “Умный Дом”?

Умный дом – комплекс решений облегчающих нашу и так непростую жизнь.

Автоматические или дистанционные системы управления светом, кинотеатром или допустим насосом или окном.

Даже USB розетка, делает ваш дом умнее, ведь больше ни каких зарядок.

Простой датчик движения, в прихожей или в гардеробе существенно облегчит жизнь.

А универсальный пульт, прогонит беспорядок проч.

И это только простые системы для нашей жизни, их может поставить даже школьник, а комфорт и радость в доме будет радовать всю семью.

А что еще? С чего начать?

Об этом ниже, всего понемногу.

Система управления “Умный Дом” – Какие функции? В чем плюсы?

Ну про пульт, розетку с usb и датчик мы уже сказали, тут все просто, все понятно.

А, что же еще может дать нам “Умный Дом”.

Возьмем, такую задачу:

Задача 1.

Выключить весь свет, во всем доме, если мы уходим.

Черт, а что если сын пошел в школу, а я еще дома кофе пью, а что если заденет этот выключатель?

Решение – Кнопка “выключить все” срабатывает только на выключение, на включение не срабатывает.

Весь свет выключиться или при тройном нажатии или при удержании кнопки более 5 секунд.

Расширяем функцию этой кнопки: При нажатии на кнопку 5 раз активируется функция имитация присутствия, в некоторых помещениях свет включается, а в некоторых выключается по заранее заложенной программе.

Причем сама кнопка включает или выключает свет в прихожей, коридоре или холле в обычном режиме.

Не будем загружать эту кнопку и перейдем к следующей.

Задача 2.

Выключатели в спальне у прикроватной тумбочки.

В обычном режиме – выключает и включает бра, при тройном нажатии выключает свет в спальне, гардеробе спальни и ванной спальни.

При удержании более 5 секунд, включается режим “Паника”, включается весь свет в доме и в саду.

Можно организовать, мигание светом или включить режим имитации присутствия.

Задача 3.

Ванная или туалет – Выключатель света. Что тут может быть умного?

Давайте разбираться:

Ванная: При включении света, включается свет и запускается таймер.

Если свет выключился, и в течение 5-ти минут мы его выключили, ничего не происходит, мы зашли сполоснуть руки или почистить зубы.

Если свет не выключили через 5 минут после его включения, значит, мы мылись в душе или ванне, и при выключении света включается вентилятор на 5 минут, и проветривает

ванную комнату.

Если свет включился при включенном вентиляторе, вентилятор продолжает работать, пока не закончится проветривание.

Туалет: Ну, тут все интимно =). Тут можно Пукнуть или Покурить =).

Как же с этим быть?

Тут вентилятор будем включать, тоже от кнопки управления светом в туалете, но при включении света, если свет не выключили в течении 90 секунд, включается вентилятор.

При выключении света вентилятор работает еще 5 минут.

Задача 4.

Продолжаем развивать кнопку “Выключить все”.

Модернизируем эту кнопку, и переносим ее, например, в спальню.

Устанавливаем на высоте руки, опущенной вдоль тела, на противоположной стороне от дверных петель.

Теперь модернизируем:

Кнопка в обычном режиме будет включать и выключать люстру в спальне.

При тройном нажатии выключит весь свет в спальне, гардеробе спальни и ванной спальни.

Ну, и при удержании кнопки более 5 секунд, везде выключит свет, кроме спальни – режим “Мы одни с любимой дома”.

Задача 5.

Вход в спальню, прикроватные тумбочки и сан. узел в спальне – управление светом, режим “Я, никому не мешаю”.

Данный режим заключается в том, что если вы заходите в спальню, и в спальне выключен свет, а ваш (ваша) супруг или супруга уже спит, включить свет, но на 30-40% чтобы не слепило глаза.

Данная кнопка должна быть при входе в спальню, у обеих прикроватных тумбочек и при входе-выходе из сан. узла спальни.

Зачем?

Вы пошли в душ, ваша жена легла спать и выключила свет.

Включили темный свет при входе-выходе в сан. узел.

Вы вошли в спальню, а жена спит, свет выключен – включили темный свет и пошли спать или в душ.

Вы проснулись ночью, проснулись в туалет, включили темный, вы никому не мешаете.

Задача 6.

Умная Спальня или Детям спички не игрушки!

Как оказалась после распада Советского Союза, мужчины и женщины занимаются любовью в спальне!

О, ужас сказал бы я, но это реальность!

И новую функцию умного дома для спальни мы назвали так – “ Детям спички не игрушки ”.

Все просто, устанавливаем магнитный датчик открытия двери спальне, и если активирована функция, при открытии двери в спальню выключаем весь свет в спальне и убираем яркость света в холле.

Ребенок не увидит то, что рано видеть малышу, а у мамы будет время накинуть халатик!

Ведь нужна отдельная кнопка для такой детской функции, скажете вы – Нет, не нужна.

Ведь если взять задачу 4 и усовершенствовать ее, то при нажатии на кнопку из задачи 4 не 3 раза, а 5, активируется функция “Детям спички не игрушки” и включается свет в спальне на 30% - Режим “Интим” а при открытии двери в спальню – весь свет в спальне выключится.

Вот только некоторые функции, которые действительно облегчают нашу жизнь.

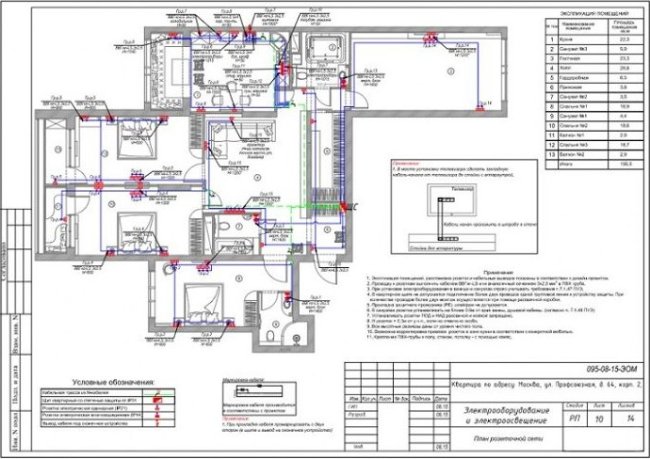

При разработке системы “Умный Дом”, необходимо тщательно продумать, где и что у вас будет располагаться, как и чем будут управляться ваши системы еще на этапе дизайн проекта.

Выполнив это условие, ваш дом действительно станет умнее, сэкономит множество средств на строительство и эксплуатацию и превратит ваше жилище в комфортное и удобное место для отдыха или работы.

Готовые системы “Умный Дом” – миф или реальность.

И миф, и реальность одновременно.

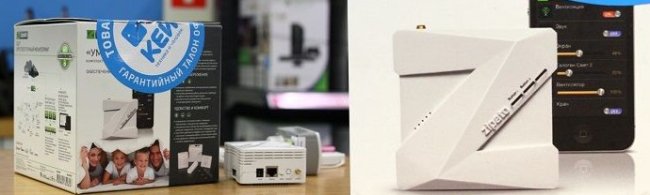

Миф – конечно, на рынке уже целая куча так называемых готовых решений, решений из коробки, купил и поставил.

Но является ли такая готовая система умной?

Конечно же, нет!

Ведь за вас уже все придумали, положили в коробочку, подобрали оборудование по-дешевле, провели красивую и заманчивую рекламу и втюхали вам то, что вам совсем ненужно.

Никто ни спрашивал, как будет вам удобно, или как вы привыкли обращаться с тем или иным оборудованием, задача была одна как можно больше продать, и как можно больше заработать.

Реальность - Готовые системы “Умный Дом” действительно существуют, только вот название у них совсем другое.

Посудомойка или стиралка, кухонный комбайн, домофон или пылесос.

Удобная и функциональная сантехника и многое другое, вот готовые системы “Умный Дом”.

Да это все стоит не дешево, и смеситель на кухню за 30 т. р. это очень дорого.

Но! Зададимся вопросом, сколько раз вы открываете кран на кухне?

Как сделать эту процедуру удобной и комфортной?

Нужно купить “Умный Дом” или просто купить хороший, функциональный и качественный кран!

Все должно быть в меру, все должно быть разумно.

Система умный “Умный Дом”, купить или забыть?

Да-да это именно этот вопрос необходимо задать самому себе, как только появилась мысль – Я хочу умный дом.

У меня есть деньги, хочу, я буду крут!

Да уж смешно! Смешно будет тогда, когда придет к вам лучший друг и увидит ваши выключатели за 300-400 или 500 euro, но еще смешнее будет когда ваш друг так и не найдет стабильный WI-FI в вашем доме.

Или на вашем телевизоре за 100-200 или 300 т.р картинка будет на червонец.

Так, что вывод прост: Полностью взвесьте необходимость той или иной системы, целесообразность и собственные финансовые возможности, ведь как говорится - за двумя зайцами не угнаться.

И как бы такой умный дом не поставил вас в очень глупое положение.

Не забывайте следить за уже существующей системой.

Недостаточное внимание к ней, может привести к выходу из строя таких функций как: Ужин, Баня и т. д.

“Умный Дом” – Дизайн и интерьер.

Самой первой и важной задачей системы “Умный Дом”, была задача убрать со стен помещений множество выключателей и пультов управления - кондиционером, увлажнителем или вент. установкой.

Убрать или оформить пульт управления домашней мультирум-системой в общий дизайн электроустановочных изделий в помещении.

И эта задача была решена, решена на базе европейской системы “Умный Дом” – Instabus KNX.

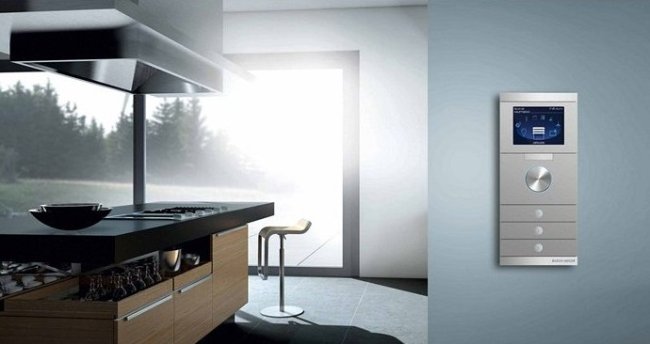

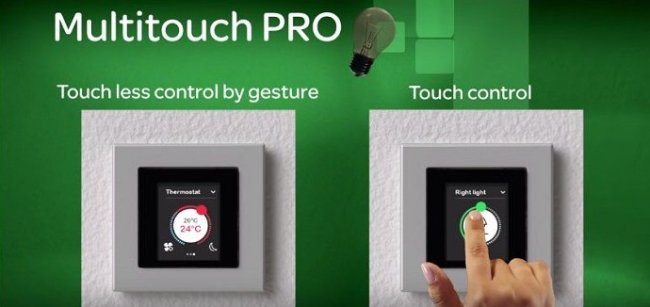

На базе таких выключателей как ABB PriOn или Merten Multi-Touch Pro можно реализовать управление практически любой автоматикой в доме, начиная от света и жалюзи, заканчивая отоплением и кондиционированием, а так же AV аппаратурой.

Выключатели могут выступать в качестве сигнальной системы, допустим при неполадках отопительного котла, или системы вентиляции, протечки в коллекторном распределителе или под ванной - выключатель оповестит вас звуковым сигналом и выведет сообщение на экран об ошибке.

Выключатель имеет огромный функционал, может управлять светом, жалюзи, отоплением и кондиционированием, теплым полом, громкостью мультирума или любого телевизора, запускать световые сцены, будильники и последовательности.

И все это в одном, красивом дизайне.

Вы знаете, сколько это стоит! Скажете вы.

Знаю! Дорого – очень дорого!

Но не все так страшно, нужно отрезать лишнее и цена станет более доступной.

Как убрать лишние звенья перепродавцов, и купить Умный Дом только себе, а не дяде Пети, об этом читайте ниже.

Производители систем “Умный Дом” – Какую выбрать? Какая мне подойдет?

Вопрос очень интересный, я расскажу лишь о лучших системах на момент 2017 года.

Это системы Crestron, AMX, KNX и Control4 – Лучшие системы “Умный Дом”.

Начнем.

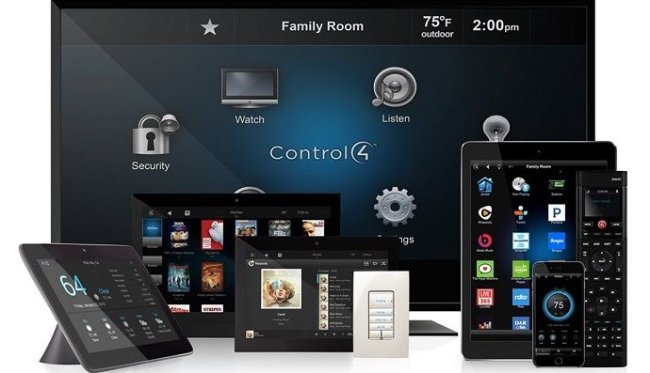

Control4 – Убийца авианосцев.

Я бы сказал даже так: Control4 – Смерть системам на Сrestron, похороны AMX в домашнем использовании.

Control4 – Цена, Качество, Функционал – 1 место на рынке.

Да-да просто нереальная штука за свои деньги, гибкая, функциональная, не требует супер-высокооплачиваемого программиста, быстрая настройка, быстрый старт.

Ни каких платных лицензий для планшетов и телефонов, работает на всем Android, iOS, Windows, Apple Watch.

Apple Watch – Вы не ослышались – ДА!

Самый удобный интерфейс управления, все уже давно на русском.

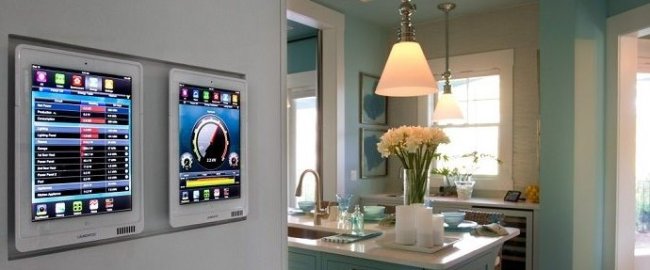

Не нужно ни каких панелей, просто используйте iPad, телефон или планшет.

Эта система для людей!

В умелых руках, может управлять практический любой AV техникой, Светом, Отоплением или системой кондиционирования.

Собственная система домофонии, теперь ваш домофон всегда с вами, всегда в кармане на телефоне.

Легко интегрируется с системой “Умный Дом KNX” и системами видеонаблюдения.

ПО для настройки бесплатное! Пользователь может сам менять некоторые функции с планшета или ПК.

Бесплатное обучение в Москве! На обучение могут записаться как инсталляторы, так и заказчики.

Все прозрачно, ни каких подводных камней.

Лучший мультирум, это Control 4.

Лучший “Умный Дом”, это Control 4!

Всех плюсов не перечесть.

А теперь цена:

Готовы?

2000$ за базовый контроллер Control4 EA-5.

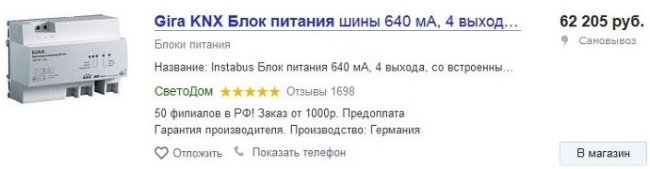

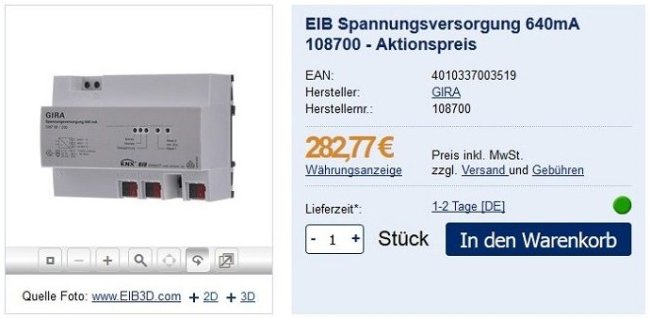

Знаете, сколько стоит блок питания для KNX?

1 euro - за 1мА, а их 640! Ужас 640 euro за блок питания!

Что вы получаете за 2000$.

Без дополнительных затрат, базовый контроллер из коробки может управлять кинотеатром, всем оборудованием в кинотеатре, светом и моторизованным приводом экрана или шторой затемнения.

Управление осуществляется с планшета или телефона.

Управлять любой AV техникой, в любом помещении по внутренней локальной сети!

С любого планшета, телефона или ПК!

AV техника, такая как проектор, телевизор, усилитель и.т.д, должна иметь возможность управления по сети, конечно телевизор 2010 года такой возможности не имеет.

Но современная техника уже давно управляется по IP.

Базовый контроллер имеет 2 порта RS-232 для управления различными устройствами, 8 ИК портов для управления AV техникой или сплит-системой по ИК каналу.

4-х портовый гигабитный свич на борту, плюс порт для подключения сети – так на всякий случай!

Сразу можно создать четырех-зональный мультирум, без всяких расширений, необходимы лишь колонки и усилитель в каждую зону.

Можно слушать музыку или радио прямо с Интернета.

Подключить свою музыкальную библиотеку через USB или Жесткий диск прямо к контроллеру.

Можно подключить 4 кнопки или 4 выключателя для управления светом или допустим громкостью.

И многое другое.

И это все за 2000$, даже не euro.

На всю систему “Умный Дом” нужен лишь один базовый контроллер, лишь один.

Вот так я поставил Control 4 на первое место.

Умный Дом без Control 4 - это не Умный Дом, это - Безумный Дом.

Умный Дом – KNX. Все должно быть красиво.

KNX поставлю на второе место, за качество и дизайн.

Даже не саму систему KNX, А Европейских производителей розеток и выключателей, а так же системы Умный Дом KNX.

Основные производители: ABB, Jung, Gira, Merten, Berker, Schneider-Electric.

Что можно сказать о производителях:

Данные заводы в основном нацелены на производство розеток и выключателей для вашего дома.

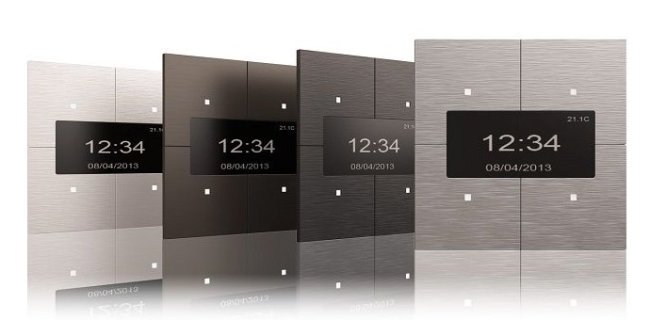

Огромный выбор серий, подойдут для любого интерьера.

Огромный функционал – Датчики движения, проходные выключатели и термостаты сделают любой дом умный без всякой сложной автоматики.

И все это в наивысшем качестве и отличном дизайне.

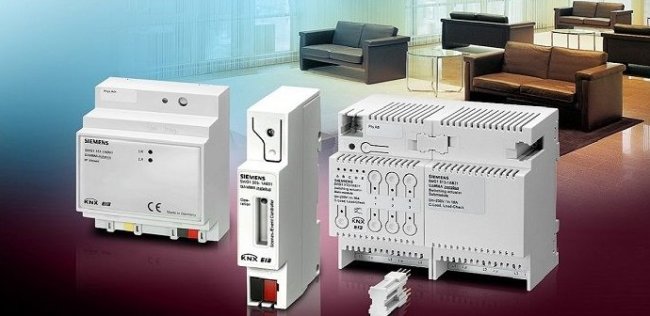

На втором плане стоит производство системы домашней автоматизации на базе Instabus KNX.

Тут все просто: система состоит из так называемых командных устройств – выключатели, датчики движения, термостаты которые устанавливаются на стенах, потолках в помещении и соединяются одним проводом шлейфом (друг за другом), и исполняющих устройств – реле, диммеры, блоки управления отоплением и фанкойлом и т. д., которые устанавливаются в щит.

Система очень дорогая, безумно дорогая и все от нашей русской жадности.

Официальная накрутка от немецкой цены, это как минимум 100%, следовательно, и малый спрос.

Таким образом из всей полезности KNX можно взять только красивые командные устройства – выключатели и датчики, а исполнители и интерфейс управления взять от того же Control 4.

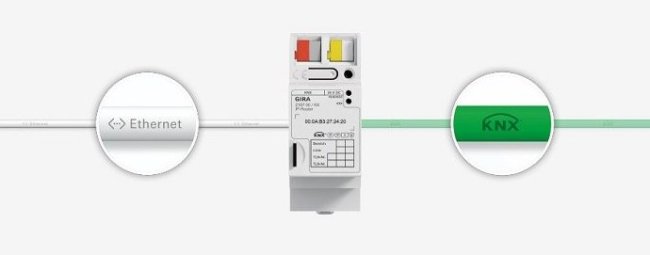

Система имеет специальный KNX IP-шлюз, при помощи которого можно с легкостью связать выключатели и датчики системы KNX, с другими системами, такими как Control 4, Crestron или AMX.

Жадность продавцов, хоронит KNX на нашем рынке, хотя для домашнего использования это, наверное, наилучшая Европейская система.

Система настраивается при помощи платного ПО, ценой около 1500 euro и это все за ваши деньги.

Еще один огромный минус, что для настройки системы нужен не очень дешевый USB интерфейс, а у некоторых производителей есть специальный прошивальщик для исправления программных ошибок при производстве.

И все это ложиться на ваши плечи.

Хотя, у профессиональных инсталляторов весь этот комплект имеется.

Сложного программирования система не имеет, простой конфигуратор запустит систему в эксплуатацию в самое кратчайшее время. Необходимо лишь выбрать параметры каждого устройства, поставить нужные галочки, и связать их адресами – Система готова к работе.

Еще одним преимуществом, хотя и спорным является то, что система децентрализована.

Т.е при выходе из строя одного блока, все остальные остаются работать.

Почему спорное преимущество, да потому что это рекламный ход.

Вся система подключена к специализированному блоку питания, который так просто в магазине не купить, и вот если он выйдет из строя, из строя выйдет все.

Как отличное решение для системы “Умный Дом” считаю связку Control 4 + Выключатели и датчики KNX.

Хотя никто не запрещает использовать с системой Control 4 обычные механические выключатели от тех же производителей - ABB, Jung, Gira, Merten, Berker или Schneider-Electric.

Умный Дом - Crestron и AMX.

Тут все очень сухо.

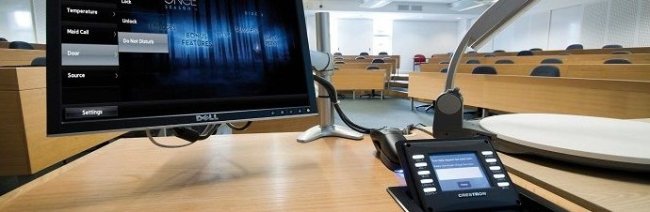

Очень хорошее оборудование для презентаций или конференций, систем видео связи.

Очень дорого, и не зачем тратить лишние деньги.

Если уж использовать для дома, то со связкой с KNX.

С другой стороны, практически незаменимое оборудование для организации огромных медиа- объектов.

С такими задачами справиться только Crestron или AMX.

Среда разработки бесплатная.

Легко интегрируется почти с любой системой.

Кстати, инженеры именно этих компаний и создали Control 4, создали систему именно для дома.

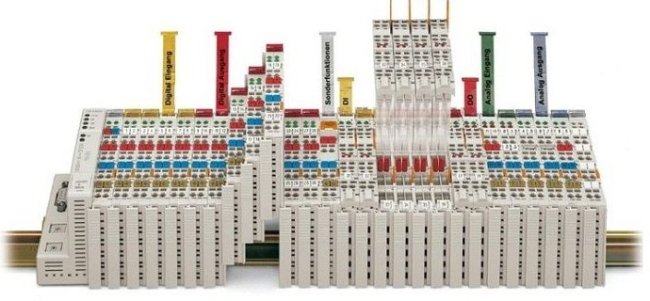

WAGO и Beckhoff. Незаменимые помощники.

Об этом оборудовании мы даже не упоминали выше, ведь это оборудование ни совсем для Умного Дома.

WAGO и Beckhoff - это профессиональное оборудование для промышленной автоматизации.

Какое же отношение оно имеет к Умному Дому?

Все очень просто:

Во первых исполнительная часть, т. е. актуаторы, такие как реле, светорегуляторы, блоки управления привадами штор и т. д. могут оказаться значительно дешевле чем у того же KNX.

Во вторых и это самое главное, с помощью этих контроллеров можно создать шлюз между системой Control 4, KNX, AMX или Crestron и практически любым современным кондиционером или газовым котлом.

А это как раз необходимо для комфортного управления системой отопления, вентиляции и кондиционирования.

WAGO и Beckhoff - свободно программируемые контроллеры, имеющие самое большое кол-во интерфейсов связи, и имеющие широкую и гибкую систему расширения.

Подведем итог.

Если мы говорим о систему умный дом, умный дом для человека, то вывод один.

Control 4 – Управление аудио видео оборудованием, создание мультирум системы, управление умным домом с мобильных устройств, интегрированный домофон в общую систему.

KNX – Устройства управления - удобно, невероятный дизайн.

Beckhoff или WAGO – Сделаем дом действительно умный, подключим к дому все.

Стоимость системы “Умный Дом”

Если вы намериваетесь купить систему “Умный Дом” – цена является одним из важнейших вопросов.

Тут все очень печально.

Печально в том плане, что в нашей стране цена оборудования в некоторых случаях просто зашкаливает.

Моржа заложенная продавцом просто фантастическая.

Тут даже сказать нечего:

Вот наш яндекс маркет. Блок питания Gira KNX 108700.

А вот немецкий магазин. Тот же блок питания Gira KNX 108700.

Чувствуете разницу?

Так что, если вы знаете, что такое хорошей ГЕШЕ́ФТ – Добро пожаловать в Европу.

И эта накрутка не за монтаж, проект или разработку – накрутка просто за продажу.

Причем продавцы, они же официальные дилеры получают по розничной европейской цене уже в России, от представителей заводов.

Ну, и по убывающей – самые большие накрутки.

KNX – в основном накручивают около 110%

AMX и Crestron – около 100%

Control4 – не более 30%, и это ощущается.

Wago или Bechoff – 20-30%.

Как же купить умный дом подешевле?

Тут все просто. Вам нужно купить проект, монтаж и оборудование.

А купить это можно по-отдельности.

В первом договоре вы покупаете проект и монтаж.

Во втором, вы покупаете оборудование или везете его сами, прыгнув в самолет и сэкономив кучу денег.

Оборудование Сontrol4, Wago или Bechoff целесообразнее покупать в России.

Не забывайте проверять проектные и монтажные организации.

Они должны иметь все необходимые лицензии и сертификаты.

Как с экономить еще? Дешевый “Умный Дом”.

Используйте в качестве панели простой iPad и зарядку, док станцию в стену.

У вашего планшета сразу появилось место.

Зарядка без проводов.

На одном планшете все.

Скайп, Интернет, Умный-Дом, Домофон, Мультирум и видео наблюдение.

Отличное решение для дома.

Проект системы Умный-Дом.

Из чего состоит проект – Умный Дом.

Описательная часть системы, что она должна делать, как и чем управлять – каждая кнопочка, каждый датчик или панель управления, должна быть описана.

Не допускайте какого-либо поверхностного описания.

Все должно быть описано четко от А до Я.

В противном случае вам сдадут проект совсем с другими функциями, нежели вы ожидали.

Электрическая линейная схема.

С указанием всех нагрузок и требуемой мощности на ваш дом.

Расположение оборудования по помещениям, светильники, бытовая техника, розетки, выключатели, датчики, с указанием группы и кратким описанием для каких целей та или иная розетка или тот или иной выключатель.

Развороты по стенам.

Схемы установки розеток и выключателей, полное описание функционала того или иного датчика, кнопки на выключатели или назначение розетки.

Группа должна быть указанна у каждого прибора.

Акты скрытых работ.

Описание всего оборудования, которое используется в системе, но установлено скрыто.

Описание прокладки кабельных трасс, для предотвращения пробития трас в дальнейшем, допустим, при установке мебели.

Кабельный журнал.

Указание всех кабелей используемых в проекте по группам, метраж и марка того или иного кабеля (провода).

Позволит вам оценить стоимость работы по монтажу умного дома, стоимость и кол-во необходимых материалов.

Спецификация оборудования.

Список оборудования с указанием, где установлено, марка производителя, артикул.

Избегайте таких пунктов как – комплект.

У каждого оборудования есть свой артикул и стоимость, которую можно проверить до закупки.

Инструкции, паспорта и сертификаты на оборудование.

На каждое изделие.

Список расходных материалов для дальнейшего обслуживания.

В основном это касается светильников.

Список светильников, где установлен, мощность, кол-во ламп, каких именно ламп – тип (накал, галоген, люминисцент, led), цоколь, мощность, необходимость диммирования, напряжение питания.

Пункт “И” нужен лишь для того, чтобы при перегорании лампочки в люстре вам не нужно было лезть в люстру, и смотреть какую лампочку нужно купить для замены.

Подводя итог: У умного дома, должен быть нормальный, умный проект!

На этом все.

Разумно подходите к своим желаниям, если домой вы приходите только спать, не готовите, не собираетесь устанавливать кондиционер - устанавливать систему Умный Дом только на выключатели – нецелесообразно.

Так же трезво оценивайте и возможности – решив сэкономить, сможете ли вы самостоятельно поехать, например, в Германию, чтобы закупить оборудование там?

И, если решите добавить какую-либо функцию, сможете ли снова поехать за двумя-тремя механизмами?

Или, специалисты начнут монтаж системы, а вы не до конца изучили финансовый аспект, деньги кончились, работа остановилась, и вы остались без света и вентиляции.

Все это выглядит сложным, множество деталей, которые нужно учитывать, подводные камни, с которыми, возможно, придется столкнуться, пусть это вас не пугает.

Итоговый результат, который вы получите, решив выбрать Умный дом – это совершенно новое качество жизни, комфорт и безопасность.
