С тех пор как несколько лет назад стал во все проекты с более-менее серьёзной слаботочкой ставить оборудование в шкаф формата 19″, успел дважды сильно проколоться, не учтя глубину устанавливаемого оборудования, так что оно не влезало в шкаф. А надо за этим внимательно следить.

Например, недорогие и качественные навесные (то есть, не напольные, хотя, можно и на пол ставить) слаботочные шкафы ШРН-Эконом могут иметь глубину 350мм, 520мм, 600мм и 650мм. Это полная глубина шкафа. Разумеется, шкаф хочется всегда взять минимальной глубины, иногда и глубина 350мм в условиях квартиры кажется слишком большой, особенно если шкаф встраивается в мебель. Если у нас для слаботочного шкафа и электрощита выделено отдельное помещение, тогда, конечно, на глубине, как и на высоте с шириной экономить не стоит.

Так вот, у шкафа есть важный параметр «полезная глубина». Он меньше глубины на несколько сантиметров и говорит нам, какая глубина есть для устанавливаемого оборудования.

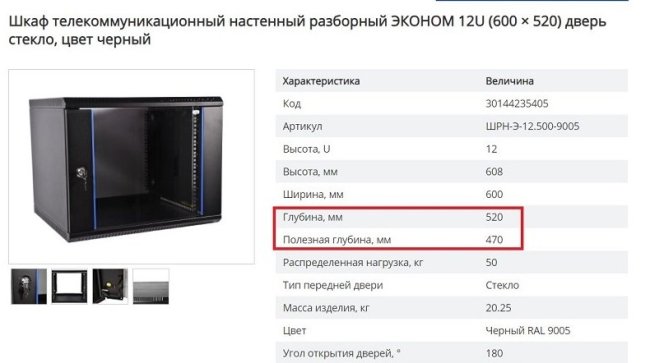

Для шкафа ШРН-Эконом глубиной 520мм полезная глубина составляет 470мм. А для самого популярного для квартир шкафа глубиной 350мм полезная глубина — всего 300мм. Эта разница — расстояние от фасада устанавливаемого оборудования до дверцы шкафа.

Так что нам надо обязательно следить за габаритами всего, что устанавливается в такой шкаф. Крупные элементы — это ИБП, PoE коммутатор, видеосервер, файловый сервер (NAS).

Обычный коммутатор (свитч) без PoE или роутер в глубину совсем небольшие, о них волноваться не стоит.

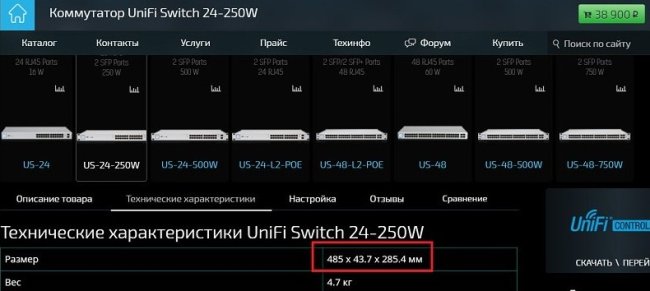

16-портовый коммутатор Ubiquiti UniFi Switch 16-150W имеет глубину 221 мм, здесь проблем нет. А вот 24-портовый коммутатор Ubiquiri UniFi Switch 24-250W уже 285.4мм.

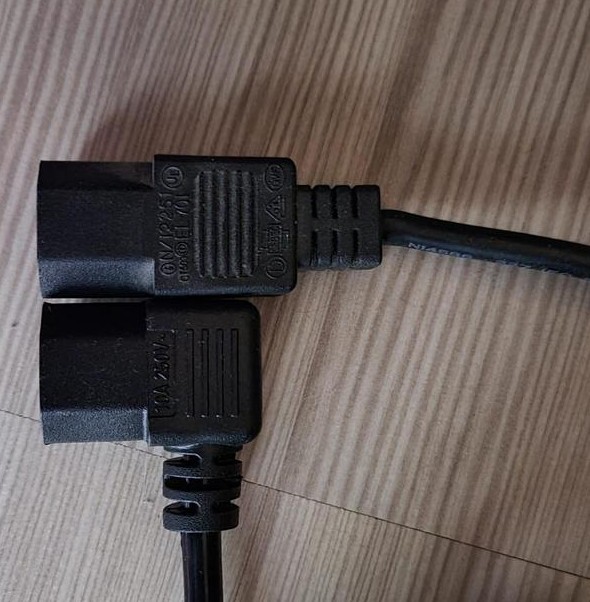

Я забыл проследить за глубиной, по видимому, решив, что у этого коммутатора она такая же, как у 16-портового, и поставил его в проект. Казалось бы, 14мм у нас в запасе, но это если забыть про кабель питания, который подключается сзади, его штекер имеет длину сантиметров 5-6. К счастью, проблема решилась заменой кабеля питания на угловой, так что коммутатор поместился.

Аналогично стоит следить за глубиной бесперебойника слаботочного шкафа. Если она немного меньше полезной глубины шкафа, но кабели подключаются к нему сзади, то надо либо искать ИБП меньшей глубины, либо разворачивать его, что может быть неудобным. Либо, конечно, брать более глубокий шкаф. ИБП для монтажа в стойку (которые шириной 440мм и с монтажными ушами) всегда по глубине большие.

Видеосерверы для монтажа в стойку часто имеют глубину, которая не позволяет поставить их в 350мм шкаф. Например, Trassir MiniNVR AF32 имеет глубину 293.6мм — тут нас не спасёт угловой коннектор питания.

В видеосерверы помимо питания сзади включается патч-корд от коммутатора камер, а бывает, что у NVR встроенный PoE свитч. Обжатой витой паре нужно не меньше 40мм, там угловой коннектор не поставишь. Если у вас витая пара 6-й категории или экранированный кабель, он гораздо более жёсткий, его сложнее загнуть. Для видеокамер кабель 6-й категории точно не нужен, как не нужен он и для почти всех случаев компьютерных сетей в квартирах и загородных домах.

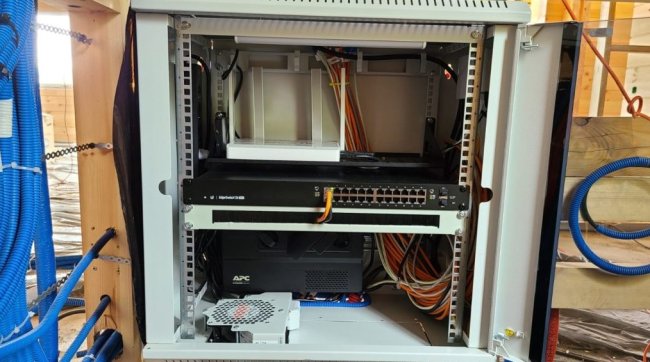

Вот фото небольшого слаботочного шкафа загородного дома.

Тут как раз шкаф глубиной 350мм, в нём свитч UniFi Switch 24-250W с угловым штекером питания. Под ним простой кабельный органайзер.

Над свитчем на полке стоит роутер Keenetic. Можно было бы полку не ставить, но так аккуратнее получается. Внизу ИБП с розетками и вентиляторный модуль с термостатом. Вентиляторный модуль стоит в дне, так удобнее получалось, хотя, в принципе, в этом шкафу активное охлаждение не нужно, коммутатор даже с PoE греется не сильно.

Если бы глубина шкафа была больше, кабели сзади проходили бы свободнее, но при недостатке места для шкафа удалось обойтись минимальной глубиной.

Больше про слаботочные шкафы 19″ я писал в отдельной статье.
