Завершилась реализация моего проекта системы Умный Дом на оборудовании Larnitech и слаботочных систем в квартире площадью 160 квадратных метров. От заключения договора на проектирование до окончания отделки и наладки всех систем прошло ровно 13 месяцев.

Описание задачи

• Управление всем освещением квартиры, всего 29 групп. 16 из них — светодиодные ленты, 5 из них с диммированием
• Управление кондиционерами Mitsubishi серии Mr Slim
• 10 моторизированных штор
• Выключатели (всего 50 клавиш) импульсного типа с подсветкой
• Компьютерная сеть, три точки доступа Wi-Fi Keenetic
• Файловый сервер (NAS)
• Управление водяными радиаторами (коллекторная разводка отопления)
• Датчики протечки воды, перекрывание двух вводов воды
• Электрический тёплый пол с контролем температуры пола
• 6 зон аудиосистемы фоновой музыки на встраиваемой в потолок акустике
• Сенсорные панели на базе iPad 10″ с магнитным креплением на стенах
• Управление освещением по детекции движения в коридорах и санузлах
• Управление вытяжными вентиляторами санузлов по влажности
• DECT телефония

Использовано следующее оборудование:

• Умный Дом — Larnitech
• Выключатели ABB Zenit
• Роутер Wi-Fi и точки доступа Keenetic
• Файловый сервер Synology
• Приводы на коллектор отопления Oventrop
• Колонки Sonance серии VP, усилители Larnitech FE-MP
• Крепления для планшетов на стены iPort PaunchPort

Сложности проекта

Дизайн-проект электрики квартиры вообще был достаточно непростым. Очень много розеток разного типа и электровыводов. Вот пример одного из сложных мест:

Розетки с маркировкой 1Н — это HDMI розетки. Розетки с маркировкой Z — заглушки для вывода кабелей. К моменту реализации количество элементов в этой зоне несколько оптимизировалось, к счастью. Пришлось столкнуться со сложностями в нюансах подключения разных HDMI розеток, поэтому без крайней необходимости я не советую ставить HDMI розетки, лучше делать заглушку с отверстием и выводить через неё конец HDMI кабеля для прямого подключения в технику.

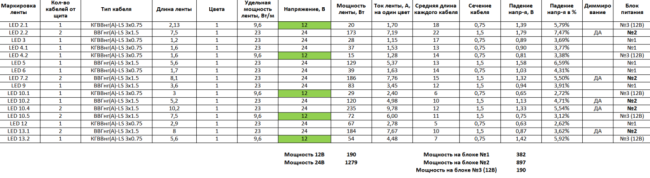

Самое сложное в проекте — это свет. В квартире 16 светодиодных лент общей мощностью почти 1500 ватт. 11 из них 24-вольтовые, 5 из них (подсветки шкафов) 12-вольтовые. В зависимости от тока и типа подсветки я запроектировал на какие-то ленты кабель ВВГнг(А)-LS 3×1.5, а на какие-то более тонкий и гибкий КГВВнг(А)-LS 3×0.75. К пяти мощным лентам подводилось по два кабеля с разных концов, так что кабелей всего не 16, а 21. Вот таблица, в которой я считал по каждой ленте токи и падения напряжений:

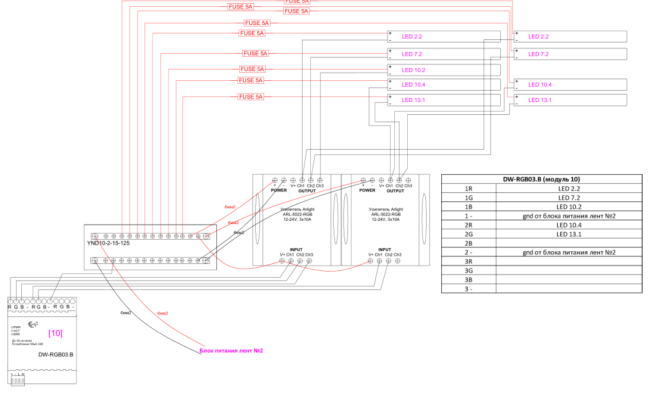

Нарисовал отдельные схемы подключения для диммируемых лент и для недиммируемых.

Диммируемые ленты управляются с блока DW-RGB03, ленты подключаются через усилители Arlight ARL-5022-RGB. К модулю DW-RGB03 можно напрямую подключить ленту с током не более 3 ампер на канал, а через усилитель — до 10 ампер на канал.

Общие жилы лент подключаются через кросс-модули на DIN рейку iEK. Важно не запутаться, потому что у диммируемых светодиодных лент напрямую на блок питания через кросс-модуль подключаются плюсы питания лент, а у недиммируемых — минусы. У недиммируемых лент блок реле DW-LC18 коммутирует плюс, а у недиммируемых модуль DW-RGB03 управляет лентой минусом.

Все кабели лент подключаются через предохранители на DIN рейку (модель держателя ABB M4/8SF4) на 5 ампер, чтобы при коротком замыкании в любой ленте сгорел предохранитель, а блок питания и кабель не пострадали.

Вот фрагмент проекта щита:

Блоки питания никак не помещались в основной щит, для них был сделан отдельный. В щите в правом верхнем углу стоят предохранители кабелей лент. На третьей сверху DIN рейке усилители, ниже блок реле недиммируемых лент.

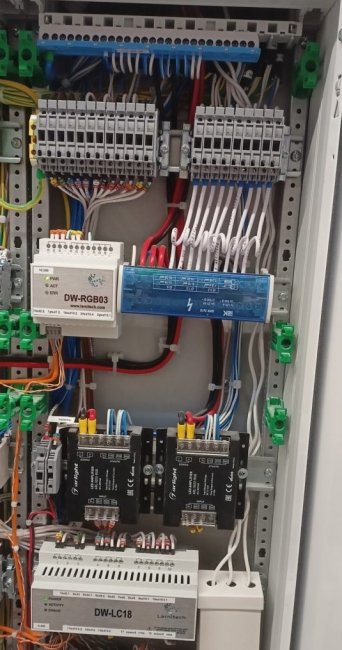

Вот этот фрагмент щита после сборки:

Ещё одна сложность была в ограничении по месту для щита. Ширина не должна была превысить 850мм, щит должен был быть встраиваемый. Использовали щит ABB U63, наружный размер 994 x 854мм, 216 модулей. Был бы у нас щит на 288 модулей, в нём было бы, конечно, свободнее, и блоки питания могли бы поместиться.

Фотографии

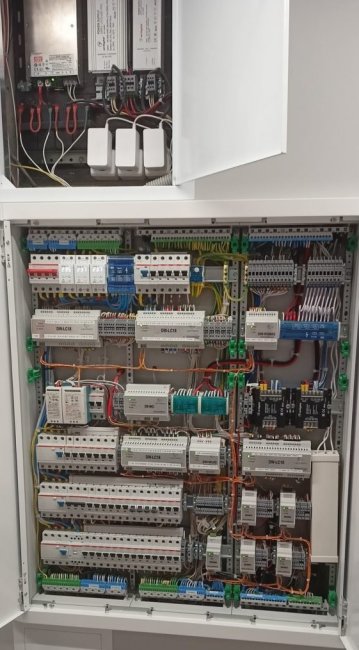

Вот так в итоге выглядят щиты. Основной щит электроснабжения и отдельный щит для блоков питания светодиодных лент.

В верхнем щите также стоят блоки питания магнитных держателей для iPad — iPort PaunchPort. Блоки питания лент (слева направо) на 960 ватт, на 480 ватт и на 240 ватт 12 вольт. Блок на 960 ватт имеет встроенный вентилятор, но при закрытой дверце шкафа его почти не слышно. В том же щите лежат аккумуляторы резервного питания контроллера.

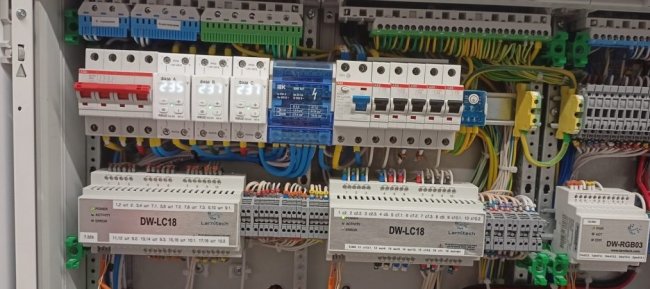

Мне очень понравилась аккуратность, с которой был собран щит. Распечатанные на принтере маркировки для модулей Larnitech и шинах, все соединения на клеммниках, маркеры для перемычек.

А вот на стене iPad в креплении на стену, блок выключателей и датчик «температура-влажность-освещённость» WW-HTL.

Напомню, суть магнитного крепления для iPad в том, что планшет можно взять двумя руками и снять с крепления. Случайно его не задеть так, чтобы он упал, крепление достаточно крепкое. Когда iPad примагничен к стене, он заряжается. При использовании этого крепления какое-то время назад были проблемы с тем, что после 2-3 лет использования батарея планшета вздувалась и продавливала экран, чтобы этого избежать, надо отключить на планшете все неиспользуемые процессы (Bluetooth, разные ненужные синхронизации) и ограничить время, в течение которого экран остаётся включенным. Чтобы совсем не бояться порчи планшета, можно отключать его зарядку по расписанию, например, включать питание каждые три дня на 6 часов.

Выключатели ABB Zenit все взяты с подсветкой. Заводская подсветка питается от 220 вольт, так что пришлось доработать все светодиоды резистором, ограничивающим ток. Можно было бы усложнить систему и сделать так, чтобы светодиодная подсветка клавиш соответствовала состоянию управляемого светильника, но здесь такой задачи не стояло — подсветка нужна, чтобы увидеть выключатель в темноте, а не для индикации работы света.

Датчики воздуха WW-HTL под выключателями покрашен вместе со стеной, что делает его максимально незаметным. К сожалению, он всё равно стену не украшает. Можно было бы поместить его в отдельный подрозетник в блоке выключателей и закрыть заглушкой с отверстиями, но тогда не работал бы сенсор освещённости.

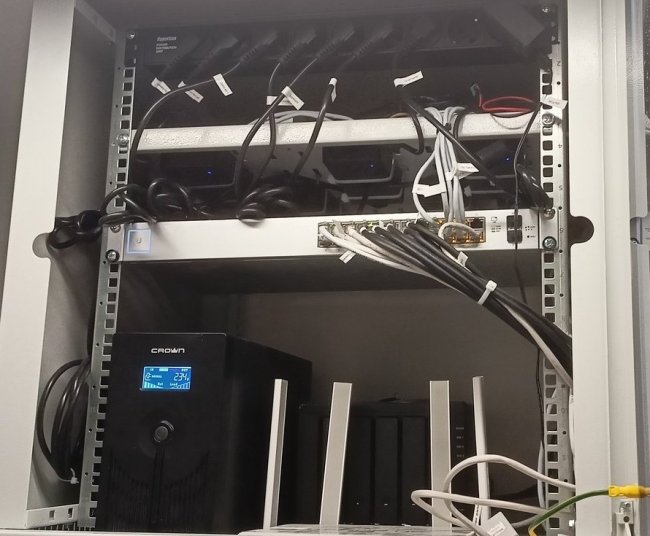

Вот слаботочный шкаф:

В слаботочном шкафу стоят файловый сервер, роутер, ИБП оборудования шкафа, коммутатор локальной сети Ubiquiti на 24 порта, блок розеток, усилители Larnitech FE-MP.

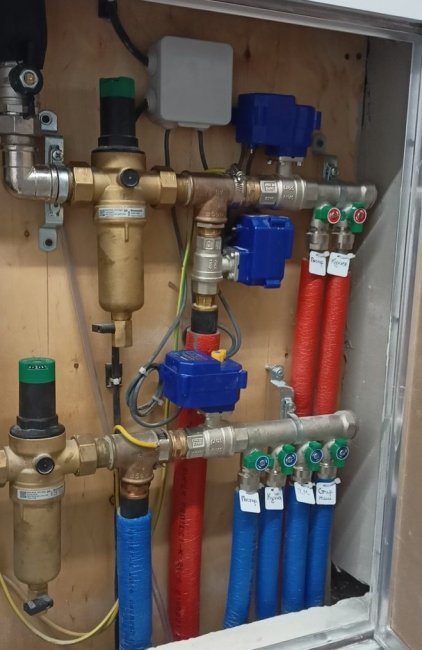

Установленные краны перекрывания воды + кран бойлера:

Использовались краны Neptun Professional 220V.

Бюджет оборудования

Примерная расчётная стоимость оборудования такая:

• Щит электроснабжения, автоматы, УЗО, шины, реле напряжения и прочее — 120 тысяч рублей
• Предохранители, блоки питания, аккумуляторы, приводы на коллектор, краны перекрывания воды — 140 тысяч рублей
• Слаботочный шкаф и всё его наполнение, кроме аудио-усилителей, Wi-Fi роутер и точки доступа — 130 тысяч рублей
• Аудиосистема — встраиваемые колонки и усилители — 420 тысяч рублей
• Настенные крепления для iPad и сами iPadы — 190 тысяч рублей
• Оборудование Larnitech (кроме аудио-усилителей) — 7 тысяч евро

Розетки и выключатели, а также светодиодные ленты я не считаю.

Как проходила работа

На мой взгляд, всё получилось оптимально. Я выполнил полный проект всех кабелей квартиры, затем в течение ремонта дважды его дополнял в связи с некоторыми изменениями по дизайну.

Я выполнил предварительную настройку оборудования Larnitech (прошивка, настройка входов и выходов, распределение по комнатам, базовые сценарии), а также оборудования Wi-Fi. После установки и подключения в квартире сразу стало доступно управление с приложения на смартфоне. Можно было контролировать, что контроллер видит все элементы на шине Larnitech.

Всеми монтажными работами, включая сборку щитов и установку оборудования, занималась московская компания Спектр-Строй, при необходимости я готов дать контакт монтажника.

Для настройки сценариев, работы кондиционеров и общей пусконаладки системы была приглашена московская компания Умное Будущее (smft.ru), им понадобилось всего несколько дней для выполнения всех работ.

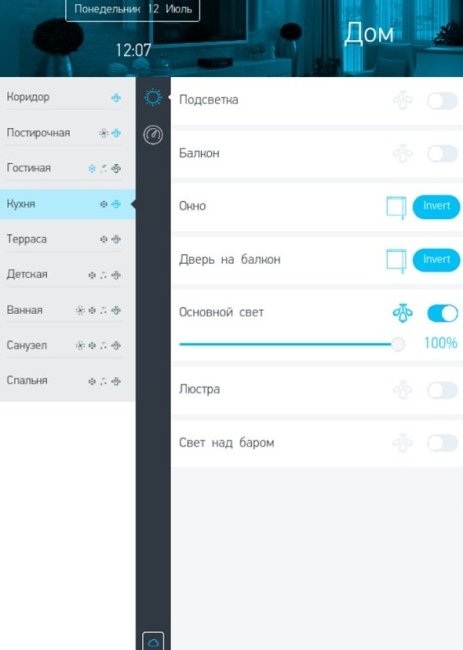

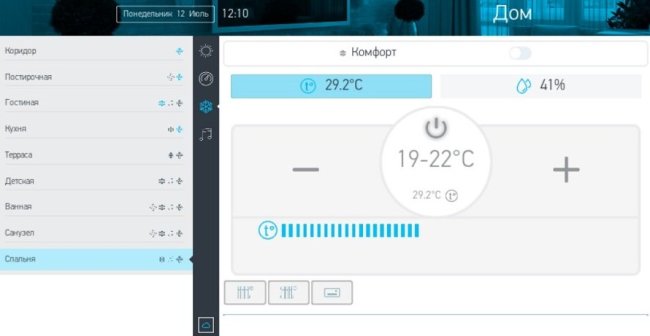

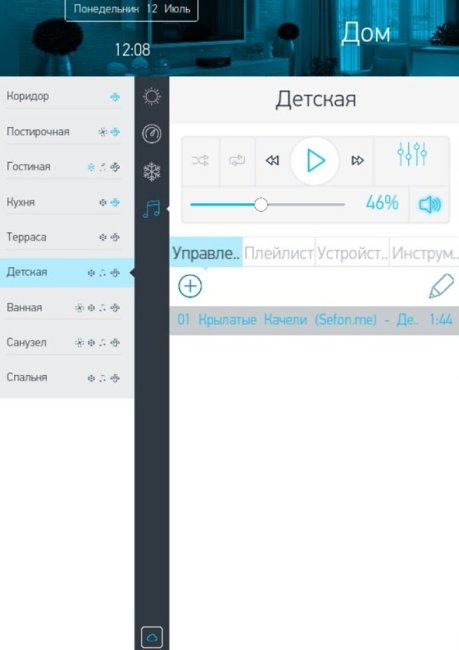

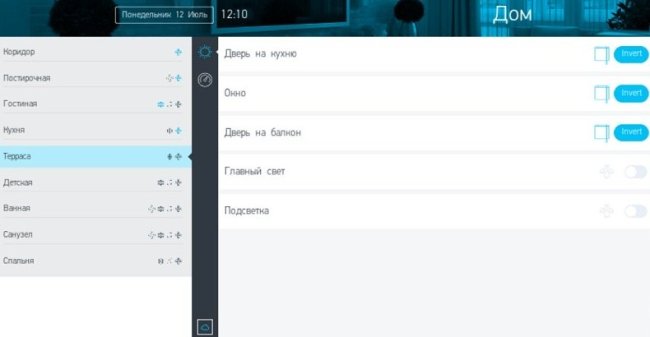

Скриншоты приложения
