Есть два способа монтажа кабеля для подключения выключателей (а также светильников, датчиков разного типа, электрокарнизов и ещё некоторых элементов) в квартире или загородном доме: шлейфом или звездой.

Шлейфом это вот так:

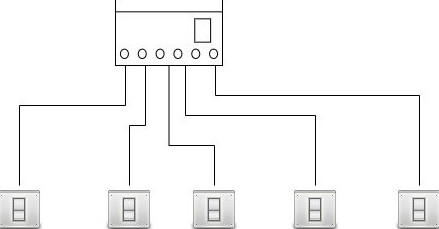

А звездой вот так:

То есть, при подключении звездой от каждого выключателя тянем отдельный кабель к контроллеру в щит. При подключении шлейфом (или, по-другому, шиной) от контроллера тянем один кабель последовательно через все подключаемые элементы.

При подключении датчиков в разных системах также может быть использована топология шлейф или звезда в зависимости от того, как это задумано разработчиком системы. В Wirenboard датчики подключаются по шине modbus последовательно на одной шине, вот так:

Шина modbus не подразумевает звезду, хотя, на небольших расстояниях отлично работает и звездой. Шина CAN также работает шлейфом, не звездой.

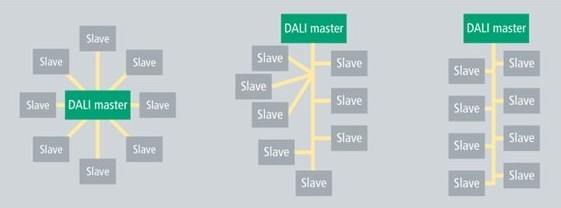

А вот шина KNX или DALI могут быть какими угодно, этим они очень удобны.

Это называется «дерево» — ведём ответвления как хотим.

Вернёмся к теме статьи. В соответствии со своей классификацией выключатели могут быть замыкающие цепь (они же «обычные») и шинные (KNX и прочее типа HDL, Crestron и Teletask).

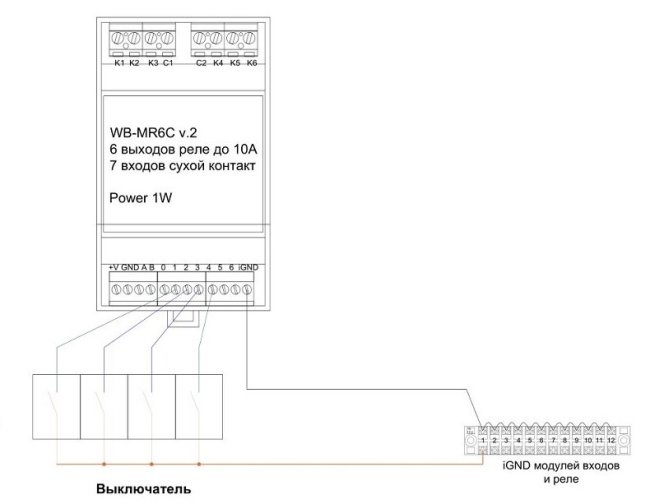

Обычные выключатели (привычные нам кнопки) мы не можем подключить шлейфом, так как клавиши там тупо замыкают цепь. Если к выключателю подходит витая пара (8 жил), то одна жила используется как общая (либо там земля, либо какое-то напряжение), а остальные 7 при нажатии клавиши замыкают общую жилу на дискретный вход контроллера. Это самый простой и универсальный способ подключения. Если у вас рядом два выключателя по 2 клавиши, то вы можете для экономии кабеля завести витую пару от щита сначала на один выключатель, затем на второй, но их соображений надёжности и понятности при обслуживании я так не проектирую.

Если у вас Умный Дом на Wirenboard или на EasyHomePLC, то подключать выключатели надо именно так, монтируя отдельные кабели к каждому выключателю, потому что в этих системах выключатели подключаются именно к дискретным входам.

В Wirenboard, в частности, управление светом, подключенным на выходы реле, будет работать по сигналам с выключателей, подключенным на входы реле, даже при отсутствии в системе контроллера.

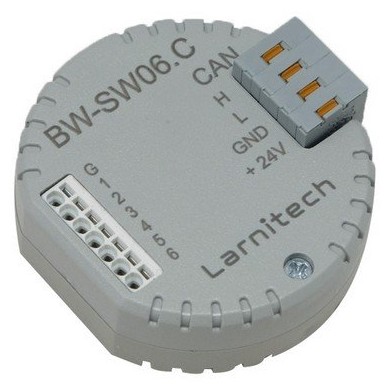

В Larnitech и KNX также, конечно, есть модули дискретных входов для установки в щит, к которым можно подключать обычные выключатели. Но также есть и модули дискретных входов для установки в подрозетник за выключатель. Вот модуль Larnitech BW-SW06.

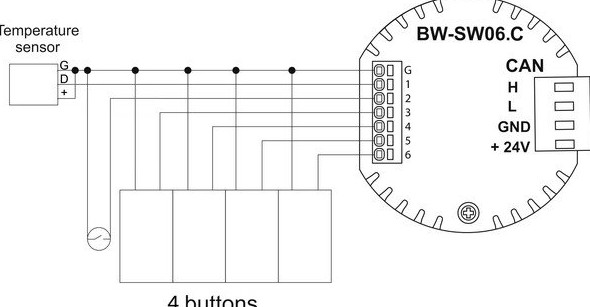

К этому модулю можно подключить 6 кнопок, либо 5 кнопок и светодиод подсветки выключателя, либо 4 кнопки и датчик температуры стандарта 1-wire с кабелем длиной до 10 метров.

Так что мы можем при монтаже кабелей протянуть одну витую пару между всеми выключателями, можно подключить модули за выключателями на одну шину с датчиками Larnitech всех типов (температуры, влажности, движения, СО2, модули управления кондиционерами). Можно от этих модулей заводить трубку в пол для измерения температуры пола (если клавиш в блоке выключателей не больше 4-х), а можно датчик 1-wire использовать для измерения температуры воздуха, выпилив в рамке выключателя для него отверстие с торца. Надо считать, насколько это оправдано, учитывая, что стоимость модуля BW-SW06 составляет 89 евро. Также мы экономим модуль дискретных вводов, но зато у нас могут быть в каких-то местах (под выключателями на 1-4 клавиши) использованы не все входы на модулях BW-SW06.

Если мы используем выключатели шинного типа стандарта KNX или HDL, то, разумеется, кабель для них монтируется шлейфом, обязательно.

При использовании обычных выключателей не-шинного типа я, несмотря на написанные мной выше способы оптимизации модулей и кабелей на примере Larnitech, я проектирую кабели звездой, отдельный кабель до каждого блока выключателей. При этом в щит приходят витые пары по количеству блоков выключателей. Почему бы не оптимизировать? Причины следующие:

• Легко находить причины любых проблем с выключателями. Видим начало кабеля, видим конец кабеля, подключение простое, всё удобно.
• Легко поменять систему на любую другую. Можно заменить KNX на Wirenboard. Мы не завязаны на то, чтобы система поддерживала только шинные выключатели.
• При желании можно вообще избавиться от Умного Дома, поставив реле на свет вместо контроллеров.
• Если шина выключателей где-то разорвётся или замкнётся, то перестанут работать выключатели. А работа выключателей важнее работы датчиков.

При проектировании систем на ПЛК (Beckhoff), а также контроллерах типа EasyHomePLC (до появления в них интеграции с датчиками modbus) я из тех же соображений надёжности и понятности всегда рисовал отдельные витые пары до всех датчиков.

В общем, универсальность и надёжность я ценю выше оптимизации кабелей и датчиков и небольшой экономии. Но если вы, взвесив все «за» и «против» решите для системы на Larnitech соединять выключатели шлейфом, то я, конечно, смогу запроектировать так, ничего плохого в этом нет.

Но вариант подключения выключателей звездой более универсальный и простой для понимания.
