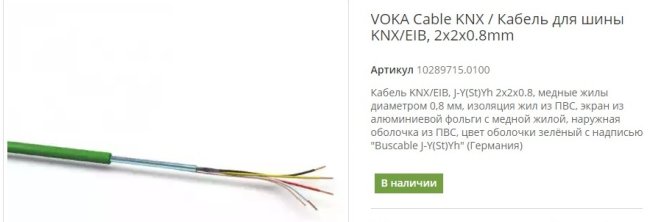

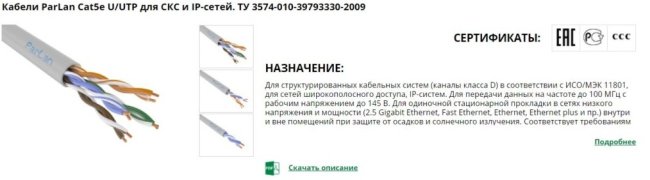

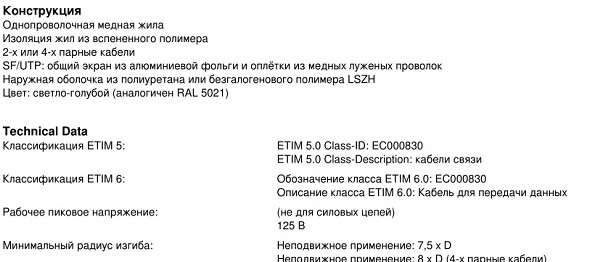

Диаметр или площадь сечения Есть один важный момент, про который не все в курсе. В описании кабеля «витая пара» (он же UTP, FTP или F/UTP) и на его упаковке обычно написано 4х2х0.51 (иногда 4х2х0.52). Это значит, что в кабеле 4 перевитых пары, в паре 2 жилы, диаметр каждой жилы 0.51мм. Диаметр, не сечение! На силовых кабелях (ВВГ или NYM или КГВВ или МКШ) всегда написано сечение, измеряемое в квадратных миллиметрах, например, 3х1.5, 5х4 или 2х0.75. И у нас в голове уже засели типичные максимальные токи, которые могут идти по таким кабелям, например, по кабелю сечением 1.5 — 10 ампер, 2.5 — 16 ампер. И кажется, что раз у витой пары сечение 0.51мм2, то уж пару ампер-то она выдержит. Но нет! Исторически сложилось так, что у витой пары обозначается не площадь сечения, а диаметр, из-за этого, конечно, возникает дикая путаница. Нам многих сайтах написано с ошибкой, что у витой пары значение 0.5-0.6 относится именно к сечению, а не к диаметру. Что такое AWG Раз уж зашёл про это разговор, то на витой паре можно встретить буквы AWG. Это американский стандарт, описывающий диаметр кабеля. Причём, чем больше цифра написана после букв AWG, тем кабель тоньше. Вот простая табличка: В этой же табличке можно видеть соотношение между диаметром жилы кабеля и площадью её сечения. При желании те же цифры можно получить по формуле S = pi * R ^ 2 (сечение = 3,14 * радиус в квадрате). Не забудьте, что радиус — это только половина диаметра. Самый распространённый кабель — это AWG 24, диаметр каждой жилы витой пары 0.51мм, а площадь сечения всего 0.204 мм2. Получается, что сечение жилы витой пары крайне мало, и ток, который можно передавать по ней, тоже крайне мал. В случае слаботочного питания надо искать не предельный ток, который можно передавать по витой паре, чтобы она не расплавилась, а падение напряжения в ней. То есть, нужно знать длину кабеля, ток нагрузки и удельное сопротивление, далее по закону Ома считать падение напряжения в кабеле, чтобы получить напряжение, которое придёт на питаемое устройство, пройдя по кабелю. Я рассматривал эти расчёты, когда писал про питание светодиодных лент. Кабели для шины Если у нас по помещениям раскинута шина CAN или RS485 или KNX, а на шине висят устройства, которые от неё питаются, то надо внимательно отнестись к выбору кабеля для шины. Если мы подключаем десяток датчиков Wirenboard на одну шину длиной до 60-70 метров, то проблем не будет, так как ток потребления небольшой и длина линии небольшая. Если мы переносим шину в какой-то промежуточный щит, в котором стоят модули, то в этом щите лучше поставить отдельный блок питания для надёжности. Ну а в общем случае можно использовать не витую пару для передачи питания, а что-то потолще. Например, КПСВЭВ 2х2х0.75 имеет честную площадь сечения каждой жилы именно 0.75мм2, то есть, в 3.7 раза больше, чем витая пара. Соответственно, падение напряжения в 3.7 раза меньше. Но и кабель сильно толще. И запасных жил меньше. Специальные интерфейсные кабели для RS485 обычно имеют также небольшое сечение, у них диаметр жилы обычно порядка 0.6-0.8мм. Они не предназначены для питания большого количества потребителей на шине. Специальные кабели для шины KNX обычно имеют диаметр 0.8мм. У устройств KNX, надо заметить, потребляемый ток крайне мал, это единицы микроампер. Некоторые устройства требуют отдельного питания 24 вольта, например, большие сенсорные панели, к ним питание можно проложить отдельным кабелем типа 2х0.75. 220 вольт по витой паре Затрону этот вопрос. Уж очень часто его задают. Даже если принять во внимание, что площадь сечения витой пары всего 0.2мм2, то по нему, казалось бы, можно передать 220 вольт на что-то совсем слабое, ватт на 100. Но нет! Вы забываете о том, что никакая витая пара не рассчитана на то, что по ней будут передавать такое напряжение. Это уже характеристика не жил кабеля, а сопротивления изоляции кабеля. Эту характеристику надо смотреть в описании каждого конкретного кабеля. Вот витая пара 5-й категории от завода Паритет. Максимальное напряжение — 145 вольт. Вот кабель Lapp ETHERLINE® Cat.5e: Тут максимальное напряжение 125 вольт. Так что ни о какой передаче 220 по витой паре даже не думайте. В случае крайней необходимости можно взять два разных кабеля, в каждом скрутить жилы между собой и подать по ним фазу и ноль. Полагаю, внешняя изоляция напряжение точно выдержит. Не покупайте дешевую витую пару Предупреждаю всех клиентов — не стоит покупать дешёвую витую пару! Совсем дешёвая — это меньше 10-12 рублей за метр. На совсем дешёвой написано CCA, это означает, что жилы сделаны не полностью сделанные из меди, а омеднённые. На медной написано CU (купрум!). Далее смотрим на диаметр. 0.46 нежелателен, желателен 0.51. Вроде, разница небольшая, но сказывается на качестве кабеля. Что такое некачественный кабель? Это такой, который вы подключаете в выключатель, а жила ломается. Причём, у самого выхода жилы из стены, то есть, этой жилы больше нет. Вот это самая неприятная ситуация. Рекомендуется брать кабели таких производителей как Lapp, Hyperline, Legrand, Cavel. Пусть кабель получится дорогой (рублей 50 за метр), но в ответственных стройках из-за некачественного кабеля могут возникнуть проблемы, стоимость решения которых будет гораздо выше стоимости кабеля. Если есть возможность купить кабель в бухте не 305 метров (опять американский стандарт — 100 футов), а 500 или 1000 метров, то будет меньше обрезков. Не надо для передачи сигналов брать кабель 6-й или даже 7-й категории (если только вам не нужна 10-гигабитная сеть), повышенная категория не означает автоматически более высокое качество. Кабель 6-й категории более жёсткий, чем 5-й, его менее удобно заводить в слаботочный шкаф. Если кабели компьютерной сети 6-й категории заводить в коммутатор в слаботочном шкафу без патч-панели, то их будет очень сложно так загнуть, чтобы они зашли в коммутатор и дали закрыться крышке шкафа.
