Если пару лет назад светодиодные ленты, треки или какие-то подсветки с напряжением питания 12-48 вольт встречались далеко не в каждом дизайн-проекте, то теперь они везде в обязательном порядке. Почти всегда в дизайн-проектах присутствуют треки, много-много лент и всяческих подсветок.
При этом нельзя не заметить, что отношение большинства электриков, а также, к сожалению, проектировщиков электрики к этим осветительным приборам осталось таким же, как к привычным с напряжением питания 230 вольт. Как, кстати, и дизайнеров — да, я настаиваю на том, что дизайнер должен понимать нюансы подключения различных типов осветительных приборов, так как это влияет на дизайн-проект.
Разумеется, если блок питания светильника или ленты располагается непосредственно около него, то с точки зрения разводки кабеля ничего не меняется. Например, блок питания светодиодной ленты можно расположить в нише для шторы. В этом случае к нему приходит напряжение 230 вольт, всё как обычно.
Но зачастую светодиодные ленты наклеиваются в таких местах, где установить блок питания просто негде. Это может быть подсветка витрины (то есть, шкафа с прозрачными дверцами), декоративная подсветка чего-либо, светильник на базе светодиодной ленты и профиля.

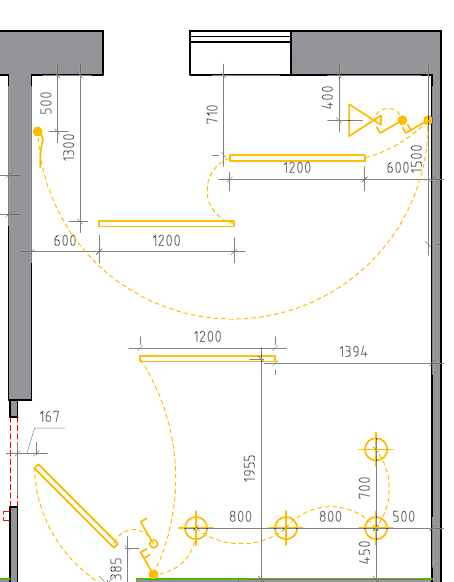

Вот пример из дизайн-проекта:
Длинные светильники на потолке — это светодиодные ленты в профилях. Устанавливать отдельные блоки питания в каждый из них негде и просто неудобно — удобнее поставить в щите один блок на все ленты.
Но мы видим, что двухклавишный выключатель управляет сразу и таким светильником, и обычными точечными с напряжением питания 230 вольт. Для большинства присутствующих на рынке выключателей так сделать не получится — у них один вход питающего напряжения. Есть некоторые серии выключателей (например, ABB Zenit), в которых две клавиши двухклавишного выключателя представляют собой отдельные механизмы, к каждому из которых можно подключить своё напряжение, но в дизайн-проекте это никак не отмечается.
Это как раз то, что следует знать дизайнеру про рисование ассоциаций выключателей: в обычной электрике к двухклавишному выключателю должны подключаться светильники одного напряжения. А вот если есть система Умный Дом, то такого требования нет: выключатели будут просто подавать сигнал на реле и диммеры в щите, а те уже будут коммутировать нужное напряжение. При этом надо понимать, что диммер может быть для ленты (ШИМ), для светильника (TRIAC), может быть просто коммутация напряжения через реле.
Отдельная история — трековые светильники, которых так любят дизайнеры. У них может быть напряжение питания 230 вольт (лучше всего), а может быть 24 или 48 вольт. При этом блок питания бывает встроен в корпус трека (тоже хороший вариант), а может быть отдельный, для размещения которого надо придумать место. От того, как далеко блок располагается от трека, зависит сечение кабеля от блока до трека. Также у трека может быть управление по DALI или диммирование сигналом 0-10 вольт, это требует отдельного продумывания кабелей.
Если ремонт делается без грамотного проекта, то есть, дизайн-проект сразу попадает монтажнику, возможно очень много вариантов того, что пойдёт не так.
Среди случаев, которых я встречал, были такие:
Удобнейшее управление освещением с учётом диммирования ламп и лент можно реализовать модулями реле и диммерами Wirenboard, при этом вся коммутация и блоки питания (минимальное количество) будет в щите. Кроме того, можно будет удобно настроить действия выключателей, пороги диммирования, а в перспективе сценарное управление и управление со смартфона.
Но чтобы спроектировать кабели, блоки питания и щит, нужно очень хорошо понимать принципы управления всеми светильниками и знать оборудование для управления им.

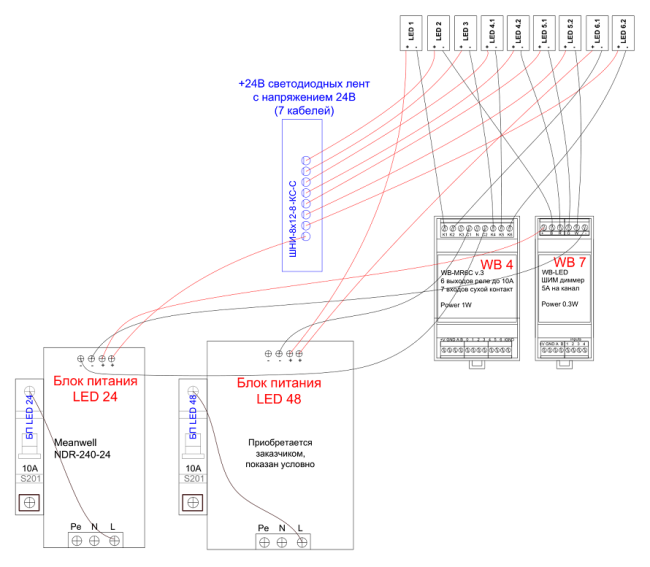

Вот схема управления светодиодными лентами в 3-комнатной квартире через реле и диммер Wirenboard из моего проекта.
5 лент без диммирования и 4 ленты с диммированием. При этом две ленты имеют напряжение питания 48 вольт, остальные 24 вольта. Все ленты работают от двух блоков питания Meanwell, устанавливаемых на DIN рейку в щите. Если бы не были куплены 48-вольтовые ленты, можно было бы обойтись и всего одним блоком, было бы ещё проще. От выключателей сигналы подключаются на нижние клеммы модулей Wirenboard, диммирование осуществляется длительным нажатием на клавишу. Очень просто осуществляется управление светом с нескольких мест и общее отключение всего света.
И такая схема управления лентами всё же проще, чем делать управление по классике с выключателями, которые коммутировали бы напряжение на светильник. Проще было бы управление с радиоканальных пультов, но это потребовало бы, чтобы сигнал от пульта всегда доставал до контроллеров лент, и снизило бы надёжность работы системы.

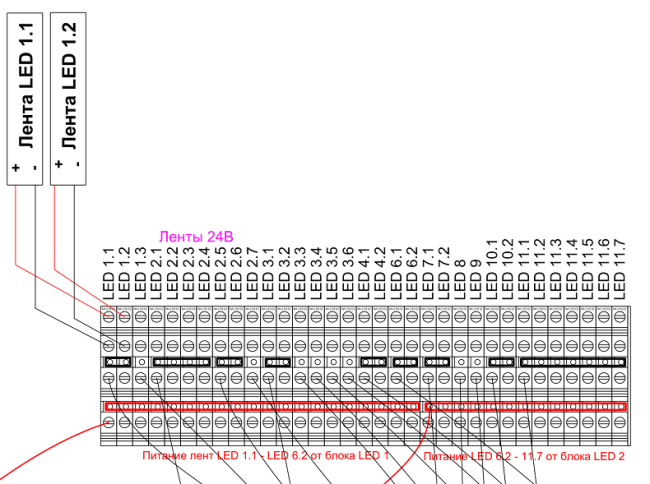

Монтировать до лент тонкие гибкие кабели 2х1 гораздо удобнее, чем толстые жёсткие сечением 1.5 и больше, поэтому до длинных лент лучше монтировать от щита несколько кабелей 2х1, один кабель к каждому 5-метровому отрезку ленты. В щите эти кабели удобно объединять через клеммники на DIN рейку. Вот клеммники для подключения светодиодных лент из моего проекта для более сложной квартиры (почти полтора киловатта светодиодных лент):
Минусы лент, работающих одновременно, соединяются перемычками. +24 вольта идут на все ленты постоянно. Не наоборот, поскольку многие ленты диммируются, ШИМ сигнал идёт на ленты именно по минусу.
Систему управления современным освещением, включающим в себя управление с нескольких мест, сценарии (хотя бы просто отключение всего света), светодиодные ленты, треки и возможность диммирования, обязательно требуется заранее проектировать, продумывая кабели, способ коммутации в щите и подключение выключателей. И это достаточно сложно. Работая над инженерным проектом, нужно корректировать дизайн-проект в плане размещения и количества клавиш выключателей с учётом типа управления каждым светильником, сценариев и датчиков, по которым свет может работать автоматически.
Не следует бояться увеличения размера щита, это уж точно лучше, чем блоки питания, размещённые в каких-то люках или замурованные или за потолком. Размещение всего оборудования в щите значительно увеличивает удобство монтажа и обслуживания, а также надёжность работы системы.
|
