Продолжаем делать проект системы Умный Дом в квартире-студии. Вот предыдущие две части рассказа:

Часть 1. Техническое задание и подготовка чертежа.

Часть 2. Кабели.

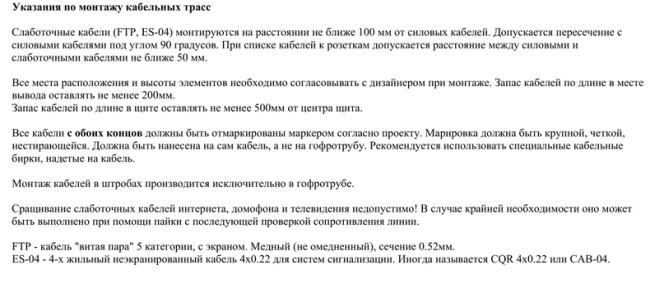

У нас готов план квартиры по всеми кабелями для всех систем. Также есть кабельный журнал, где все кабели перечислены с типами и рекомендациями по монтажу.

Красные линии — это кабель ВВГнг-LS 3×1.5, все кабели от светильников сходятся в электрощит.

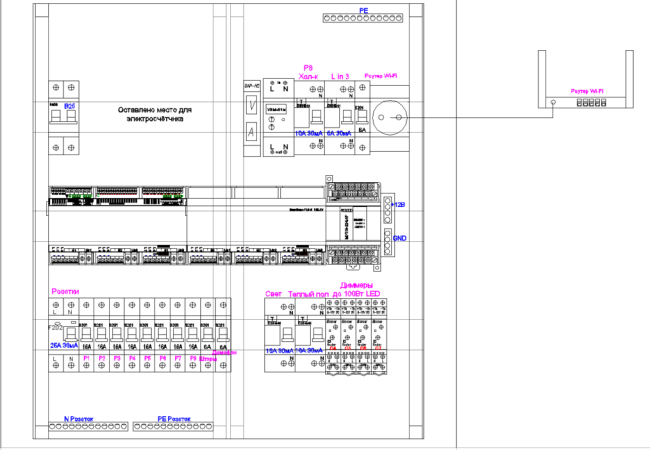

Делаем схему сборки электрощита с контроллером EasyHomePLC

Выбран щит ABB U32 на 72 DIN места, врезной. Сразу оговорюсь, что можно выбрать любой более дешёвый щит аналогичного размера, например, от Schneider или ABB Mistral. U32 отличается тем, что он металлический.

На входе стоит автомат 40А, далее реле напряжения УЗМ-51М и индикатор напряжения и тока ВАР-М02.

Далее всё сделано таким образом, чтобы можно было уехать надолго из квартиры и отключить розетки и питание всего нужного осталось.

Сделаны отдельные дифф автоматы для тёплых полов, для холодильника и для освещения квартиры, УЗО для розеток с автоматами, отдельная розетка в щите для роутера Wi-Fi.

То есть, мы можем уезжая выключить УЗО розеток и, в принципе, этого будет достаточно.

Дифф автомат Lin 3 — это вход питания контроллера, 230 вольт на клемник Lin3. От него работает сам контроллер и то, что подключено на клемник L3: кран перекрывания воды (чтобы контроль протечки работал), радиаторы (чтобы квартира не замерзала) и свет прихожей (чтобы он включался по датчику и не отключался сразу при уходе).

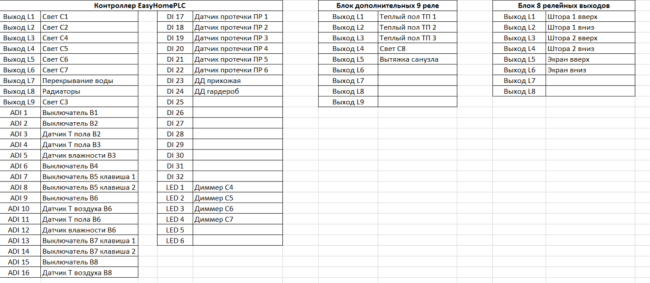

На цоколёвке контроллера можно видеть, что куда подключается:

Видно, что остались ещё 4 свободных выхода на модуле дополнительных 9 реле и 2 выхода на модуле релейных выходов Овен.

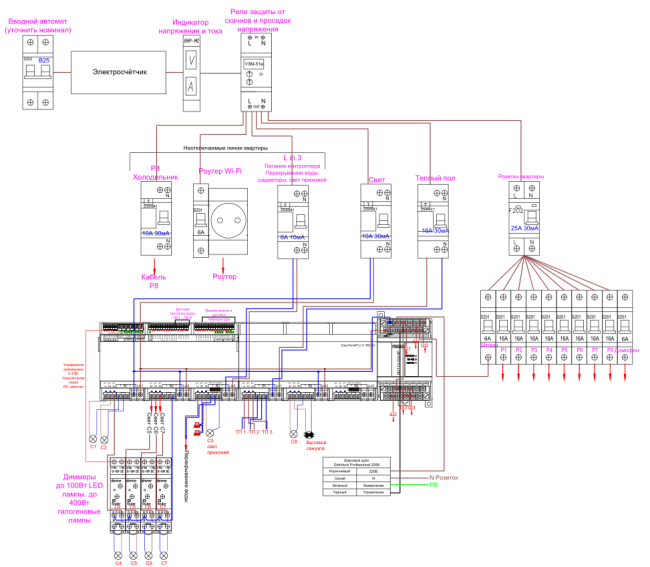

На схеме видно, как соединены между собой элементы:

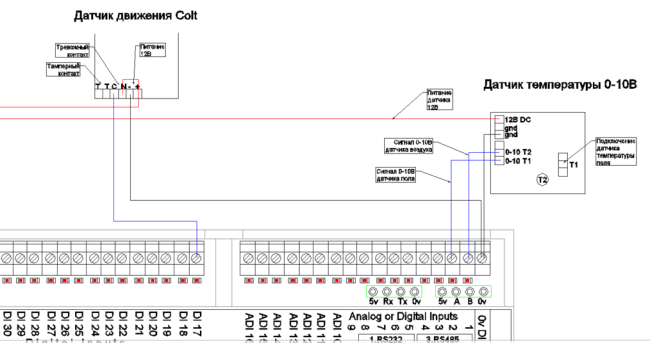

Далее в проекте делаем схемы подключения к контроллеру датчиков, кранов перекрывания воды, выключателей, диммеров.

Стоимость оборудования

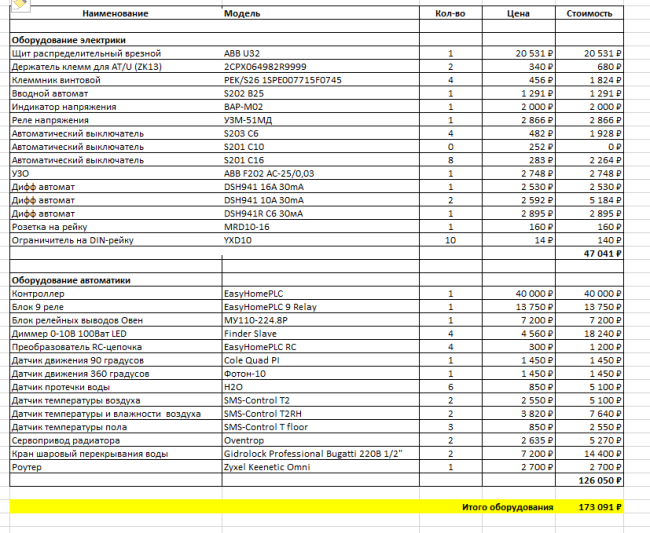

Самое интересное: сколько стоит всё оборудование системы. Вот смета:

Цены взяты средние розничные на март 2018. Первую позицию, сам щит, можно заменить на гораздо более дешёвый пластиковый при желании, но и удобство работы с ним будет ниже.

В расчёте не учтены установочный кабель, оконечники и прочие расходники для сборки щита. Не посчитаны электрошторы.

Стоимость автоматики можно уменьшить, отказавшись от диммеров света, уменьшив количество датчиков влажности и температуры, но не кардинально.
