В информационной рассылке Wirenboard (от июня 2024) рассказывается про оборудование, которое уже доступно для заказа или будет доступно в ближайшие месяцы, то есть, его уже можно учитывать в текущих проектах, которые будут реализовываться осенью. Напишу про это оборудование подробнее.

Новый контроллер Wirenboard 8.4

Предыдущая версия имела номер 7.4, а следующая — сразу 8.4. Нумерация немного сбивает с толку.

Существенных изменений в контроллере нет. Более мощный процессор и более надёжное железо промышленного класса. Теперь контроллер может работать 20 лет при температуре внутри щита порядка 80°C.

Теперь доступна конфигурация с 4 Гб оперативной памяти, раньше было максимум 2 Гб. Это значит, что лучше будет работать стороннее программное обеспечение на контроллере.

К осени 2024 планируется уже версия контроллера 8.5 с расширенными возможностями установки модулей в контроллер.

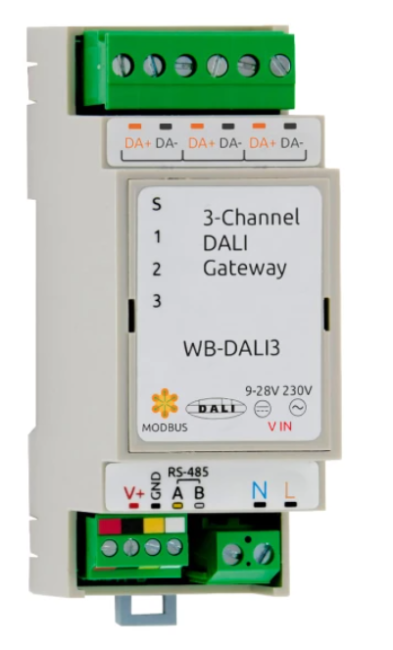

Шлюз WB-DALI3

Силами производителей светильников в домашнем использовании распространяется протокол DALI. В основном применительно к трековым светильникам.

Но использование DALI здорово увеличивает стоимость системы как со стороны светильников (нужны специальные драйверы), так и со стороны щитовой автоматики. Плюс требует настройку и посконаладку.

Wirenboard поддерживает шлюз DALI GW-2 стоимостью порядка 36 тысяч рублей (его непросто найти в продаже) и шлюз Arlight DALI-LOGIC-LITE-PS-x1 стоимостью порядка 89 тысяч рублей.

Так что Wirenboard решил сделать собственный шлюз Modbus-DALI стоимостью порядка 10 тысяч рублей, его планируют представить уже этим летом. Шлюз будет называться WB-DALI3.

Заявлены:

• Поддержка DALI 2
• Возможность автоматической настройки устройств на шине с раздачей контроллером адресов
• Поддержка сенсоров и выключателей, работающих по DALI

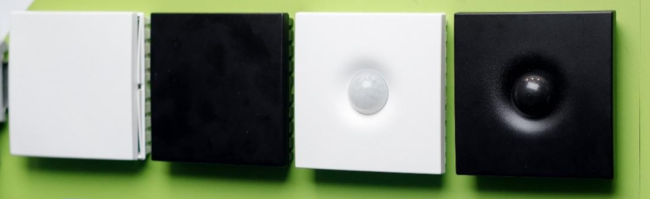

Новые корпуса датчиков WB-MSW v.4

Теперь универсальные датчики доступны в чёрном цвете, включая линзу сенсора движения.

А также появились корпуса датчиков без линзы! Это очень здорово, раньше линза была в корпусе датчика всегда, даже если сенсор движения не используется.

Датчики присутствия

Скоро будут доступны настоящие датчики присутствия! Не очень-очень чувствительные датчики движения, а именно датчики присутствия. В них не инфракрасный сенсор, а микроволновый радар, который будет облучать пространство волнами частотой 24 ГГц и определять человека по дыханию и сердцебиению.

Звучит, возможно, не очень, но это как раз та самая детекция присутствия. Круче и безопаснее только камера (возможно, инфракрасная) с видеоаналитикой.

Кстати, подобный датчик присутствия с микроволновым излучателем, насколько я знаю, сейчас разрабатывается и HiTE PRO.

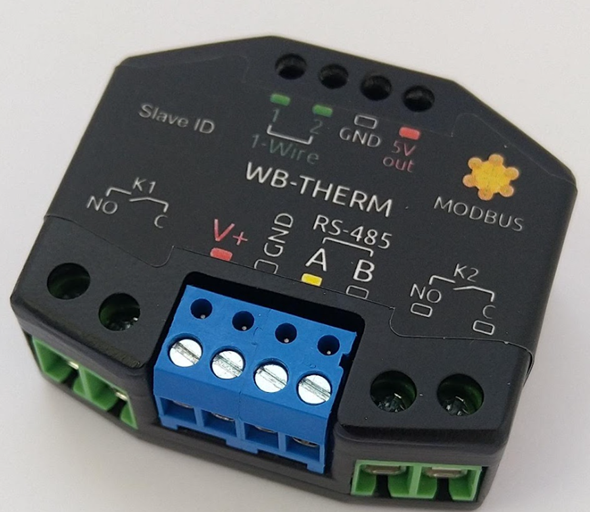

Модуль термостата WB-THERM

WB-THERM — это модуль для установки в подрозетник, к которому подключаются два реле до 10 ампер и два датчика температуры 1-wire.

Ранее в проектах я подключал датчик температуры пола через модуль WB-M1W2, а питание пола вёл на реле в электрощит, теперь всё можно будет подключать в одном подрозетнике.

А главное, что если захочется, всегда можно будет выкинуть этот модуль и поставить обычный термостат с экраном или механической крутилкой. Или термостат с Modbus.

Ориентировочная стоимость модуля всего 2500 рублей.

Модуль подключения датчиков 1-wire WB-M1W2 v.3

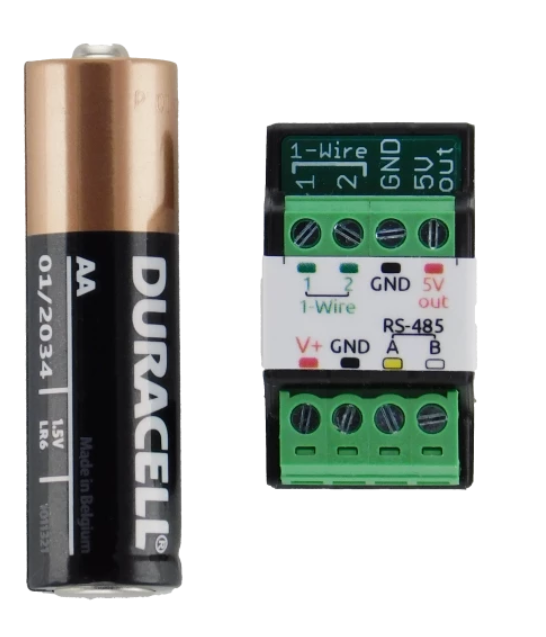

Кстати, про WB-M1W2. Ранее он был достаточно крупным, теперь он будет значительно меньше, вот таким:

Батарейка на картинке — для сравнения размеров, а не потому, что модуль работает от батарейки.

На входы можно подключать не только датчики температуры, но и дискретные сигналы (кнопки или герконы).

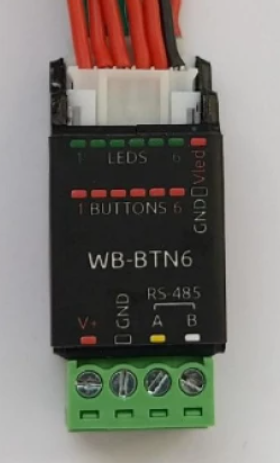

Модуль подключения выключателей WB-BTN6

Этот модуль может быть установлен в подрозетник, служит для подключения 6 дискретных сигналов.

Размер всего 13х20мм.

А ещё у него 6 выходов для подсветки, то есть, можно отдельно управлять подсветками шести клавиш. Причём напряжение питания подсветок может быть 5, 12 или 24 вольта.

Очевидно, это даёт возможность протянуть через выключатели шину Modbus и подключать все клавиши через эти модули. Я бы настоятельно советовал всё же вести кабели от клавиш выключателей в щит и подключать на входы модулей реле и диммеров, чтобы светом можно было управлять независимо от того, работает ли контроллер и шина, а подключать выключатели на Modbus стоит только в качестве резерва.

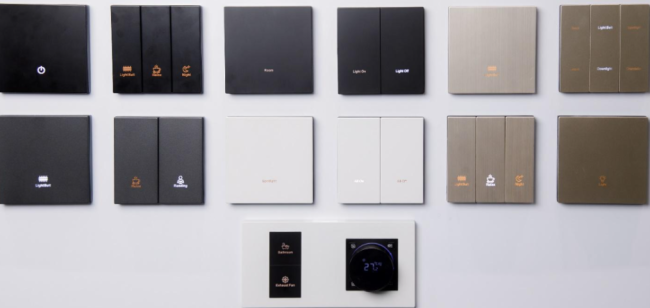

Выключатели с Modbus WB-Switch

У Wirenboard будут собственные выключатели и термостаты с подсветкой, поддерживающие быстрый Modbus.

Довольно неплохо и красиво. Только в том случае, как я написал выше, если шина Modbus и контроллер работают стабильно, и никакие наводки или проблемы с питанием шины не повредят этой стабильности.

Пока непонятно, какой подрозетник нужен для выключателей: общепринятый круглый или китайский квадратный. Если квадратный, это несколько усложнит монтаж: не получится легко заменить такие выключатели на обычные. Да и установка квадратных подрозетников монтажникам бывает очень непривычна.

В общем, Wirenboard активно развивается, это очень радует.
