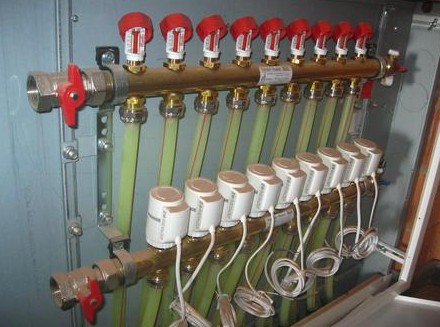

Статья обновлена в июле 2025 с учётом нового оборудования в системах Wirenboard и Larnitech. При каждом проектировании встаёт вопрос о том, как мы будем управлять тёплым полом. Как для квартиры, так и для загородного дома есть несколько вариантов управления тёплым полом, выбор которого остаётся за заказчиком, потому что он влияет и на стоимость решения, и на функциональность всей системы. Электрический тёплый пол — это либо греющий мат, либо инфракрасная плёнка, либо греющий кабель. Греющий мат кладётся в плиточный клей, он очень тонкий и легко монтируется. Инфракрасная плёнка кладётся под ламинат или паркет, то есть, её очень легко постелить под напольное покрытие даже в готовом ремонте. Можно даже под ковёр. Греющий кабель укладывается в стяжку толщиной не менее 30мм, он в среднем вдвое дешевле греющего мата, но несколько сложнее в монтаже. Водяной тёплый пол — это трубы, укладываемые в стяжку пола. По ним течёт тёплый теплоноситель, давление создаётся насосом. Коллектор отопления распределяет теплоноситель по контурам тёплого пола. Как в электрическом, так и в водяном тёплом полу важно контролировать температуру поверхности пола, чтобы она не превышала 28-30 градусов. Если пол водяной, то температура теплоносителя может быть невысокой, такой, что даже если теплоноситель будет течь постоянно, пол не перегреется. А если пол электрический, обязательно должен быть предусмотрен контроль температуры, иначе пол может нагреться до высокой температуры. А перегретый пол — это не только некомфортно (горячо ходить), но и лишний расход электроэнергии, и повреждение напольного покрытия. Вот два способа управления тёплым полом: в классической электрике без умного дома и полноценно через умный дом: Если умного дома нет, то мы ставим обычный термостат с собственным выносным датчиком температуры пола. На термостате выставляется желаемая температура. Стоимость термостатов начинается от 1000 рублей за простые механические модели (с крутилкой), и уходит за 10 тысяч рублей за модели известных брендов с сенсорным экраном, функциями программирования расписания и собственным приложением для смартфона. Самый простой механический термостат В случае контроля температуры пола с умного дома мы подключаем греющий мат кабелем к реле в электрощите или обслуживаемом подрозетнике, также подключаем датчик температуры пола кабелем к системе Умного Дома. При этом мы можем регулировать температуру пола с Умного Дома и полноценно управлять полом. При этом нет возможности управлять тёплым полом с какой-то панельки на стене, если мы её специально не поставим. Подключить датчик температуры пола к системе Умный Дом несложно. В системах на оборудовании Wirenboard, Larnitech и ещё многих используются датчики температуры стандарта 1-wire. Это дешёвый сенсор DS18B20 в гильзе, опускаемый в пол. Вот более подробная статья про них. Внимание! Датчики температуры пола для умного дома не такие же, как датчики обычных термостатов! Несколько раз встречал ситуацию, в которой строители заранее заложили в пол простой датчик NTC от обычного термостата, потому что посчитали, что датчики температуры пола все одинаковые. Теоретически можно вести кабель такого датчика 1-wire прямо от модуля в щите, обычно пишут про максимальную длину кабеля до 30 метров. Но так уж исторически сложилось, что я категорически не доверяю датчикам 1-wire, и во всех проектах рисую где-то у пола монтажную коробку, закрытую заглушкой, в которой размещается переходник с шины Modbus RS485 (для системы Wirenboard) или CAN (для системы Larnitech) на 1-wire, таким образом длина кабеля датчика температуры составляет не более 60см, и всегда можно заменить и датчик, и модуль-переходник. Вот модуль Wirenboard M1W2 v.3 для подключение на шину Modbus RS485 двух датчиков температуры пола стандарта 1-wire. Wirenboard WB-M1W2 v.3 В подрозетнике размещаем модуль WB-M1W2, к нему подключается сенсор 1-wire, уходящий в пол. Также у Wirenboard есть замечательный модуль с двумя реле с током до 16 ампер для установки в подрозетник с возможностью подключения выносного датчика температуры пола формата 1-wire. Wirenboard WB-MRM2-mini v.3 У модуля 4 дискретных входа, с которых можно настроить локальное управление температурой, то есть, модель при отсутствии шины Modbus или контроллера может работать вообще автономно. На июль 2025 этот модуль только планируется к выпуску в течение нескольких месяцев. У Larnitech для контроля температуры пола используется модуль модуль BW-SW06, размещаемый также в обслуживаемой коробке у пола, а к нему подключается датчик (всего один датчик температуры, зато есть дополнительные дискретные входы для каких-нибудь кнопок). К модулю Wirenboard можно подключить два выносных сенсора, которые будут заводиться в два расположенных рядом контура тёплого пола. А можно выносной сенсор использовать как датчик температуры воздуха, датчик температуры внутри щита, датчик температуры на улице. Важно помнить о том, что в системах на Wirenboard и Larnitech датчики подключаются на шину (Modbus или CAN), то есть, шлейфом, последовательно. Можно на одной шине со всеми прочими датчиками параметров воздуха. А что делать, если мы хотим иметь возможность управлять температурой пола не только с приложения, но и с панельки на стене? Нужно ставить настенную панель на базе Android либо термостат с Modbus. Для систем на Wirenboard и Larnitech можно найти термостаты с Modbus. К сожалению, в большинстве случаев в таких термостатах с Modbus нет возможности подключения выносного датчика температуры пола, так что датчик температуры пола подключается к системе отдельно, а термостат служит только для регулировки температуры. Пример термостата с Modbus, поддерживаемого в Wirenboard и Larnitech — Ридан Greencon-R. Можно найти много альтернативных вариантов на Aliexpress. В случае с Larnitech надо не забыть о том, что термостат с Modbus потребует модуль DW-RS485 в щите, так как Larnitech работает на шине CAN. Вот так выглядит управление полом с приложения Larnitech с термостатом в комнате. Уставка температуры пола на термостате и в приложении совпадает — 22 градуса. Если поменяю её в приложении или на термостате, то через пару секунд показания синхронизируются. Текущая температура пола 24.5 градуса. На картинке термостат Danfoss, к сожалению, уже не продаваемый в России. Другой вариант управления температурой «со стены» — ставим любую настенную панель на базе iPad или Android, с неё можно будет управлять всем, не только температурой пола. Если говорить о KNX, то там тоже большой выбор настенных термостатов, подключаемых на шину KNX. Отличаются более красивым дизайном и более высокой ценой, в среднем от 400-450 евро за хороший бренд. Термостат Ekinex на шине KNX Итак, у нас получилось три способа управления тёплым полом с системы Умный Дом. Ставим классический обычный «глупый» термостат тёплого пола с собственным датчиком температуры пола. С Умного Дома мы только включаем и выключаем нагрев пола, температуру поддерживает сам термостат. Регулировки температуры с приложения нет, только с термостата. Самый недорогой вариант. Позволяет выбрать термостат под дизайн прочих розеток-выключателей и под бюджет. Не ставим обычный термостат тёплого пола, но заводим датчик температуры пола в контроллер и питание пола в контроллер. Позволяет управлять температурой пола с приложения, но нет локального управления с термостата на стене. Требует размещения на стене обслуживаемого подрозетника с заглушкой в незаметном месте для обслуживания (возможной замены) датчика температуры или модуля его подключения к шине. В дополнение к предыдущему варианту ставим термостат тёплого пола, но не простой, а управляемый с контроллера, обычно через Modbus. Получаем и управление с термостата, и с контроллера. Такой термостат дороже обычного и может не подходить по дизайну. Ставим термостаты, работающие по шине KNX с подключаемым датчиком температуры пола. Гораздо более дорогое решение, но выключатели KNX всегда выигрывают в дизайне. Стоит задать себе вопрос: как часто приходится регулировать температуру тёплого пола? Не включать-выключать, а именно регулировать? Мне кажется, один раз в жизни, при первом включении пола. Так что стремление иметь возможность управления температурой пола с контроллера умного дома не всегда оправдано. Но если площадь пола велика, то тёплый пол будет здорово нагревать воздух в помещении, и контроль температуры пола с Умного Дома может быть полезен для того, чтобы контроллер мог снизить температуру пола при перегреве воздуха. Упомяну от том, как управлять водяным тёплым полом. Для управления водяным тёплым полом надо поставить приводы на коллектор полов, они будут регулировать подачу тёплой воды в пол. Точнее, в большинстве случаев регулировка не используется, а вода просто ибо открывается, либо перекрывается. Тёплый пол слишком инертный, чтобы имело смысл регулировать подаваемый в него поток воды. В водяные полы подаётся вода невысокой температуры (не выше 30-32 градусов), то есть, поверхность пола не нагреется выше 28 градусов никогда. При наладке работы системы отопления дома полы регулируются таким образом, чтобы во всех помещениях пол всегда был одной температуры, одинаково приятно тёплый. Зачастую вообще нет необходимости управлять тёплыми полами в загородном доме, температура воздуха регулируется радиаторами. Но если мы подключим к Умному Дому тёплые полы, то система сможет отключать подачу воды в них в том случае, если желаемая температура ниже текущей несмотря на уже отключенные радиаторы, за счёт этого будет экономиться газ. То есть, вы уехали из дома на пару дней, в приложении выставили желаемую температуру воздуха в доме 15 градусов, система Умный Дом отключает радиаторы и тёплые полы, когда температура воздуха опустится до 15 градусов, тёплые полы снова включатся, не давая дому замёрзнуть.
