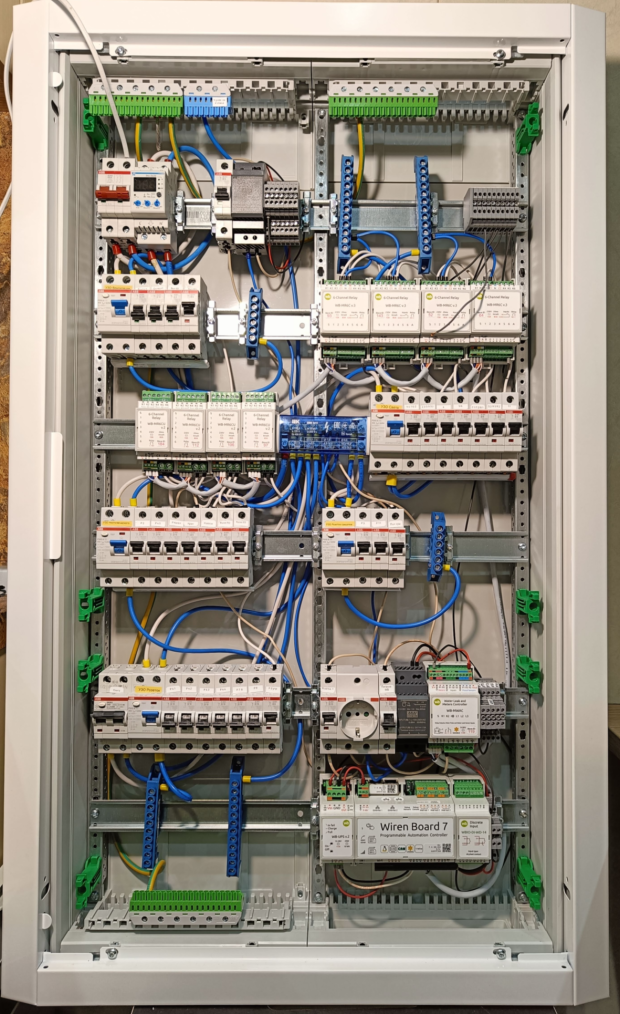

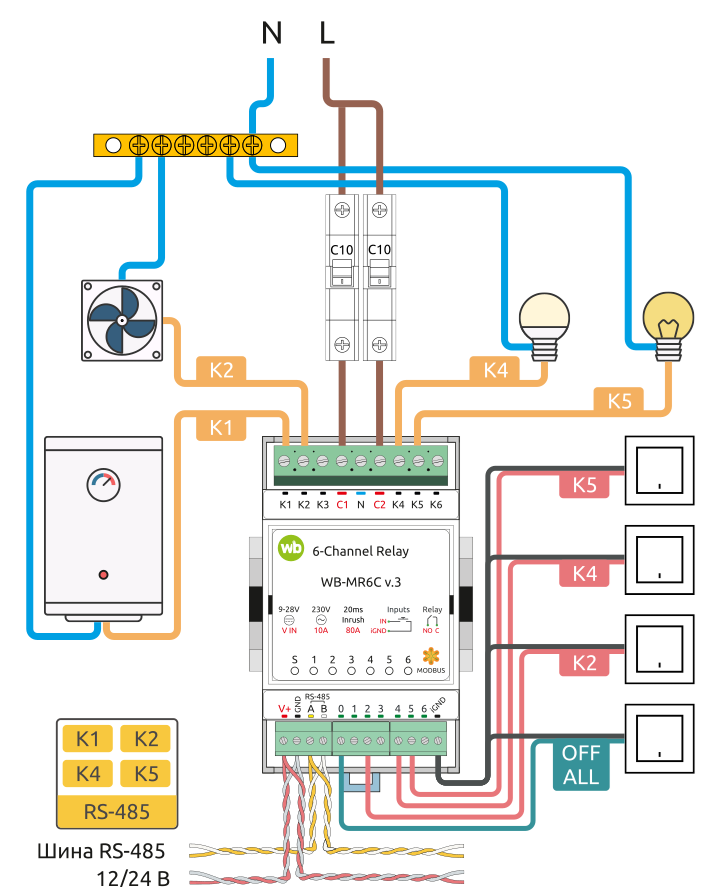

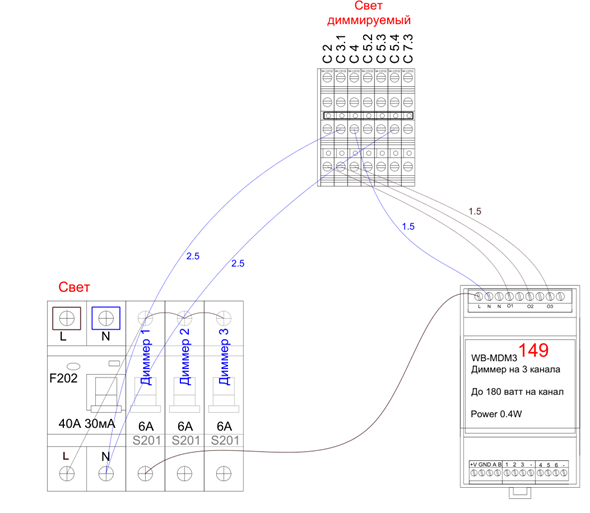

Распространено мнение о том, что если в квартире или доме делается система Умный Дом, то это означает появление рядом с привычным щитом электроснабжения «щита Умного Дома». Иногда его называют более формально «щит АСУ — автоматической системы управления. А иногда «слаботочный щит», что создаёт путаницу со слаботочный 19-дюймовым шкафом для оборудования компьютерной сети. Слаботочный шкаф формата 19″ для слаботочного оборудования Большинство оборудования систем Умный Дом — не слаботочное, а вполне себе силовое. Это реле, которые коммутируют питание на свет, розетки и прочие группы электроснабжения, диммеры светильников, диммеры светодиодных лент (у которых токи побольше, чем у светильников, так что нельзя называть их слаботочными). В большинстве случаев всё оборудование системы Умный Дом располагается в том же электрощите, поскольку система Умный Дом всегда интегрирована в электрику, если только под понятием Умный Дом не подразумевается контроль протечки воды или сервер беспроводной системы. Все размещаемые в щите устройства Умного Дома, которые относятся к исполнительным устройствам, получают питание от автоматов, соответственно, их логично и располагать рядом с автоматами. Вот простая схема управления диммируемым светом: От автоматов питание идёт на диммеры, от диммеров на клеммники подключения светильников. Всё размещается на DIN рейках. Аналогично подключается свет, работающий через реле. Аналогично подключаются светодиодные ленты, только между автоматом и диммером или реле стоит блок питания ленты. Тёплые полы, приводы радиаторов и краны перекрывания воды подключаются по такой же схеме: автомат — реле — нагрузка. И переносить в другой щит исполнительные устройства потому, что они относятся к системе Умный Дом, было бы неудобным. Что же, в одном щите ставить автоматы, в другом реле, а между ними много-много силовых кабелей? Не имеет смысла. А вот, скажем, слаботочные кабели от выключателей света можем ли мы завести в отдельный щит, чтобы не пересекать с силовыми? Не получится, ведь у модулей Wirenboard входы для выключателей находятся на самих модулях реле и диммеров, за счёт этого осуществляется возможность автономной работы управления светом, даже если контроллер пропадёт из системы или с шиной связи что-то случится. Вот схемы подключения модуля реле Wirenboard: К модулю подключаются и нагрузки через автоматы, и выключатели, и шина связи. Вот щит электрики и автоматики. В нём поместились и контроллер Wirenboard с модулем ввода-вывода (справа от контроллера), и вся электрическая часть, и модули реле, и модуль контроля протечки воды. Если говорить про Wirenboard, то в слаботочный шкаф на DIN рейку можно переместить разве что сам контроллер, это сэкономит немного места в щите. Если только не используются модули расширения контроллера, которые должны быть пристыкованы к нему справа, их отнести в другой щит или даже на другую рейку не получится. Если мы используем систему Умного Дома, в которой исполнительные устройства не имеют входов для выключателей, например, Larnitech, а наш объект достаточно большой, чтобы всё оборудование не поместилось в один электрощит, то допустимо взять отдельный щит, в котором будут стоять контроллер, модули входов, интерфейсные модули RS-485. Тогда слаботочные кабели не будут пересекаться в одном щите с силовыми, и это удобно. Но только для таких систем и только для крупных объектов, где в один щит всё не помещается — это в общем случае не менее 300 квадратных метров площади объекта и много управляемых устройств. Так что почти всегда щит электрики и автоматики — один, а эти системы плотно связаны. И, разумеется, ни в коем случае не нужно заказывать где-то проект электрики, если планируется система Умный Дом, думая, что эти системы существуют независимо друг от друга.
