Хотел бы перечислить некоторые вещи, на которые следует обратить внимание после получения от меня готового проекта. Относится к любому моему полноценному проекту инженерных систем.

Состав проекта — 3 файла

Сделанный мной проект состоит из трёх файлов:

• Сам проект в формате PDF одним файлом. Там будет титульный лист, оглавление (нумерация листов файла PDF соответствует нумерации листов проекта), пояснительная записка, схемы монтажа кабелей, перечни кабелей по всем разделам проекта, подсчёт приходящий в щит кабелей, схемы сборки щитов, типовые схемы подключения автоматики, некоторые структурные схемы.
• Перечень оборудования в формате Excel в виде таблицы. В общий PDF-файл проекта я его не вставляю, потому что с ним нужно работать: отмечать купленное, добавлять поставщиков или какие-то замечания по позициям, добавлять цены, так что он должен быть редактируемый. В своё время, работая менеджером в компании, я много намучался с тем, чтобы из таблиц в формате PDF переписывать вручную названия позиций, так что сам предоставляю перечень только в редактируемом виде. Будут указаны точные артикулы для всего и комментарии типа «согласовать цвет».
• Цоколёвка модулей контроллера в формате Excel в виде таблицы. С ней также нужно работать, так как в процессе монтажа что-то всегда меняется. Если вставлю цоколёвку картинкой в PDF, то все правки так и останутся ручкой на бумаге, а в файле Excel монтажник сможет нормально отмечать изменения и комментарии.

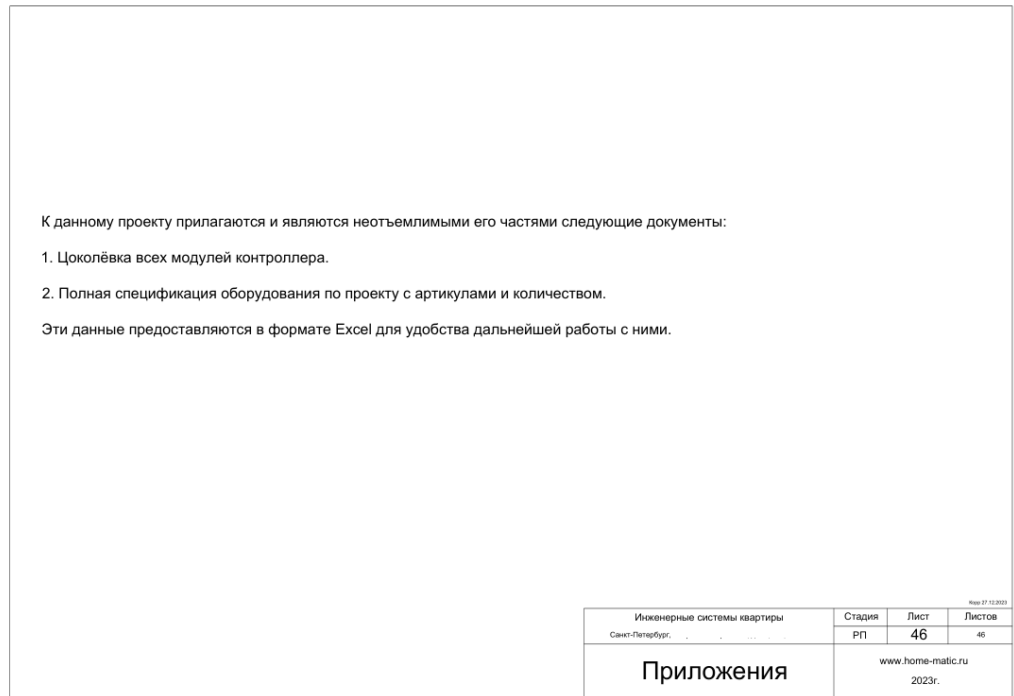

На последнем листе проекта написано, что к нему должны прилагаться цоколёвка и перечень оборудования отдельными файлами. Чтобы, если, например, заказчик не дослал монтажнику эти файлы (почему-то, почти никогда не досылают), монтажник увидел, что они должны быть, и запросил у заказчика или у меня.

По окончании работы над проектом я вышлю все три файла в одном письме или сообщении (смотря как мы общаемся). Все промежуточные файлы и отдельные листы, которых я раньше отправлял на утверждение, можно удалять. Я не выкладываю файлы на какие-то файлообменники, а высылаю только напрямую.

В названиях файлов я обычно пишу дату актуальности, чтобы не запутаться. Если по замечаниям заказчика я вношу какие-то корректировки в проект, я вышлю полную новую версию проекта с новой датой в названии либо отдельно изменённый лист, если заказчику так удобнее (например, проект уже распечатан, нужно только один лист перепечатать).

Дополнительно по запросу я высылаю исходник проекта в формате DWG или какие-то таблицы из проекта в редактируемом виде (например, кабели освещения с расчётами токов светодиодных лент). Например, если инсталляторы будут готовить исполнительную документацию и им удобнее самостоятельно вносить правки в проект, чем отправлять информацию мне.

Важный момент — в файле с перечнем оборудования также есть расчёт длин всех кабелей. Он может не учитывать кабели, монтируемые по участку, а также обходы препятствий и запасы, но для начальной закупки кабеля его вполне достаточно. В проектах в формате «мини» такого расчёта длины нет, потому что схемы монтажа кабелей по помещениям в этом упрощённом варианте проекта я не рисую.

Способ крепления кабелей не указан

У меня в проекте есть общее указание о том, что силовые и слаботочные кабели надо разносить, а про то, монтировать кабель, в гофре, в металлических гильзах, в лотках, по полу или потолку — указаний нет.

Во-первых, это в большинстве случаев не влияет на функционал системы.

Во-вторых, всё равно способ крепления кабеля остаётся по договорённости заказчика с монтажниками. Они могут решить монтировать кабель хоть в красивых пластиковых трубках с предварительной грунтовкой и покраской чернового потолка. Чтобы знать, что даже над подвесным потолком всё максимально аккуратно и красиво — для некоторых заказчиков это важно.

Моё мнение в том, что кабель в помещении почти всегда достаточно крепить перфолентой без гофры. А вот на качестве самого кабеля и его монтажа не экономить. Но если есть стремление к эстетике, то пожалуйста.

Я видел когда-то в квартире, что монтажник уложил кабели в гладких ПВХ трубах на клипсах, все повороты труб сделаны поворотными элементами. Зато на концах кабель вообще без маркировки. И к щиту кабели выходят так, что пришлось вешать щит выше, чем планировалось, так как длины не хватило бы. Так что важнее?

Точные трассировки кабелей — на усмотрение монтажника

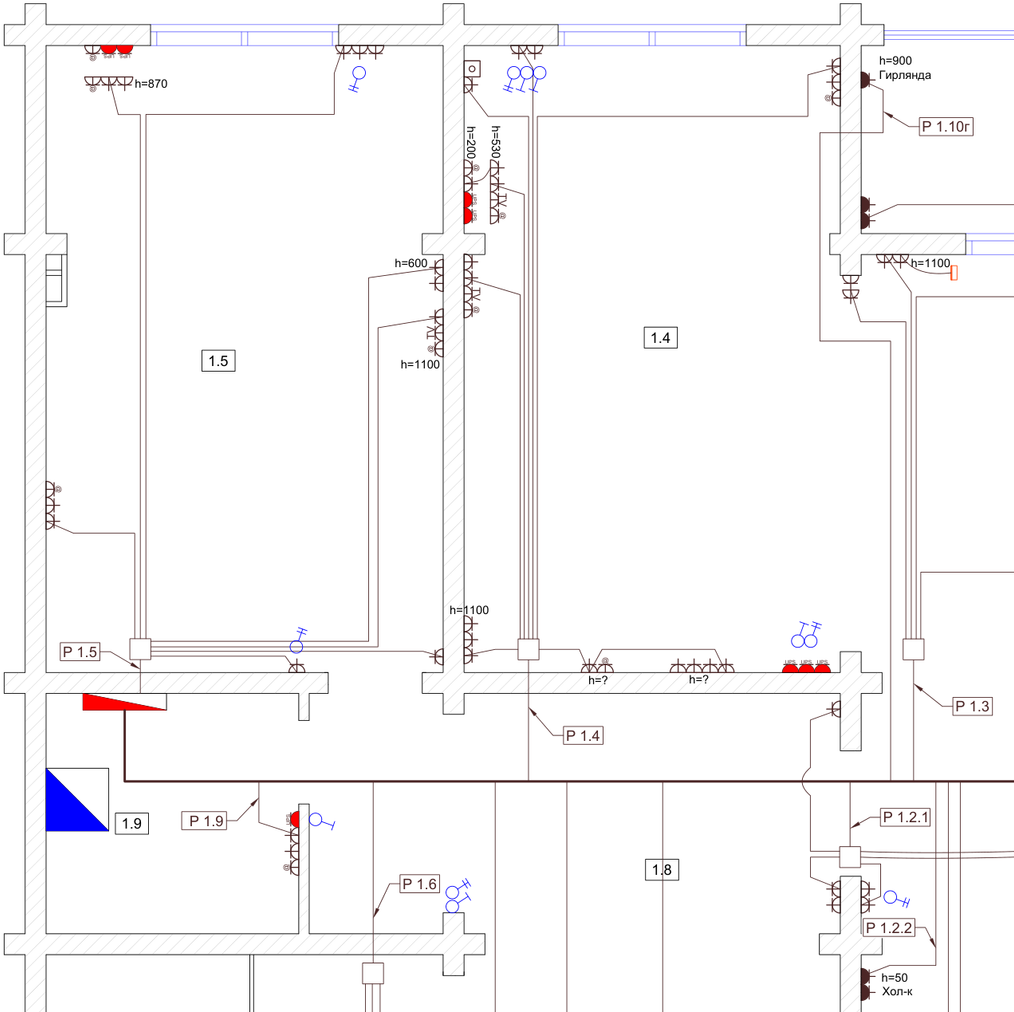

Трассировки кабелей и места установки монтажных коробок для розеток тоже заранее при проектировании пытаться угадать нет смысла, поэтому я пишу «на усмотрение монтажника». После окончания монтажа стоит сделать фотофиксацию всех кабелей либо исполнительную схему.

Я считаю, что монтажник знает строительные нормы и ему не нужно объяснять, что нельзя штробить стены по горизонтали, и как соединять провода в монтажной коробке.

Лотки, перфоленту, дюбели, саморезы, стяжки, коронки и расходные материалы для газовых монтажных пистолетов я также не считаю.

Я стараюсь учитывать трассы вентиляции и конструктивные элементы типа балок при рисовании траекторий монтажа кабелей, но всё учесть невозможно, при монтаже кабелей, который выполняется после трасс вентиляций и кондиционеров, всё равно виднее, как его проложить удобнее. В сложных местах, таких как лестницы, вообще без осмотра объекта не понять, как вести кабель.

Что уж тут говорить, иногда я даже не знаю точно, где кабели будут подниматься между этажами! Указываю место со слов заказчика, но на этапе монтажа кабелей оно вполне может поменяться.

Однажды мне позвонил монтажник и попросил на схеме щита нарисовать все внутренние соединительные провода с указанием цвета и сечения, потому что «думать совсем не хочется». Думать, к сожалению, немного придётся. Прицип соединения элементов у меня показан на схеме щита, подключение автоматики — в таблице цоколёвки. Сечения есть на типовых схемах подключения автоматики. Если нарисовать подробно каждый проводок — получится плохочитаемое нагромождение линий. А ещё меня начнут просить показать в проекте, какой отвёрткой закручивать какие винты и в какую сторону. Уровень детализации проекта у меня, я считаю, крайне высокий, но есть определённая граница этой детализации.
