Расскажу о том, как читать цоколёвку модулей Умного Дома из моего проекта и заодно, что это вообще такое, и почему прилагается к проекту отдельным файлом.

Во-первых, это слово не я придумал. Вот что оно значит:

В системе Умного Дома, как известно, есть входы и выходы. Даже если у нас беспроводная система типа Z-Wave, у нас есть модули, каждый из которых также имеет либо входы, либо выходы какого-то типа.

В таком виде, как у меня, я цоколёвку не встречал в других проектах, видимо, могу сказать, что у меня есть несколько ноу-хау, улучшающих (очень на это надеюсь)восприятие проекта и помогающих в настройке.

Цоколёвка Wirenboard

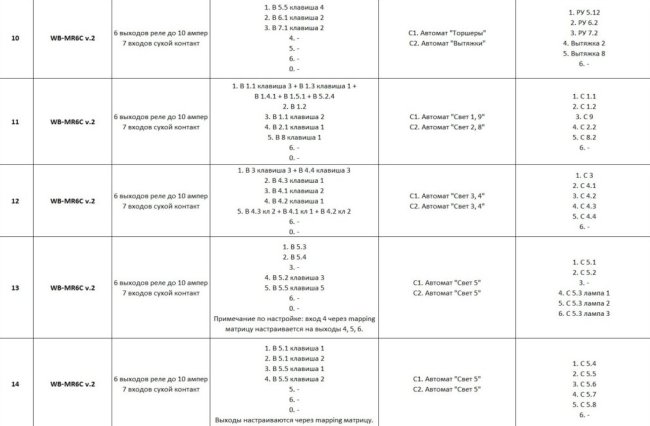

Вот пример цоколёвки модулей Wirenboard из проекта квартиры:

Первый столбец — номер модуля по проекту. В проекте везде (на схеме щита, и на схемах подключения) на модулях написаны номера, это позволяет их идентифицировать. Далее тип модуля и описание модуля.

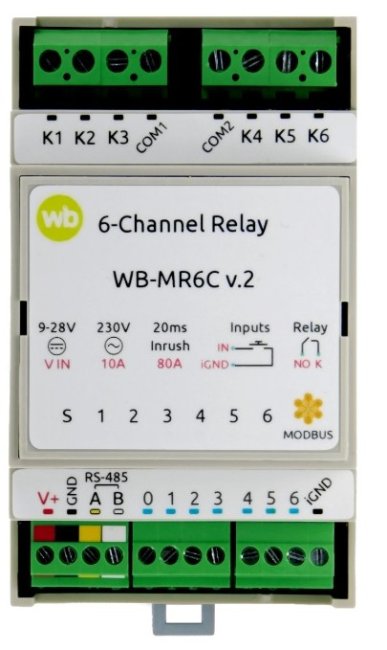

Столбцы 4, 5 и 6 — это входы модуля, входы реле и выходы реле. Возьмём, например, WB-MR6C v.2.

Клеммник подключения шины (нижний левый) мы не рассматриваем, он есть у всех модулей. Внизу справа клеммник входов модуля, к нему подключаются выключатели, которые могут управлять выходами. В цоколёвке написано, что подключается к каждому входу модуля, обычно это клавиши выключателя. К некоторым входам подключается несколько клавиш, если они управляют одним и тем же светом. Какие именно жилы витой пары соответствуют какой клавише, нарисовано на схеме подключения выключателей.

На верхней грани модуля 6 выходов реле и 2 входа реле COM1 и COM2. Выходы составляют две группы. В цоколёвке написано, какой автомат подключается на какой вход, а какие группы света на какой выход.

У модуля WBIO-DI-WD-14, например, нет реле и выходов вообще, там только входы. У модуля WB-MRWL3 три входа реле и три выхода реле. У модуля также WBIO-DO-R10A-8 у каждого реле отдельные вход и выход, всего 8 входов и выходов.

Таким образом, цоколёвка — самая важная схема для подключения оборудования к контроллеру и настройки его работы.

Цоколёвка Larnitech

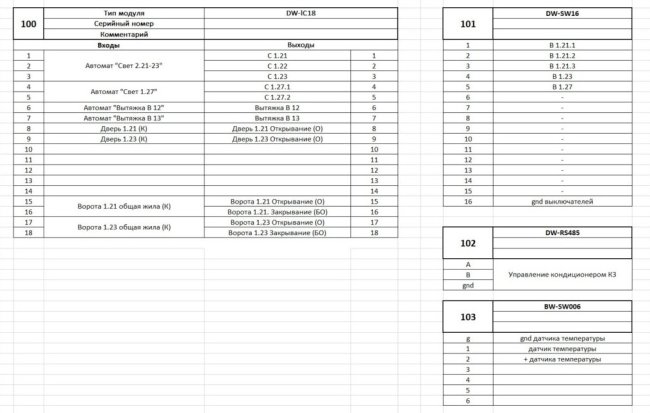

Цоколёвка Larnitech в виде таблицы выглядит несколько по-другому. Мне показалось, что так лучше воспринимается.

У DW-LC18 есть 18 реле, у каждого реле есть вход и выход. На несколько входов может быть подключен один автомат, если они относятся, например, к свету или шторам одного помещения.

У DW-SW16 только входы, 15 штук + общий контакт для всех входов (как у Wirenboard). Поля для комментария я серийного номера я сделал для удобства, чтобы при настройке системы вписать их в эту таблицу. Серийный номер нужен для идентификации модуля. У модуля есть основной ID, который присваивается ему при подключении контроллером, но его можно менять. Сначала я думал, что надо вписать ID модуля в таблицу после его присваивания модулю, потом решил, что удобнее, наоборот, менять его согласно таблице, потому что ID датчиков системы можно заранее писать прямо на проекте, на листе расстановки датчиков в помещениях.

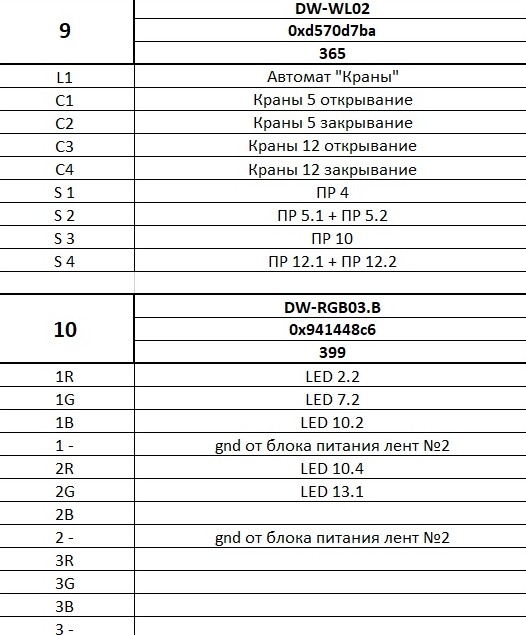

Вот ещё пример цоколёвки для модуля подключения датчиков протечки воды и RGB лент:

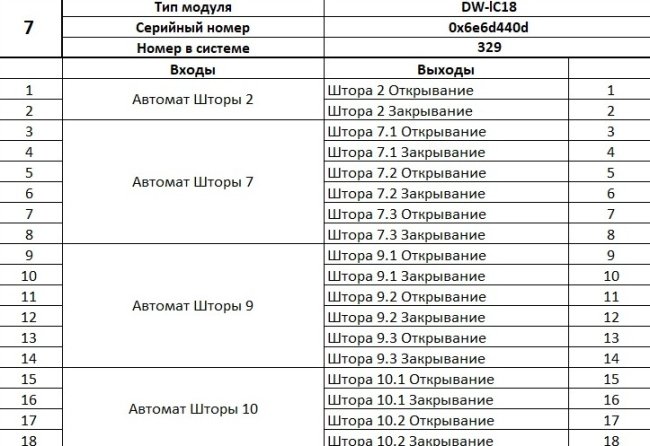

Управление шторами:

Почему я передаю цоколёвку в Excel

Цоколёвка модулей прилагается к проекту отдельным файлом в Excel. Для того, чтобы инженер в процессе подключения оборудования и наладки системы мог менять клеммы подключения кабелей, добавлять и убирать элементы, писать комментарии, выделять цветом уже подключенное, добавлять и убирать модули. Всегда в процессе реализации происходят какие-то мелкие (иногда и крупные) отклонения от проекта, а цоколёвка — файл, который показывает, какой элемент системы где искать, как физически при подключении, так и в настройках.

Да хотя бы ID устройств и серийные номера в случае с Larnitech должны вписываться в цоколёвку. Конечно, их можно вписывать и от руки в распечатку проекта, но бумажные проекты, во-первых, не так удобны для дальнейшего обслуживания системы, во-вторых, теряются.

Крайне важно, чтобы наладчик после окончания работы передал вам файл цоколёвки с учётом изменений, возникших в процессе реализации.

Также в формате Excel я всегда передаю перечень оборудования — спецификацию. Потому что, когда спецификация вставлена прямо в PDF проекта, с ней крайне неудобно работать. Мне множество раз приходилось по такой спецификации выполнять поиск оборудования, так самым ненавистным было перебивать названия позиций, артикулы и количества из PDF в Excel, чтобы потом с этим списком нормально работать. Поэтому перечень оборудования передаю сразу в Excel, чтобы можно было удобно добавлять комментарии, убирать или добавлять позиции, корректировать цены и количества, выделять найденное и купленное.

Однажды был странный случай: клиент передал подрядчику проект, а спецификацию не передал. Подрядчик вместо того, чтобы спросить «а где спецификация» (потому что без неё проектов не бывает) потратил кучу времени и из схем кабелей и схемы щита сделал спецификацию сам. Поскольку на схеме щита не пишутся артикулы каждого элемента, а только основные параметры (чтобы отличать, какой автомат и УЗО куда ставить), некоторые позиции (в частности, 120 реле) были куплены неправильные. Поэтому я в проект на последнем листе стал крупно писать о том, что цоколёвка и спецификация являются неотъемлемыми частями проекта и прилагаются к нему отдельными файлами Excel. Если спецификация и цоколёвка совсем небольшие, то я вставляю их в проект таблицами, но пишу, что они есть также в Excel, чтобы инженер не ругался на меня и не перебивал всё вручную обратно в Excel.

Перечень ID беспроводных устройств

Раз уж упомянул о том, что надо требовать с монтажников после окончания их работы, напишу отдельно про список ID беспроводных устройств в системе Z-Wave и аналогичных беспроводных системах (Sibling, Noolite).

В подрозетники под розетками и выключателями, а также в щите ставятся модули разного типа. Как их идентифицировать? В Z-Wave каждому модулю присваивается несколько ID в зависимости от типа модуля. Например, термостату тёплого пола Heatit соответствует 11 устройств, у каждого свой ID: термостат, датчик воздуха, датчик пола, дополнительный выносной датчик, потребляемая мощность, напряжение и ещё несколько обычно не используемых. Датчик движения Fibaro Motion содержит датчик движения, температуры, освещённости, акселерометр. Во время настройки системы надо записывать в текстовый файл или таблицу все ID устройств, писать, что это такое и где установлено. А на модули наклеивать бумажку с ID первого (или любого) устройства, относящегося к этому модулю. Посмотрели на модуль, посмотрели в записи и сразу поняли, где в интерфейсе контроллера его искать.

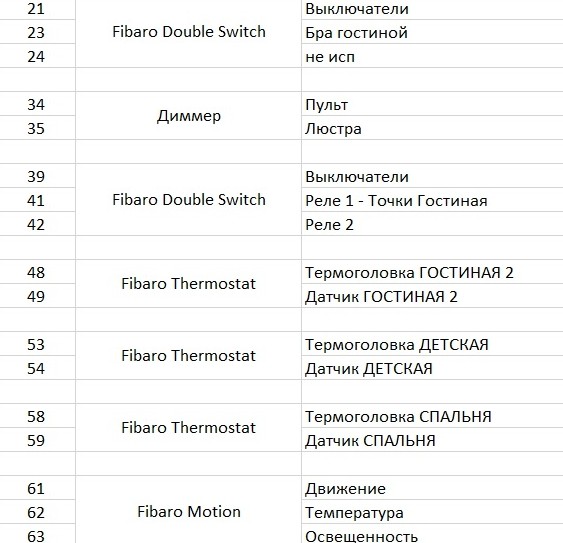

Вот пример записей:

Ну и, разумеется, после установки вообще любых систем (особенно слаботочки: видео, сигнализация, компьютерная сеть) нужно всегда просить все IP адреса и пароли. От каждой камеры, от каждой точки доступа, от видеосервера. Не в виде пыльной бумажки, а в виде хотя бы просто текстового документа.

Как всегда: начал про цоколёвку, а закончил про то, что требовать с монтажников после сдачи работ, но мне ещё ни разу не приходилось получить от клиента такую документацию на установленное у него оборудование.

В общем, цоколёвка — очень важная часть проекта, важно её уметь читать.
