Larnitech — это достаточно крупный и распространённый в России производитель систем Умный Дом. Я познакомился с оборудованием Larnitech на выставке Hi Tech Building 2019 (мои мысли по поводу этой системы в конце статьи про выставку), сразу отметил, что в этой системе есть всё, что можно придумать. Кроме, разве что, беспроводных расширений.

О компании

Головной офис компании находится в Германии, оттуда оборудование едет в Россию (с 2022 года — обходным путём). Есть офисы в Голландии, в Украине, в Дубае и в России (основной в Санкт-Петербурге, дополнительный в Москве).

В Россию система пришла не так давно, но уже достаточно хорошо распространена и известна, есть масса инсталляторов по всей России. Разумеется, система полностью русифицирована и адаптирована для некоторого количества российского оборудования. Есть интеграция с голосовыми сервисами, включая Алису и Сири на русском языке.

Система может отлично работать в большом здании, например, многоквартирном доме или отеле. А может быть установлена в частном доме или квартире. Есть специальный комплект для небольших систем — Metaforsa, с ним стоимость системы хоть и превысит стоимость аналогичной системы на EasyHomePLC или Wirenboard, но будет гораздо проще в установке и настройке.

Устройство системы Larnitech

Это шинная система. Это значит, что модули системы соединяются друг с другом шинным кабелем. Используется шина CAN. Модули соединяются витой парой или специальным кабелем. Нам нужны всего 4 жилы: 2 для шины (перевитые между собой) и 2 для питания 24 вольта DC.

Точнее, диапазон напряжений для питания системы составляет от 11.5 до 27.5 вольт, но рекомендуется 24.

У контроллера есть порты для подключения двух шин CAN. Длина каждой шины ограничена 800 метрами, до 50 устройств на одну шину. То есть, к контроллеру можно подключить до 100 устройств. Удобно на одну шину подключать щитовые элементы, на другую элементы, распределённые по помещениям.

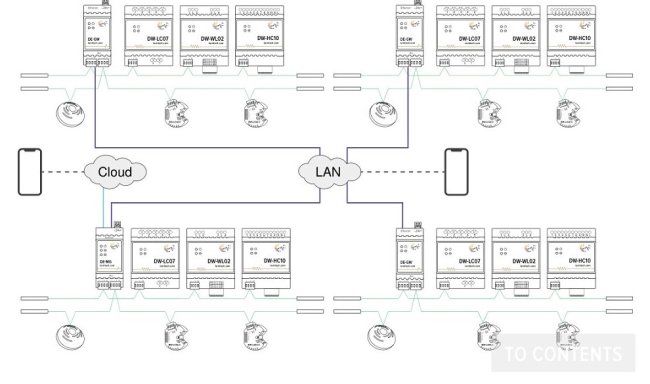

Есть модуль DE-GW, который является шлюзом между шиной CAN и Ethernet, что позволяет нам расширять систему на любое количество устройств и любые расстояния.

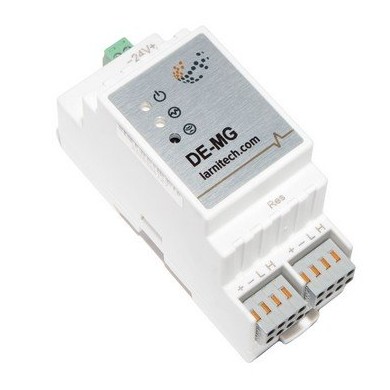

Контроллер DE-MG — основной модуль в системе.

К нему нужно подвести питание 24 вольта (у самого Larnitech своих блоков питания нет, выбираем любой удобный нам блок вроде MeanWell или Chinfa). Есть разъёмы подключения двух шин CAN, разъём Ethernet. Занимает контроллер всего 2 DIN места. Входов и выходов на нём нет, только порты для шины.

Зато на контроллере есть ИК-приёмник, он используется для настройки ИК-передатчиков, для обучения их управлению техникой, имеющей инфракрасные пульты. То есть, родной пульт при обучении надо направлять на контроллер.

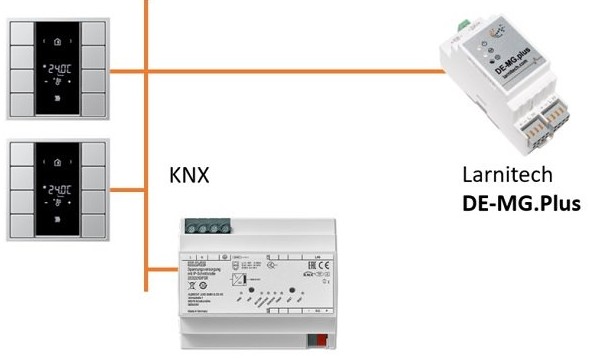

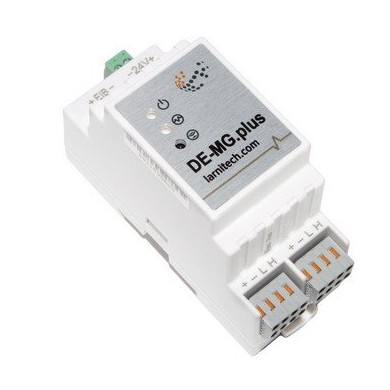

Чуть более продвинутый контроллер DE-MG.plus отличается клеммником подключения устройств на шине KNX.

То есть, с системой Larnitech можно использовать панели и датчики стандарта KNX, и это замечательно.

Модули расширения на DIN рейку

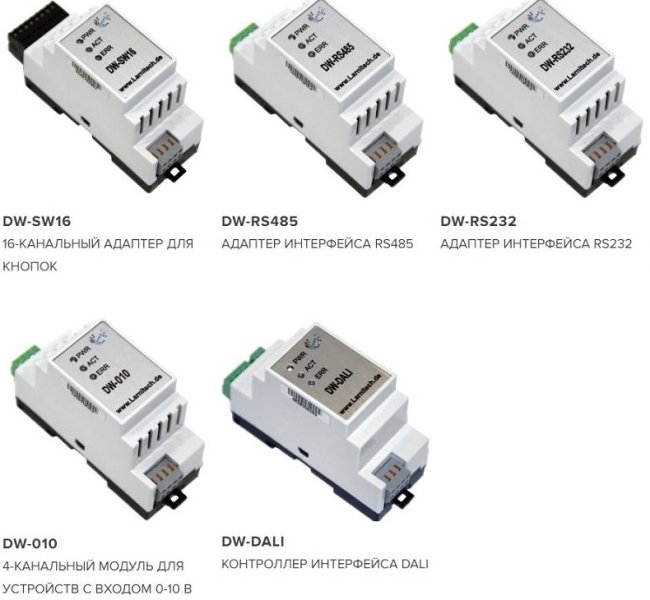

Модулей расширения достаточно много. Вот модули входов и интерфейсов:

Видим следующие модули:

• 15 дискретных входов для подключения кнопок выключателей и любых дискретных сигналов
• Адаптер для RS-485 Modbus для управления внешними устройствами, для которых есть встроенный драйвер. Есть возможность написания драйвера самостоятельно.
• Модуль 4-х аналоговых выходов 0-10 вольт.
• Модуль интерфейса DALI, управление до 64 устройств.

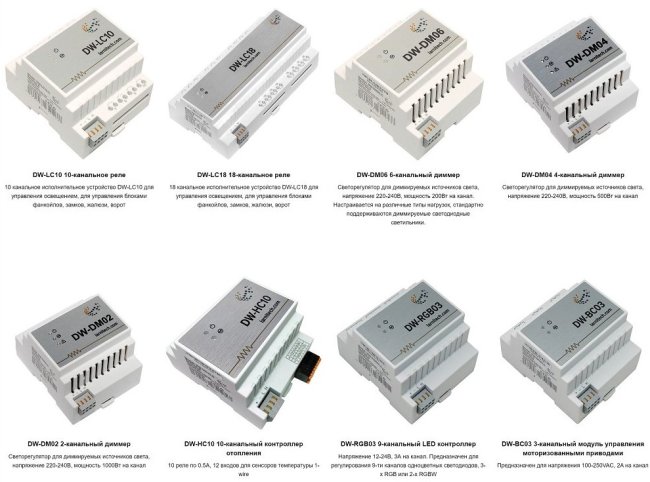

Также в системе есть:

• Диммеры с типом trailing edge на 2, 4 или 6 каналов мощностью соответственно до 1000, 500 и 200 ватт на канал.
• Релейные модули с током коммутации до 16 ампер на 7, 10 и 16 реле.
• Модуль защиты от протечки воды. К нему подключаются датчики протечки воды и краны. Датчиков протечки можно подключить до 16, они адресные. Можно подключить счётчики воды с импульсным выходом. 2 выхода на краны с электроприводом.
• 9-канальный контроллер для управления светодиодными лентами в любых сочетаниях (9 белых либо 3 RGB либо, например, 2 RGBW и 1 белая), до 3 ампер на канал.
• Модуль управления светом по протоколу DALI, до 64 светильников.
• Модули управления отоплением с реле и входами для датчиков 1-wire.
• Модуль управления моторизированными шторами, 3 шторы, 6 реле управления до 5 ампер каждое, можно управлять сигналом «сухой контакт».

Контроллер системы DE-MG или DE-MG.plus осуществляет функцию IP шлюза (настройка всех модулей и управление системой с любых устройств) и всё сценарное управление. В системах KNX есть отдельные модули для реализации IP шлюза, для подключения к компьютеру по USB, для настройки и для работы в качестве блока логики, что мне в KNX всегда не нравилось, в отличие от систем с контроллером.

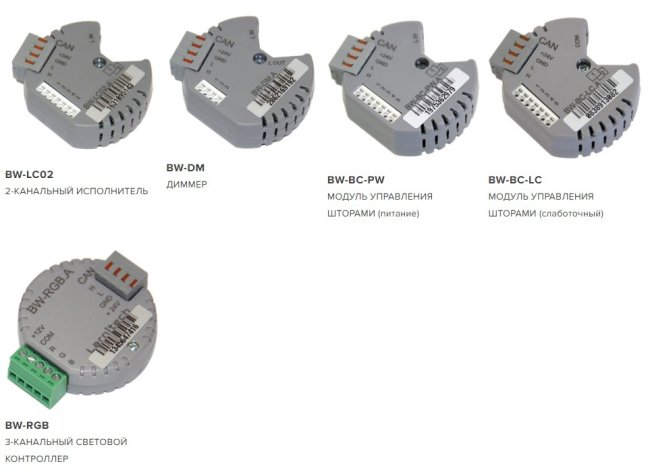

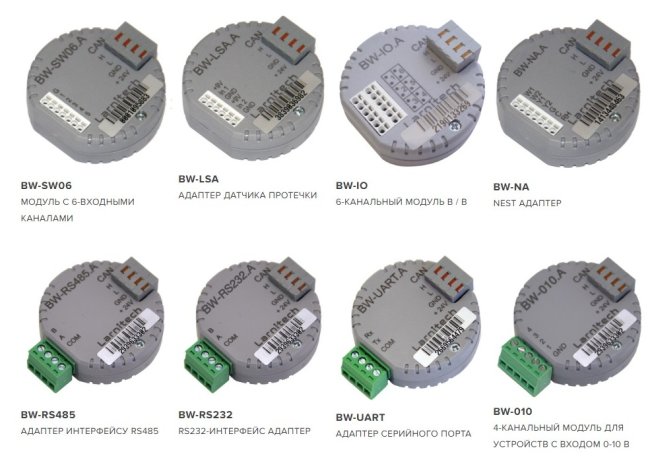

Модули в подрозетник

Разработчики Larnitech здорово потрудились и сделали все возможные модули не только на DIN рейку, но и для подрозетника.

Прямо в подрозетниках мы можем организовать управление светом, шторами, подключать датчики протечки. Это может быть достаточно удобно. Главное провести в нужные места шинный кабель от контроллера. В таких модулях встроенные реле имеют меньшую мощность, чем в модулях на DIN рейку, это надо учитывать.

Датчики

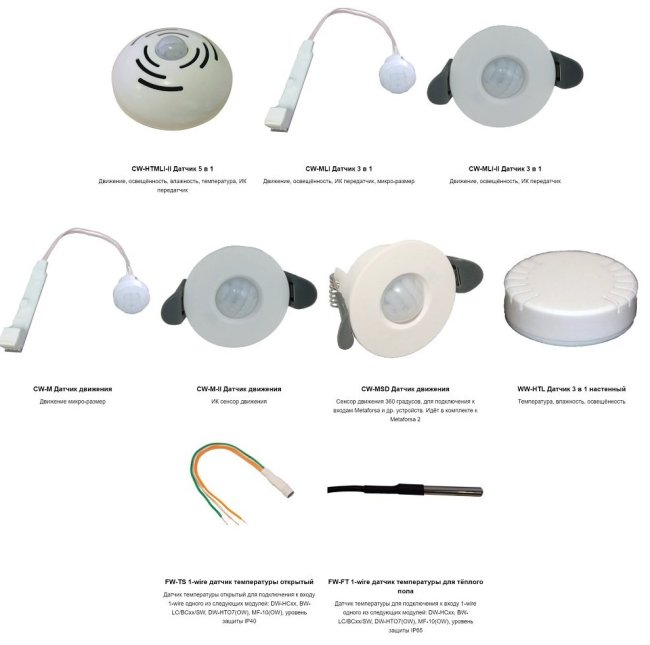

Вот датчики производства Larnitech:

Датчик WW-HTL — 3 в 1: температура, освещённость и влажность.

CW-M — датчик движения, CW-MLI — движения и освещённости + ИК-передатчик.

CW-CO2 — 6 в 1: движение, температура, влажность, освещённость, углекислый газ, ИК-передатчик.

CW-HTML выглядит так же, как CO2, это датчик 5 в 1: движение, влажность, температура, освещённость, ИК-передатчик.

Датчики протечки воды, напольный и встраиваемый, достаточно красивые. Подключаются к модулю контроля протечки воды или к обычным дискретным входам (нужен будет отдельный блок питания 12 вольт). Датчики протечки подсвечиваются зелёным светом в обычном состоянии, в состоянии тревоги — красным. К дискретному входу любой другой системы эти датчики нельзя подключить, они периодически отправляют замыкание в качестве автотеста, что будет воспринято в другой системе как тревога.

FW-TS и FW-FT — это датчики стандарта 1-wire. Могут подключаться на входы модулей управления отоплением либо на входы модулей для установки в подрозетник. Шина 1-wire чувствительна к помехам, так что лучше от датчика температуры пола тянуть кабель не до щита, а до модуля входов поблизости, к тому же, датчик тогда будет обслуживаемым.

Есть также уникальный датчик температуры пола FW-FT.C — это датчик 1-wire с толстым кабелем в гибкой гильзе. Вот статья про него.

Аудиосистема мультирум

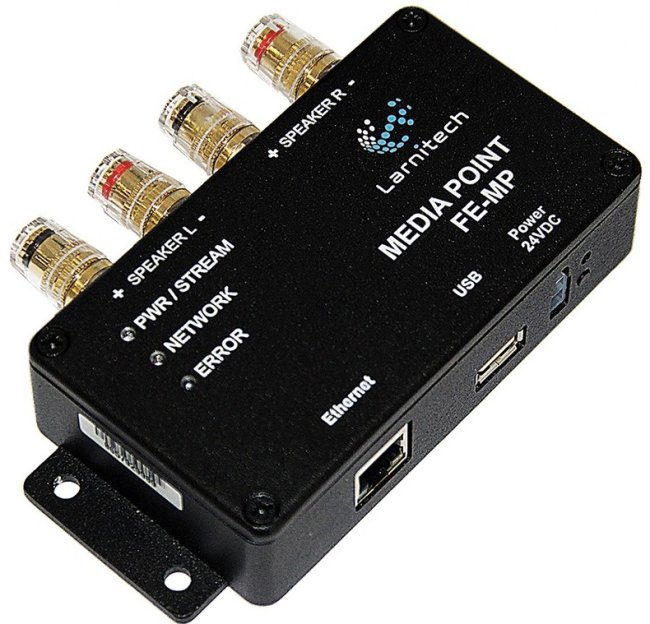

У Larnitech есть собственный аудио усилитель FE-MP (ссылка на мой обзор).

Он к системе подключается не шиной, а через Ethernet, то есть, находится в одной локальной сети с контроллером. Мощность выхода не очень большая — 2 динамика по 20 ватт. Требует отдельный источник питания 24 вольта 4.2 ампера.

Что может играть? Во-первых, интернет радио. Во-вторых, музыку с устройств Apple по AirPlay . В-третьих, музыку с сервера (NAS) по DLNA.

В USB разъём может быть подключена звуковая карта с выходом на усилитель, это позволит подключать к FE-MP внешний усилитель. Можно использовать звуковую карту с оптическим выходом.

Самое крутое это возможность с приложения Larnitech на смартфоне, планшете или компьютере сказать что-то в любую из зон, аудиосообщение прозвучит из динамиков. Раньше я считал, что такое пожелание можно реализовать либо на системе оповещения (как для торговых центров), либо на видеокамерах с двухсторонним звуком, а здесь сделано вот так удобно. Сообщение сначала надиктовываем, потом воспроизводим в любую зону. А другой человек может продиктовать своё сообщение и отправить на колонки в вашей зоне.

Домофон

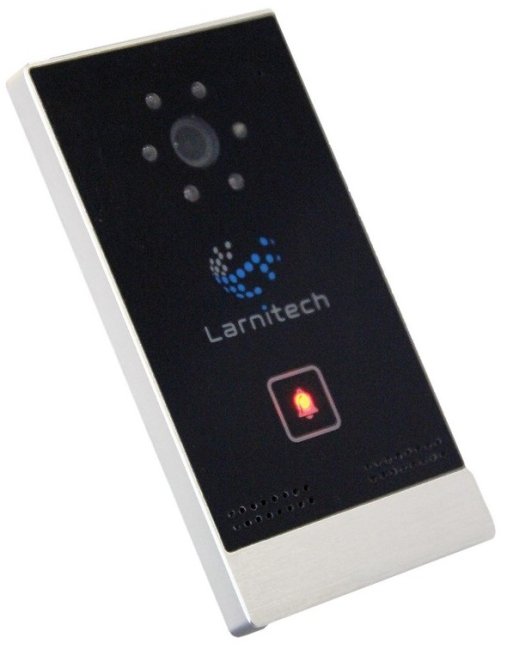

У Larnitech собственный домофон FE-IC, который интегрирован с системой.

Он имеет поддержку SIP, то есть, звонок с него может быть перенаправлен на любые SIP клиенты и телефонию.

Уличное исполнение, питание 24 вольта либо PoE. Встроенный считыватель бесконтактных карт.

Звонок в домофон может выходить на динамики аудиосистемы, подключенной к FE-MP. Разумеется, в родном приложении Larnitech будет интерфейс управления панелью, включая открывание двери и отображение видео с панели.

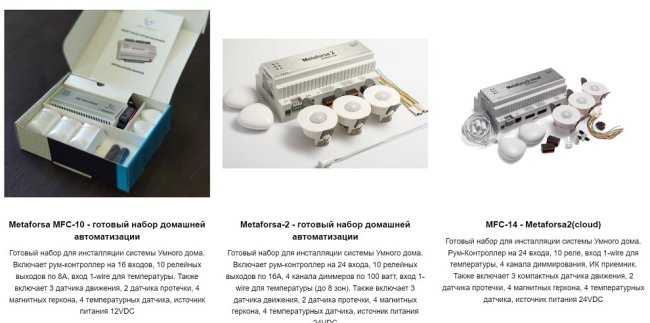

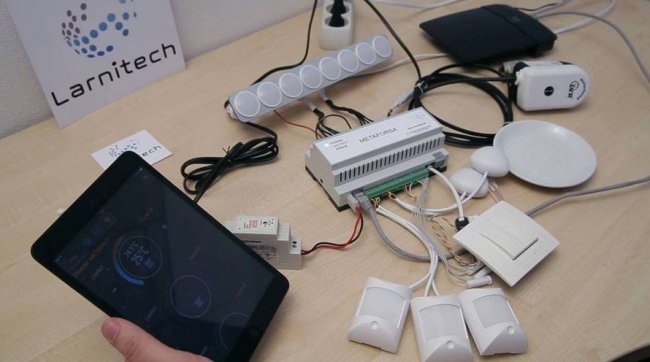

Линейка оборудования Metaforsa

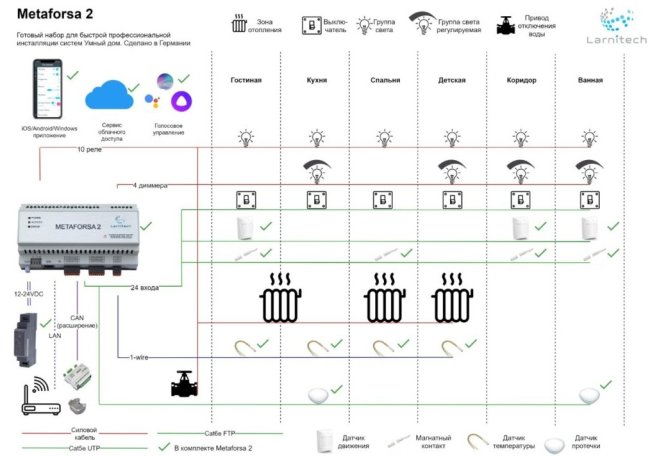

Метафорса — это отдельная линейка контроллеров всё-в-одном, у контроллера есть на борту реле, дискретные входы, входы для датчиков 1-wire, в некоторых моделях диммеры (но слабые, до 100 ватт).

Контроллер Метафорса имеет такой же интерфейс CAN, как и основной DE-MG, но парочка ограничений: нет ИК-приёмника, один разъём шины CAN (до 50 устройств), слабее процессор. Это ограничивает сферу использования до небольших объектов: например, квартиры примерно до 3-х комнат. Стоимость системы получится ниже, чем при использовании контроллера DE-MG.

Панели управления

В отличие от систем KNX или HDL, у Larnitech нет собственных выключателей или настенных панелей, могут быть использованы обычные проводные выключатели любого типа, могут быть подключены панели KNX и HDL.

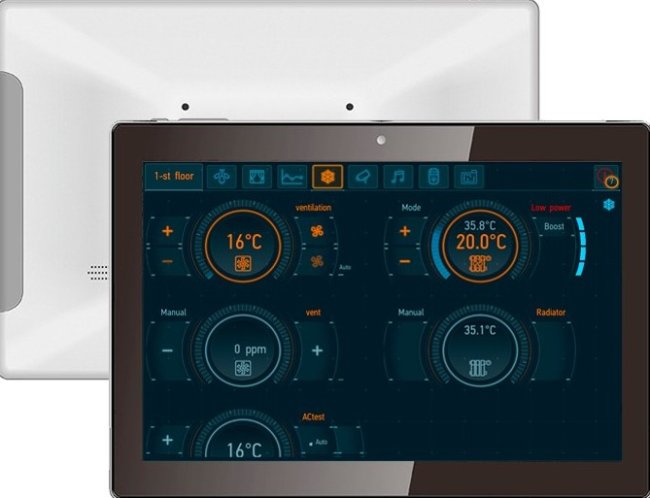

Есть собственная настенная панель на базе Android с 10-дюймовым экраном LCP-10.

Это планшет на базе Android с настенным креплением, разъёмом Ethernet, питанием PoE либо 12 вольт (подключение питания и Ethernet сзади по центру планшета). На него может быть установлено приложение Larnitech, могут также быть установлены любые другие приложения.

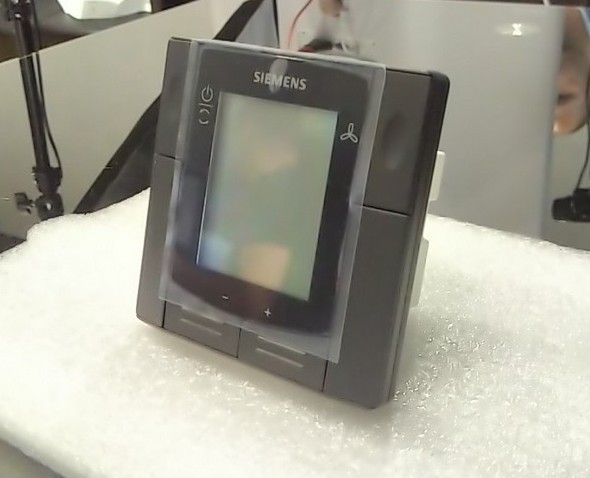

Есть поддержка работы с настенным термостатом Siemens RDF302 для локального управления климатом. Термостат подключается по RS485.

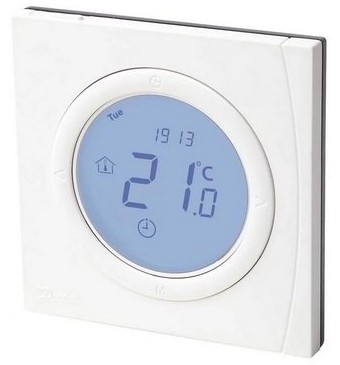

И поддержка термостатов Danfoss WT-DM.

У термостатов есть встроенные датчики температуры воздуха и выносные датчики температуры пола. С системы Larnitech можно видеть показания датчиков температуры и менять уставку, также уставка может быть изменена с самого термостата кнопками.

Для работы термостатов (или каких-либо других устройств) по шине RS485 Modbus требуется модуль DW-RS485 или BW-RS485 и написание программного драйвера, если в системе нет готового.

Если для какого-то устройства Modbus нет драйвера, то его можно написать самостоятельно. А можно заказать разработку драйвера в самой фирме Larnitech.

Настройка системы

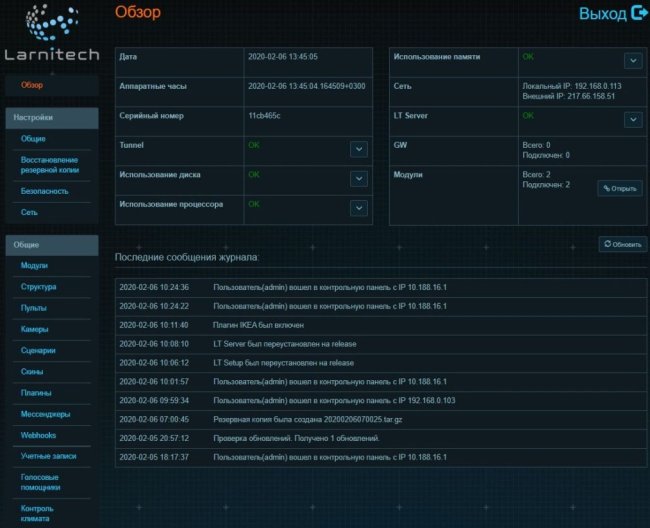

Настройка системы происходит через web интерфейс контроллера, как и, например, у Wirenboard или контроллеров Z-Wave. Поражает то, насколько сильно упрощён процесс настройки при огромном функционале. Главный экран web интерфейса:

Интерфейс полностью русифицирован, как и приложение, с этим проблем нет. Очень лаконичный и удобный, в отличии, например, от многих Z-Wave контроллеров.

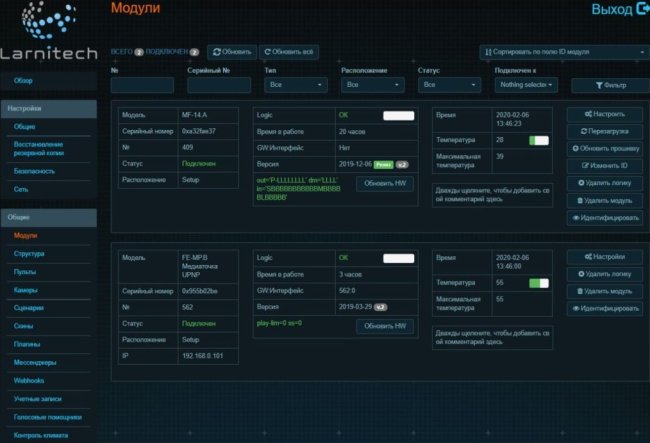

Список подключенных к контроллеру модулей:

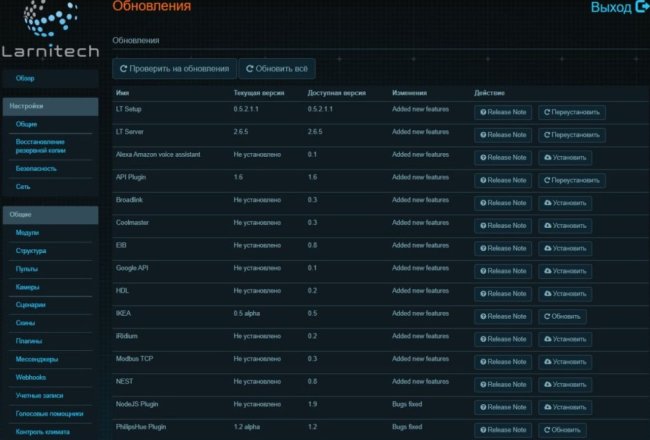

Обновление прошивки контроллера и модулей максимально простое. Система сообщает о наличии новых версий прошивок и программного обеспечения. Выбираем версию и нажимаем «Обновить», обновление длится не более 30 секунд.

Примечательно, что настройка не требует ручного добавления модулей в систему, они появляются автоматически после подключения их на шину, остаётся только настроить назначение, название и поведение элементов.

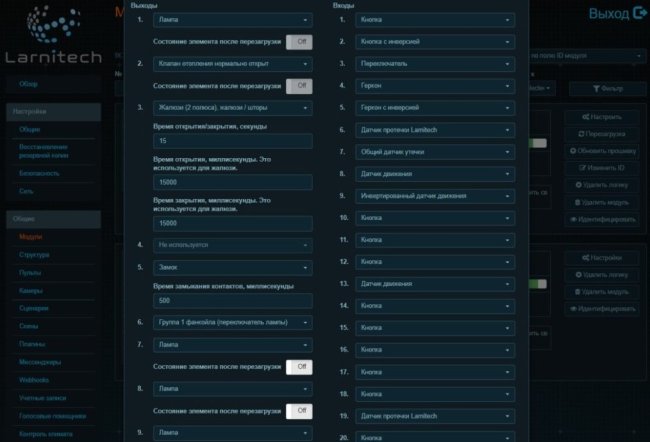

Настройка входов и выходов модулей:

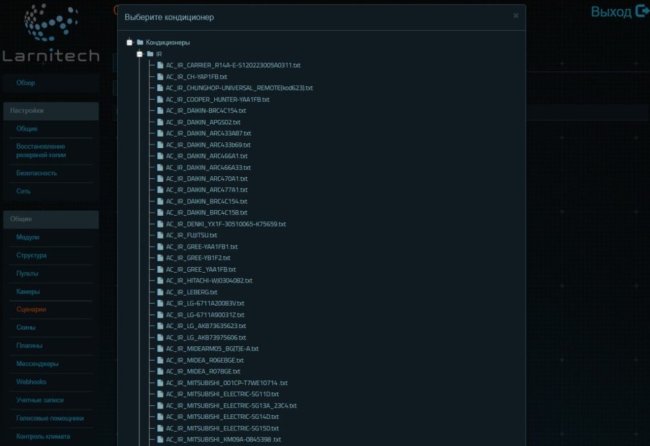

Выбор модели управляемого кондиционера. В контроллере достаточно большая готовая база команд.

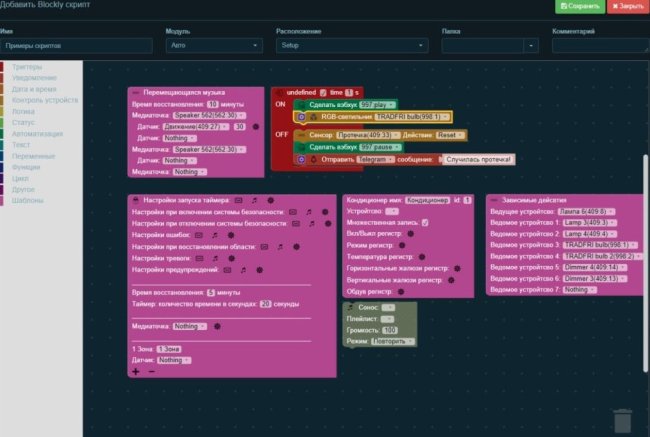

Сценарии создаются в визуальном редакторе. Можно создавать сценарии любой сложности. Если не хватит возможностей редактора, можно написать сценарий кодом.

В сценариях есть понятие вэбхук. Это отправка команды по определённому IP адресу. Мы таким образом можем управлять любым устройством, имеющим возможность управляться таким образом, это достаточно много моделей аудио-видео оборудования.

Плагины и прочие интеграции

Плагины — это дополнительные элементы системы, которые добавляют в неё интеграции с разными сторонними системами. Они скачиваются в web интерфейсе, причём, можно выбирать версию плагина, можно обновлять отдельно от остальной системы. Как в Fibaro Home Center.

Плагины такие:

• API. Позволяет управлять системой JSON запросами.
• Управление с Amazon Alexa
• Управление с Google Home
• Интеграция в систему умного дома от IKEA
• Интеграция с Iridium
• Управление по Modbus
• Интеграция с лампочками Philips HUE
• Интеграция с системами сигнализации Satel
• Интеграция с термостатами Nest
• Интеграция с Apple Homekit. После включения голосового управления для различных устройств они появляются в приложении Дом на устройствах Apple
• Sonos мультирум — подключаемся к системе через учётную запись Sonos
• Мессенджеры — Viber и Telegram. Могут отправлять различные уведомления
• KNX и HDL — интеграция с шинами через шлюзы на IP.

Также Larnitech работает с голосовым ассистентом Алиса от Яндекса.

Мобильное приложение

Приложение есть для iOS, Android и Windows. Так и называется — Larnitech. Так есть DEMO доступ, можно попробовать его работу.

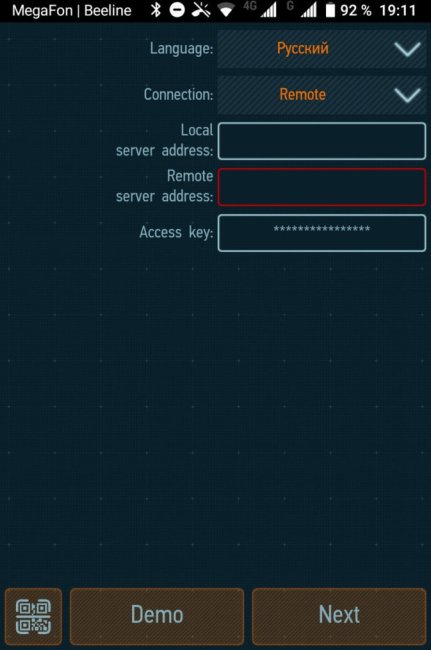

На странице входа выбираем способ подключения к контроллеру: локальное (в одной сети с контроллером), удалённое по IP адресу, удалённое через облако или авто.

Внизу слева кнопка для сканирования QR-кода. Это самый быстрый и удобный способ для подключения к контроллеру, например, в отеле.

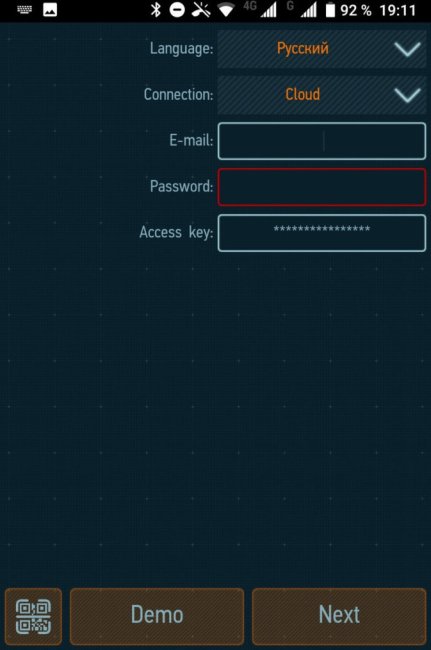

Для доступа через облако нужны логин и пароль. Код доступа — ещё одна мера безопасности при подключении к контроллеру.

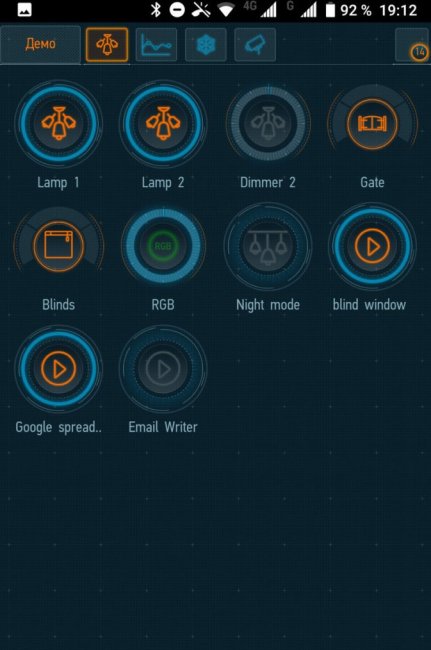

Вот ДЕМО интерфейс приложения. В верхней строке кнопка выбора комнаты и переключение системы. Справа — кнопка настроек и уведомлений.

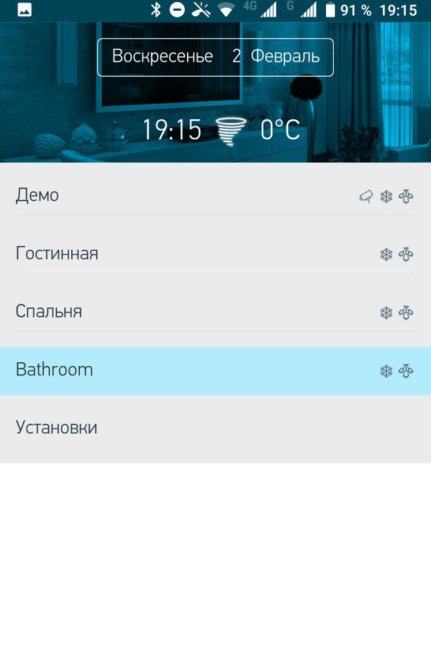

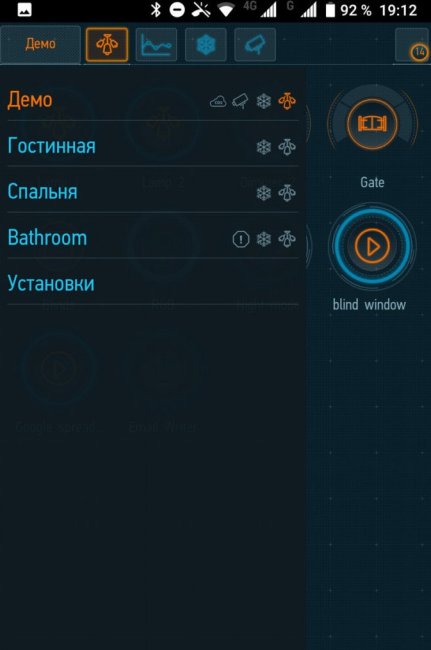

Вот выбор помещения, список выезжает слева. Иногда мне кажется, что как минимум половина людей, создающих интерфейсы, считают, что «Гостиная» пишется с двумя н, так часто я эту ошибку вижу. Как и «Коридор» с двумя р.

Отображение датчиков. Кстати, родные датчики движения от Larnitech, в отличие от подключаемых на дискретный вход, показатель движения выдают в процентах. Можно настраивать порог срабатывания.

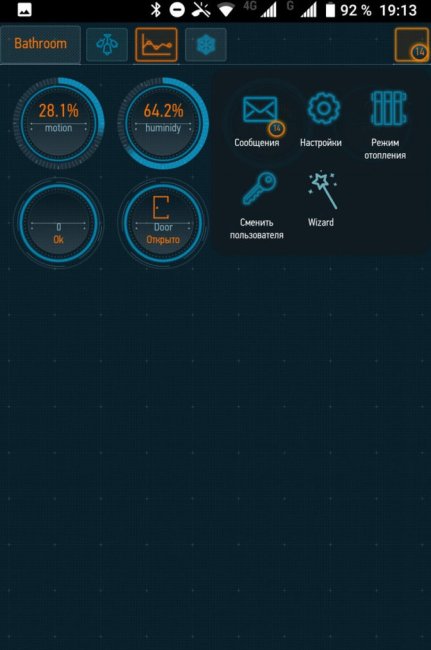

Меню справа: сообщения, настройки, переключение режима отопления, параметры подключения и мастер настроек автоматизации.

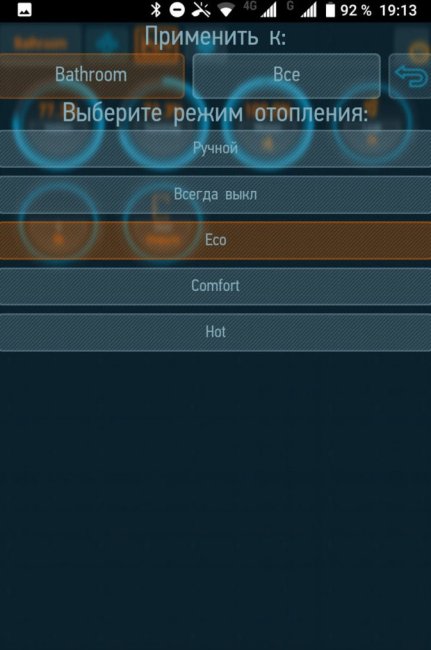

Изменение режима отопления. Можно менять для всей системы или для одного помещения.

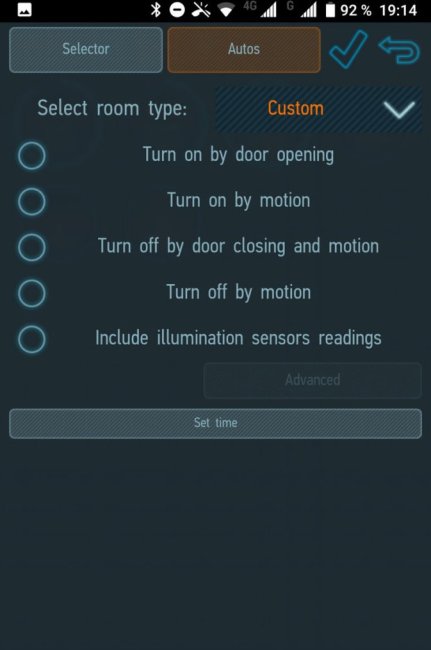

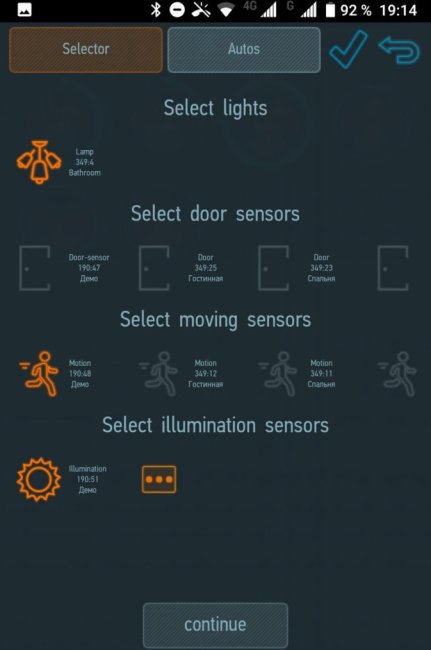

А вот мастер настройки автоматизации. Выбираем группу света и ассоциируемые ей датчики.

Затем настраиваем, что должно происходить, и на какое время будет включаться свет.

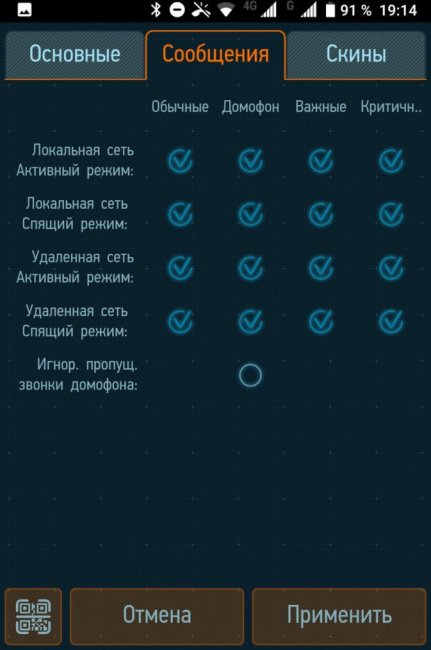

В настройках можно задавать, какие уведомления будут приходить.

Есть переключение на светлый интерфейс. Он выглядит совсем по-другому, не так, как тёмный.

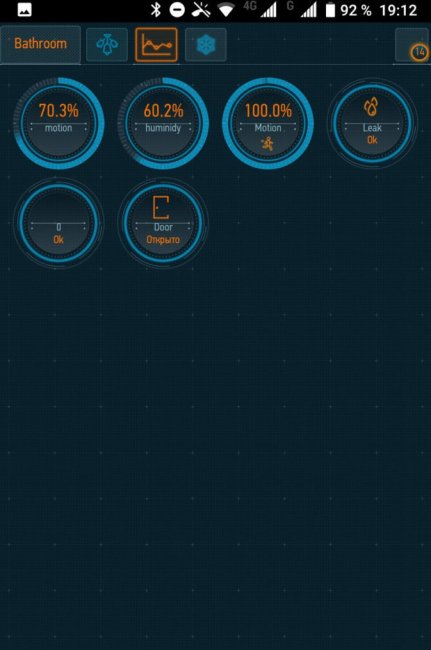

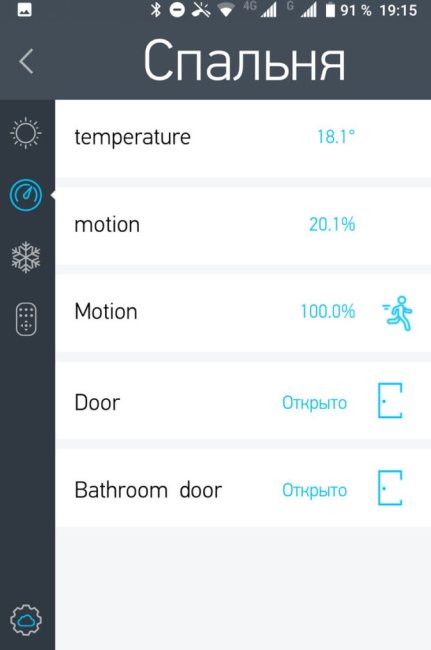

Вот так выглядят датчики в помещении:

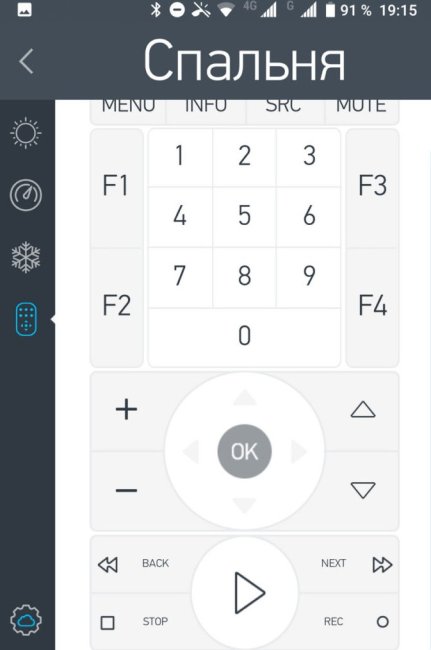

Эмуляция инфракрасного пульта для управления техникой.

Внешний вид приложения для управления системой Умный Дом — всегда повод для споров. Мне, например, больше нравится визуальный интерфейс EasyHome или Iridium, где мы можем менять что угодно. С другой стороны, там для настройки интерфейса надо потратить достаточно много времени, а в Larnitech — всё уже почти готово, только выбрать скин и распределить элементы по комнатам.

Стоимость Larnitech

Вот стоимости некоторых элементов системы. Цены актуальны на декабрь 2022 года.

• Основной контроллер DE-MG — 1207 евро. Контроллер DE-MG.plus с KNX — 1588 евро.
• Шлюз для подключения по сети LAN шины CAN — 579 евро
• 18-канальное реле — 866 евро
• 4-канальный диммер до 500 ватт на канал — 740 евро
• Модуль защиты от протечки, 2 зоны кранов, 4 зоны датчиков — 486 евро
• 15-канальный модуль входов — 307 евро
• Датчик 6-в-1 (включая СО2) — 525 евро
• Датчик 3-в-1 (температура, влажности, освещенность) — 184 евро
• Датчик протечки воды встраиваемый в пол — 130 евро
• Датчик протечки воды обычный напольный — 107 евро
• Аудио усилитель — 824 евро
• Модуль управления одним кондиционером Daikin или Mitsubishi — 520 евро
• Набор Metaforsa: контроллер на 24 входа, 10 реле, вход 1-wire для температуры, 4 канала диммирования. Также включает 3 компактных датчика движения, 2 датчика протечки, 4 магнитных геркона, 4 температурных датчика, источник питания 24VDC — 2197 евро.

Программное обеспечение входит в стоимость оборудования.

В системе Metaforsa есть ограничения по количеству подключаемых модулей на шине CAN и использованию скриптов, но можно разблокировать все возможности за дополнительные деньги.

Если сравнивать с системой на центральном контроллере Beckhoff, то получится несколько дороже, но без учёта того, что для Beckhoff надо отдельно докупать программное обеспечение, а здесь оно включено в стоимость.

Larnitech по сравнению с EasyHomePLC проще в настройке и имеет больше программных возможностей за счёт плагинов. Например, работа с Алисой, сообщения в Telegram, интеграция с оборудованием IKEA. И возможность облачного доступа.

Система на Larnitech получается дешевле, чем на KNX, за счёт отсутствия необходимости покупки программного обеспечения и различных служебных модулей. И гораздо более простой, а следовательно, недорогой настройки. Настройка программного обеспечения Larnitech гораздо проще, чем Iridium, для средней системы всё можно настроить за несколько дней. А можно использовать для управления системой на Larnitech программное обеспечение Iridium либо Bary.io.

Готовый набор Metaforsa включает контроллер на 24 входа, 10 релейных выходов по 16А, вход 1-wire для датчиков температуры, 4 канала диммирования, 3 компактных датчика движения, 2 датчика протечки, 4 магнитных геркона, 4 температурных датчика, источник питания 24 вольта. Если посчитать комплект на 3-комнатную квартиру на контроллере Метафорса (прибавив к готовому контроллера несколько датчиков и исполнители), то получим стоимость оборудования в районе 260 тысяч рублей. Для квартиры поменьше (1-2 комнаты) уложимся в 190 тысячи рублей. Это если не добавлять домофон, аудиосистему и датчики СО2.

Датчик СО2, например, достаточно дорогой, 525 евро. Аналогичный от Wirenboard стоит 10 тысяч рублей, работает по Modbus. Модуль защиты от протечек также дорогой, как и фирменные датчики. Зато есть контроль шлейфов датчиков протечки и простая настройка, индикация работы и тревоги на датчике. Домофон дорогой по сравнению с Bas-IP, но интеграция в общую систему всегда чего-то стоит. Про аудио усилитель я написал выше: если не нужны возможности Sonos AMP, то вполне подойдёт усилитель Larnitech.

В системе нет GSM модема, то есть, нет возможности отправки СМС, разве что через сторонний GSM-контроллер с тревожными входами. Но отлично отправляются push уведомления, нужен только интернет на стороне контроллера и клиента. И отправка сообщений в Телеграм.

По Modbus можно подключать широкий спектр устройств: электросчётчики, вентустановки, приводы штор. Есть красивые термостаты с modbus, через них можно управлять тёплым полом и радиаторами.

Можете почитать мои статьи с тегом Larnitech, я много всего написал про эту систему.

В условиях санкций поставки оборудования в Россию несколько усложнены, лучше уточнять сроки и наличие оборудования в России. Это можно делать в представительствах Larnitech либо у меня (email mail@home-matic.ru)
