Рассмотрим небольшую квартиру-студию площадью 40 квадратных метров.

Статья, как я планирую, будет интересна следующими моментами:

• Что вообще можно реализовать в плане автоматики в небольшой квартире
• Процесс проектирования инженерки квартиры в AutoCad
• Какова стоимость Умного Дома для квартиры на базе EasyHomePLC

Постараюсь описать процесс как можно подробнее.

Описание задачи

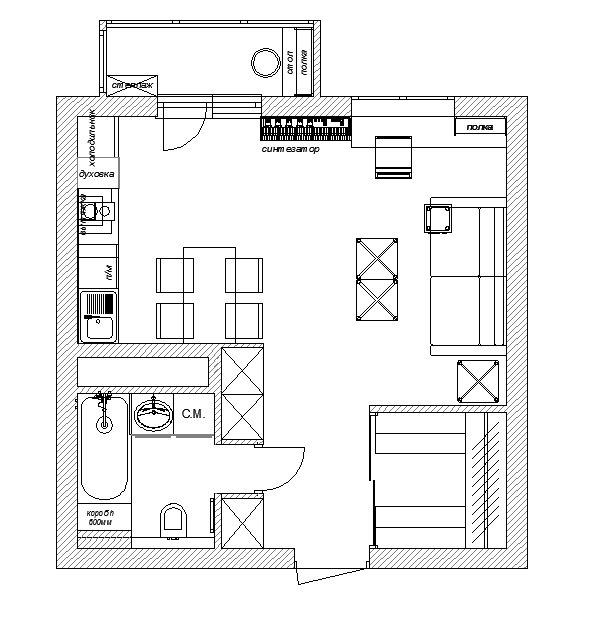

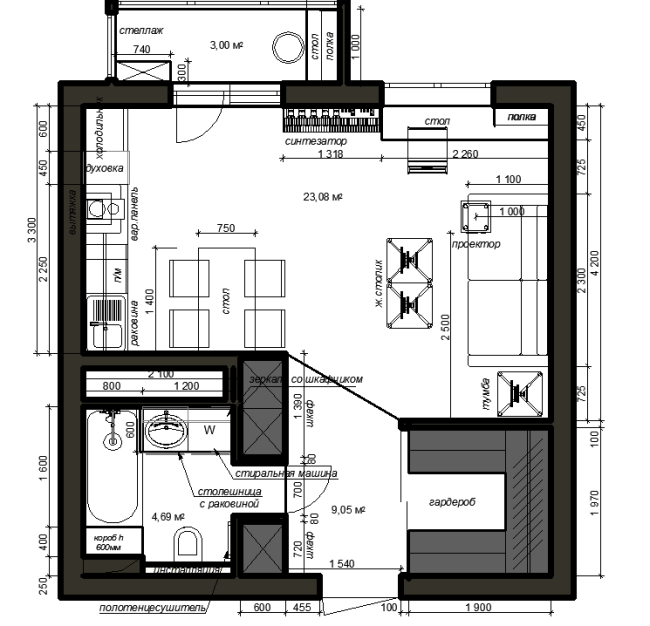

Квартира выглядит следующим образом:

Комната, санузел, гардероб и лоджия (лоджии на картинке в 3D нет).

Квартира на стадии строительства, то есть, мы можем монтировать любые кабели, какие заходим.

Задание на проектирование выглядит следующим образом:

• Электроснабжение квартиры (розетки)
• Компьютерная сеть и Wi-Fi
• Домофон
• Управление климатом (радиаторы отопления, кондиционер, электроподогрев пола)
• Управление рулонными шторами с электроприводом
• Управление экраном видеопроектора
• Управление светом, диммируются зоны кухни и зала, отключение всего света кнопкой у входа, свет в гардеробе и прихожей по датчику движения
• Управление водонагревателем (включение и выключение)
• Контроль протечки воды

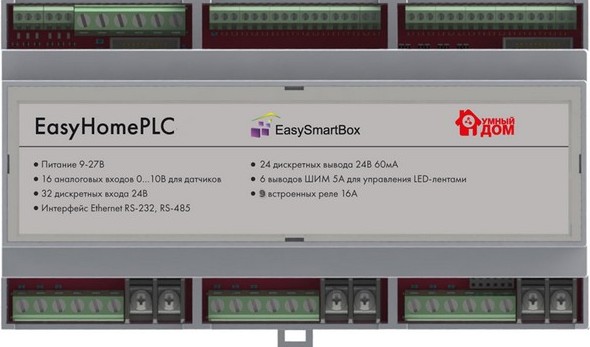

Для решения задач автоматизации будем использовать контроллер EasyHomePLC, все пожелания отлично подходят под его возможности

Подготовка чертежа

Мне были переданы план квартиры с мебелью и техникой, а также схематичная 3D отрисовка квартиры со всеми нужными мне элементами: светом, розетками, выключателями и прочим. План квартиры с мебелью изначально выглядел достаточно неудобным из-за загруженности элементами и толстыми линиями. Кабели бы плохо смотрелись на нём.

Если вам не интересны детали очистки чертежа в AutoCad, то можно сразу переходить к следующей статье, где разбираются системы подробнее.

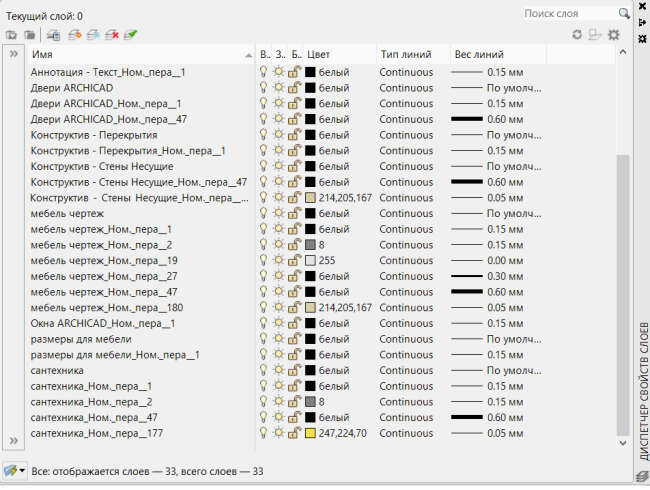

По списку слоёв мы сразу видим, что план был экспортирован в формат AutoCad. Как я люблю все эти Ном.-пера!

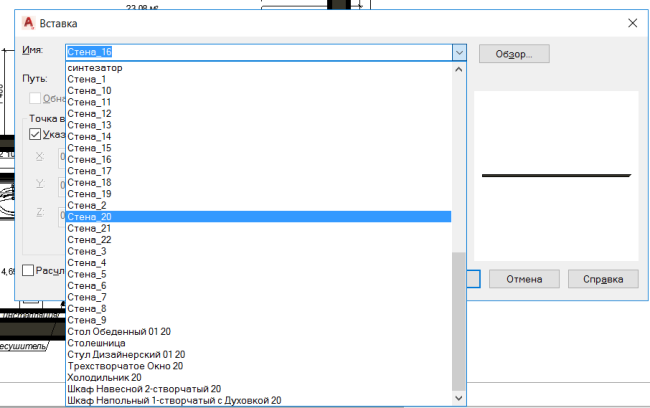

А вот список блоков чертежа:

Каждая стена отдельным блоком, поэтому работать с чертежом безумно неудобно.

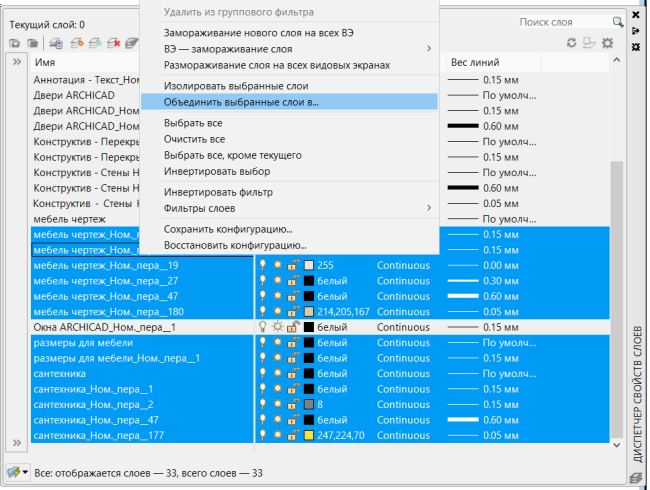

Мне нужны для работы два слоя: стены и мебель. Чтобы я мог отключить мебель и получить голые стены. Для этого все слои, касающиеся мебели, я переношу в слой Мебель. Это делается командой «Объединить выбранные слои в» в списке слоёв.

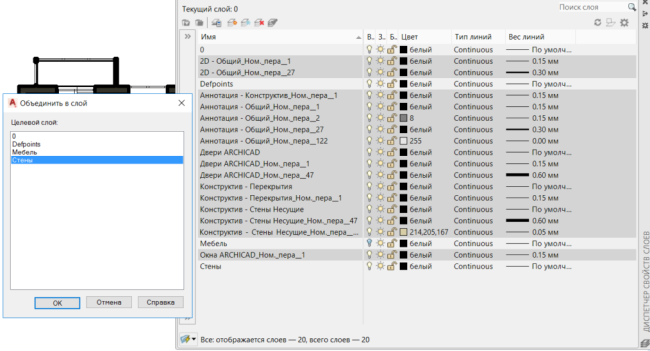

Затем то же самое проделываю со стенами. Всё, что не мебель, переношу в слой Стены.

Далее удаление ненужных элементов. Мне не нужны размеры, так как чертёж и так выполнен в масштабе. Выделяю размерные линии и удаляю.

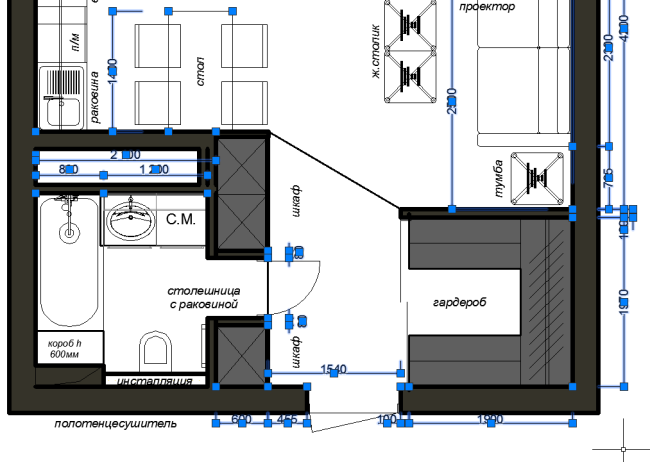

Затем избавляюсь от ненужных блоков. Все стены расчленяю на элементы, вместо заливки делаю штриховку, толщину линий убираю на минимум. Получаю вот такую красоту:

Теперь всё хорошо: чертёж чёткий и ясный, лишних элементов нет, всю мебель и сантехнику я могу мгновенно убрать с чертежа. Я ещё какое-то время удаляю с чертежа ненужные элементы и штрихи, чтобы получилось ещё чище.

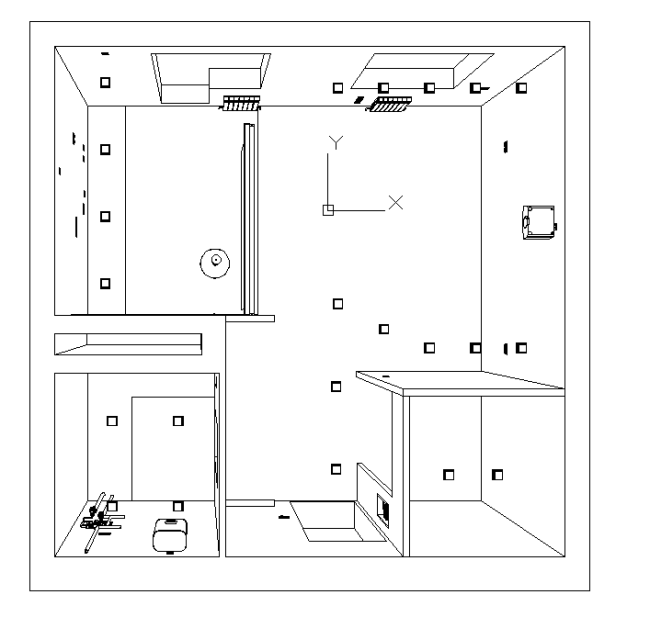

На этом чертеже только мебель и стены, а все элементы электрики мне были предоставлены на визуализации, нарисованной в SketchUp.

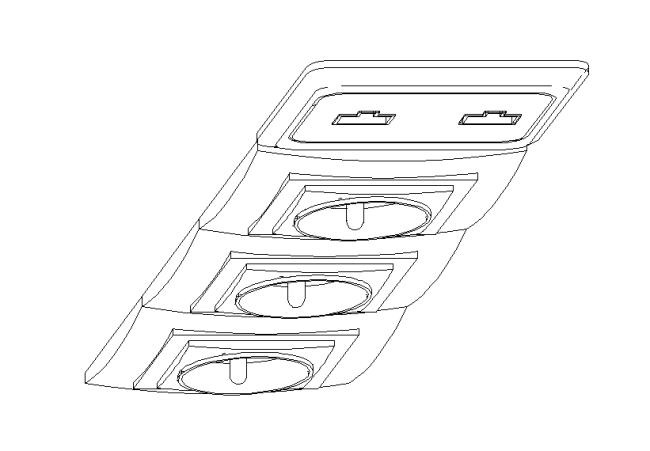

Я поражаюсь тому, насколько детально отрисованы все элементы в SketchUp. Посмотрите, например, на розетки:

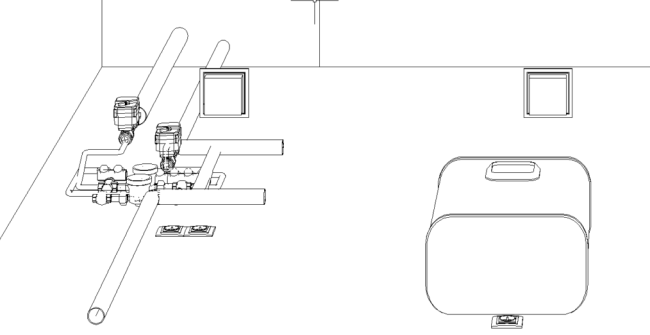

А вот счётчики и краны перекрывания воды в ванной:

Нужно потратить некоторое время, чтобы перенести на мой чертёж свет, розетки и выключатели. Их всех помещаю в разные слои чертежа: Освещение, Розетки и Выключатели.

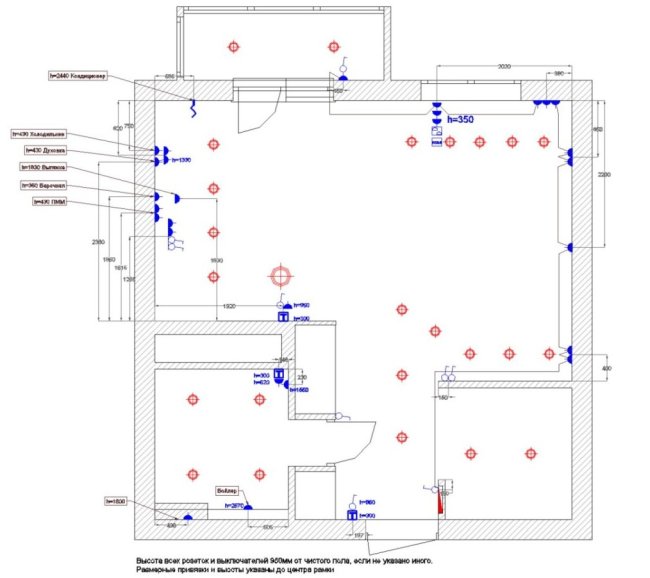

Получаю красивый план с размещёнными на нём элементами с размерными привязками.

С этим чертежом уже можно полноценно работать.

Продолжение: Умный дом в квартире-студии, часть 2 — Кабели.
