Fibaro RGBW — это круглый модуль в подрозетник, такой же, как и реле и диммер, предназначенный для управления различными светодиодными лентами. Выглядит вживую так:

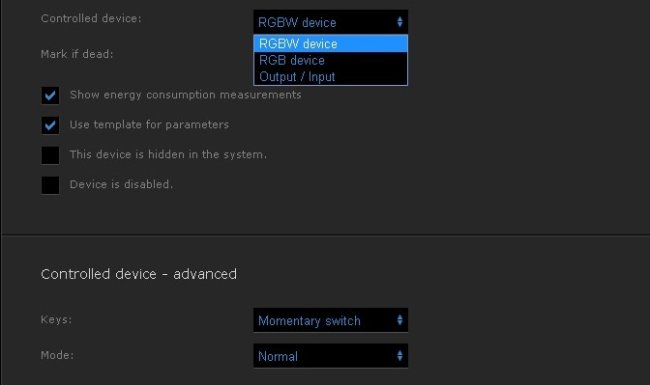

Питается от 12 или 24 вольт постоянного напряжения. Можно подключить RGB или RGBW ленту. Есть 4 входа для управления лентой. Собственно, у устройства три возможных режима работы: как контроллер RGB, контроллер RGBW или модуль входов-выходов.

Режим управления лентой

Мы имеем 4 канала управления (по одному на каждый цвет), на каждый канал максимальный ток составляет 6А, но максимальный ток по всем четырем каналам 12А. То есть, если мы подключаем RGB ленту напряжением 24В, то максимальная мощность ленты составит 288Вт, 20 метров ленты стандартной мощности. Это достаточно много.

А белую ленту 9,6 Вт на метр можно подключить длиной 15 метров. Если нужно больше, то ставим усилитель.

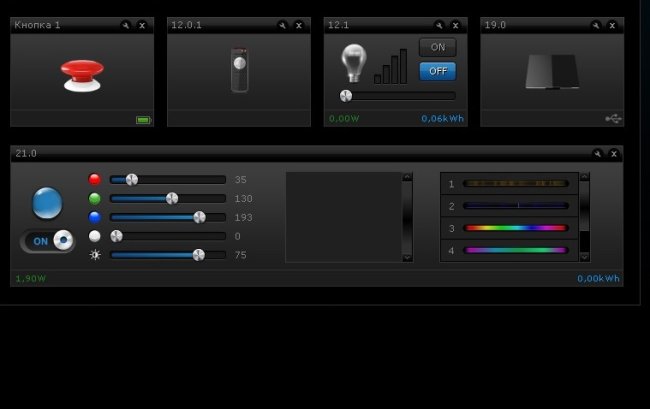

Вот так в списке устройств выглядит управление RGBW лентой:

В нижнем левом углу энергопотребление, в середине избранные цвета (сейчас список пустой), а справа перечень программ. Программы — очень интересная штука. Мы можем создавать любую последовательность изменения цвета ленты.

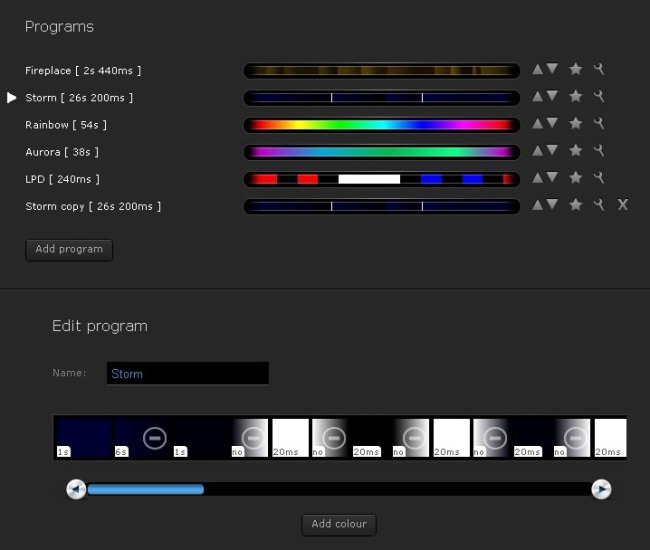

Это программа «Шторм». 1 секунду синий цвет, 6 секунд переход на более тёмный цвет, затем секунда темно-синего, затем несколько подряд короткий вспышек белого. Очень здорово получается. А «Fireplace» симулирует огонь. Можно легко создавать новые программы.

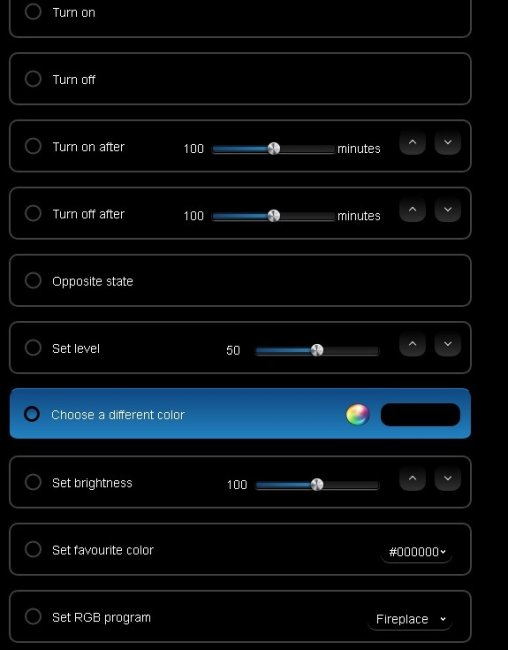

Вот варианты того, что можно сделать с модулем по событию другого модуля:

На входы можно подключить кнопки, которые будут напрямую управлять лентой. Либо каждая кнопка на свой цвет, либо

Режим входов-выходов

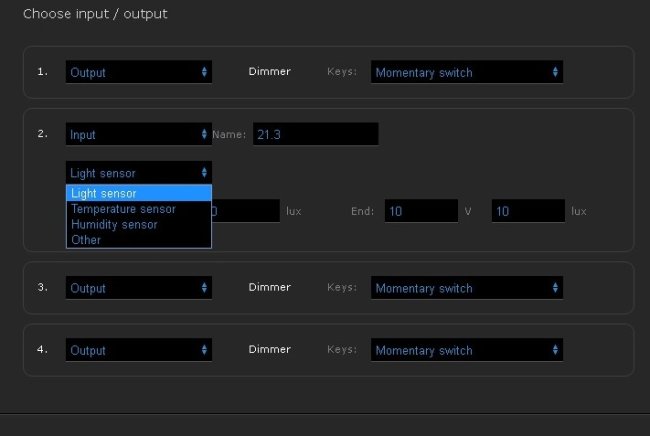

В этом режиме мы можем подключать к модулю устройства с аналоговым выходом 0-10В на 4 входа.

В настройках задаём минимальное (соответствующее 0 В) и максимальное (соответствующее 10 В) значение входного напряжения и диапазон входных напряжений. Модуль удобно работает с внешними датчиками температуры, влажности и освещенности, но можно подключить вообще любой датчик.

Также мы можем управлять лампами накаливания с напряжением питания 12 или 24 вольта. Очевидно (хотя я не пробовал), мы можем выдавать управляющий сигнал 0-10В на различные устройства вроде регуляторов скорости и мощных диммеров.
