У многих функция «отключение всего света одной кнопкой» плотно ассоциируется с умным домом, так как это самый понятный его элемент. Самый простой сценарий — это выключить весь свет сразу при уходе из дома. Для того чтобы реализовать такую возможность, система Умный Дом совершенно не нужна, всё можно сделать гораздо проще.

Для этого нужно в электрощиток поставить контактор, который по внешнему сигналу будет отключать свет квартиры или дома. При желании можно поставить контактор ещё и на отключаемые розетки (вот отдельная статья на эту тему).

Контактор, он же пускатель — элемент, который ставится на DIN рейку и позволяет по управляющему сигналу включать и выключать мощную нагрузку. Вот, например, контактор ABB EN20-20N-06.

Стоит порядка 3.5 тысяч рублей, управляет током до 20 ампер (4400 ватт), чего, как правило, достаточно для света небольшой квартиры. Удобный плюс — наличие на нём переключателя для того, чтобы вручную его включить или выключить.

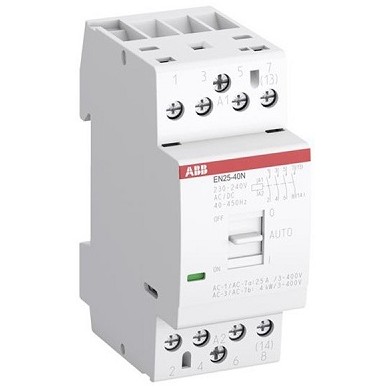

Вот вариант ABB EN25-40N-06 для трёхфазной сети, такой же контактор с четырьмя полюсами коммутации:

У этого контактора 4 группы контактов, он может коммутировать как 4 независимых линии, так и трёхфазную нагрузку, ток каждой группы контактов у него до 25 ампер. Есть аналогичные модели EN40 на 40 ампер и EN63 на 63 ампера, это ток на каждую из 4-х группу контактов. Данная модель контактора удобна благодаря возможности ручного управления. Такого контактора вполне достаточно в большинстве случаев, чтобы полностью отключить весь свет квартиры или загородного дома с трёхфазным питанием.

На верхние контакты подаётся ввод питания, с нижних оно идёт на освещение. Можно наоборот, не имеет значения. На контакты А1 и А2 (они сверху и снизу по центру) надо подать управляющее напряжение. У контакторов ABB есть модели с управляющим напряжением 24, 48, 110 и 230 вольт постоянного или переменного тока. Если модель заканчивается на «-06», то управляющее напряжение 230 вольт.

У всех других производителей вы тоже без труда найдёте аналогичные контакторы. Лучше искать с переключателем на корпусе: дороже, но удобнее.

При работе с промышленным контроллером, который обычно подаёт 24 вольта на дискретные выходы, лучше использовать контактор с напряжением питания катушки 24 вольта (в случае с ABB модель заказчивается на «-01»). Если контроллера и какой-либо автоматики нет, то удобнее использовать питание катушки 230В.

Кстати, большинство контакторов нормально-открыты, то есть, при отсутствии управляющего напряжения цепь разомкнута (свет вылючен). Есть контакторы с нормально-замкнутыми контактами, на них надо подать напряжение, чтобы они разомкнулись, но они попадаются реже.

Ещё один вариант — импульсные реле, на которые надо подавать не управляющее напряжение, а короткий импульс (серия ABB E290). Можно использовать моностабильные клавиши выключателя. Один раз нажали — включилось, ещё раз нажали — выключилось. Это даст нам возможность управления импульсным реле света из нескольких мест.

Более интересный вопрос в том, как управлять функцией «выключить всё».

Управление обычным выключателем

Простой вариант — с настенного выключателя. Обычный бистабильный (классический) выключатель. Нажали вниз — всё выключилось, нажали вверх — включилось. При этом свет включится в то состояние, в котором он был в момент выключения. Выключатель просто подаёт 230В управляющего напряжения на контактор.

Можно с одного выключателя выключать сразу свет и розетки, а можно поставить два разных выключателя для разных целей.

Можно поставить разные выключатели для отключения света разных этажей или разных зон.

Карточный выключатель света

Точно такой же, как в отелях стоит на включение и выключения всего света и розеток.

В него вставляется любая карта подходящего формата. Карта просто нажимает на кнопку внутри устройства. Стоит такое устройство от 500 рублей, уставится в обычный подрозетник. Плюс от предыдущего варианта — его не нажать случайно.

Минусы: во-первых, подойдёт абсолютно любая карта, во-вторых, надо эту карту класть рядом (потеряется) либо носить с собой. Ну и не так красиво, дома всё-таки не отель.

Считыватель бесконтактных ключей

Этот вариант гораздо более удобный и надёжный.

Наверное, у каждого на ключах есть бесконтактный ключ-капля от калитки или домофона:

На стене нам понадобится разместить считыватель ключей со встроенным контроллером, например, Matrix IIK

Снаружи он выглядит как белый прямоугольник с маленьким светодиодом. К нему нужно подвести питание 12В, на плате находится реле. Есть два режима работы: подача короткого импульса по прикладыванию запрограммированного ключа или включение-выключение реле по прикладыванию ключа. Можно запрограммировать все свои ключи. Поддерживаются любые ключи формата EmMarine (ключи-капли), а также бесконтактные карты этого формата. Есть модели с поддержкой более защищённых от копирования, но менее распространённых карт Mifire.

Работает и с контакторами, и с импульсными реле. Самое интересно, что этот считыватель можно спрятать, полностью заклеив обоями, например. Дальность считывания — порядка 1-2 сантиметров. Главное, не закрывать его металлическими элементами.

То есть, во-первых, он может быть незаметным, во-вторых, не нужно носить отдельный ключ или карту, в-третьих, его не активировать случайно.

Этот считыватель предназначен для систем контроля доступа, у него есть разъём для подключения «кнопки выхода», по нажатию которой контроллер также изменит состояние реле или даст импульс. Можно вывести куда-то эту кнопку и использовать как резервный вариант на случай потери ключа.

Управление светом с нескольких мест

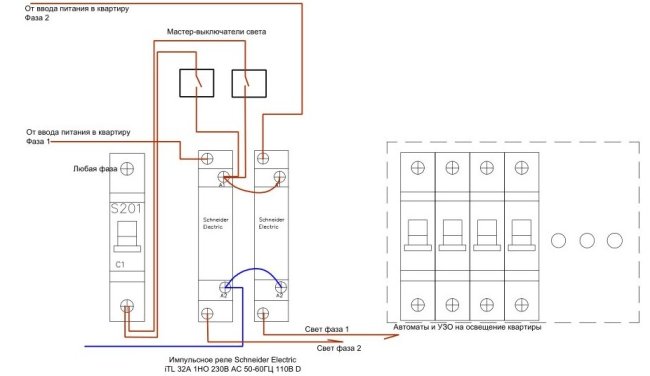

Задача простая: выключать свет или от входа в квартиру или, например, из спальни. Тут нам понадобится импульсное реле, которое меняет состояние, получая импульс 230В от любого источника. Вот схема работы:

В этой схеме два импульсных реле, потому что свет квартиры висит на двух разных фазах, их надо подключать через разные реле. Либо можно использовать импульсное реле с двумя группами контактов. На мастер-выключатели подаётся 230В, они подают импульс на реле для изменения состояния. Мастер-выключателей в этой схеме может быть и больше, сколько угодно.

Можно один из мастер-выключателей заменить за карточный выключатель, а другой на считыватель ключей, это как удобнее.

Можно в качестве устройства управления поставить кодонаборную клавиатуру, на которой надо набрать 4- или 5-значный код для включения-выключения света, но это уже менее удобно.

Размещение мастер-выключателя

Тут стоит задуматься о том, как разместить выключатель таким образом, чтобы на него не нажимали случайно. Поставим на видном месте у входа — будут на него нажимать для включения света в прихожей. Так что стоит его ставить в менее заметном и очевидном месте, либо, как я писал выше, вместо него делать считыватель бесконтактных ключей или менее заметную кнопку.

Важно! Не забывайте включить свет

У варианта общего отключения света (как и розеток) через контактор, про который я писал выше, есть один недостаток — после того, как вы отключили весь свет нажатием выключателя, надо не забыть повторным нажатием выключателя этот контактор включить. При включении контактора свет перейдёт в то состояние, в котором он был в момент выключения. То есть, вернуться домой и сразу пытаться включать свет с обычных выключателей, не включая мастер-выключатель, не получится.

Да, в этом есть некоторое неудобство, это расплата за простоту выключения всего света контактором. Решить эту проблему позволяет разве что система Умный Дом. Вот один из простых вариантов:

Использование модулей реле Wirenboard

Wirenboard — это российское оборудования для систем автоматизации. Модули реле отлично подходят для реализации управления освещением.

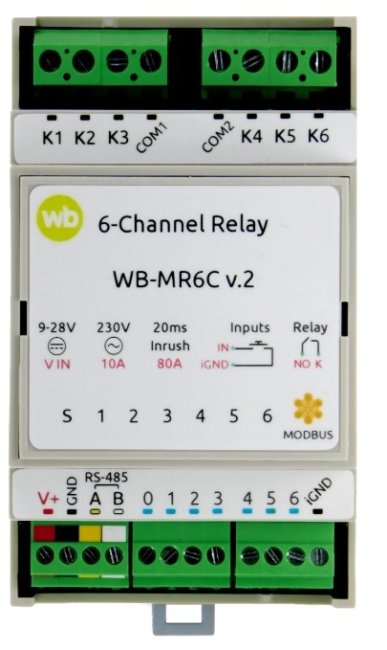

Вот 6-канальное реле Wirenboard WB-MR6C v.2, стоит 3500 рублей. На реле, клеммы которых размещены на модуле сверху, подключаем линии освещения. А на входы, клеммы которых снизу, подключаем выключатели слаботочным кабелем (витой парой, как правило, удобнее всего — ещё и сэкономите на стоимости кабеля).

При нажатии на выключатели меняется состояние соответствующего выхода модуля. При подаче сигнала (точнее, объединения с клеммой iGND) на вход 0, все выходы выключаются. В такой схеме надо до всех групп света вести кабель питания напрямую из щита, а до выключателей — слаботочные кабели (можно и силовые, но зачем). Также у Wirenboard есть модули диммеров, модули управления светодиодными лентами разных типов. Если добавить в систему контроллер Wirenboard 6, то можно будет реализовывать сложные сценарии и скрипты, в перспективе управление голосом и прочие функции систем Умный Дом, но можно контроллер не добавлять, тогда будет простая логика работы света от выключателей.

Выключатели могут быть как импульсные (которые отжимаются обратно после нажатия), так и классические двухпозиционные.

Чем мне нравится такая схема, так это гибкостью. Всегда можно изменить назначение любой клавиши любого выключателя, можно управлять одной группой света с любого количества клавиш и наоборот — любым количеством групп света с одной клавиши (это называется сцена света). Захотели через 10 лет поставить любую систему Умного Дома — все кабели уже проложены как надо. Захотели вообще не ставить никакой автоматики — поставили обычные реле. Никаких распределительных коробок не надо, на выключатели идёт витая пара, что особенно для деревянных домов хорошо.

Подробнее про Wirenboard можно почитать в моих статьях:

• Подбор оборудования Wirenboard и проектирование системы
• Wirenboard: входы-выходы и скрипты
• BARY — Программное обеспечение для визуализации Wirenboard и не только

А вот статья про общее отключение розеток.
