Расскажу о том, что мне важно увидеть в дизайн-проекте, чтобы у меня не было вопросов к дизайнеру.

Эти моменты касаются элементов электрики: розеток, выключателей, освещения. Обычно я не жду от дизайнера расстановку датчиков протечки воды, выводов для штор с электроприводом или точек доступа Wi-Fi, хотя, конечно, это здорово, если оно обозначены — меньше вопросов будет у меня к заказчику, даже если я посчитаю нужным скорректировать эти места.

Представим, что мне выслали какой-то предфинальный дизайн-проект, я 5 минут его просматриваю и пишу заказчику, что мне в нём не хватает. На что я обычно обращаю внимание:

В дизайн-проекте не все помещения, которые должны быть в моём проекте

Это странно, но это достаточно распространённая штука: в дизайн-проекте отсутствуют какие-то помещения.

Причины я понимаю: у дизайнеров стоимость проектирования обычно считается по квадратным метрам, причём, стоимость за метр гораздо выше, чем у меня, достигает 5 тысяч рублей и выше. Поэтому «избавляются» от технических помещений. В квартире это может быть лоджия или даже кладовая. В загородных домах котельная, терраса, кладовая, гараж, иногда мансарда или весь цокольный этаж.

Дизайнер поступает, на мой взгляд, правильно, выполняя свой проект так, как будто этих помещений вообще не существует. Экономия для заказчика имела бы смысл, если бы, передавая мне дизайн-проект в работу, он прикладывал к нему полный план всех помещений с обозначенными своей рукой (или на компьютере) розетками, выключателями и светом в отсутствующих в дизайне помещениях. Но зачастую получается так, что мне об этих помещениях ДАЖЕ НЕ ГОВОРЯТ, и вот это крайне неприятно.

Недавно был случай: я обсуждал проектирование загородного дома, и когда спросил, где будет электрощит, получил ответ, что он в гараже. Гараж в дизайн-проекте отсутствует полностью. И мне предлагалось его не рисовать. Но ведь в гараже кроме электрощита ещё находятся отопительный котёл, ввод воды, коллекторы, зарядка электромобиля. А ещё там есть ворота, свет, розетки. Как делать проект электрики и автоматики без гаража? Переговоры зашли в тупик, потом я согласился нарисовать у себя этот гараж со всем, что внутри, за дополнительные 10 тысяч рублей по чертежам от руки, но выяснилось, что в доме сделана система отопления вообще без проекта, и от работы я отказался. Тут всё взаимосвязано, как мне кажется: отопление без проекта, дизайн без гаража, непонимание моего объёма работы по рисованию гаража без исходника — всё это приведёт к проблемам.

Так что я не против того, что в дизайн-проекте отсутствуют какие-то помещения, но пость они либо будут обозначены условно, без проработки расстановки элементов, либо мне будет передана в любом виде информация по этим помещениям.

Дизайн не даёт понимание по типу осветительных приборов

У заказчика с дизайнером могут быть разные договорённости. Например, о том, что проект освещения будет «условным», то есть, показаны выключатели и показаны включемые от них светильники без конкретики того, что это за светильники. А заказчик будет уже на месте как-то решать, будет светильник встраиваемым, накладным, точечным, люстрой. Это экономия очень сомнительная, потому что решать, каким будет свет, всё равно придётся, и запланировал ли заказчик на это время и усилия, непонятно. И вообще, важно, что если договорённость по детализации дизайна именно такая, заказчик должен это понимать, а не просто он ухватился за предложенный более дешёвый вариант работы.

Мне, как проектировщику электрики, важно точно понимать по каждому светильнику:

• Напряжение питания
• Мощность, если напряжение отлично от 230 вольт
• Способ управления светильниками: вкл-выкл, диммирование TRIAC, DALI
• Если это лента, то тип ленты (белая, MIX, RGB, RGBW, RGBWW), удельная мощность на каждый канал, длина

В идеале, было бы здорово видеть модели светильников, по ним можно найти техническое характеристики.

Если их нет, то просто характеристики: диммируемые точечные лампы, трек с DALI, белая лента 10 ватт на метр, недиммируемая настенная лампа.
Важно, чтобы у заказчика было чёткое понимание того, до какой степени будет проработан дизайн, чтобы не было сюрпризов.

Как бывает: в дизайн-проекте нарисована на потолке линия. Что это такое: лента, линейный светильник, трек? Дизайнер говорит: «я не занимаюсь подбором осветительного оборудования, это просто какой-то светильник, который выберет заказчик». Я, как проектировщик электрики, не готов выбирать осветительные приборы. Я могу подвести туда кабель 3х1.5 и подать от щита 230 вольт через реле, ну а если это будет лента или трек с DALI? Кабель нужен будет другой и управляющее оборудование в щите другое.

Собственно, свет — самая сложная часть почти всех проектов, которых я выполняю. Поэтому мне и важно перед оценкой стоимости проектирования посмотреть план освещения из дизайн-проекта. Причём, половина сложности работы может быть в проектировании кабелей и управляющих элементов в щите, а вторая половина в том, чтобы выяснить, какая группа света что собой представляет. Так что если в дизайне очень сложный свет, но чётко указаны модели и характеристики светильников, то полдела уже сделано.

Небольшой пример из дизайн-проекта:

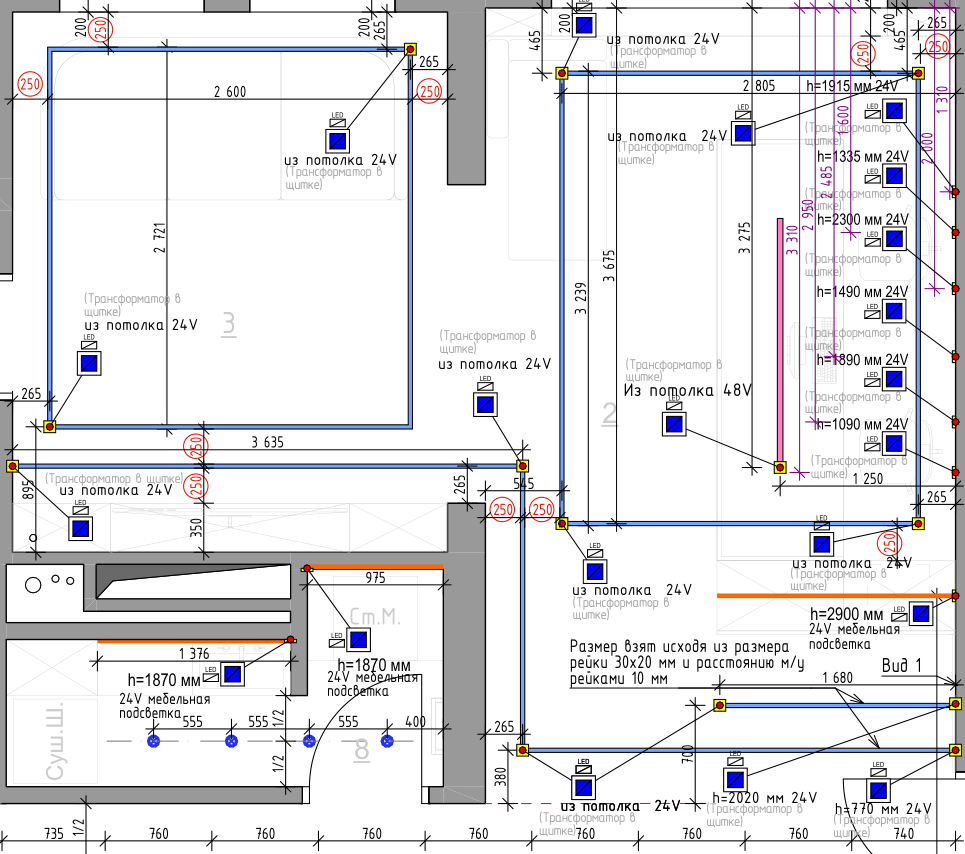

На потолках помещений нарисованы синие линии. Подписаны в условных обозначениях как «встраиваемый линейный светильник». Не «светодиодная лента в профиле» (она тоже есть, обозначена оранжевой полосой), а именно «линейный светильник». Подписано также, что нужно выводить для него питание 24 вольта. Что представляет собой светильник? Самое главное, какая у него мощность на погонный метр? От мощности зависит ток, а от тока сечение кабеля и мощность блоков питания.

Спрашиваем дизайнера, он говорит, что это «светящаяся полоса, но, вроде, не лента, я на другом объекте такое видел». Вопросов очень много. Может, это всё-таки лента? Может, всё-таки, встраиваемый трековый светильник? Может, у него свой встроенный в корпус блок питания? Просто выводить 24 вольта, потому что так написано в дизайне, я не буду, мне нужна конкретика по тому, чем мы управляем. После долгих размышлений эти синие линии превратились в треки с DALI со встроенными в шинопровод блоками питания. То есть, вообще всё другое! От щита тянем 230 вольт и 5-жильный кабель для управления по DALI.

Ещё на чертеже есть розовая линия. Подписана как «накладной линейный светильник», указано питание 48 вольт. Тоже никакой информации. Заказчик в этой квартире — не тот человек, который будет ходить по салонам света и выбирать приборы для квартиры по списку, ему нужно, чтобы дизайнер подобрал светильники, инженер нарисовал кабели, рабочие сделали. А тут дизайнер нарисовал линии разного цвета, ещё и приписал напряжение питания из каких-то своих соображений.

Пусть, например, дизайнер скажет «это светодиодные ленты во встроенном в потолок профиле». Стало более понятно, но какой они мощности? В моём примере это вообще основное освещение квартиры. Потолки высокие. Лента должна создавать достаточно яркий свет, чтобы не было вечером темно. То есть, нужно посчитать световой поток от ленты, учесть поглощение света рассеивающим экраном и понять, достаточно ли будет света. Это делается в специальном программном обеспечении или по готовым таблицам. Фирмы по продаже освещения обычно делают такие расчёты, важно понимать, что сначала нужно подобрать ленты, а потом передавать информацию мне в работу. Просто поменять ленту на более мощную может не получиться, потому что от мощности ленты зависит сечение кабелей и мощность усилителей.

Собственно, это одна из причин популярности трековых светильников в интерьерах: если света будет не хватать, можно легко добавить светильники на шинопровод.

На прошлой неделе мне позвонил заказчик, которому дизайнер сказал, что блок питания нужно размещать на удалении не более 10 метров от ленты. Заказчик решил проверить и нашёл в интернете мои статьи про выбор кабелей для ленты и размещение блоков. Откуда в голове у дизайнера информация про именно 10 метров? Это универсальная цифра, независимая ни от чего? Я полагаю, что она была написана в инструкции к какому-то конкретному светильнику и учитывала его мощность и сечение кабеля к нему, а дизайнер её запомнил.

Очень важно на момент проектирования точно понимать, что представляет собой каждый светильник. Выбор кабеля к нему — это расчёт по известным формулам, ни в коем случае не «проложим потолще на всякий случай» и не «на другом объекте так делали».

В дизайне нет комментариев по назначению розеток

Неудобно, когда назначение розетки непонятно.

Разумеется, не требуется указывать назначения для всех бытовых розеток, но если розетка предназначена для конкретного устройства, важно в проекте указать, зачем она нужна.

Вот пример:

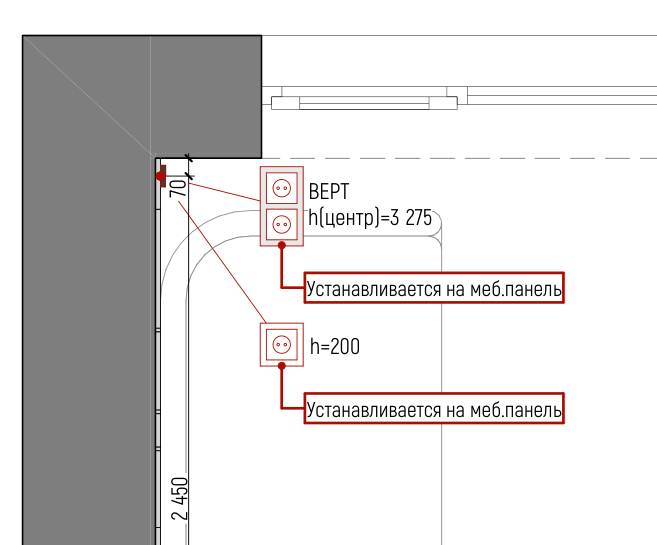

У окна на высоте 3725мм стоят две розетки. Зачем они?

В этом конкретом случае одна из розеток предназначена для гирлянды, а вторая для привода шторы.

Гирлянда, согласно моему техзаданию, должда быть управляемой с системы Умный Дом, соответственно, на неё я должен предусмотреть от щита питание отдельным кабелем (можно для удешевления использовать КГВВнг 2х0.75). А привод шторы удобнее подключать через встраиваемую монтажную коробку, тем более, кроме питания, для него нужен кабель управления по RS485 Modbus. В данном стучае я задаю вопрос про назначение этих розеток заказчику, он дизайнеру, потом обратно мне по цепочке, а ведь это всё лишнее время, которое можно было не тратить, если бы розетки были подписаны.

В розетках кухни важно понимать, какая предназначена для духовки, потому что на духовку нужен отдельный кабель от щита, она мощная.

Также важно понимать, какую розетку диайнер предусмотрел для электрической варочной панели, чтобы обозначить не розетку, а вывод кабеля — варочной панели в общем случае нужен в зависимости от количества фаз питания либо кабель 3х6, либо 5х2.5.

Ещё розетка, расположенная на большой высоте, может быть дизайнером предусмотрена для точки доступа Wi-Fi. А для точки доступа нужен либо просто вывод из стены витой пары (если питание PoE), либо электрическая розетка рядом с LAN розеткой (для устройств типа Netcraze Buddy).

В общем, для специфических розеток важно указывать назначение, чтобы я корректировал их размещение и учитывал при проектировании.
