Расскажу про красивый настенный термостат Danfoss WT-DM c поддержкой работы по RS485 Modbus. Он подходит для локального управления отоплением (то есть, с кнопок на термостате) и для управления с системы Умный Дом.

Отлично подойдёт для интеграции с системами умного дома Larnitech, Wirenboard, автоматикой Signetics, Beckhoff, Овен и ещё какой угодно с поддержкой Modbus.

Достаточно хорошо распространена в России модель Danfoss WT-D (без буквы М в конце), но там нет Modbus, так что важно не перепутать.

Габариты термостата 86х86х16мм, встраиваемый монтаж, для работы нужно питание 85-250 вольт.

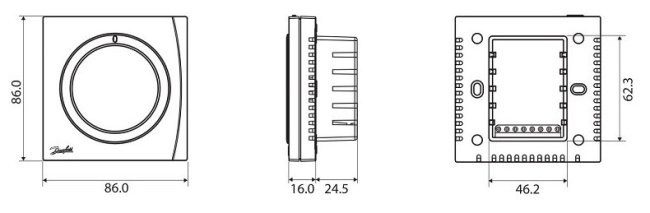

Размеры термостата:

Особенности термостата:

• Белая подсветка экрана
• Функция «Ушел» (Away)
• Блокировка от детей
• Три режима работы: по температуре воздуха (по умолчанию), по температуре пола, по температуре воздуха и пола
• Задание минимальной и максимальной допустимой температуры
• Калибровка температуры

Есть два способа подключения термостата к системе Умного Дома:

• Подключить управляемый прибор (например, привод на радиаторе или коллекторе) напрямую к термостату и управлять им через термостат. Можно управлять электрическим тёплым полом, но только с мощностью до 660 ватт.
• Подключить управляемый прибор к реле в щите или управлять им с контроллера Умного Дома, а термостат служит только как датчик температуры воздуха (пола) и панель управления температурой.

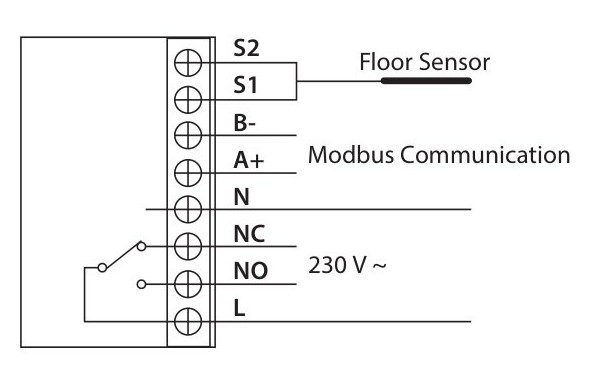

Для подключения термостата к системе нужно протянуть к нему питание 230 вольт и шину modbus (кабель FTP 5E либо любой другой кабель, пригодный для использования в качестве шины).

У термостата есть серьёзное ограничение — максимальный ток нагрузки составляет всего 3 ампера, то есть, 690 ватт. Это значит, что к нему можно подключить не больше 3-4 квадратных метров электрического тёплого пола. Если нужно больше, то либо подключаем нагрузку через реле в щите, либо ставим рядом с термостатом отдельное реле с напряжением управления 230 вольт.

Для работы системы Умного Дома Larnitech с modbus нужен модуль Larnitech DW-RS485 (на DIN рейку) или Larnitech BW-RS485 (круглый, в подрозетник), один такой модуль может работать с количеством термостатов до 10 штук. Драйвер для этих термостатов в системе Larnitech уже есть.

Для работы системы Wirenboard с этим термостатом дополнительно ничего не нужно, порты modbus там уже есть. Можно сделать отдельную шину modbus чисто для термостатов для удобства и большей надёжности.

Если термостат не управляет напрямую мощным нагревателем, то можно к нему протянуть кабель питания типа 2х0.75 для его собственного питания 230 вольт. Такого же кабеля хватит при управлении приводом на радиаторе. Заземлять в термостате нечего.

Использовать один модуль Larnitech RS485 для работы с термостатами и чем-то ещё нельзя, один модуль — один тип устройств, так драйвер устроен. То есть, если у вас термостаты полов, управляемые по modbus электрокарнизы и вентмашина, то нужны три модуля RS485.

В термостат Danfoss WT-DM встроен датчик температуры воздуха, можно подключить к нему ещё датчик температуры пола. Артикул датчика температуры пола FH-CWF.

У термостата Danfoss WT-DM стоимость в России 98 евро, выносной датчик температуры тёплого пола стоит 11 евро. Получается, можно удобно расширить функционал системы и немного сэкономить на выходах реле и датчиках температуры.

• Конвекторы Varmann Qtherm
• Увлажнители Carel HeaterSteam (ранее поддерживались только HumiSteam)
• Вентиляционные системы Turkov

Все эти устройства достаточно популярны в России, я их часто встречаю в проектах.

Термостаты Danfoss WT-DM можно заказать через меня.

Спецификация протокола Modbus: Danfoss Modbus Protocol_VFCUA12P.pdf

Инструкция к термостату: BasicPlus2_WT-DM_VDCUD102.pdf

Общая инструкция и настройка работы modbus: BasicPlus2 WT-DM_User Guide.pdf

Ещё одна инструкция, там тоже есть настройка modbus и схемы подключения: DHS- WT-DM20180623.pdf

Эти 4 инструкции во многом пересекаются, если чего-то не нашли в одной, может быть в других.

С марта 2023 года термостаты отсутствуют на остатках в России, новые не поставляются. Если появятся какие-то новости по качественным термостатам с Modbus, я напишу об этом здесь.
