Система контроля протечки воды, наверное, самая распространённая из всех систем, которых многие относят к «умному дому», поскольку это что-то наиболее простое для понимания, её полезность очевидна.

Я несколько раз слышал от людей (которые слышали словосочетание «система контроля протечки», но не изучали принцип работы) мнение о том, что система считает расход воды на входе в квартиру или дом, и если вода идёт, когда идти не должна, значит, где-то протечка. Так делать совершенно неправильно. Но я даже один раз проектировал на базе ОВЕНа систему, работающую именно так: кнопка «ушёл» и счётчики с импульсными выходами, сколько-то импульсов разрешено, больше — авария. Не реализовывал, к сожалению (или к счастью).

Система работает гораздо проще: когда вода попадает на датчик, система срабатывает, и в зависимости от алгоритма работы либо перекрывает подачу водоснабжения, либо отопления, либо отправляет смс.

Важный вопрос: где ставятся датчики протечки? И не менее важный: не портят ли они интерьер санузла?

Ответ сразу на второй вопрос: они ставятся там, где их почти никогда не видно. И там, где невозможно случайное попадание на датчик брызг воды при нормальной эксплуатации. Никто не кладёт датчик на открытом месте, где его видно, и куда можно плеснуть водой.

Места установки датчика, в порядке повышения степени паранойи:

• На полу за стиральной или посудомоечной машиной. При сливе воды через гибкий шланг есть вероятность протечки из-за плохо закреплённого или уже отслужившего своё шланга. Тем более, что стиралка вибрирует при работе, что увеличивает риск протечки гибкого шланга.
• Под кухонной мойкой. Это не санузел, где мы можем увидеть, если вода протечёт.
• Под ванной или под душевой кабиной.
• Под раковиной с тумбой. Под навесной раковиной без тумбы смысла ставить нет, так как протечки и так будет сразу видно, и больше, чем находится в раковине, воды не протечёт.
• Под коллекторным шкафом или какими-то узловыми соединениями.
• Под отопительным котлом, бойлером, насосами системы отопления.
• За инсталляцией унитаза ставить необязательно. Но если ставите, то надо сделать лючок у пола, чтобы можно было достать датчик протечки для осмотра или замены.
• Под батареями радиаторного отопления.

Вот пример раковины с тумбой:

Очевидно, что если протечёт сифон слива раковины, что случается не так и редко, мы увидим лужу или вода протечёт нам прямо на ноги. Зато, если поставить датчик протечки под такой раковиной, на него будет постоянно попадать вода при умывании. Другое дело — датчик протечки воды под тумбой, стоящей на полу: датчик там не видно, вода на него случайно не попадёт, протечку воды можно не заметить.

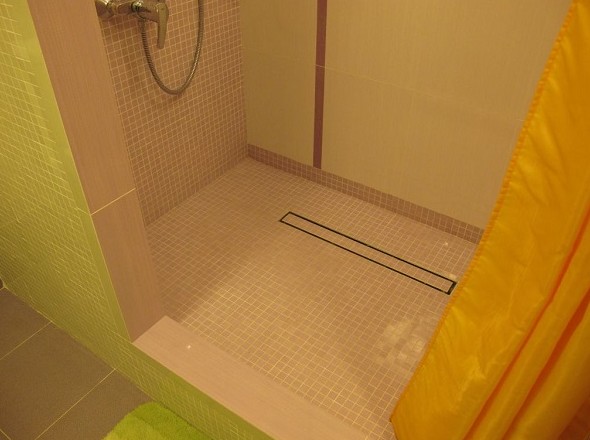

Аналогично, под душевой кабиной или ванной датчик протечки воды нужен обязательно. Под душем с трапом датчик протечки не нужен, его там просто некуда ставить.

Как правило, под батареями отопления датчики ставят нечасто. Но это может иметь смысл.

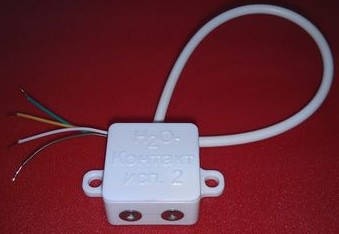

Самый простой датчик протечки воды — H2o Контакт. Он выглядит так:

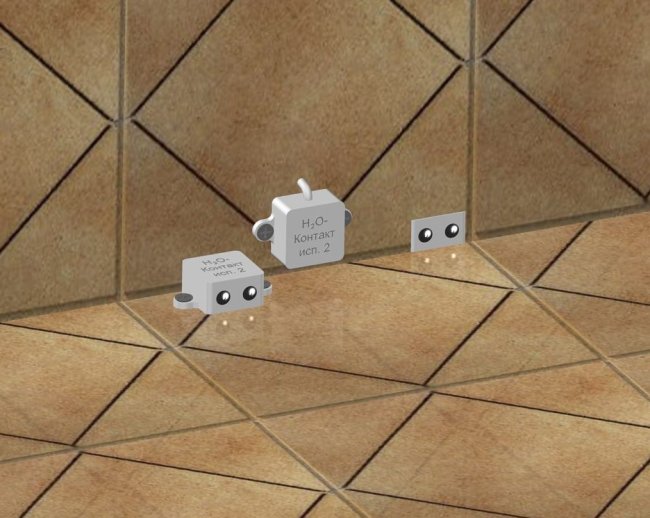

Из него выходит 4-жильный кабель, по двум жилам питание 12 вольт, две другие нормально замкнуты или нормально разомкнуты, в зависимости от исполнения датчика. При желании датчик можно красить в любой цвет, только не закрашивая контакты. Вот варианты установки датчика:

Средний вариант кажется наиболее правильным, там контакты прижаты к полу, если вода разольётся, то попадёт на них.

Правый вариант самый аккуратный, датчик виден минимально, но, во-первых, так установить датчик достаточно сложно, во-вторых, при необходимости его не заменить.

Повторюсь, что на открытом месте датчик стоять не может, только скрыто, где его не видно.

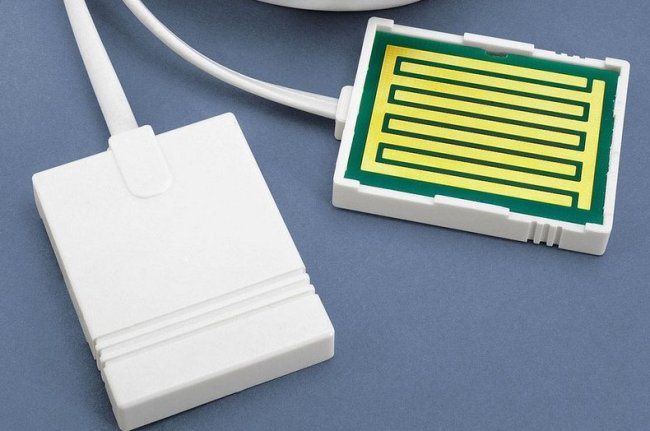

У Gidrolock есть датчики протечки нескольких типов. Одни (WSP) подключаются непосредственно к контрольной панели Gidrolock, которая измеряет сопротивление датчика, но есть и универсальные датчики с питанием 5-24В и выходом «открытый коллектор» (до 100мА и до 30 вольт). Это датчики WSU. Выглядят несколько красивее, чем H2O.

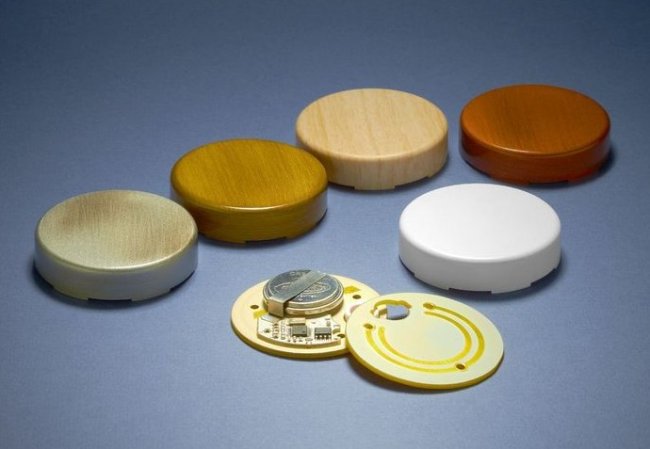

Ещё красивее выглядят радиодатчики Gidrolock, просто вот такая шайбочка с батарейкой, есть даже разных цветов.

При подключении беспроводного датчика к системе Умный Дом контроллер не будет точно знать, какой датчик сработал, он будет снимать сработку с приёмника. Разве что можно поставить для каждого датчика отдельный приёмник.

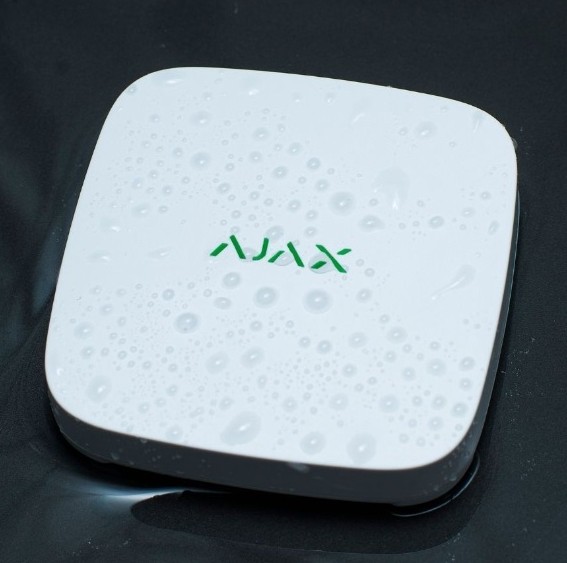

Датчики протечки воды беспроводного типа вообще красивее, чем проводные. Вот датчик системы Ajax:

Размер датчика 56х56х14мм.

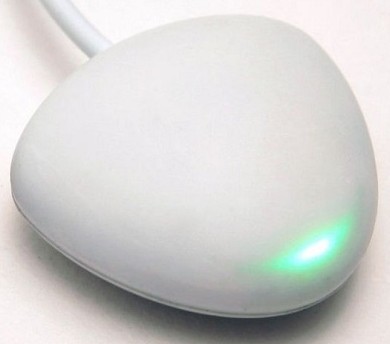

Достаточно красивые датчики протечки воды у Larnitech. Они есть проводного и беспроводного типа (беспроводные работают по bluetooth mesh, нужен соответствующий приёмник в системе Larnitech). Выглядят так:

На датчике индикатор зелёного или красного цвета, то есть, всегда видно по датчику, работает ли он. В системе есть автотест датчиков, они периодически посылают сигнал о том, что они в порядке. Стоимость достаточно высокая — 74 и 95 евро соответственно за проводной и беспроводной датчик.

Для датчиков протечки воды монтируется 4-жильный кабель типа CAB-04 либо ES-04. Витую пару неудобно прокладывать, она толстая и менее гибкая. А ES-04 тонкий, белый и гибкий. До каждого датчика монтируется отдельный кабель, по шине оши не работают.

Обычно кабель для датчика протечки выводится из стыка между стеной и полом, длина кабеля не менее 1 метра. Нужно обязательно надеть на кабель бирку с надписью «Датчик протечки воды», иначе этот кабель во время отделки просто зашьют плиткой, не поняв, что это такое.

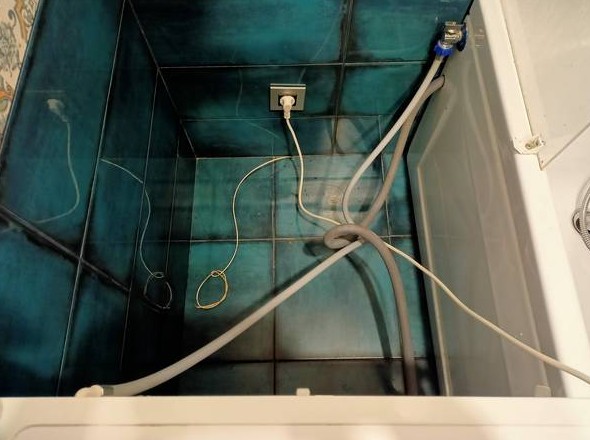

Вот кабель для датчика протечки воды, выходит из стыка плитки между стеной и полом за стиральной машиной.
