Компания Heltun, разрабатывающая оборудование для систем Умный Дом, работающих на беспроводном протоколе Z-Wave, находится в Армении, в Ереване. Основана в 2016 году.

Выпускает термостаты, силовые реле и сенсорные выключатели. Оборудование поставляется в Россию, Европу и Скандинавию.

В этой статье я сделаю небольшой обзор двух силовых реле Heltun: пятиканального реле HE-RS101 и силового реле-термостата HE-HLS01.

Оба устройства мне очень понравились своей универсальностью.

5-канальное реле Heltun

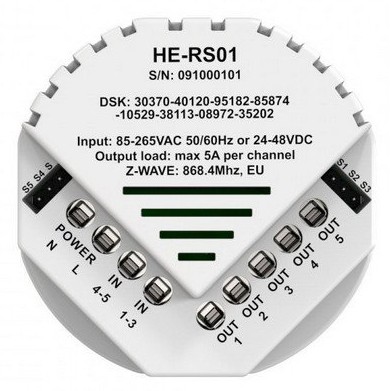

Реле выглядит так:

У модуля 5 выходов и 2 входа. То есть, 5 нагрузок можно запитать от двух разных автоматов, что очень удобно. Нагрузка до 5 ампер на каждый канал.

Также есть 5 дискретных входов типа сухой контакт для подключения выключателей.

Питание модуля может быть 230 вольт, а может быть 24-48 вольт. Коммутировать может любое напряжение, хоть сухой контакт.

Выходы реле можно настроить следующим образом:

• Пять независимых каналов реле
• Три канала реле и один привод электрошторы
• Один канал реле и два фазных мотора для управления шторами

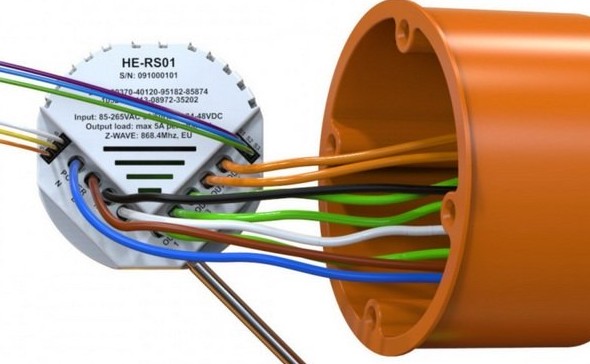

Подходит для установки в подрозетник.

Вот схема подключения:

По схеме видно, что у штор и света разные источники питания, для этого и нужны разные входы реле.

Более детальное описание и стоимость можно посмотреть здесь: https://z-neco.com/catalog/osveshchenie/heltun/1170/

Комплект поставки реле:

В отличие от описания на сайте и картинки на коробке, сам модуль реле неожиданно чёрного цвета.

К модулю приложены инструкция с серебристым теснением, карточка «Security Card» с покрытием софт-тач и набор оконечников для обжимки кабелей. Качество корпуса модуля, коробки и бумажек кажется очень высоким, даже трогать приятно. Made in Armenia.

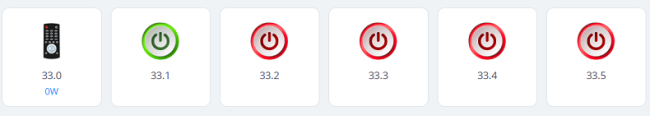

Для добавления модуля в систему нужно перевести контроллер в режим добавления устройства z-wave и нажать дважды кнопку на модуле. Модуль отображается в интерфейсе контроллера следующими устройствами:

Самая левая иконка — это пульт, с ней связаны настройки работы входов и показания энергопотребления модуля. В настройках каждого устройства можно изменить название и иконку. Тогда в приложении Yubii они будут выглядеть так:

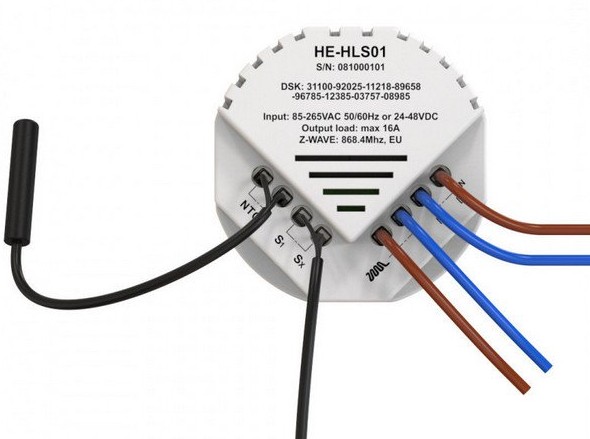

Силовое реле-термостат Heltun

Это реле может управлять нагревателем по датчику температуры. Это может быть электроконвектор, а может быть тёплый пол или водяная батарея, так как подключить на выход можно не только сам нагреватель, но и термопривод на коллекторе или радиаторе.

Максимальный ток коммутации 16 ампер. Можно подключать датчик температуры типа NTC (сопротивление 10кОМ), он в комплекте.

Вот схема подключения:

Питание модуля может быть не только 230 вольт, но и 24-48 вольт. Напряжение нагрузки любое, какое подадим на реле.

Есть вход типа «сухой контакт» для управления с внешнего термостата или выключателя.

Более детальное описание и стоимость можно посмотреть здесь: https://z-neco.com/catalog/osveshchenie/heltun/1169/

Комплект поставки термостата:

К модулю приложены выносной датчик температуры, инструкция с серебристым теснением (есть русский язык), карточка «Security Card» с покрытием софт-тач и набор оконечников для обжимки кабелей.

Для сопряжения с контроллером используется кнопка на передней стороне модуля. Модуль может подключаться к контроллеру в двух режимах: как реле и как термостат. Для подключения в качестве реле надо нажать на кнопку дважды, для подключения в качестве термостата — четырежды. Заранее надо перевести контроллер в режим добавления устройства.

В инструкции к модулям Heltun написано, что если в контроллере есть функция Smart Start, то добавить устройство в систему можно отсканировав QR код, напечатанный на модуле и на Security Card, приложением. У контроллера Yubii Home такой функции, по всей видимости, нет, так как приложение не предлагает подключение таким образом.

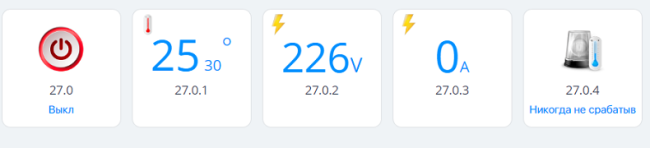

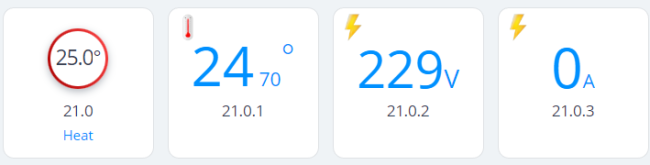

Я подключил модуль к контроллеру Yubii Home как термостат. В web интерфейсе контроллера и в приложении отобразились связанные с термостатом элементы:

Это заданная температура, текущая температура, напряжение питание и ток потребления нагрузки.

Полный перечень устройств, которые появляются в системе после добавления модуля:

Последний пункт — это детектор перегрева, он отключает нагрузку и выдаёт предупреждение при перегреве модуля.

Два устройства electric meter отличаются тем, что одно из них показывает общее потребление электроэнергии за всё время, второе — потребление в данный момент.

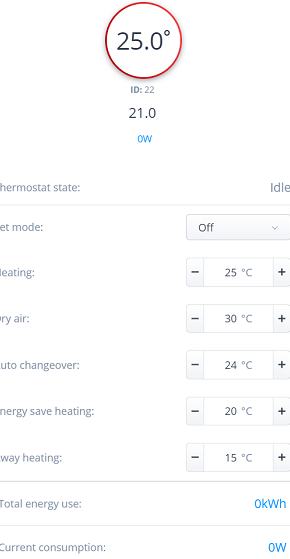

В настройках элемента управления «Термостат» можно менять уставки разных режимов.

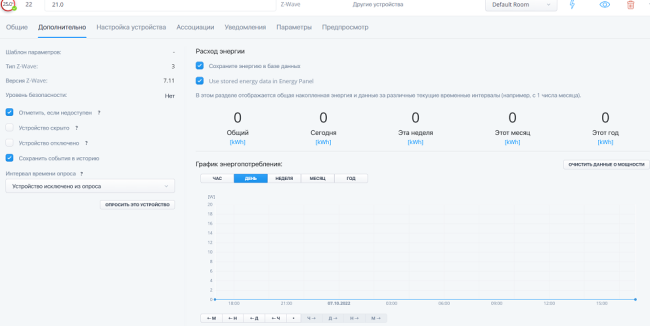

В меню настроек доступно множество параметров устройства, среди которых:

• Помещение, в котором работает устройство
• Иконка (можно загрузить свою картинки 128х128)
• Возможность отключения и скрытия устройства
• График энергопотребления за разные периоды времени
• Ассоциирование устройства (прямая передача команд на другие устройства минуя контроллер)
• Уведомление о недоступности устройства по email или push
• Уведомление о слишком высокой или слишком низкой температуре
• Перенастройка устройства, контроллер его удалит из системы и снова добавит, это может решить какие-то проблемы

В приложении Yubii термостат выглядит так:

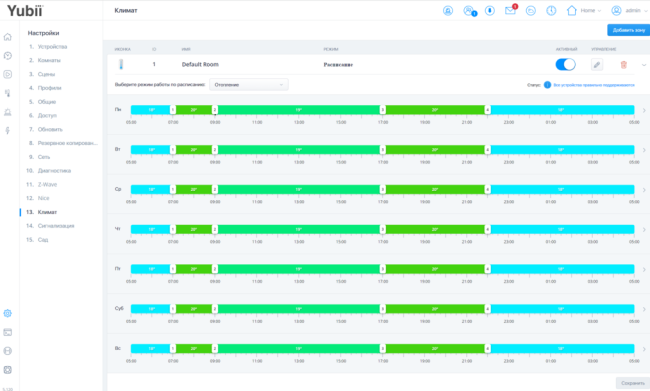

В общих настройках климата контроллера можно задавать расписания работы по помещениям, времени и дням недели:

В режиме термостата замыкание контактов S1 и Sx на модуле приводит к изменению режима работы термостата: comfort, eco, vacation и так далее.

Удалил устройство из системы (переводим контроллер в режим удаления нажимаем дважды кнопку на модуле) и добавил его как реле, а не как термостат. Получаем следующее отображение:

Вместо элемента «Термостат» показан просто выключатель. При замыкании контактов S1 и Sx на модуле реле внутри модуля щёлкает. Так что модуль может работать как мощное реле (16 ампер) с выносным датчиком температуры, измерителем напряжения и мощности и защитой от перегрева.
