Датчики движения для включения света в проходных помещениях, кладовых и санузлах, которых можно было бы подключить к любой системе Умного Дома от Wirenboard до KNX, должны обладать следующими характеристиками:

  • Питание 12-24 вольта. Тогда можно будет протянуть до датчика тонкий кабель типа ES-04-022 или простую витую пару.
  • Выход типа «сухой контакт» или открытый коллектор. То есть, у датчика должны быть два отдельных контакта, которые нормально-замкнуты или нормально-разомкнуты. У некоторых китайских датчиков всего три контакта: два для питания, один с выходом 12 вольт, такие нам не подходят (разве что для контроллера EasyHomePLC, где на дискретный вход надо подавать 12 вольт для срабатывания)
  • Отсутствие встроенного реле. Реле будет щёлкать при срабатывании, это неприятно.

Если рассматривать датчики движения с углом обнаружения 360 градусов (оптимально для небольшого помещения), то у нас есть три варианта для выбора:

Датчики движения охранной сигнализации

Производители Болид, Optex, Риэлта, Satel.

Вот самые распространённые варианты: https://www.tinko.ru/catalog/category/15/

Есть ещё Satel Aqua Ring.

Их всех объединяет одно: они накладные и достаточно крупные. Я обычно в проекты ставлю датчики Фотон-21 как наиболее проверенные.

Датчики движения на 360 градусов для любого Умного Дома - «Умный Дом и решения»

Большие плюсы датчиков от систем охранной сигнализации — низкая цена и отсутствие проблем с наличием.

Если хотим датчика встраиваемого монтажа, который будет выглядеть гораздо аккуратнее, смотрим другие варианты.

Специализированные датчики движения

Эти датчики специально разработаны не для систем сигнализации (хотя и в них могут использоваться), а для управления освещением. Поэтому у них выше чувствительность (чтобы лучше реагировать на мелкие движения) и красивее внешний вид.

Производители: Thermokon, Sensormatik, Steinel. В основном, Германия.

Вот очень компактный Thermokon RDI:

Угол детекции 100 градусов, дальность 10 метров, 80 зон детекции (то есть, очень чувствительный), питание 24 вольта. Диаметр отверстия 26 мм. Стоимость 9150 рублей.

Есть похожий датчик Sensormatic 1401-6130-1000-006, но он с отдельным блоком, который кладётся за потолком. Есть разные варианты менее компактного исполнения, от 5 тысяч рублей.

Если мы хотим совместить низкую стоимость датчиков охранной сигнализации и компактность немецких датчиков, тогда добро пожаловать на Aliexpress.

Датчики движения с Aliexpress

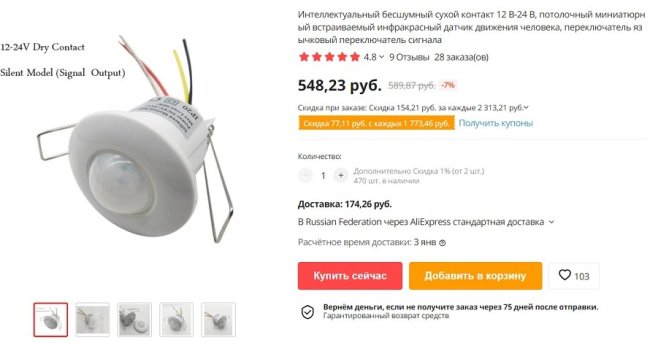

Вот отличный пример: https://aliexpress.ru/item/33001159734.html

Питание12-24 вольта, отдельный выход «сухой контакт», бонусом детекция освещённости (можно выставить предел освещённости, при котором датчик не срабатывает, чтобы не включать свет, когда и так светло).

На высокую чувствительность не рассчитывайте. В отличие от датчика RDI, у которого 80 зон детекции, здесь зона детекции всего одна. Низкую чувствительность надо нивелировать бОльшей задержкой времени выключения.

Вот ещё один вариант такого же датчика: https://aliexpress.ru/item/1005002847889824.html

К сожалению, в описании не написан угол обнаружения. Написано про 360 градусов, это угол по горизонтали, нас больше интересует угол по вертикали, обычно это 100 градусов.

Коммутация напряжения может в датчике происходить бесшумно, а может со щелчком. Щёлкает реле. Не так громко, как если бы оно коммутировало 230 вольт, но тоже слышно. Так что лучше в описании датчика искать слово «бесшумный», как на картинке выше.

Кстати, при проектировании системы с такими датчиками важно понимать область его работы. Зная угол обнаружения датчика и высоту чистового потолка можно нарисовать конус, в котором обнаруживается человек. Для датчика с высокой чувствительностью этот конус должен задевать ногу хотя бы до колена, для датчика с низкой чувствительностью — до пояса. Исходя из этого в помещениях с большой площадью или коридорах надо располагать нужное количество датчиков. Очевидно, что чем выше потолок, тем дальше видит датчик.
