Появление на российском рынке щитов ComfortLine уже далеко не новость, но сейчас (февраль 2021) начали пропадать из наличия щиты ABB серий AT и U, поэтому расскажу о новой серии щитов чуть подробнее.

В большинстве моих проектов квартир в качестве щита используется AT63 (974х824х140мм, 216 модулей) или AT64 (974х1074х140мм, 288 модулей). Разумеется, в разных проектах присутствуют щиты почти всей линейки AT и U (аналогичные встраиваемые), начиная от AT52 (824х574х140мм, 120 модулей), но 63-й и 64-й чаще всего.

Очень просто понимать вместимость щитов серии AT/U: первая цифра означает количество рядов реек, вторая ширину каждого ряда, измеряемую DIN-рейками по 12 модулей. Получается, что AT64 — 6 рядов по 48 DIN мест, итого 288 мест. Нужен щит менее широкий — смотрим, чтобы вторая цифра была меньше. Самый узкий и длинный щит — AT71.

Ещё летом 2020 появилась информация о новой серии щитов, но щитов старых серий на складах в Москве было достаточно много, а новой пока не было. И вот в начале 2021 мне начали поступать вопросы от тех, кому я делал проект, но кто ещё не заказал щит, о том, где взять замену.

В серии ComfortLine три направления:

• ComfortLine CA — навесные шкафы, переработанная серия AT. Глубина 160мм.
• ComfortLine U — встраиваемые шкафы. Глубина 120мм.
• ComfortLine B — навесные шкафы глубиной 215мм для установки EDF-панелей

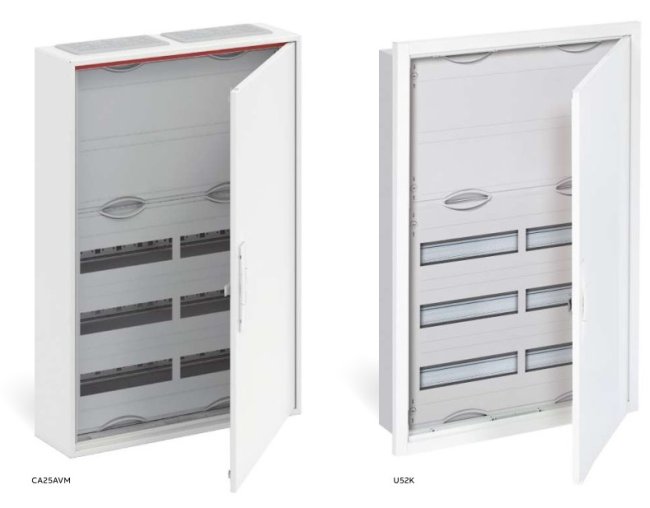

Вот так выглядят шкафы CA и U:

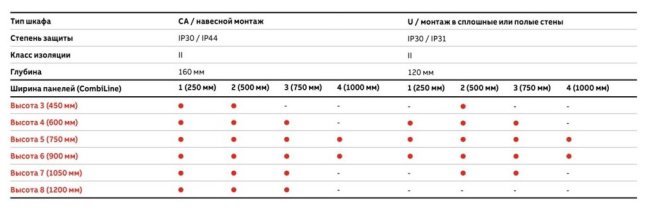

В этой таблице удобно видеть размеры шкафов с разным количеством реек:

По сравнению со старой серией размеры стали более «круглыми», в смысле, ширина панелей быть 250, 500, 750 или 1000мм, высота 450, 600, 750, 900, 1050 и 1200. Ширина и высота самого шкафа на 50мм больше, чем панелей.

То есть, самый крупный щит серии CA, аналог AT64, имеет ширину 800мм, высоту 1250мм и глубину 160мм.

Глубина стала на 20мм больше, это плохо для дизайнеров, желающих, чтобы непонятный железный ящик занимал как можно меньше места, но хорошо для всех остальных, так как больше места для кабелей. И замечательно, что все щиты серии при аналогичной по сравнению с AT вместимостью стали меньше в ширину и больше в высоту. Как правило, при размещении шкафа в интерьере ограничения как раз по ширине.

Наименования щитов поменялись с ног на голову. Теперь щит на 144 модуля, у которого 6 рядов по 2 12-местные DIN рейки в ряду, называется CA26. Такой же вместимости щит CA34, но он шире и ниже.

Самый вместительный щит серии — CA38, размеры 1250 x 800 x 160мм, 288 модулей. По сравнению со старым AT64 он уже на 274мм и выше на 276мм.

После букв CA и двух цифр идут буквы, обозначающие наполнение щита.

• VZRU — наличие винтовых клемм N и PE, DIN рейки по всему щиту
• PZRU — наличие винтовых клемм N и PE, в правой части щита (половине или трети) монтажная плата
• VM — самозажимные клеммы N и PE, в правой части щита медиапанель
• нет букв — будет пустой ящик без наполнения

Вот так выглядит медиапанель в правой части щита.

Я сторонник того, чтобы слаботочное оборудование размещалось в отдельном небольшом щитке либо слаботочном шкафу 19″. Но если очень хочется, то можно разместить так:

Для всех щитов в качестве аксессуаров можно купить прозрачную дверь, дверь с вентиляционными отверстиями, дверь с радиопрозрачной вставкой. Проблема в том, что шкаф на 288 мест с клеммниками стоит 54 тысячи рублей, а дверь с перфорацией и радиопрозрачной вставкой (одна), стоит 35 тысяч рублей. Просто прозрачная дверь — 18 тысяч. Так что лучше сразу заказывать шкаф с нужными дверьми, правда, ждать его поставку придётся, скорее всего, с производства, то есть, порядка 2-х месяцев.

Шкафы серии U аналогичны CA, но встраиваемого монтажа. Размеры у них, конечно, уже не такие ровные, зато в наименованиях моделей первая цифра — количество рядов, вторая — ширина ряда. В общем, ищите нужную модель по каталогу, чтобы не было путаницы. Его легко найти по запросу «каталог abb comfortline».

Клеммы и держатели клемм старых серий подходят для новых серий без проблем.

Щиты серии B — отдельная большая тема. Это пустые ящики для наполнения панелями, то есть, создания нужно вам конфигурации панелей и реек. Максимальный размер — 1400 x 1300 x 215мм, 540 DIN мест (шкаф B59).

Вот пример наполнения шкафа:

Теперь в качестве самого крупного щита буду ориентироваться на 2CPX052539R9999, он же CA38VZRU, 1250 x 800 x 160мм, 288 модулей. Щиты поменьше выбираются из этой линейки:
