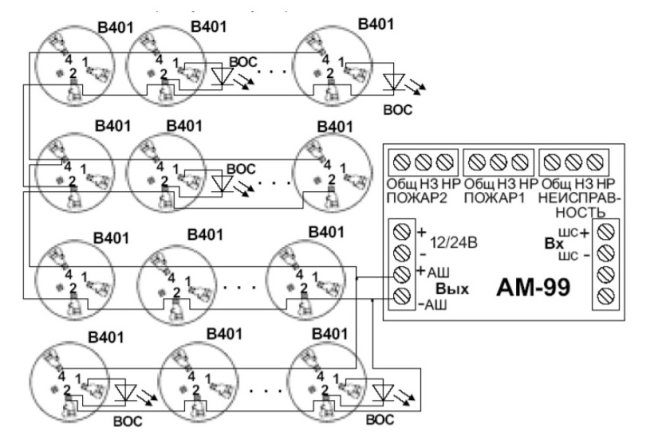

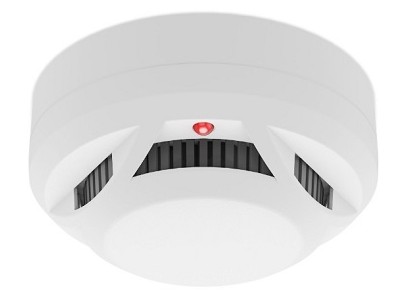

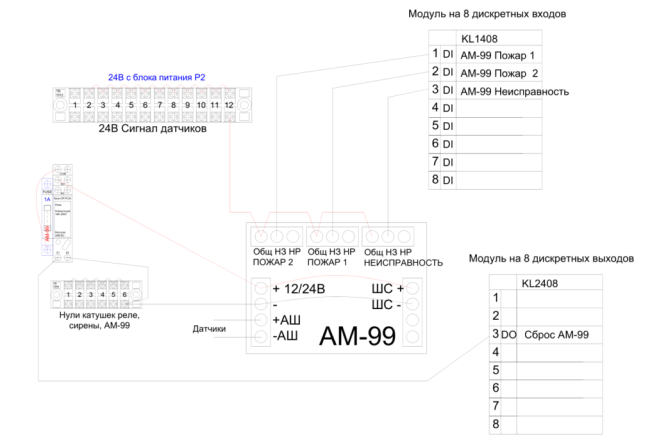

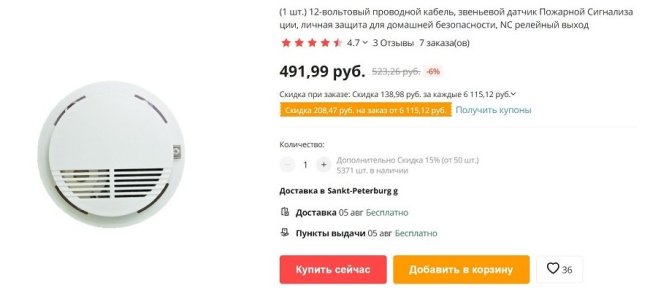

Задача такова: к проводной системе Умный Дом подключить датчик дыма. Это может быть система на базе программируемого логического контроллера или любого контроллера вообще: Beckhoff, Wirenboard, Larnitech, EasyHomePLC и так далее. В системах типа Z-Wave и многих беспроводных системах датчики дыма уже есть свои, радиоканальные, там проблемы нет. В чём же проблема с проводными системами? В том, что обычные датчики системы пожарной сигнализации работают не так, как датчики движения охранной сигнализации, размыкающие шлейф (то есть, прерывающие цепь) при сработке, а они меняют сопротивление шлейфа. Популярные недорогие датчики ИП212 (ИП означает «извещатель пожарный») при сработке уменьшают внутреннее сопротивление. Поскольку все датчики соединены шлейфом, контрольной панели важно знать, сколько датчиков в шлейфе сработало, поэтому она замеряет сопротивление линии. При подключении датчиков также используются резисторы, номинал которых зависит от количества датчиков. Подключение датчиков дыма ИП212-45 То есть, простые проводные датчики дыма мы не сможем подключить к дискретным входам контроллера, которым для сработки нужно появление на входе напряжения 12/24 вольта или земли, как у Wirenboard. Для системы пожарной сигнализации на базе контроллера Умного Дома нужно использовать специальные датчики дыма с нормально-замкнутым выходом, их немного, но они существуют. Но для более-менее крупной и ответственной системы лучше реализовать автономную систему пожарной сигнализации. Есть промежуточный вариант, при котором вместе с датчиками берётся прибор для обработки сигналов с них, а он уже подключается к контроллеру. Датчики дыма с НЗ выходом Самый простой и недорогой вариант, подойдёт для большинства некрупных систем. Вот датчик дыма Артон ИПД-3.2М НЗ, стоит 500-600 рублей. Датчик дыма ИПД-3.2М НЗ Диаметр 100мм, высота 48мм, питание 12 вольт, есть световая индикация работы и тревоги. НЗ — означает, что контакты тревоги у датчика нормально-замкнуты. При сработке датчик размыкает контакты тревоги, они могут коммутировать до 36 вольт, 100мА. Также на датчике есть два контакта для индикации того, что датчик снят с базы или неисправен. Есть модификация НР с нормально-разомкнутыми контактами, но это, как мы понимаем, менее надёжно, так как при обрыве кабеля до датчика НЗ мы сразу узнаем об этом, а при обрыве кабеля до датчика НР — никак не узнаем. Для сброса тревоги на датчике требуется предусмотреть реле, которое сбросит его питание. После сработки датчик остаётся в этом состоянии до тех пор, пока питание не будет сброшено (отключено и сразу включено). Датчики можно подключать по одному на одной шлейфе либо по несколько. Во втором случае контроллер будет знать о том, что сработал датчик в шлейфе, но не будет знать о том, какой именно датчик. То есть, при подключении датчиков дыма к контроллеру нам нужны входы по количеству шлейфов датчиков и выходы для реле питания 12 вольт, один на все датчики или по шлейфам, как удобнее. Реле питания датчиков удобно отключать через приложение. Оно может быть использовано не только для сброса тревоги, но и для отключения работы датчиков дыма. Раньше видел датчик Аврора с релейной базой, но сейчас не нахожу его. В 2022 году датчики дыма с НЗ выходом Артон пропали с российского рынка. Где-то можно найти остатки. Аналога российского производства я не нашёл, остаётся использовать только датчики с Aliexpress, их там в избытке. Набираем в поиске «датчик дыма с релейным выходом». NC означает normally-closed, нормально замкнутый. Подключение датчиков дыма через шлюз Шлюзом я называю устройство, которое работает с этими датчиками дыма и получает сигнал тревоги. Например, есть датчики дыма Leonardo ИП212-60А. Они проводные и адресные, то есть, контрольная панель, к которой подключен шлейф датчиков, знает, какой именно датчик сработал, у каждого датчика свой идентификатор. С датчиками Leonardo может работать модуль AM-99, он контролирует работу шины датчиков и получает он них сигнал тревоги. Схема подключения датчиков Leonardo к AM-99 Питание модуля (и всех датчиков) 12 вольт. На модуле релейные выходы ПОЖАР1 (сработал 1 и более датчик), ПОЖАР2 (сработало 2 и более датчиков) НЕИСПРАВНОСТЬ (отключение питания модуля AM-99, замыкание в шлейфе или отсутствие датчика) К контроллеру Beckhoff модуль подключается по такой схеме: Схема подключения AM-99 к контроллеру Beckhoff Сброс тревоги модуля осуществляется также сбросом питания 12 вольт. Этот вариант стоит дороже самого простого с НЗ датчиками: панель AM-99 стоит порядка 7600 рублей, датчики по 730 рублей. В случае с обычными датчиками дыма в качестве шлюза может использоваться панель Гранит или Кварц, контроллер подключается на выходы ПЦН (пункт централизованного наблюдения). В обоих случаях для того, чтобы увидеть, какой именно датчик сработал, нужно посмотреть на панель. На экране AM-99 высветится номер датчика, на Кварце или Граните будет индикация номера шлейфа и типа тревоги. Подключение беспроводных датчиков Ритм К любому контроллеру можно удобно подключать беспроводные датчики дыма Ритм RSD1 через приёмник RDK1. Приёмник — маленькая коробочка с антеннами, питание 12 вольт, подключение до 32 датчиков Ритм любого типа, 6 выходов «сухой контакт». То есть, можно подключить достаточно большое количество датчиков, распределить их по 6 зонам и получать сигнал о том, какая зона сработала. Кроме того, датчики дыма Ритм выглядят красивее проводных датчиков. Датчик дыма Ритм RSD1 Для того, чтобы система пожарной сигнализации при таком подключении могла дать сигнал тревоги при отключенном контроллере Умного Дома (если вы временно отключили систему или ещё не настроили его работу), к шлюзу можно параллельно контроллеру подключить сирену или отдельный GSM контроллер для уведомления о тревоге. Автономная система сигнализации Для ответственных задач или при необходимости постановки системы пожарной сигнализации на пульт ЧОП лучше построить систему автономно на базе оборудования Hikvision, Ритм, Ajax, Стрелец, Болид, Satel или каком-то ещё. Тогда система будет работать полностью автономно от Умного Дома. Для интеграции с Умным Домом можно использовать либо дискретные сигналы, либо modbus. Вариант с дискретными сигналами простой — мы снимаем с панели сигнализации сигнал тревоги, подключившись к контактам ПЦР или хоть даже просто сирены. Контроллер сможет среагировать на тревогу: отправит по своему каналу уведомление, отключит электропитание. Также контроллер будет знать состояние охраны. В некоторых системах (точно можно в проводных Ритм) контроллер сможет осуществлять постановку и снятие системы с охраны через дискретный вход панели сигнализации. Надо понимать, что датчики охранной сигнализации, подключенные не к контроллеру, а к охранной панели, не смогут управлять освещением и активировать какие-то сценарии дома, поскольку контроллер не знает, какой именно датчик сработал. А вот запускать сценарии в зависимости от состояния режима охраны вполне можно. Есть вариант полной интеграции системы сигнализации и Умного Дома через modbus. При этом обе системы смогут работать автономно. Из систем сигнализации, работающих по modbus, самые распространённые российский Болид и польский Satel. Но мало наличия modbus, нужен ещё драйвер в системе. В EasyHome есть драйвер для работы с Болид, а в Larnitech драйвер для работы с Satel. Больше всего гибкости, разумеется, даёт первый вариант интеграции — подключение датчиков напрямую на входы контроллера. Если нужна отправка сигнала тревоги в ЧОП, то можно к выходу контроллера подключить панель, удобную ЧОПу. Подключение датчиков Ajax Вот отдельная статья про интеграцию системы Ajax в Умный Дом.
