Спустя долгих 4 года команда Raspberry foundation выкатила новую версию популярного одноплатного компьютера Raspberry Pi 5

Аппаратный дизайн существенно переработан. Формфактор максимально сохранен. Так же сохранена совместимость со старыми дополнительными компонентами.

Еще в июне 2019 года был выпущен Raspberry Pi 4, первый компьютер Raspberry Pi настоящего ПК-класса. Благодаря четырехъядерному процессору Arm Cortex-A72 с тактовой частотой 1,5 ГГц он был примерно в сорок раз быстрее, чем оригинальная модель Raspberry Pi 2012 года. За это время тактовая частота процессора подросла до 1,8 ГГц. По заявлению создателей, за это время было продано 14 миллионов экземпляров этого одноплатника.

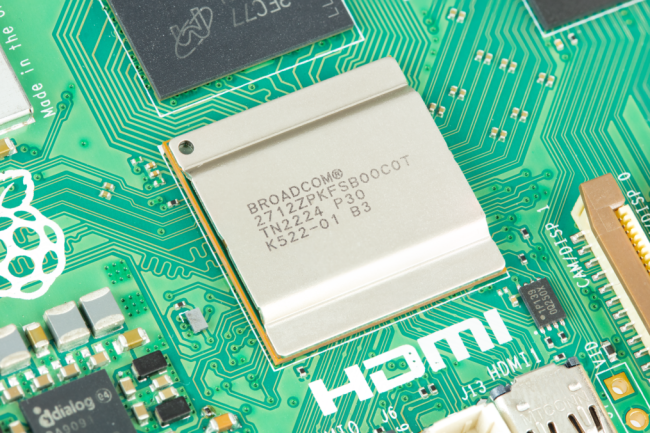

Для новой версии компьютера был разработан новый процессор: BCM2712, основанный на 16 нм техпроцессе. В его основе лежит четырехъядерный 64-разрядный процессор Arm Cortex-A76 с тактовой частотой 2,4 ГГц, кэшем L2 объемом 512 КБ на ядро ​​и общим кэшем L3 объемом 2 МБ. Соответственно это позволило увеличить скорость обработки команд, при общем снижении энергопотребления. В чип также интегрирован видеопроцессор Broadcom VideoCore VII, с полностью открытым исходным кодом драйверов Mesa от Igalia. Обновленный аппаратный видеоскалер VideoCore (HVS) способен одновременно управлять двумя HDMI-дисплеями 4Kp60 по сравнению с одним 4Kp60 или двумя 4Kp30 на Raspberry Pi 4. Декодер HEVC 4Kp60 и новый конвейер датчика изображения (ISP) завершает мультимедийную подсистему. Для обеспечения пропускной способности памяти, в чипе есть 32-битная подсистема LPDDR4X SDRAM, работающая со скоростью 4267 МТ/с по сравнению с эффективными 2000 МТ/с на Raspberry Pi 4.

В предыдущих поколениях Raspberry практически все периферийные функции были реализованы на самом чипе. В новой версии платы уже использован другой подход. Здесь процессор обеспечивает только основные быстрые цифровые функции, интерфейс SD-карты (из соображений компоновки платы) и самые быстрые интерфейсы (SDRAM, HDMI и PCI Express). Все остальные функции ввода-вывода перенесены на отдельный контроллер ввода-вывода, реализованный на более старом и более дешевом технологическом узле и подключенный к процессору через PCI Express.

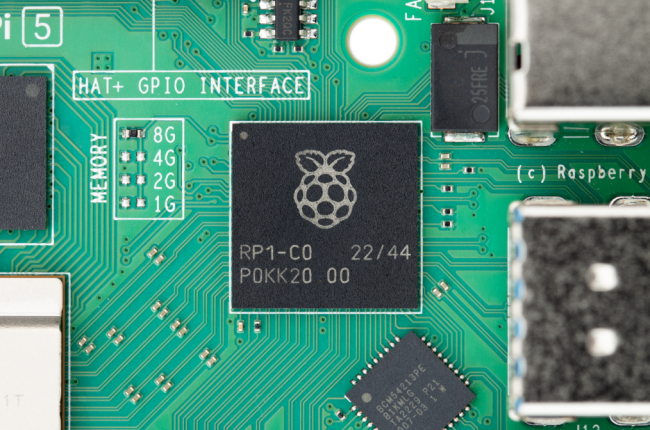

RP1 — это контроллер ввода-вывода для Raspberry Pi 5, разработанный той же командой Raspberry Pi, которая разработала микроконтроллер RP2040, и реализованный, как и RP2040, на зрелом процессе TSMC 40LP. Он предоставляет два интерфейса USB 3.0 и два интерфейса USB 2.0; контроллер Gigabit Ethernet; два четырехполосных трансивера MIPI для камеры и дисплея; аналоговый видеовыход; ввод-вывод общего назначения 3,3 В (GPIO); и обычный набор низкоскоростных интерфейсов с мультиплексированием GPIO (UART, SPI, I2C, I2S и PWM). Четырехканальный интерфейс PCI Express 2.0 обеспечивает обратную связь с BCM2712 со скоростью 16 Гбит/с.

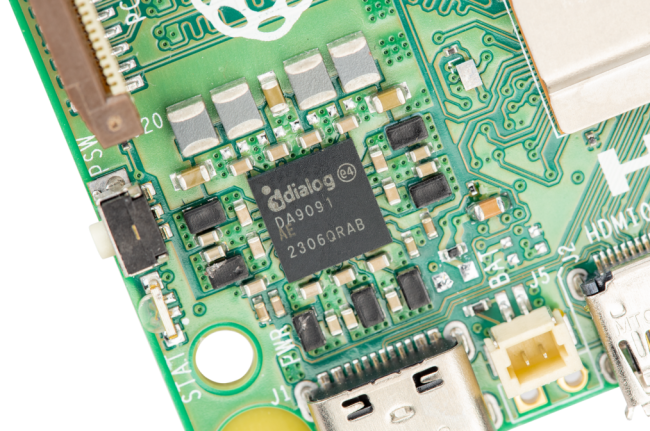

Питание платы обеспечивает чип DA9091 от Renesas. Восемь каналов импульсных источников питания. которые обеспечивают необходимыми напряжениями компоненты на плате. Включает в себя 4 канала с током до 20А для обеспечения питанием ядер процессора. Так же в этом чипе реализованы часы реального времени RTC, с отдельным питанием от батареи. Ну и вишенка на торте - кнопка включения питания в стиле взрослых ПК. Обеспечивает мягкое и жесткое включение и выключение одноплатника.

Так же чипсет включает в себя микросхему Infineon CYW43455 которая обеспечивает двухдиапазонный WIFI и Bluetooth, BLE. Как и прежде, соединение Ethernet обеспечивается PHY Broadcom BCM54213 Gigabit Ethernet. Причем последний расположен под углом 45 градусов, и является разочарованием для энтузиаста ортогональной компоновки и технического директора (программное обеспечение) Гордона Холлингворта.

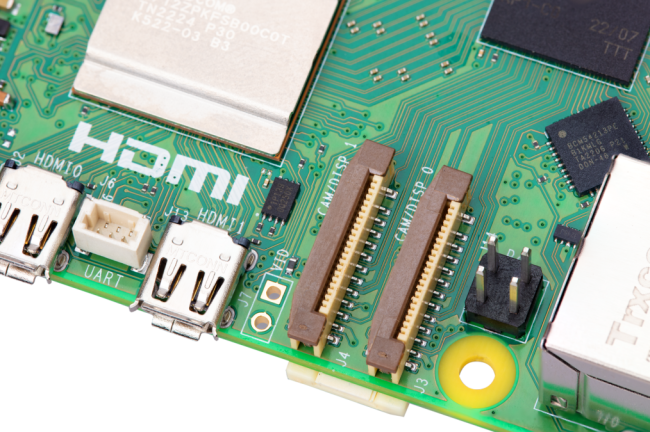

Теперь на плате нет аналогового аудио-видео разъёма Jack. Аналоговый видео выведен на отдельные отверстия с шагом 2,54 мм. Появилась пара разъемов FPC на месте, которое раньше занимал Jack. Это четырехканальные интерфейсы MIPI, они являются двунаправленными (приемопередатчиками) интерфейсами, что означает, что каждый из них может подключаться либо к камере CSI-2, либо к дисплею DSI. Пространство слева на плате, ранее занимаемое разъемом дисплея, теперь содержит разъем FPC меньшего размера, который обеспечивает одну линию подключения PCI Express 2.0 для высокоскоростных периферийных устройств. Разъем Gigabit Ethernet вернулся в свое классическое положение в правом нижнем углу платы после непродолжительного пребывания в правом верхнем углу на Raspberry Pi 4. Вместе с ним появился четырехконтактный разъем PoE, упрощающий компоновку платы для совместимости с нашими существующими дополнительными платами PoE и PoE+. Так же на плате появились пара монтажных отверстий для радиатора, а также разъемы JST для батареи RTC (два контакта), Arm debug и UART (три контакта), а также вентилятора с ШИМ-управлением и тахоотдачей (четыре контакта).

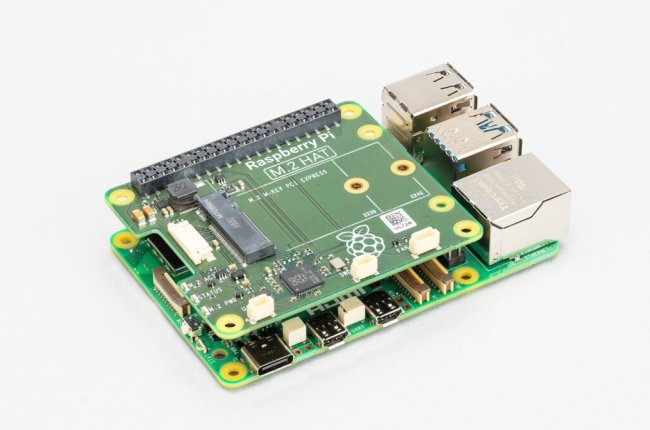

Среди прототипов есть периферийная плата для накопителей с интерфейсом M2. Которая работает через интерфейс PCI Express. Окончательное изделие не обязательно будет выглядеть так как на картинке, это всего лишь прототип.

По моему мнению это одна из главных фич этого девайса. Не нужно будет колхозить с внешними HDD или SSD. Поддержка этих накопителей будет из коробки.

На данный момент заявлены две версии платы: с 8Гб и 4 Гб памяти, 80 и 60 долларов соответственно. Старт продаж намечен на 30 октября.

Ну что умнодомостроители? Наконец то появляются решения которые избавят от части головных болей при строительстве умных домов!

Технические характеристики:

• Четырехъядерный 64-битный процессор Arm Cortex-A76 с тактовой частотой 2,4 ГГц
• Графический процессор VideoCore VII с поддержкой OpenGL ES 3.1, Vulkan 1.2
• Два HDMI® 4Kp60
• Декодер HEVC 4Kp60
• Двухдиапазонный Wi-Fi 802.11ac®
• Bluetooth 5.0/BLE
• Высокоскоростной интерфейс карты microSD с поддержкой режима SDR104
• 2 порта USB 3.0, поддерживающие одновременную работу со скоростью 5 Гбит/с
• 2 порта USB 2.0
• Gigabit Ethernet с поддержкой PoE+
• 2 × 4-полосных приемопередатчика камеры/дисплея MIPI
• Интерфейс PCIe 2.0 x1 для быстрой периферии
• Стандартный 40-контактный разъем GPIO Raspberry Pi
• Часы реального времени
• Кнопка питания
