Мне в руки попал ещё один контроллер Z-Wave, который я давно хотел увидеть. До этого я имел дело с контроллерами:
Fibaro Home Center 2 — очень мощный и крутой. Но и самый дорогой из всех, порядка 60 тысяч рублей.
Fibaro Home Center Lite — вдвое дешевле. Нет пользовательских скриптов на LUA, виртуальных устройств, интеркома и встроенного голосового управления.
Netic — простой и функциональный. Но после Fibaro сложно привыкнуть к такому неяркому интерфейсу.
Philio — всего 8 тысяч рублей, большинство нужного функционала. Для простых задач отлично подойдёт.

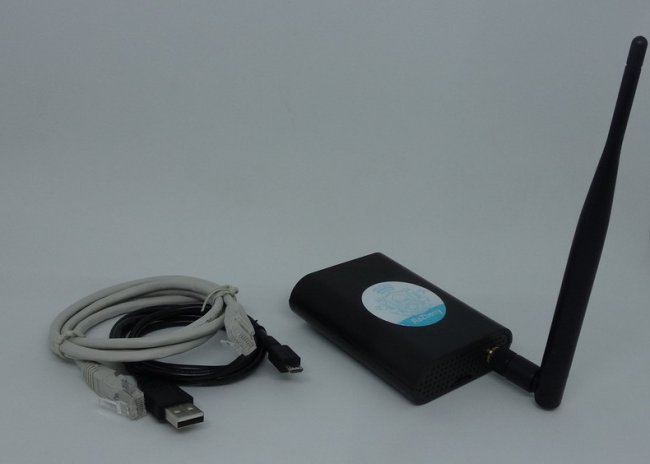

Контроллер RaZberry основан на одноименном контроллере Raspberry PI. Это, по сути, маленький компьютер, вполне полноценный, с портами USB, Ethernet и HDMI. Процессор 1.2 ГГц. Можно поставить Linux и пользоваться интернетом, играть в игры. А тут ребята из z-wave.me подключили к нему модуль Z-Wave 869 МГц, сделали прошивку, приложения для всех платформ и корпус.
Интересны следующие вопросы:
Особенности контроллера согласно его описанию:
Кстати, мне хотелось бы посмотреть, как работает контроллер без регистрации в облаке, возможно ли это вообще.

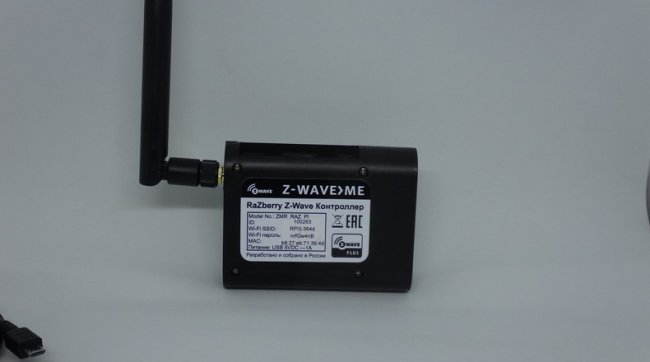

Снизу на контроллере гордая надпись «Разработано и собрано в России».

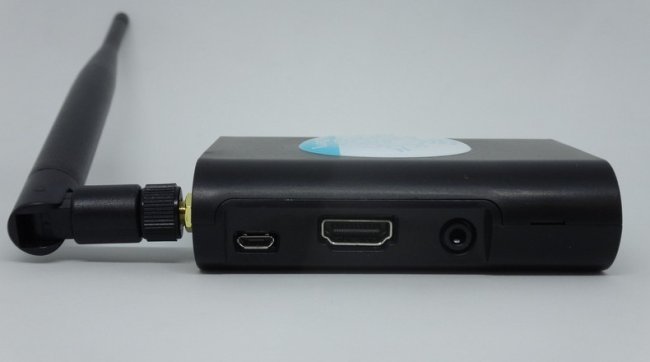

Разъём HDMI и питание через microUSB. И выход на наушники.

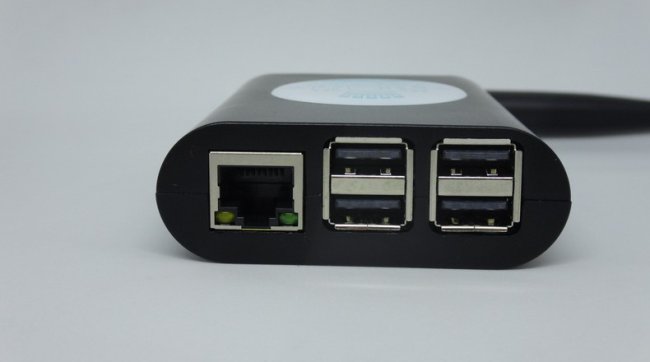

C другой стороны аж 4 USB порта
Через microUSB подключаю контроллер к сети. Он начинает раздавать Wi-Fi сеть RPi, я к ней подключаюсь. По умолчанию IP адрес устройства 192.168.115.1. Порт 8083. Это написано в инструкции, либо можно обнаружить программой сканирования портов.

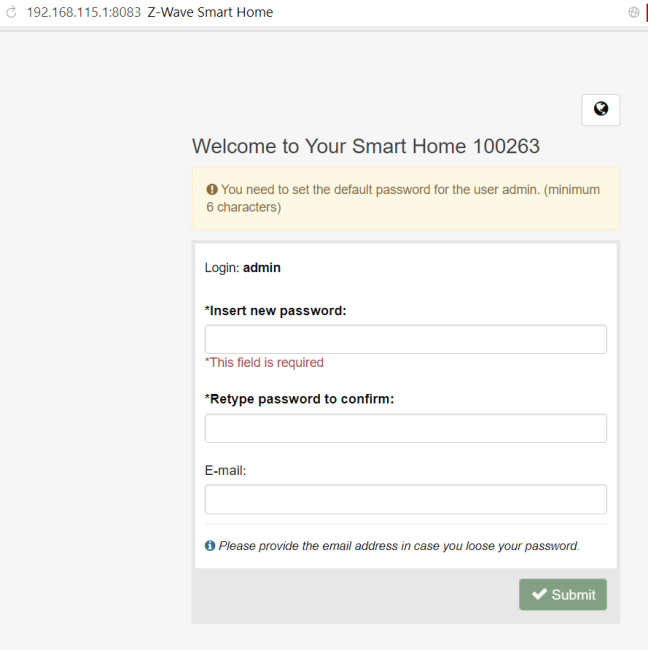

Первым делом мне предлагается указать пароль. Причём не меньше 6 символов, так что admin не подойдёт. Терпеть не могу такое! Мне нужно задать пароль просто для теста, а теперь я вынужден его запоминать. Хуже только, когда требуется ещё добавить цифру и большие буквы.

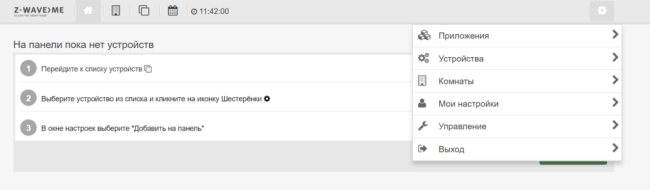

Интерфейс у контроллера достаточно приятный и простой. Всё серое, без разнообразия цветов как у Fibaro HC. Есть русский интерфейс. Меня сразу удивило отсутствие настроек сети Wi-Fi и Ethernet. Я не нашёл настройки, которая позволяла бы менять IP адрес устройства, подключать его самого к Wi-Fi роутеру. Подключил устройство кабелем к роутеру, сразу на компьютере появился интернет. Так что контроллер можно сам считать роутером, но отсутствие настроек настораживает. Или они куда-то совсем глубоко запрятаны.

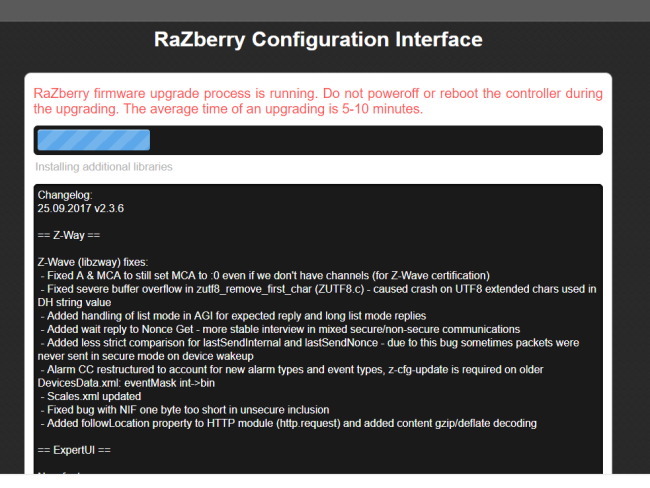

По привычке сразу нажал на «Обновление прошивки». Мне сообщили, что сейчас стоит версия 2.3.5, а последняя версия 2.3.6 от 25 сентября 2017 года, то есть, выпущена относительно давно. Но список улучшений в ней достаточно велик, так что нажимаю «Обновить» и жду.

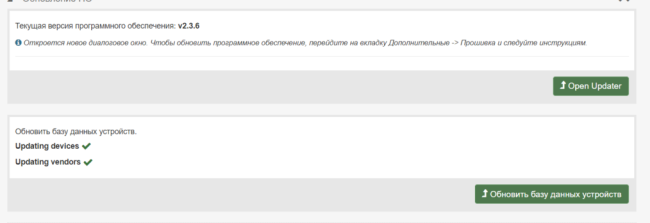

В течение 5 минут контроллер обновился и снова попросил залогиниться. Я убедился, что версия прошивки последняя (вдруг после обновления он ещё обновление предложит). Помимо обновления прошивки есть ещё обновление базы устройств.

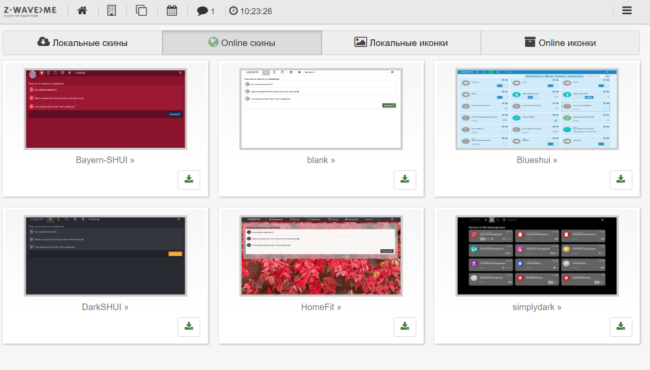

Что в этом контроллере интересно, так это то, что у web-интерфейса можно менять скины, то есть, внешний вид, иконки и цвета. Я такого ещё не встречал нигде.
На выбор 6 наборов цветов и 6 наборов иконок.

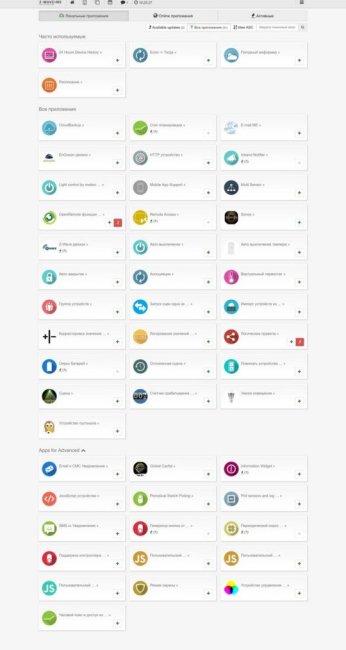

Далее — приложения. Это дополнительные опции, которые можно добавить в функционал системы. На картинку можно щёлкнуть для её увеличения.
Интересно то, что приложениями тут является вообще всё, включая «Сеть Z-Wave», «логические правила ЕСЛИ — ТО», «Удаленный доступ», «Опрос устройств», «Опрос батарей устройств». Мне нравится такой подход, он означает, что, во-первых, эти приложения периодически обновляются по отдельности, во-вторых, если одно не нравится, можно использовать другое аналогичное. В общем, это подход Linux, а не Windows.
Есть Яндекс Пробки.
Есть даже приложение Alexa для управления голосом.

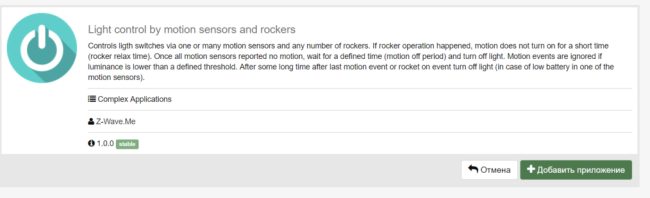

Приложение для управления светом по датчику движения:

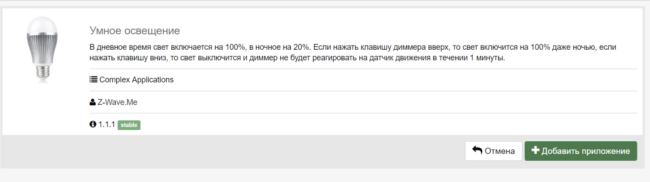

Приложение управления диммируемым светом днём и ночью:

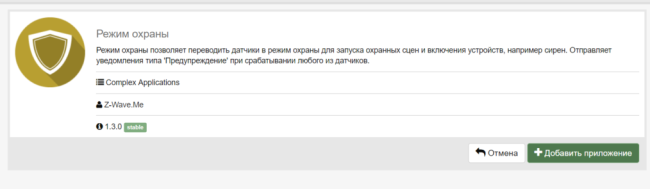

Охрана:

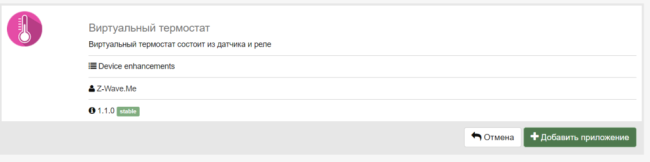

Виртуальный термостат (связка датчика и реле):

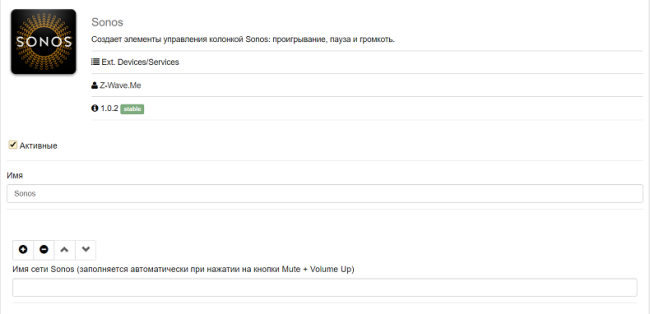

Обрадовался, есть приложение Sonos для управления аудиосистемой. Только вот настроить его не получилось. Приложение просит ввести «имя сети Sonos (заполняется автоматически при нажатии на кнопки Mute + Volume Up)», но при нажатии этих кнопок на колонке ничего не происходит, и где взять имя сети, непонятно.
Когда я переписываю в это поле ID системы из родного приложения Sonos, получаю крайне информативное уведомление «Sometring Went Wrong».

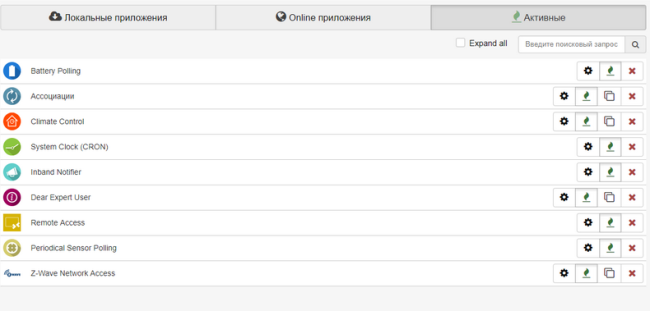

Вот список активных приложений:

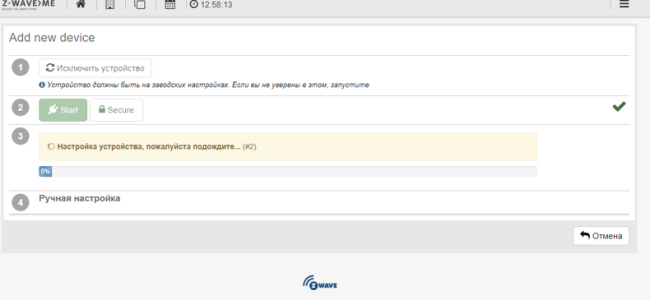

Добавим диммер Fibaro Dimmer. В мен «Устройства» выбираю «Добавление устройства» и нажимаю три раза кнопку на диммере.

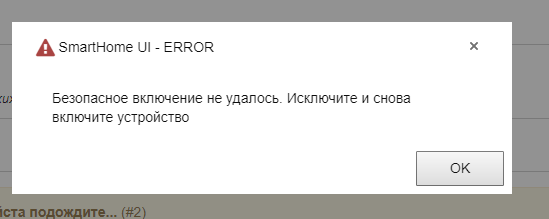

Через минуту контроллер выдаёт ошибку.

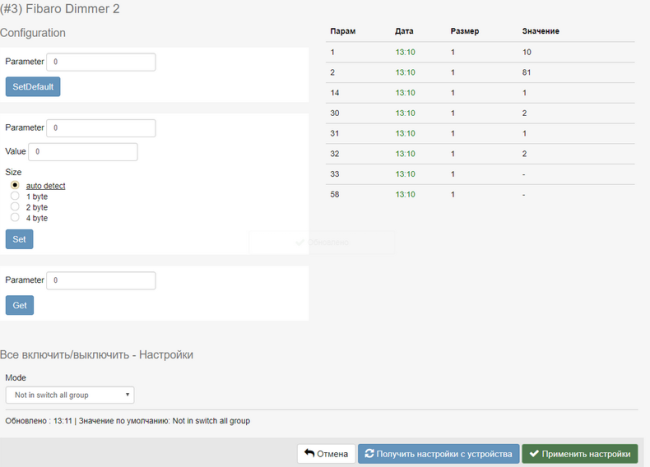

Выбираю метод подключения Unsecure. В процессе добавления шкала зависает на 99 процентах. Закрываю это окно — устройство, всё-таки, добавилось. Вот его настройки:

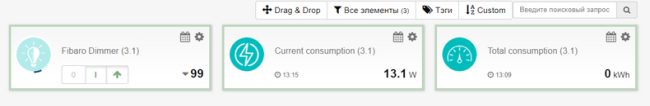

Удобно, что я вижу сразу значение всех параметров диммера. В контроллерах Philio и Netic надо считывать вручную каждый параметр. В списке устройств появились сам диммер и индикаторы его потребления.

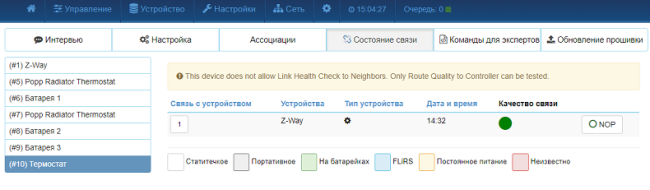

ExpertUI — это более продвинутый пользовательский интерфейс, в котором больше всяких настроек. Он тоже русифицирован. Вот, например, отчёты по состоянию связи со всеми устройствами:

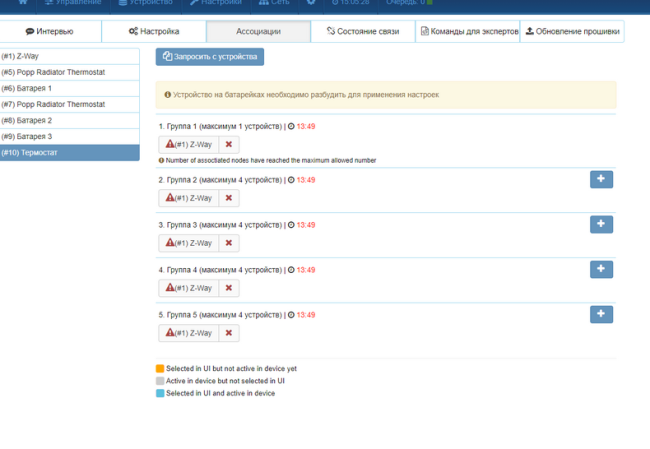

Можно получать очень подробную информацию по всем подключенным устройствам, лог событий опроса, ассоциации устройств, обновление прошивки (если оно возможно для устройства). Ассоциации устройств:

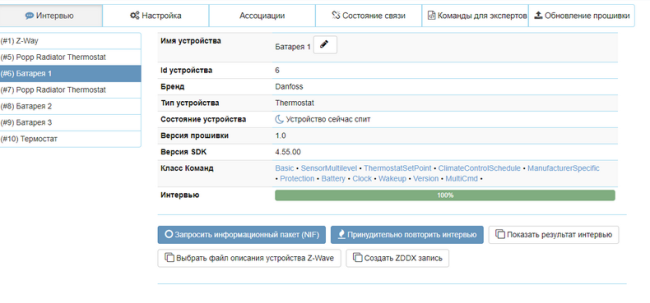

Информация об устройствах и опрос.

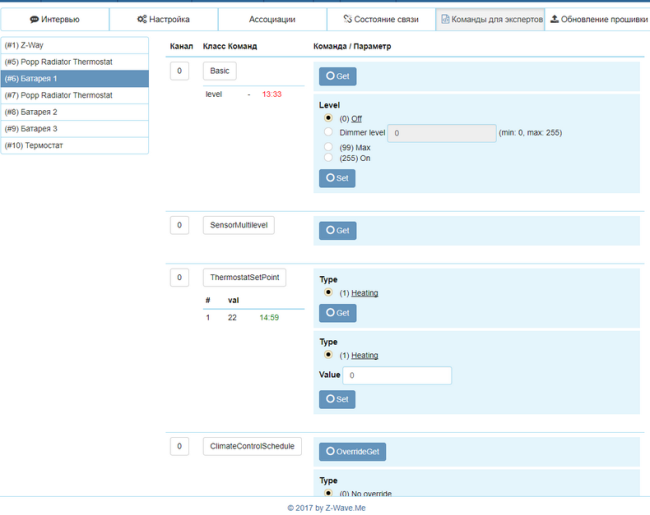

Считывание и отправка на устройство команд и параметров.

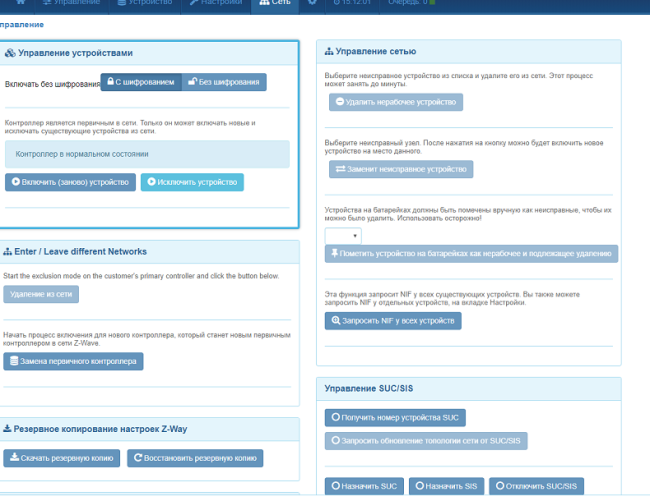

Вот общие настройки контроллера, включая резервное копирование настроек:

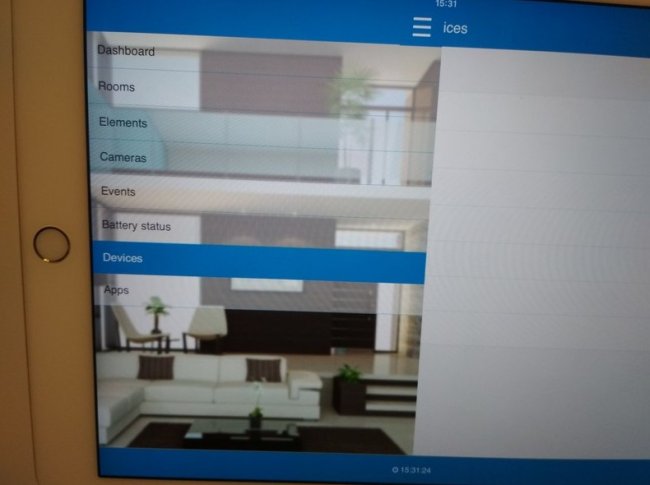

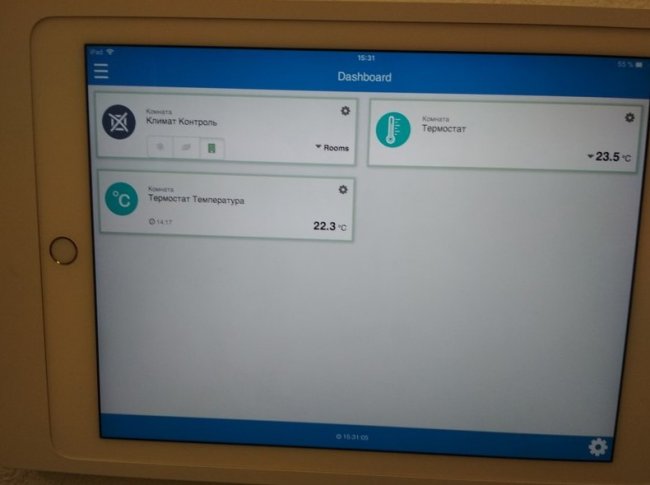

Приложение для Android и для iOS называется Z-Way control. Оно быстро обнаружило контроллер в сети и подключилось к нему после указания логина и пароля.
Приложение очень похоже на общий web интерфейс контроллера и, в принципе, полностью повторяет его функциональность.
Из неприятного могут отметить, что приложение для Android запускается около 15 секунд. Грузит интерфейс, получает настройки. Это по Wi-Fi. На iPad Air 2 это происходит быстрее, за пару секунд, но iPad и мощнее будет.

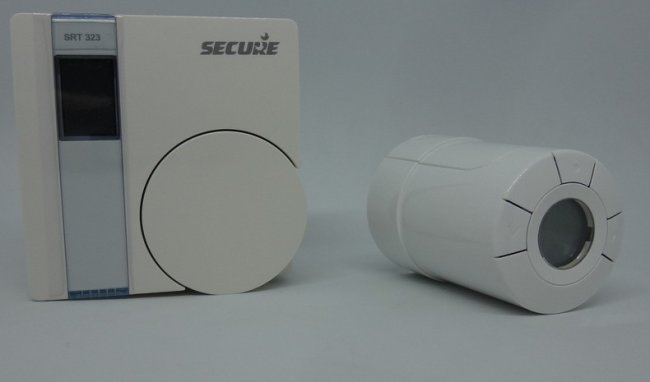

Решаем простую задачу — управление с настенного термостата SRT323 тремя приводами на батарею Danfoss Living Connect.
Добавляю на контроллер устройства без особых проблем.
Кстати, возможно, это кому-то поможет: в термостате SRT323 надо для изменения настроек термостата, как, например, время опроса, передвинуть переключатель №1 под задней крышкой в положение ON и выбрать на экране L. Если переключатель в выключенном состоянии, то новые настройки термостат получать не будет.

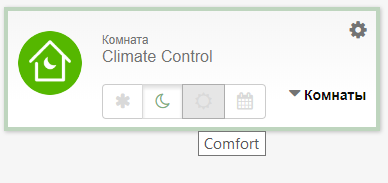

Никаких встроенных в контроллер средств настроек климата нет, всё делается только приложениями. Я поставил приложение Климат Контроль, оно позволяет заранее задать температуру Комфорт и температуру Эко. В списке устройств видим виджет, в котором можем выбрать комнаты и режим. Очень удобно.

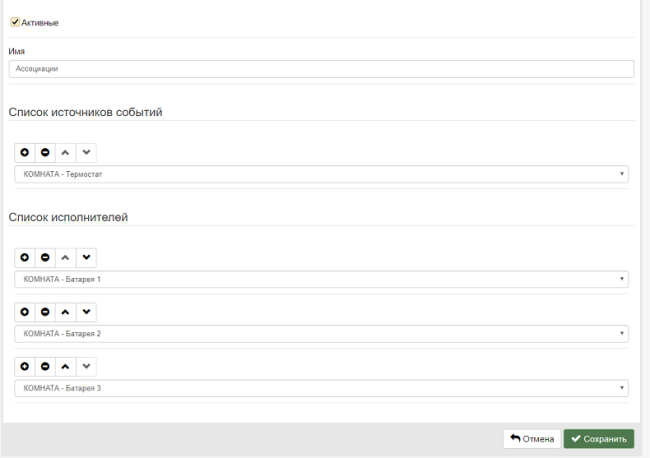

Но мне нужна ещё возможность задавать температуру с термостата. Это делается через приложение Ассоциации. Задаю в нем источник и исполнители.
Отлично работает. Меняю температуру на термостате, и сразу же она меняется на всех трёх приводах батареи.
Хотелось бы, конечно, настроить так, чтобы приводы включались и выключались по датчику температуры термостата, а не собственному, но, боюсь, они для этого слишком умные.
Сразу скажу, что контроллер — не Fibaro. Разница в цене с Home Center Lite больше, чем в полтора раза. Home Center 2 дороже в 3 с лишним раза, но там и возможностей куда больше, есть скрипты на LUA и расширение дополнительными контроллерами. Если красота приложения для iOS и Android очень важна, то надо брать Fibaro. Если не столь важна, как функциональность, то RaZberry будет достаточно. Fibaro позволит удобнее настраивать компоненты системы Fibaro.
По сравнению с контроллерами Netic и Philio это, конечно, большой шаг вперёд, но и цена вдвое выше.
В общем, однозначно контроллер стоящий.
