Qubino Flush 2 Relays

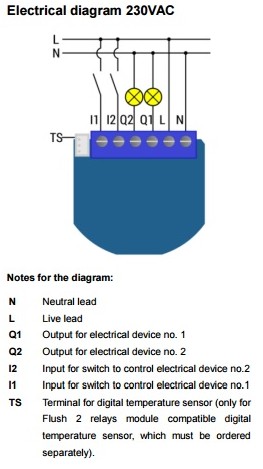

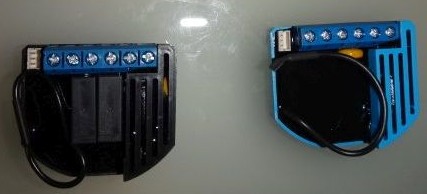

Для тестирования у меня есть два устройства: Qubino Flush 2 Relays и Qubino Flush Dimmer. По размеру они очень маленькие, влезут в подрозетник без проблем. 42x36x16мм, если точнее. Схема подключения двойного реле такова:

По инструкции реле коммутирует по 10 ампер резистивной нагрузки на каждом реле. Можно использовать реле для управления 24-вольтовыми нагрузками, тогда напряжение питания модуля тоже должно быть 24 вольта постоянного тока.

Кстати говоря, на модуле Qubino Flush 1 Relay есть отдельный вход для питания нагрузки. То есть, мы можем питать модуль от 24В DC или 230В AC, а нагрузку питать вообще любым напряжением независимо от напряжения питания модуля. В Flush 2 Relay на нагрузку идёт то напряжение, которым питается модуль, без вариантов. Надо это учитывать при выборе.

На клеммы TS можно подключить специальный датчик температуры Qubino. Можно использовать его как датчик температуры воздуха либо сделать вывод в пол и мерить температуру пола.

Подключаю реле к питанию — он начинает еле слышно свистеть. Неприятно. За выключателем, наверное, слышно не будет вообще, но в 50см от уха в не идеально тихом помещении слышно отчётливо.

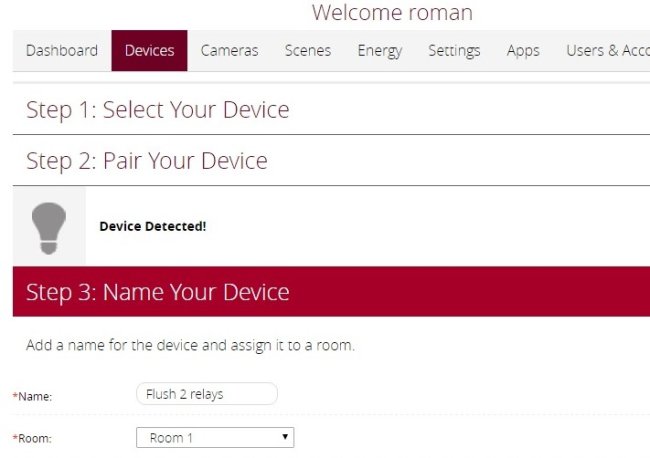

Перевожу контроллер Netic в режим добавления устройства и нажимаю на кнопку на реле, оно сразу же обнаруживается.

Устройства появилось целых 3: Flush 2 relays, Appliance Module и Appliance Module 1. Второе и третье — это соответственно первое и второе реле в модуле. Flush 2 relays автоматически включается при включении второго или третьего устройства. Если вручную включить Flush 2 relays, то оба выхода включатся. К счастью, все устройства можно переименовать, чтобы не путаться.

На планшете вижу потребление Flush 2 relays — 0.3 ватта, Module 1 0.4 Ватта, Module — 0 Ватт. Хотя к реле ничего не подключено пока.

Из неприятного — при включении только одного реле модуль свистит ещё громче и противнее. С расстояния в 3 метра, повернув ухо к модулю, я слышу его писк в комнате, где негромки играет музыка. Причём громко пищит только если включено одно реле, включены оба реле — пищит тихо.

При подключении лампочки на выход программа стала сразу показывать её мощность.

Важная вещь, о которой надо помнить при планировании системы. Входы на модуле чётко ассоциированы с его выходами. То есть, мы не можем создавать сценарии с устройствами (кнопками или датчиками) на входах. Вход номер 1 — для выхода номер 1 и только для него.

Параметры для модуля:

1 — тип выключателя на входе 1. Моностабильный или бистабильный.

2 — тип выключателя на входе 2.

10 — подчиняется ли модуль командам от контроллера «Включить всё» и «Выключить всё».

11 и 13 — интервал автовыключения выхода 1 и 2 соответственно после включения. До 325 секунд.

12 и 14- интервал автовключения выхода 1 и 2 соответственно после выключения. До 325 секунд.

15 — в секундах или миллисекундах задаётся время включения или выключения. 0 — в секундах, 1 — в миллисекундах.

30 — состояние выходов после сброса питания. 0 — как было при выключении. 1 — после сброса питания выходы выключены.

40-41 — частота сообщений об изменении потребляемой мощности

63-64 — выходы нормально-замкнуты или нормально-разомкнуты

110 — корректировка показаний датчика температуры

120 — подключен ли датчик температуры

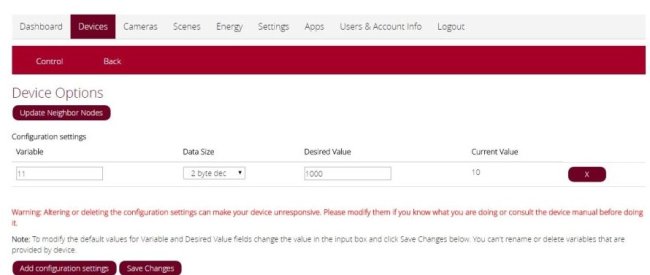

Чтобы изменить параметр, заходим в меню Devices, затем выбираем основное устройство — Device Options.

Выбираем, например, параметр 11, задаём значение 1000, нажимаем Save. Теперь при включении выхода он выключается через 1000 миллисекунд. Подойдёт для управления светом, например. Таймер сбрасывается после каждой подачи сигнала на включение от любого источника.

Кстати, задержка от нажатия кнопки на планшете до включения выхода — примерно секунда.

Qubino Flush Dimmer

Диммер используется для регулировки яркости лампочки или скорости вращения вентилятора.

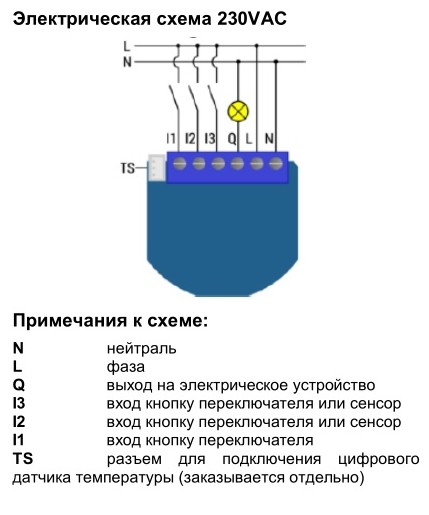

Вот схема подключения:

На входах поддерживаются моностабильние и бистабильные выключатели. Можно подключать датчик температуры (поставляется отдельно). Можно вместо 230В AC использовать 24В DC.

Максимальная мощность резистивной нагрузки 200Вт.

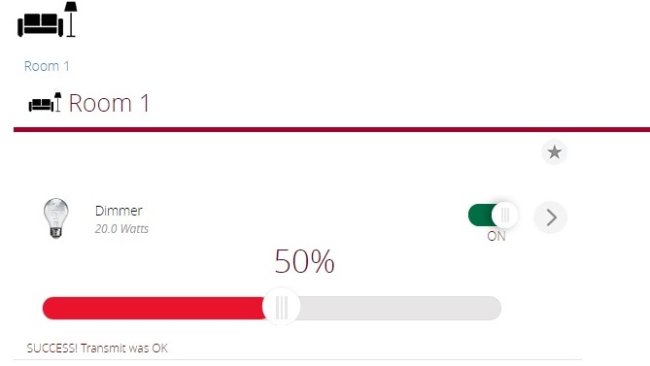

В интерфейсе Netic диммер отображается так:

Параметры у диммера следующие:

1 — тип выключателя на входе 1

2 — тип выключателя на входе 2

3 — тип контактов на входе 2, НО или НЗ

4 — тип контактов на входе 3, НО или НЗ

10 — реагирует ли модуль на команды «включить все» и «выключить всё» от контроллера

11 — автоотключение выхода через заданное время после включения

12 — автовключение выхода через заданное время после отключения

20 — включение функции трёхпозиционного выключателя. Можно подключить его к входам 1 и 2 и регулировать яркость

21 — включение двойного нажатия. Двойное нажатие на вход 1 включит диммер на максимум

30 — сохранение состояния модуля после отключения питания

40 — отчёт о энергопотреблении

60 и 61 — минимальное и максимальное значение величины диммирования

Включает и выключает лампочку, а также регулируется диммер всегда плавно. Включает от 0 до 100% примерно за секунду.
