Ошибается тот, кто считает, что Умный Дом ставится исключительно в больших квартирах. Очень многие задумываются об установке системы в небольшой квартире площадью до 50-55 квадратных метров. Начиная от 30 квадратных метров, на самом деле, приходилось ставить полноценные системы.
Чаще всего обращаются не с конкретными пожеланиями, а с вопросом «Что вообще можно сделать?» То есть, есть желание и небольшой бюджет сделать что-то интересное, надо только сформировать конкретные «хотелки». Опишу подробно различные возможности для реализации инженерных систем в небольшой квартире и сравню реализацию на оборудовании различных производителей и их стоимость.
Представим однокомнатную квартиру, например, такую:
В квартире имеются:

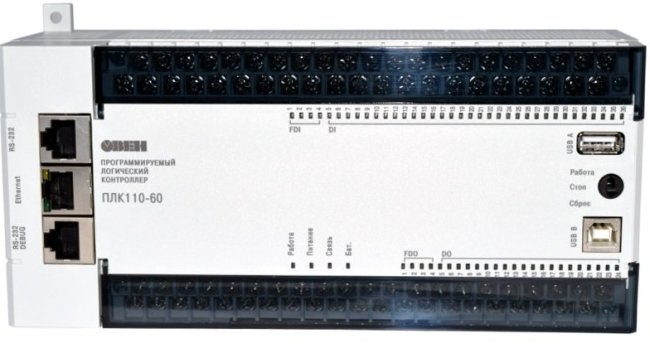

В электрощите ставим контроллер Овен. Для нашей задачи подойдёт ОВЕН ПЛК 160, так как у него на борту уже есть аналоговые входы (нужны нам для датчиков температуры) и аналоговые выходы (для диммеров).
К контроллеру подключаем все необходимые датчики и приводы. Модулей расширения входов и выходов нам не понадобится, всего хватает.
Диммеры освещения управляются аналоговыми выходами контроллера 0-10 вольт. Вот пример диммера Finder с управляющим напряжением 0-10В, может диммировать лампу мощностью до 400Вт.
Датчики движения используем любые от любой системы охранной сигнализации. Они крайне недорогие (в пределах 600 рублей). Вот обычный датчик движения Фотон, он работает на 360 градусов и подходит для больших помещений или коридоров.

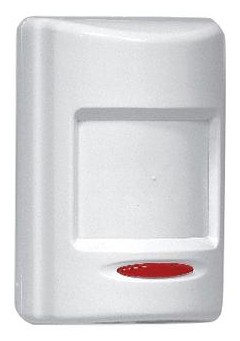

Для нашей задачи лучше использовать датчика движения с углом обнаружения 90 градусов:
Его можно поставить в углу в санузле, в кладовке и в прихожей, он будет включать свет при появлении движения в зоне. Выключение света в программе мы настроим по таймеру, через минуту после окончания движения. В ванной лучше сделать больше задержку выключения, минуты 3-4.
Отключение розеток делаем через контактор типа ABB ESB 20-40
Дискретный выход контроллера подключаем на управление контактором. Через контактор идёт питание розеток квартиры. Уходя из дома отключаем питание розеток, приходим — включаем обратно.
Кстати, более простой способ управления светом — функция «выключить всё». То есть, свет управляется с обычных выключателей, без автоматики, но уходя мы можем выключить весь свет одним контактором.
Под выключатели в комнатах ставим датчики температуры воздуха скрытого монтажа. Они представляют собой плату размером с коробок спичек, подключение датчика к контроллеру осуществляем кабелем FTP (экранированная витая пара). В тёплый пол опускаем датчики температуры пола. Вот так выглядит датчик температуры в стене. Будет закрыт выключателем.
На радиаторы ставим приводы управления:
Привод управляет подачей воды в радиатор. Если температуры воздуха в комнате выше заданной пользователем, то привод закрывается, если ниже, то открывается.
Тёплые полы также включаются и выключаются по сигналу с контроллера согласно заданной пользователем температуре и показаний датчика пола.
С кондиционером сложнее. Он не управляется просто подачей питания, зато управляется с инфракрасного пульта. У контроллера есть интерфейс RS485, мы подключаем к нему ИК-передатчик, работающий по этому протоколу.
Передатчик прячем в любом месте в комнате, чтобы сигналы от него доходили до кондиционера. Бонусом получаем возможность управления всей аудио-видео техникой в комнате.

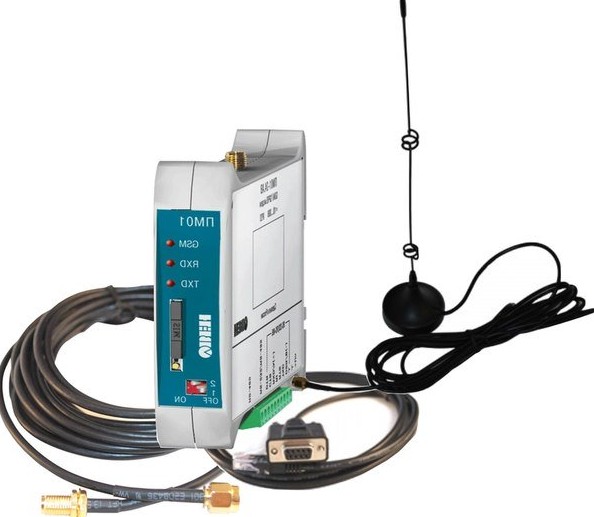

Для возможности отправки тревожных смс используем gsm модем Овен, подключаемый по RS232 к контроллеру.
Теперь сообщения и протечке воды и о тревоге охранной сигнализации будут приходить на телефон в виде смс.
Вот простой датчик протечки воды. Подаём на один провод +24В, по второму проводу они возвращаются в случае сработки датчика.
Когда срабатывает датчик, контроллер перекрывает подачу воды в квартиру и отправляет смс-сообщение.
Для шторы с электроприводом нужно два реле: на открывание и на закрывание. Обычно электроприводы штор имеют фазное управление, то есть, мы подаём фазу 230В либо на открывание либо на закрывание. Когда привод дойдёт доведёт штору до края, он остановится независимо от того, что сигнал на движение ещё подаётся. В контроллере мы задаём время, на которое включается привод в каждую сторону, порядка 10 секунд обычно.
Пока что у нас следующая калькуляция. Цены на начало 2020 года.
Наименование | Цена | Кол-во | Сумма |
Контроллер Овен | 28 000р. | 1 | 28 000р. |
GSM модем с выносной антенной | 6 100р. | 1 | 6 100р. |
Диммер | 4 500р. | 2 | 9 000р. |
Контактор | 6 880р. | 1 | 6 880р. |
Блок питания 12В | 1 800р. | 1 | 1 800р. |
Датчик температуры воздуха | 2 650р. | 2 | 5 300р. |
Датчик температуры пола выносной | 850р. | 2 | 1 700р. |
Датчик движения | 820р. | 5 | 4 100р. |
Датчик протечки воды | 800р. | 3 | 2 400р. |
Термоэлектрический привод | 3 100р. | 2 | 6 200р. |
Инфракрасный трансивер, питание 12В, RS-485 | 9 100р. | 1 | 9 100р. |
Сирена 105 дБ | 390р. | 1 | 390р. |
Кран шаровый с электроприводом 1/2 дюйма | 5 500р. | 2 | 11 000р. |
ИТОГО | 83 770р. |
Достаточно недорого для такой системы.
Остаётся самый главный компонент: программное обеспечение.
Лицензия EasyHome для контролера Овен стоит 45 тысяч рублей, но все необходимые алгоритмы работы будут запрограммированы в сам контроллер, что, конечно, гораздо надёжнее и сэкономит очень много времени на наладке.
Можно использовать альтернативные варианты программного обеспечения, например, Iridium Mobile, но он несколько сложнее в настройке.
Можно написать программную составляющую контроллера самому.
Как я написал выше, контроллер не оперирует аудио-видео сигналами, поэтому нельзя сказать, что аудио мультирум система напрямую на него завязана. А вот программное обеспечение может полностью управлять аудиосистемой. И EasyHome и Iridium Mobile может контролировать аудиосистему Sonos, а также управляемую через IP технику, например, ресиверы.
|
