Это третья моя статья про оборудование системы Умного Дома российского производителя HiTE PRO.
Все статьи про систему у меня на сайте можно найти по тэгу: https://home-matic.ru/tag/hite-pro/
Как я писал в предыдущей статье, все устройства HiTE PRO работают по радиоканалу только друг с другом. У них свой протокол обмена данными и шифрование. Никакой выключатель другого производителя, работающий на той же частоте 868 МГц, к HiTE PRO не подключить.
В то же время, у HiTE PRO есть возможности по работе системы управления светом совершенно без использования радиоканала, если подключать к реле и диммерам проводные выключатели на специальные входы. Так что если вдруг заработает мифическая «глушилка» на редко используемой частоте 868 Мгц, то управление светом продолжит работать. Хотя, если вы опасаетесь такой ситуации, лучше, всё же, выбрать проводную систему управления. Но для диммирования света с одного или нескольких мест, как и для обычного управления светом с нескольких мест я очень рекомендую HiTE PRO — получается удобно и недорого.
Ассортимент радиовыключателей всех типов у HiTE PRO такой:
Выключатели можно разделить на следующие группы:
Батарейки во всех модулях служат в среднем не менее 7 лет. Зависит, конечно, от частоты нажатий, ведь батарейка расходуется только в момент передачи выключателем сигнала. Выключатели типа AT не имеют батарейки вообще, передают сигнал за счёт энергии, вырабатываемой при нажатии клавиши.
Все выключатели не имеют встраиваемой части, могут быть установлены на ровную стену на двухсторонний скотч или саморезы. Кроме мебельного выключателя SN-C, который встраивается в поверхность, ниже напишу об этом подробнее.
Важный для многих момент: никакие выключатели HiTE PRO не имеют подсветку. Было бы странно, если бы в выключателе, работающем от батарейки CR2023, была подсветка, его бы хватило достаточно ненадолго. Реализовать схему включения подсветки выключателя при приближении к нему в беспроводном выключателе тоже не получится, потому что постоянная работа датчика требовала бы энергии. Для желающих сделать подсветку остаётся такой вариант: ставим обычный выключатель со светодиодом, к нему тянем кабель от места, где стоит реле, реле управляет подсветкой выключателя по вашему сценарию, сигнал от выключателя в систему HiTE PRO попадает через модуль UNI за ним.
Можно немного пофантазировать о том, какие возможности могут быть у выключателя при проводном питании, например, от 24 вольт: датчик приближения, подсветка с изменением яркости и цвета, виброотклик, встроенный датчик температуры и подключаемый датчик температуры пола. Всё как у топовых выключателей стандарта KNX.

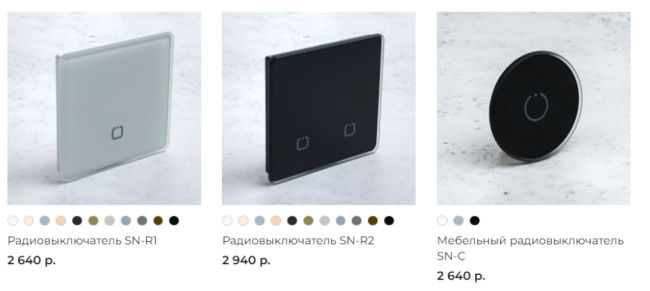

Это вот такие три модели:
Один потенциальный клиент по проектированию написал мне недавно «Умный Дом категорически не хочу, потому что мне не нравятся сенсорные выключатели». Где связь? Полагаю, он где-то увидел беспроводные сенсорные выключатели типа Livolo и решил, что понятия сенсорных кнопок и Умного Дома неразрывны. Это к тому, сколько вокруг Умного Дома мифов, иногда достаточно странных.
Вопрос о том, удобно ли использовать сенсорный выключатель, каждый решает сам для себя. Неудобства два: во-первых, нет ощущения нажатия, во-вторых, надо пальцем целиться по кнопке. А на кнопочный выключатель можно нажать почти не глядя. Зато сенсорный выглядит стильно. В общем, кому как нравится.
Выключатели SN-R1 и SN-R2 — соответственно, одноклавишный и двухклавишный.

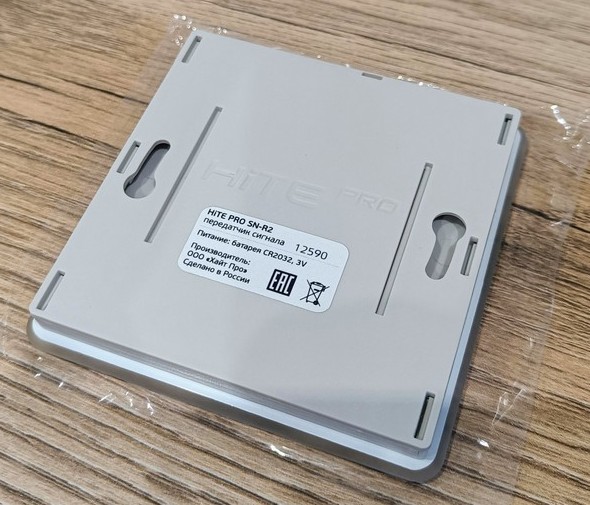

Сзади они выглядят так:
Размеры у них 81х81мм, глубина 11мм (на сайте почему-то указана глубина 11мм). В комплекте с выключателями идёт двухсторонний скотч, чтобы сразу зафиксировать их на поверхности. А можно саморезами.
Задняя поверхность сдвигается с выключателя.
То есть, если потянуть выключатель, приделанный на стену, вверх, он снимется с основания.

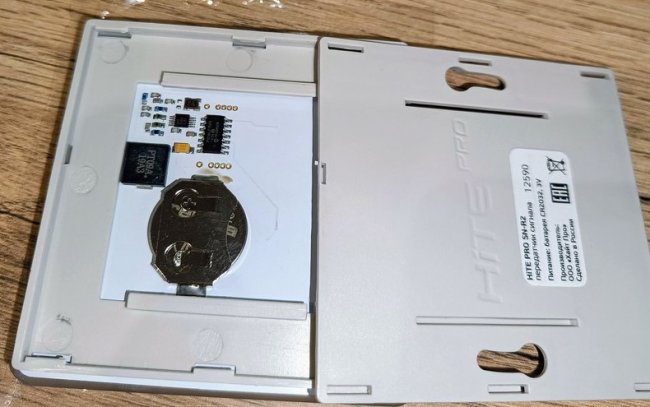

Внутри батарейка CR2032. Никаких специальных кнопок для программирования выключателя не нужно, достаточно перевести приёмник в режим настройки и нажать на кнопку выключателя.

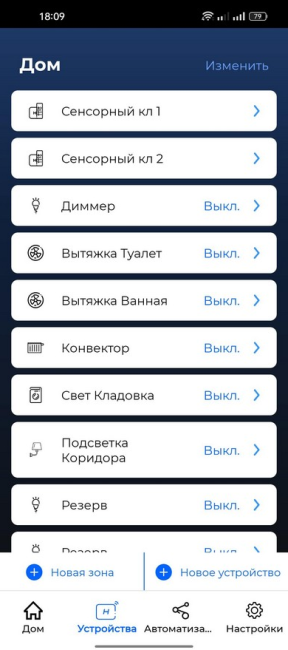

Для настройки выключателя на сервер HiTE PRO Gateway в приложении нажимаем кнопку «Новое устройство», затем нажимаем кнопку на выключателе, и он почти мгновенно обнаруживается контроллером. Какую кнопку выключателя мы нажали, не имеет значения, он обнаружится как 2-клавишный выключатель и предложит ввести псевдонимы для обеих клавиш. Выключатель отображается в списке устройств вместе с блоками управления, можно менять его название, зону, в которой он находится, видеть напряжение батарейки и уровень сигнала.
При нажатии на сенсорные кнопки выключатель коротко и негромко пищит. Этот писк не отключается. Не думаю, что в каких-то ситуациях он может раздражать, но наличие обратной связи о нажатии удобно. Другой обратной связи у сенсорного выключателя нет.
Для выключателей доступно много цветов: белый, слоновая кость, алюминиевый, бежевый, графит, светло-коричневый, светло-серый, серо-голубой, серый, тёмно-коричневый, черный.
Выключатели не устанавливаются ни в какие рамки, это важно. Рамка им не требуется.

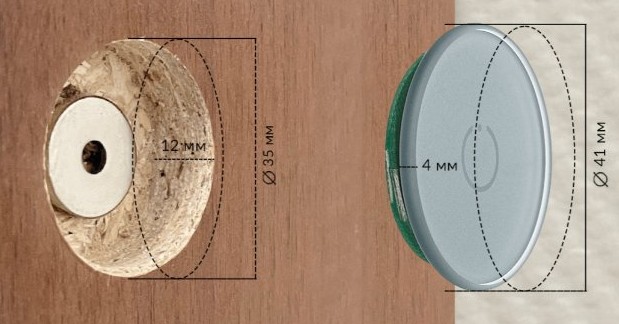

Встраиваемый сенсорный выключатель SN-C — очень необычная модель. Он встраивается в круглую нишу в стене диаметром 35мм и глубиной 12мм. Состоит из основания с магнитом и саморезом и примагничиваемого на него выключателя. Можно встроить не только в стену, но и, например, в стол. Несколько штук для разных назначений.

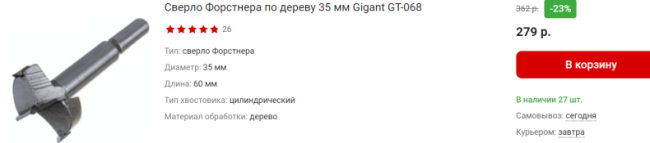

Для того, чтобы выполнить отверстие, нужна такая простая штука как сверло Форстнера диаметром 35мм. Стоит в среднем 250-300 рублей.
Сверлом делаем ровное отверстие, затем ставим выключатель, как на картинке выше.
Диаметр видимой части стекла составляет 41мм, толщина стекла — 3мм. При желании можно получить выключатель вровень с поверхностью стены или стола.
Выключатель при нажатии коротко пищит.
Для сенсорных выключателей, как и для кнопочных, доступна настройка сценариев на длительное нажатие.

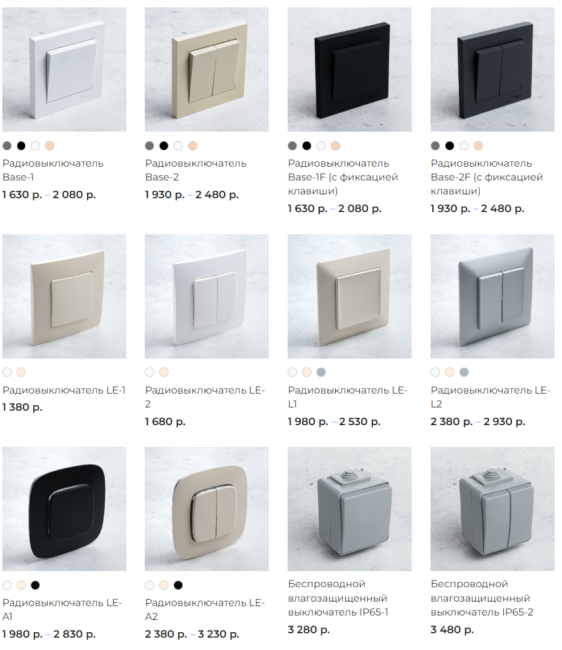

Вот весь ассортимент и доступные цвета:
При заказе выключателей важно понимать, в какие рамки они влезают.

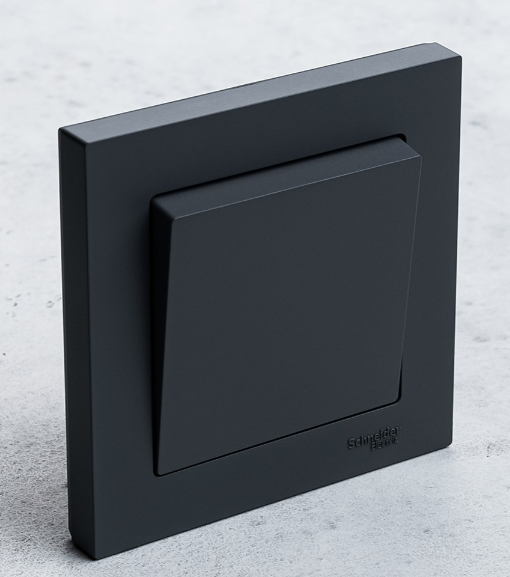

Выключатели Base поставляются с рамками Schneider Atlas, но влезают также в рамки IEK Brite.
В описании выключателей на сайте есть фраза «Для работы выключателя обязательно необходим блок управления», которая немного вводит в заблуждение, ведь выключатель может быть привязан не к блоку управления, а к серверу HiTE PRO Gateway. А сервер уже может выполнить какую-то функцию и без блока управления HiTE PRO, например, отправить уведомление или передать команду на оборудование Wirenboard через MQTT.
Размеры выключателей Base 85 × 85 × 13 мм.
Модели Base-1 и Base-2 без фиксации клавиши. Она совершенно не нужна в таких системах, кроме того, выключатели без фиксации дают возможность диммирования освещения длинным нажатием на кнопку и настройки любого действия на длинное нажатие кнопки.
Модели Base-1F и Base-2F с фиксацией клавиши, для тех, кому так привычнее.
Подсветки, напомню, нет. Механический звук от нажатия клавиши очень мягкий и тихий, что очень сильно отличает их от проводных выключателей, особенно без фиксации — там звук достаточно громкий. Проводные выключатели рассчитаны на коммутацию тока в 10 ампер, поэтому логично, что беспроводные гораздо тише.
На самом деле кнопка на плате внутри выключателя, на которую нажимает клавиша, работает совсем бесшумно, звук нажатия клавиши — это просто звук от удара клавиши о корпус. Если проклеить место удара чам-то мягким (хотя бы изолентой), звука нажатия совсем не будет.
Для доступа к батарейке нужно снять клавишу с выключателя (она фиксируется магнитами) и открутить отвёрткой крышку под клавишей.
Выключатели Base можно заказать без рамок.

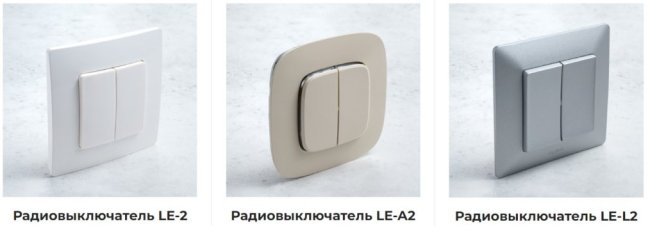

Выключатели LE, LE-A и LE-L отличаются сериями рамок, в которые они устанавливаются.
Выключатели LE и LE-2 — в рамки серии Legrand Etika.
Выключатели LE-A и LE-A2 — в рамки серии Legrand Valena Allure.
Выключатели LE-L и LE-L2 — в рамки серии Legrand Valena Life.
Выключатели LE-A и LE-L можно заказать без рамок.
Доступны для заказа 4 цвета: чёрный, белый, серый и бежевый.
Выключатели достаточно сильно отличаются по стилю, поэтому если у вас используются электроустановочные изделия совсем другого производителя, можно подобрать максимально похожее.
Выключатели AT-1 и AT-2 не требуют для работы батарейку. Сигнал передаётся за счёт энергии нажатия кнопки. Поэтому надо быть готовым к тому, что кнопка нажимается достаточно громко. Наверное, чуть тише, чем выключающийся от короткого замыкания автомат. Или как переключающийся контактор.
Дальность действия у выключателей этого типа заявлена как 100 метров открытого пространства, тогда как у выключателей на батарейках — 250 метров.
Внешне выключатель выглядит как Base, подходят рамки Schneider Atlas и IEK Brite.
Выключатели AT — только c фиксацией положения клавиши.
С учётом того, что время работы выключателей от батарейки заявлено 7-10 лет, я не думаю, что выключатели AT целесообразно ставить в доме. Это скорее решение для улицы или холодных помещений, в которых обычная батарейка быстро разряжается. В выключателях AT нет шифрования радиосигнала.
Кстати, на безбатарейные выключатели даже получен патент.
Для настройки выключателя AT на блок управления, блок нужно заранее перевести в режим работы с выключателями AT согласно инструкции, так как формат сигнала у них отличается. Настроить работу выключателя на HiTE PRO Gataway не получится, только на блок управления.

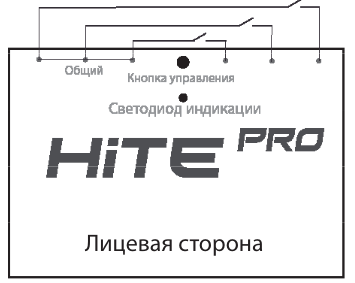

Этот модуль нужен для того, чтобы подключить любой проводной выключатель, а также любой внешний сигнал к системе HiTE PRO. Причём, можно подключить целых три сигнала.
Модуль работает от батарейки, ему самому внешнее питание не нужно.
При настройке модуля можно выбрать тип выключателя: с фиксацией или без фиксации. Для выключателей без фиксации впоследствии можно настроить диммирование по длительному нажатию или действие на длительное нажатие. Тип задаётся сразу для всех трёх подключаемых выключателей.
Инструкция к модулю ограничивает длину кабеля от выключателя до модуля 20 сантиметрами, что позволяет разместить его только в непосредственной близости от выключателя.

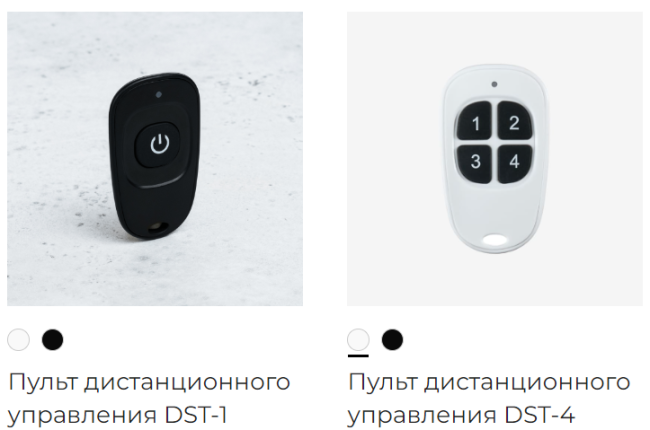

Пульты DST-1 и DST-4 на 1 и 4 клавиши соответственно доступны в чёрном и белом цвете.
Работают от такой же батарейки CR2032, как и выключатели.
Настраиваются так же, как и выключатели.

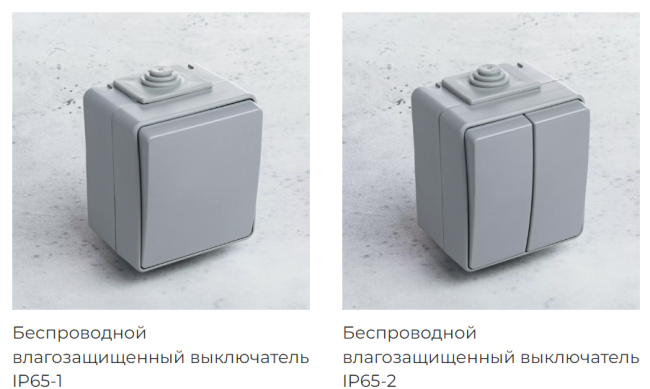

Выключатели IP65-1 и IP65-2 предназначены для улицы.
Конструктивно они представляют собой уличный выключатель и установленный внутри него модуль UNI.
Должен сказать, что ассортимент выключателей достаточно широкий, даже не знаю, что ещё в него хотелось бы добавить. При изучении оборудования всё работало быстро и чётко, проблем или неотработанных нажатий клавиш не было.
Я уже упомянул тут настройку выключателя на сервер. Выключатель можно настроить как на блок управления, так и на сервер. Можно и на то, и на другое. То есть, при нажатии клавиши сигнал попадёт на блок управления и сразу будет отработан, также попадёт на сервер, который выполнит что-то согласно своей программе.
Выключатели без фиксации и сенсорные можно настроить на заданные действия по длительному нажатию при помощи сервера HiTE PRO Gateway.
Двойное или тройное нажатие на клавишу система отрабатывать не умеет.
В следующей статье рассмотрим как раз сервер HiTE PRO Gateway, приложение HiTE PRO и его возможности. Читать про сервер и приложение.
