Ранее мы рассказывали как о бюджетном умном доме, так и о целой умной усадьбе площадью 1500 м² с бассейном и SPA. Рассмотрели мы и умный коттедж, бюджет автоматизации которого был ничем не ограничен. Теперь настала очередь еще одного объекта площадью 500 м², при автоматизации которого заказчик выбрал автоматизацию только нужных систем, а также разделил площадь на несколько зон. Интегратор проекта - компания "Вольтажкин" в лице Артема Андрияшева.

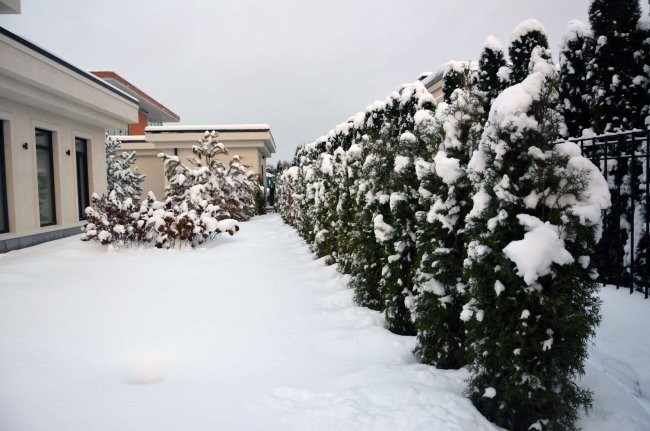

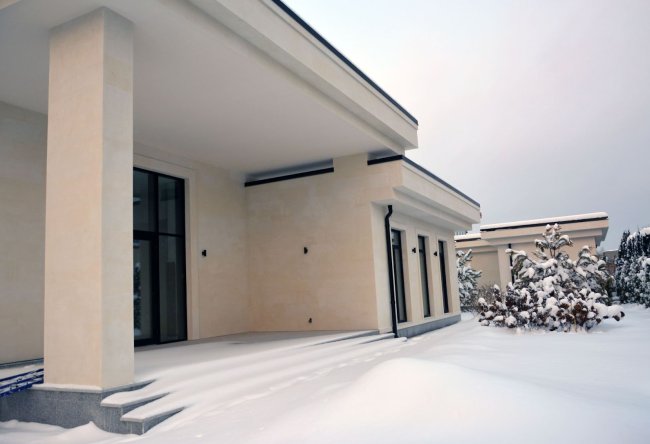

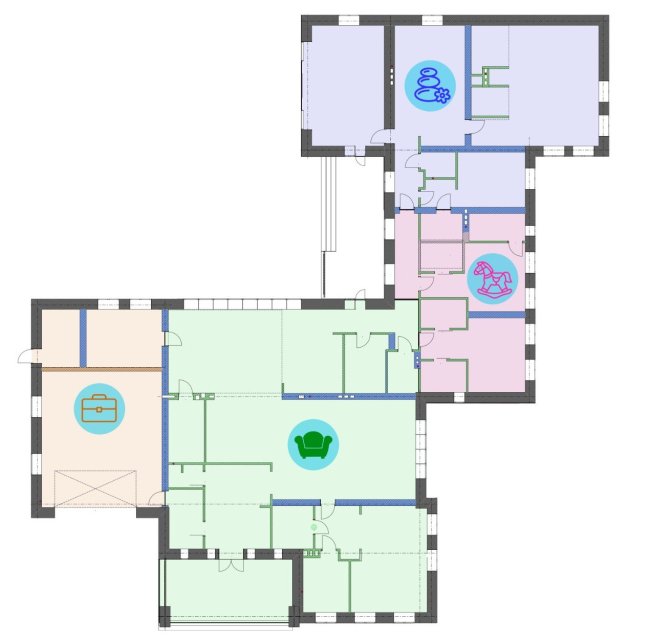

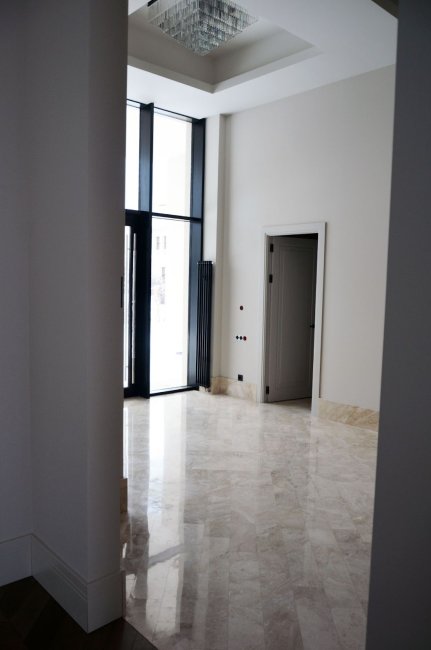

Хозяин любит приглашать к себе гостей и устраивать вечеринки с шашлыками и баней, поэтому довольно большая площадь выделена под гостевую зону — к ней относится летняя кухня вместе со двором и верандой, SPA-зона с сауной и хамамом, комната отдыха и гостевая спальня. В хозяйской зоне расположены гостиная и прихожая, столовая и кухня, кабинет, мастер-спальня, несколько гардеробных. Детская зона состоит из двух комнат со своим коридором. Все жилые комнаты оборудованы собственным санузлом и гардеробом. Наконец, во дворе есть небольшой домик, в котором постоянно проживает охрана.

Такое разделение позволяет отделить гостей на шумной вечеринке, чтобы остальные члены семьи могли спокойно отдохнуть.

В доме есть система видеонаблюдения, которую дополняют датчики открытия на дверях и датчики движения.Ниже мы рассмотрим структуру щитов автоматизации, а также основные инженерные системы дома: свет, шторы, счетчики и климат.

Щиты

Основной щит автоматизации расположен в кладовой между хозяйской и детской зонами, почти в центре здания. В этом щите установлен контроллер Wiren Board 7 — он один на весь дом. К контроллеру через модули WB-MIO-E v.2 подключены остальные щиты: в котельной, в гараже, в летней кухне и SPA-зоне. Щит в летней кухне мы посмотреть не смогли, описание всех остальных щитов приведено ниже.

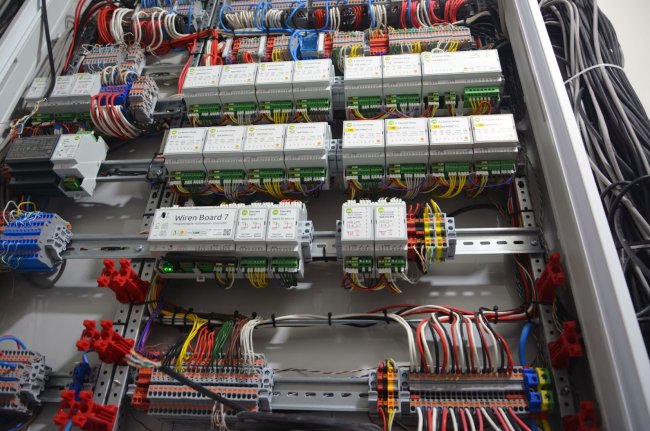

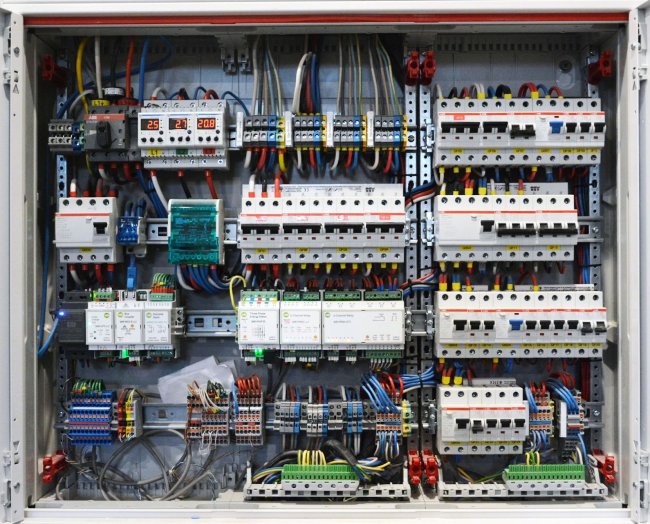

Основной щит

Wiren Board 7 – контроллер, к которому подключены все устройства

WBIO-DI-WD-14 – дискретные входы для герконов и датчиков движения

WB-MCM8 - дискретные входы для мастер-выключателей

WB-MR6C v2 и WB-MR6LV/S – релейные модули управления освещением и вытяжными вентиляторами, мощные реле для больших люстр

WB-MRWL3 – релейный модуль для управления розетками торшеров

WB-LED и WB-AMPLED – диммер с усилителем для светодиодных лент на кухне

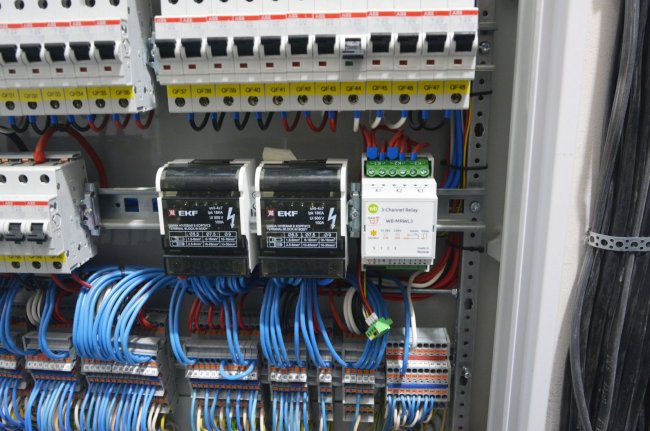

Щит в гараже

WBIO-DI-WD-14 – дискретные входы для датчиков открытия ворот гаража и въездных ворот, на калитку

WB-MAP3E – счетчик электроэнергии, измеряет параметры на вводе и энергопотребление дома.

WB-MR6C v2 и WB-MR6LV/S – релейные модули освещения в гараже и котельной, двух зон фасадного освещения, приводов въездных и гаражных ворот, мощные реле для греющих кабелей кровельных воронок

WB-M1W2 – модули для датчиков температуры в кровельных воронках

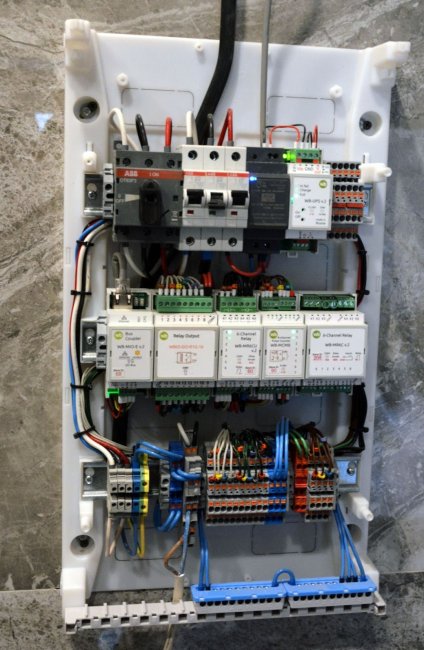

Щит в котельной

WBIO-DO-R1G-16, WB-MR6CU v.2, WB-MR6C v.2 – релейные модули для управления термоэлектрическими приводами системы  отопления радиаторами и теплыми полами (плюс резерв), управление шестью циркуляционными насосами

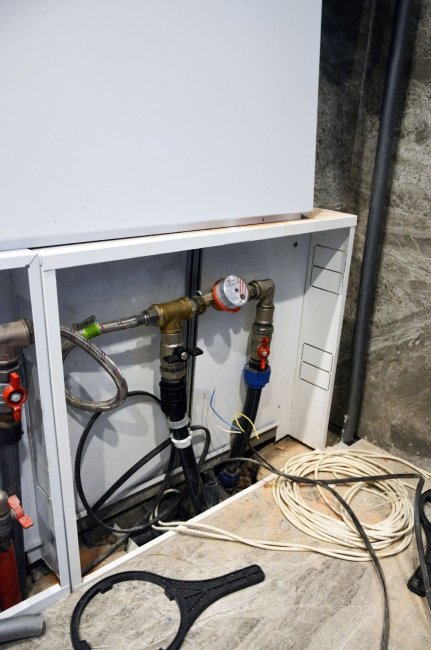

WB-MCM8 – модули счетчиков воды и газа

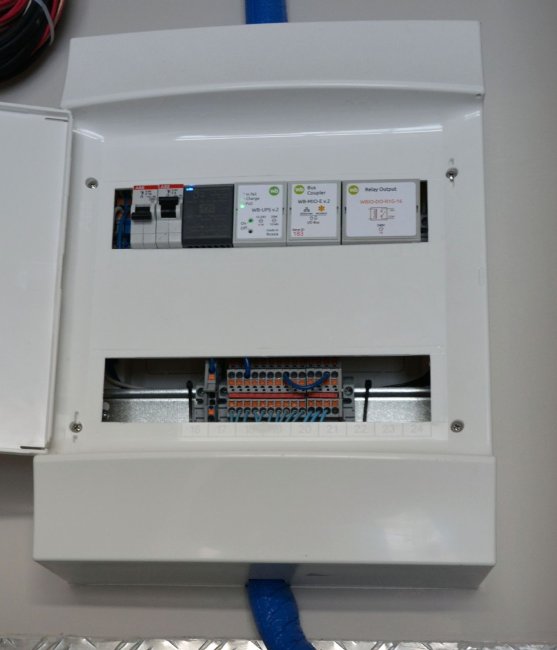

Щит в SPA-зоне

WBIO-DO-R1G-16 – релейные модули для управления термоэлектрическими приводами (13 шт) радиаторов и теплых полов, включение парогенератора в хамаме

WB-M1W2 – модули для датчиков температуры сауне и хамаме

Для управления умным домом используется система Home Assistant, причем исторически сложилось, что интегратор устанавливает ее на отдельный компьютер Intel NUC. Хотя возможности современных контроллеров Wiren Board позволяют запускать систему напрямую на контроллере. В этом случае интегратор предпочитает отлаживать два компонента раздельно, отсюда и подобное распределение функций: если будет сбой Intel NUC, автоматизация на контроллере Wiren Board продолжит работать и наоборот, поэтому потенциальную ошибку будет проще найти.

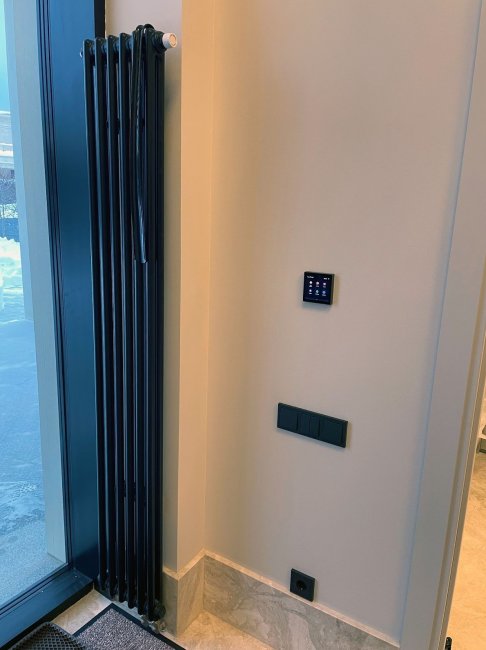

В каждой комнате установлены панели SONOFF NSPanel Pro, обеспечивающие удобный доступ в Home Assistant. Конечно, для тех же целей можно воспользоваться и смартфоном/планшетом. Планируется добавить голосовое управление через Яндекс.Алису.

Датчики

На воротах и входных дверях установлены герконовые датчики, подключенные к модулям дискретного ввода WBIO-DI-WD-14. Также к ним подключаются потолочные датчики движения.

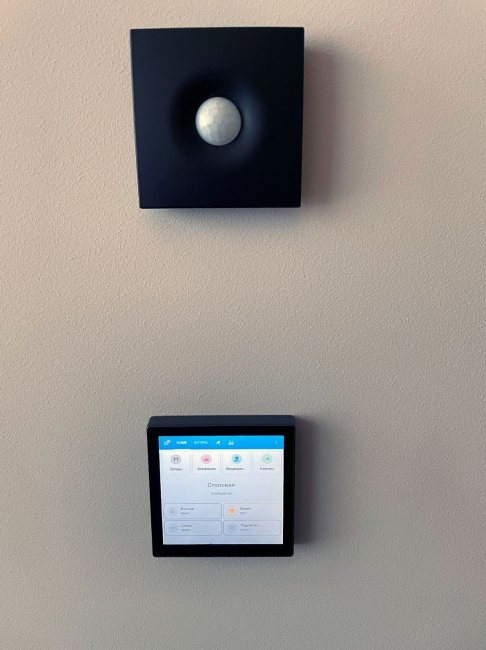

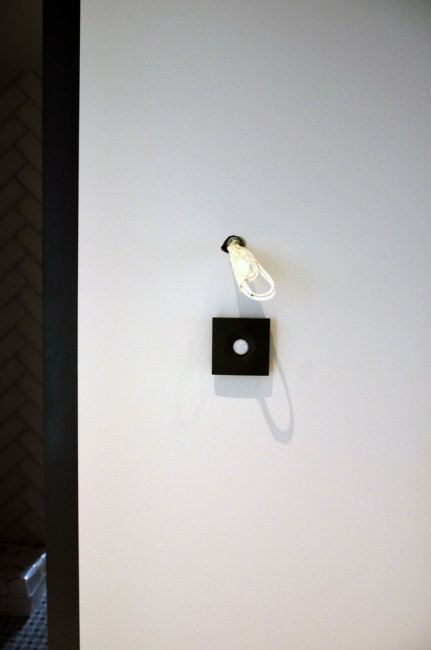

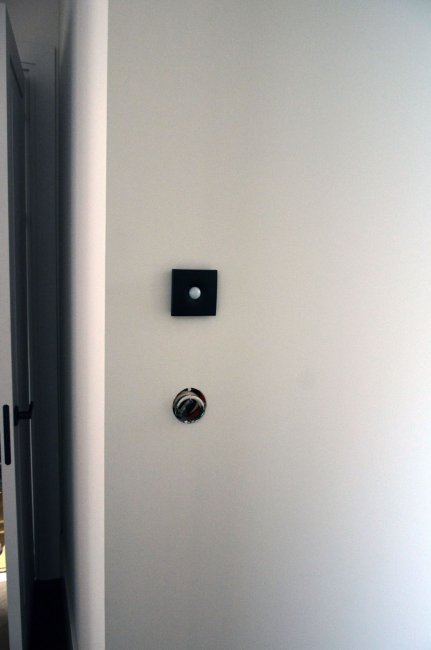

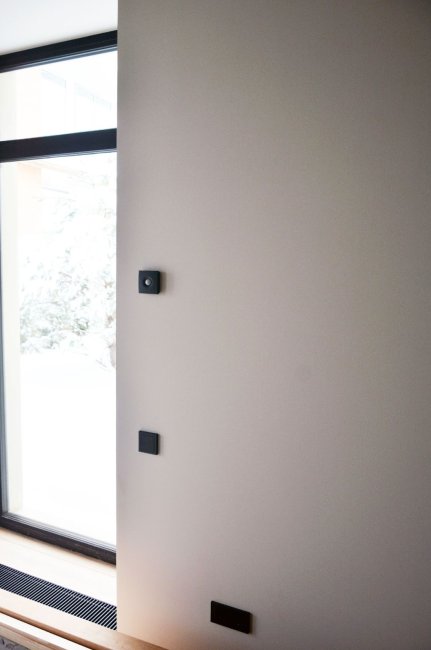

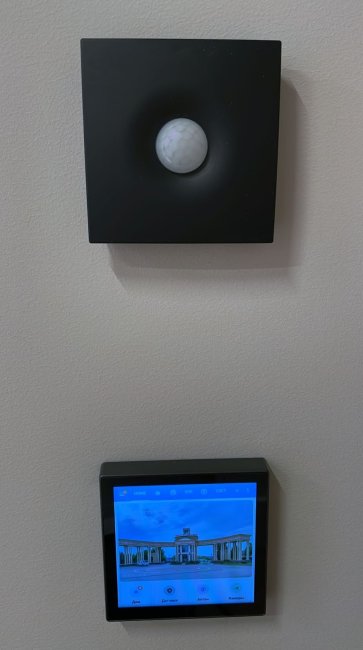

Настенные датчики движения входят в состав WB-MSW v.4, которые подключаются к контроллеру Wiren Board 7 через Modbus. В таком случае можно определять уровень движения:  интегратор использует для алгоритмов уровни больше 50 и больше 300 (они занесены в Home Assistant как два виртуальных сенсора). В первом случае можно определять движение в удаленном на несколько метров коридоре, во втором — непосредственно в комнате, где расположен датчик. Интересно, что интегратор окрасил датчики в черный цвет, чтобы они соответствовали остальным электроустановочным изделиям.

Датчики движения в темных комнатах (кладовых, гардеробных, туалетах) используются для включения света при срабатывании.

WB-MSW v.4 установлены не только в коридорах, но и в жилых помещениях. Здесь они измеряют температуру и влажность, которые затем используются для управления климатом.

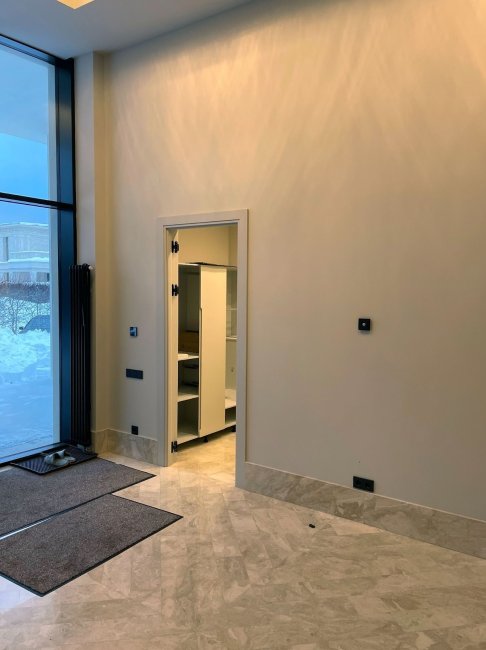

Кнопки включения света подключены к модулям реле, дополнительно в жилых комнатах и прихожей установлены мастер-выключатели, работающие по принципу «выключить весь свет». Они подключены к модулю WB-MCM8.

Климат

Приточной вентиляции в доме не предусмотрено, но в туалетных комнатах, сауне и хамаме установлены вытяжные вентиляторы. Вентиляторы подключены к модулям реле WB-MR6C v2.

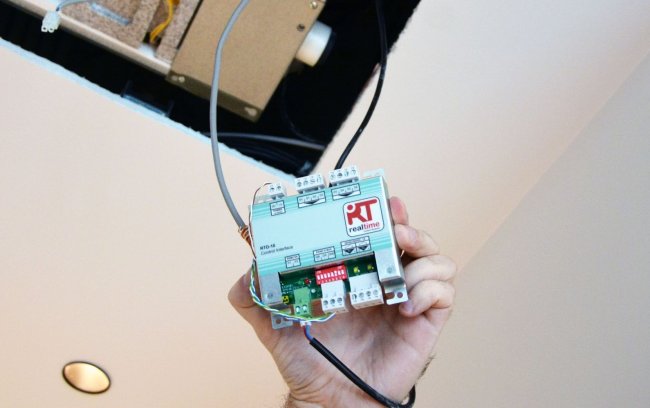

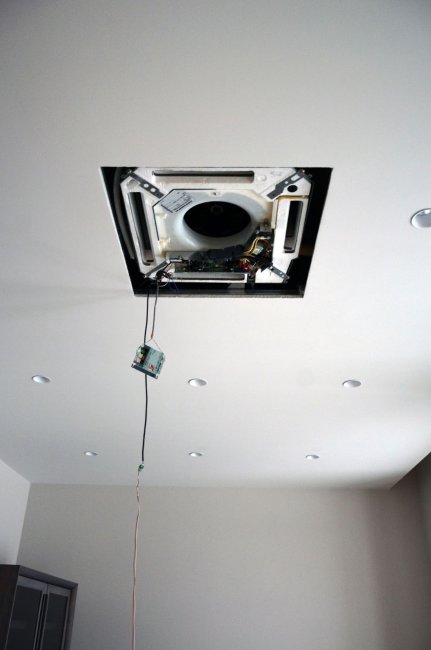

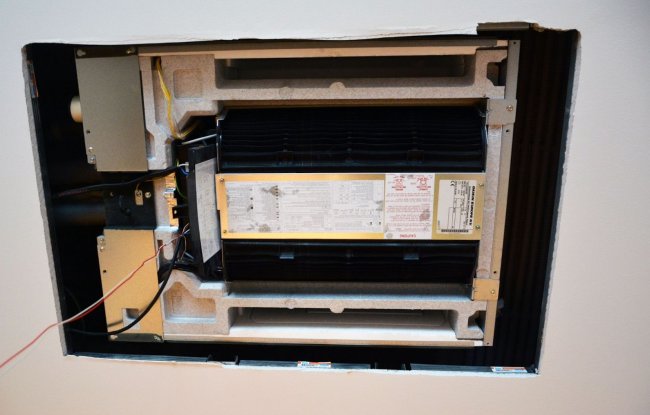

В общей сложности в доме установлены восемь кондиционеров, подключенным к двум наружным блокам. К шести подключены модули Realtime RTD-10 для управления через Modbus, еще к двум планируется добавить два модуля ONOKOM в порядке тестирования. Кондиционеры работают только на охлаждение, для регулировки используется информация с упомянутых выше настенных датчиков WB-MSW v.4.

В Wiren Board есть виртуальные устройства, объединяющие функционал управления кондиционером. Это сделано для удобного использования и представления виджета управления кондиционером через Home Assistant.

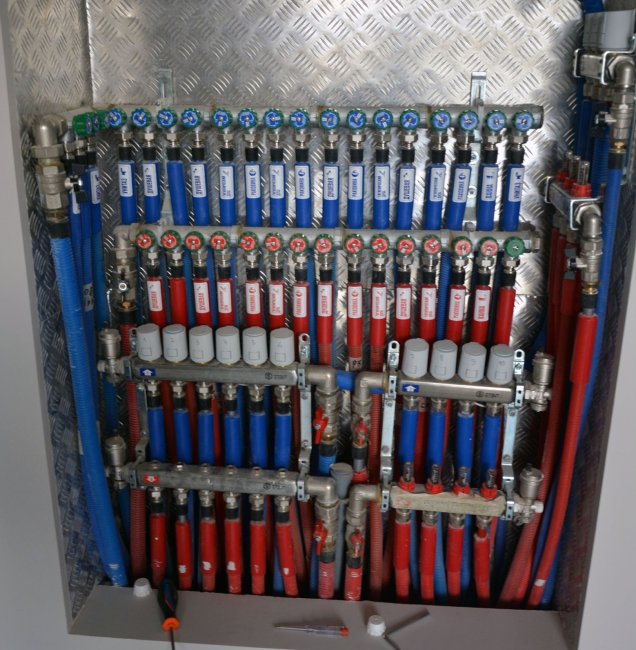

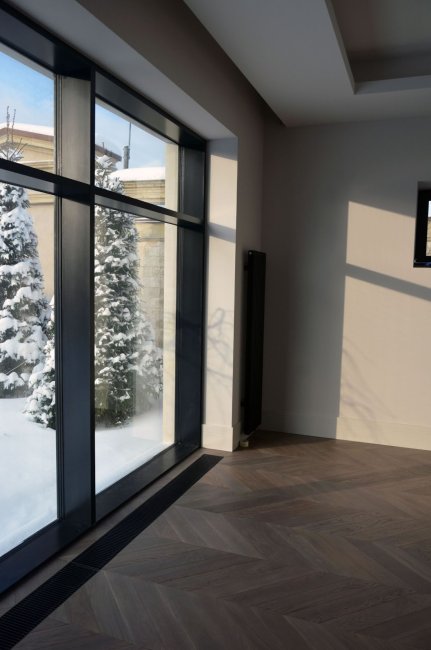

Для отопления в доме предусмотрены теплые полы, радиаторы и внутрипольные конвекторы. В общей сложности насчитывается 31 прибор отопления (в 16 помещениях). Термоэлектрические приводы распределены по двум зонам: котельная и рядом со SPA. Рядом установлены щиты с модулями WBIO-DO-R1G-16, которые как раз управляют приводами (включено/выключено на 230 В).

Газовый котел отопления расположен в котельной. К нему подключены шесть контуров отопления, каждый со своим циркуляционным насосом. Модуль WB-MR6C v.2 управляет шестью циркуляционными насосами: если приводы в контуре перекрыты, то и насос смысла включать нет. Также в ближайшем будущем планируется добавить датчики для контроля температуры теплоносителя.

Для регулировки отопления тоже используются показания температуры с настенных датчиков WB-MSW v.4.

Свет

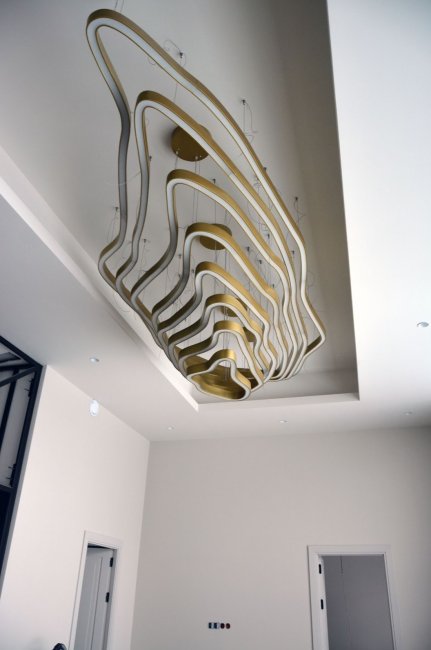

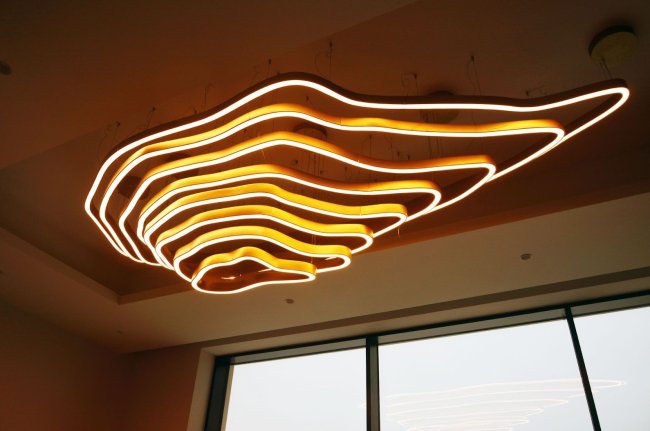

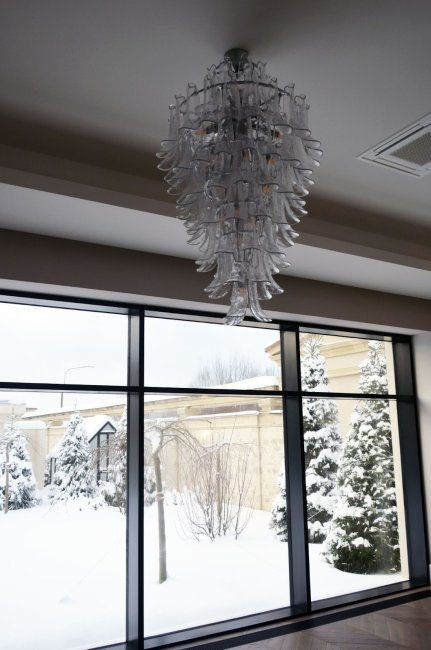

В доме используется большое количество групп освещения, несколько в каждой комнате. Основная часть светильников не диммируемая, подключается по 230 В через модули реле WB-MR6C v.2. Но есть и мощные люстры, для которых используются модуль реле WB-MR6LV/S. Также два торшера управляются непосредственно модулем WB-MRWL3.

В туалетных комнатах и для подсветки карнизов используются светильники на 24 В, тоже через реле WB-MR6C v.2.

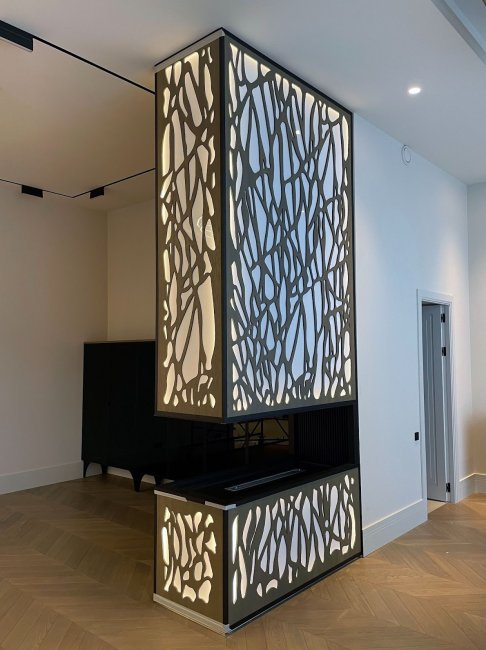

Четыре зоны подсветки сделаны мощными светодиодными лентами, которые подключены к модулю WB-LED и двум усилителям WB-AMPLED.

К преимуществам модулей реле можно отнести возможность настройки работы выходов в зависимости от типа нажатия: свет будет включаться при нажатии кнопок, даже если отключить контроллер.

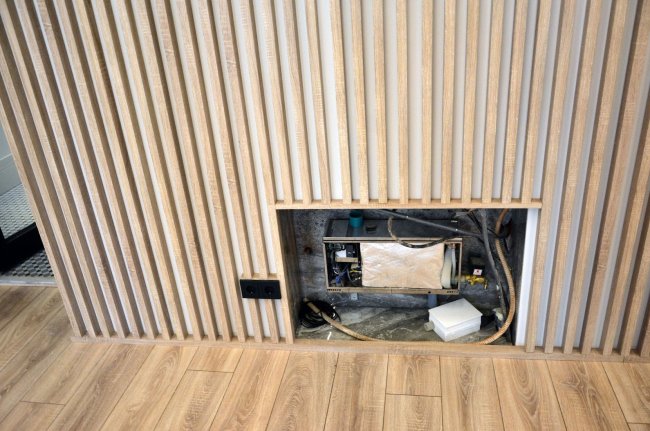

В туалетных комнатах установлены зеркала с подсветкой и сенсорной кнопкой включения. Для них пришлось писать свой скрипт, поскольку выключение питания приводит к тому, что зеркало после подачи питания не включается. В Home Assistant зеркала прописаны не как Light, а как Switch.

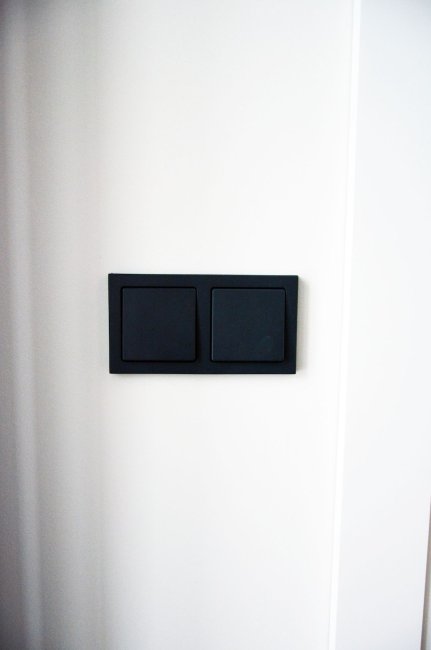

В каждой комнате есть мастер-выключатель, который позволяет сразу погасить весь свет.

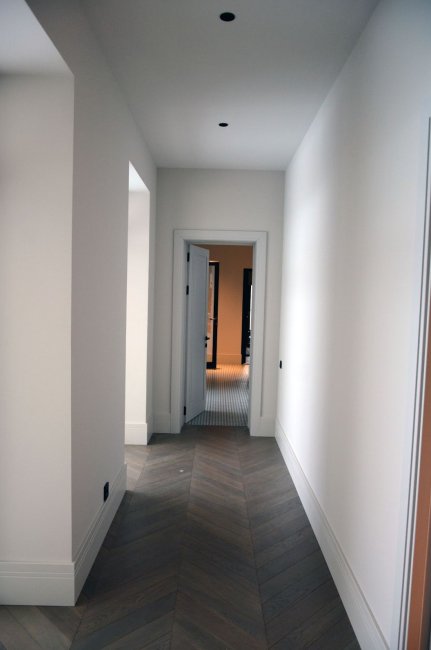

Для освещения действуют три глобальных режима: день, закат (после захода солнца) и ночь (23.30 до 7 утра). Ночью по обнаружению движения включается только подсветка в коридорах и туалетных комнатах, но не основной свет, чтобы он не слепил.

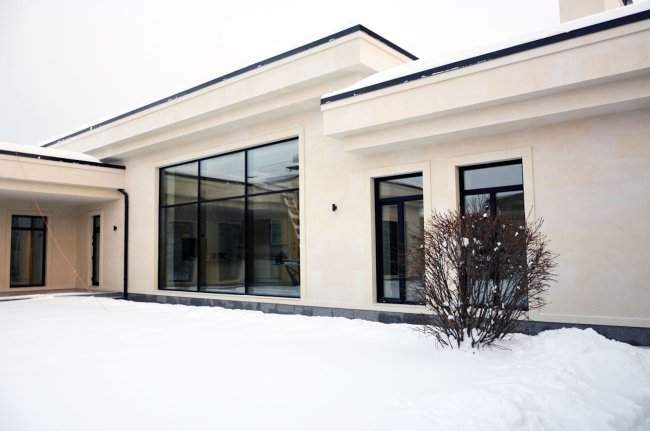

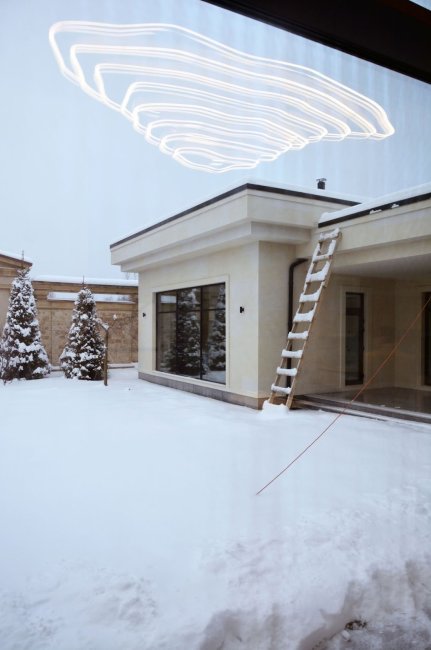

Есть две группы фасадного освещения, которое включается после захода солнца и выключается на рассвете.

Шторы и ворота

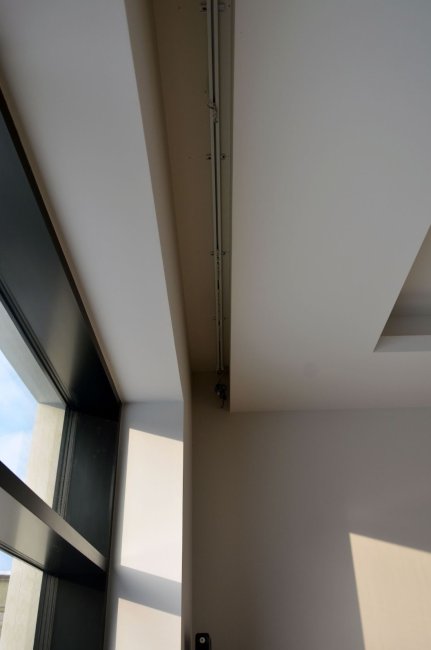

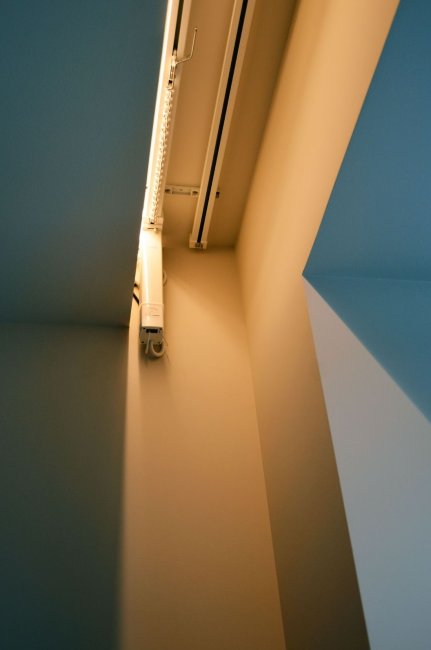

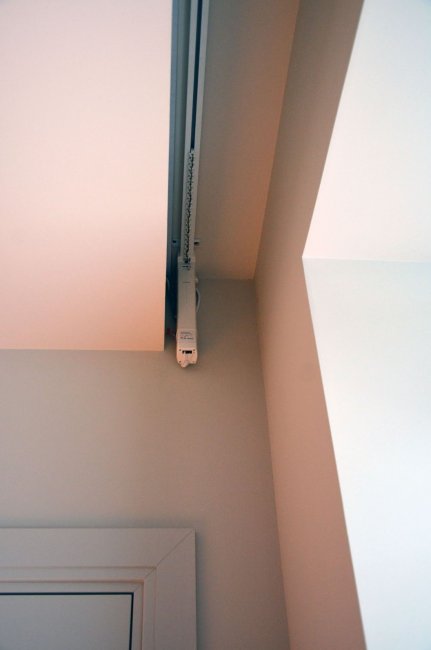

Все шторы на окнах оснащены приводами, которые подключаются к контроллеру Wiren Board через Modbus. Используются как обычные раздвижные шторы, так и рулонные.

Кроме того, в систему умного дома заведены ворота гаража и въездные ворота.

Home Assistant

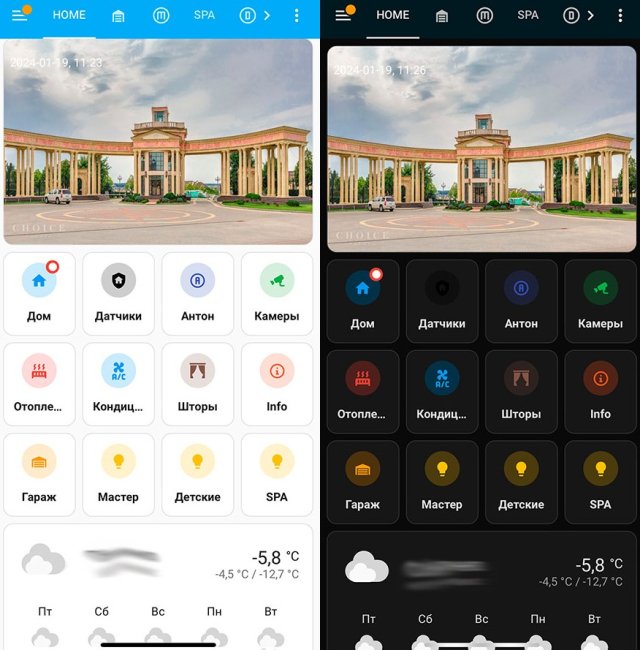

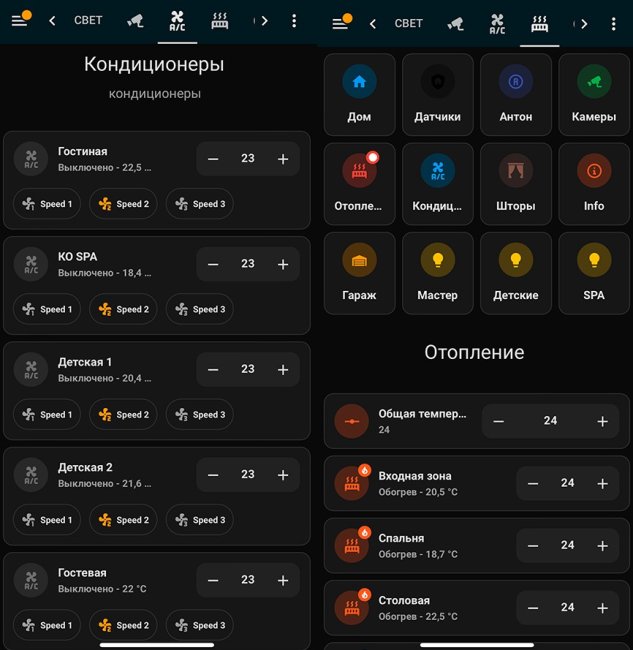

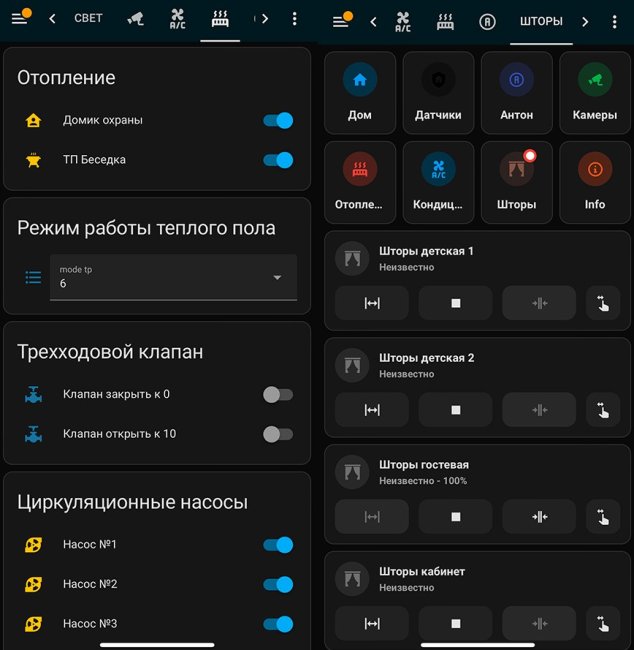

Интерфейс умного дома доступен через Home Assistant, который работает на отдельном компьютере Intel NUC. Ниже мы покажем несколько скриншотов интерфейса на смартфоне. Также интерфейс доступен через панели SONOFF NSPanel Pro, распределенные по разным местам дома.

Заключение

Не все владельцы дорогих коттеджей готовы потратить на автоматизацию круглую сумму. В статье мы рассмотрели решение с разумным бюджетом, если можно так выразиться. В систему автоматизации включены только самые нужные системы: свет, климат, датчики, шторы. К недостаткам мы бы отнесли отсутствие приточной вентиляции, но таково решение владельца.

Умным домом управляет система Home Assistant, работающая на отдельном компьютере Intel NUC. В HA запрограммированы основные скрипты автоматизации, она же отвечает за пользовательский интерфейс. В данном случае контроллеру Wiren Board 7 оставлены задачи управления остальными модулями и устройствами Modbus умного дома. Мы бы предпочли установить Home Assistant прямо на Wiren Board 7, производительность позволяет, но интегратор выбрал разделение функций.

Весьма интересным нам показалось разделение дома на несколько зон. Гости могут кушать шашлык во дворе и париться в бане, но при этом члены семьи смогут комфортно отдохнуть.

А что думаете вы? Можно ли улучшить этот умный дом, добавив/заменив некоторые системы? Возможно, вы расскажете о своем опыте? Ждем ваших комментариев.
