Aqara Dual Relay Module T2 — это компактное двухканальное реле, предназначенное для удаленного управления различными устройствами, такими как освещение, вентиляторы, гаражные ворота, моторы, выключатели, розетки и другие. Устройство поддерживает протокол Zigbee 3.0 и требует подключения к Центру умного дома (хабу) для полноценной работы в экосистеме Aqara. Реле работает в двух режимах: с сухим контактом и с мокрым контактом. Сухой контакт — это изолированный от всех электрических цепей электромеханический контакт. Он замыкает или размыкает электрическую цепь без прямого подключения к источнику питания. Мокрый контакт — это контакт, который уже подключен к источнику питания. Это упрощает подключение, но ограничивает возможности применения, так как требует наличия источника питания для работы. Сухой контакт обладает большей универсальностью, чем мокрый контакт.

В этой статье мы познакомим вас с обновленной версией знаменитого 2-канального реле с нулевой линией. Основное отличие устройства от предшественника – возможность питания от низковольтовой линии постоянного тока.

Низковольтовая линия постоянного тока – это система передачи электроэнергии, использующая постоянный ток низкого напряжения, которая обладает рядом преимуществ: безопасностью (низкое напряжение делает систему менее опасной для людей и животных), эффективностью (в низковольтовых системах потери энергии минимальны, что повышает эффективность передачи), простотой установки (проще в установке и обслуживании, поскольку требуют меньше изоляции и более лёгкие опоры) и экологичностью (снижает выбросы углекислого газа за счёт более высокой эффективности передачи энергии).

Первое включение

Для подключения реле необходимо подать переменное напряжение 100-250В на клемы L и N, где L – фаза (она будет разрывать физически линию тока), N – нулевой провод питания.

При первом включении в сеть, реле автоматически перейдет в режим сопряжения с хабом, этому свидетельствует мигающий синим цветом светодиод на корпусе реле.

Добавление в Aqara Home

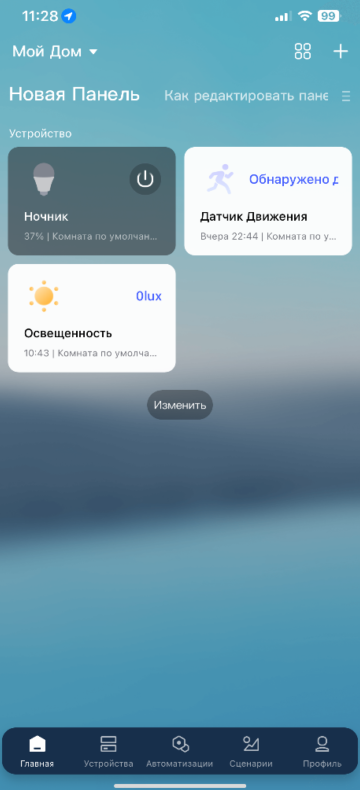

Шаг 1: запустите приложение Aqara Home на своем смартфоне.

Шаг 2: в правом верхнем углу экрана нажмите на кнопку «+», затем «Добавить устройство».

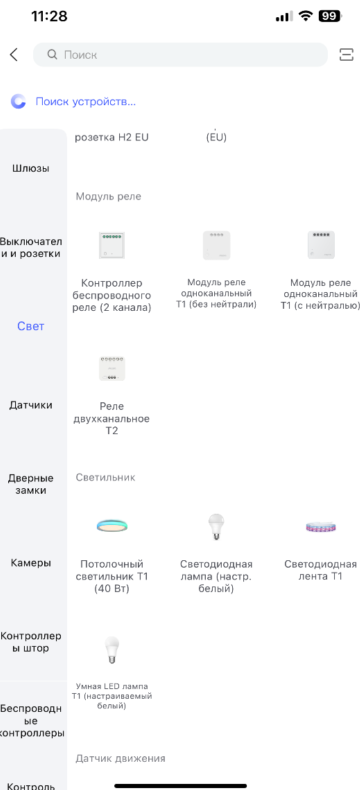

Шаг 3: в списке добавляемых устройств выберите «Реле двухканальное T2».

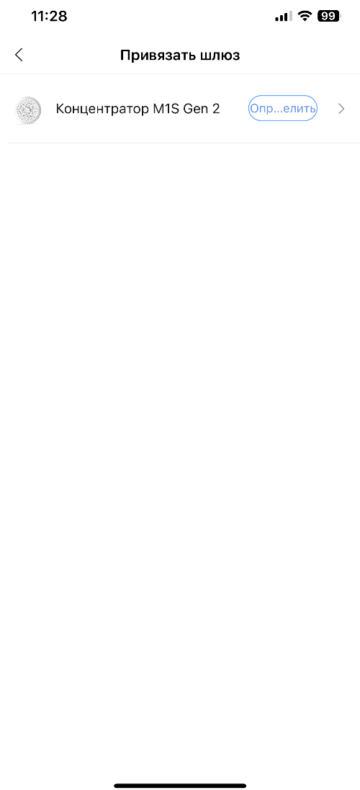

Шаг 4: выберите Центр умного дома (хаб), в нашем примере это Концентратор M1S Gen 2.

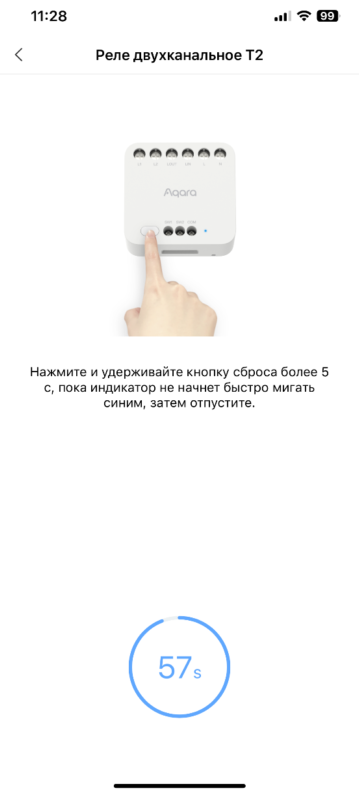

Шаг 5: как было упомянуто выше, при первом включении диод на реле должен мигать синим цветом. Это означает готовность к сопряжению с хабом. Если этого не происходит, удерживайте кнопку питания в течение 5 секунд.

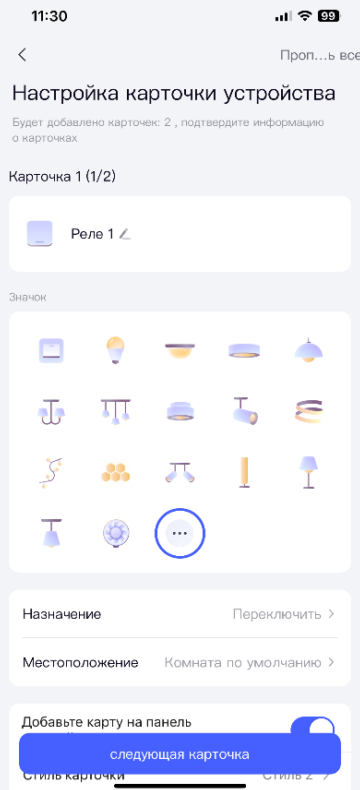

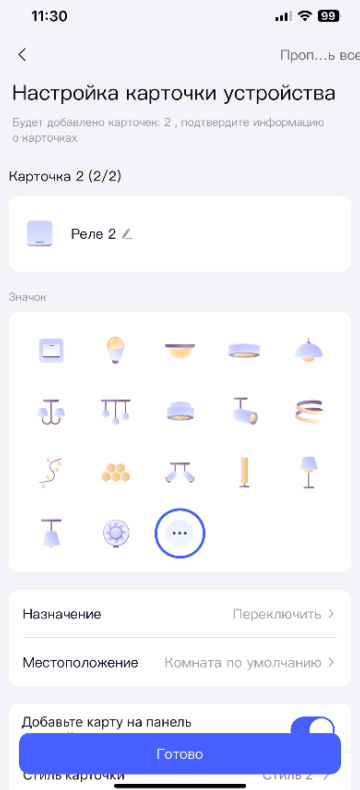

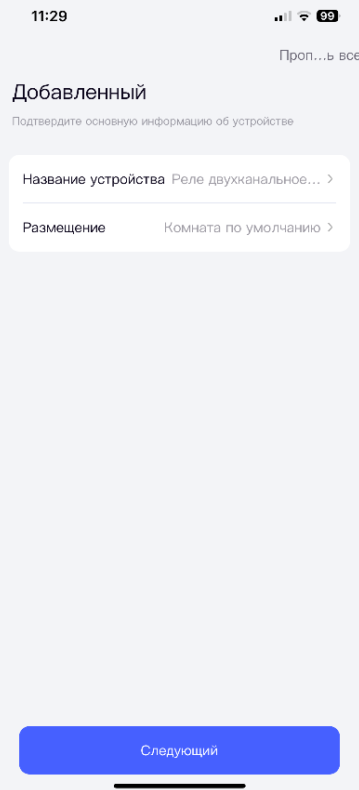

Финальным шагом укажите название устройства и выберите для него подходящую иконку.

Управление устройством

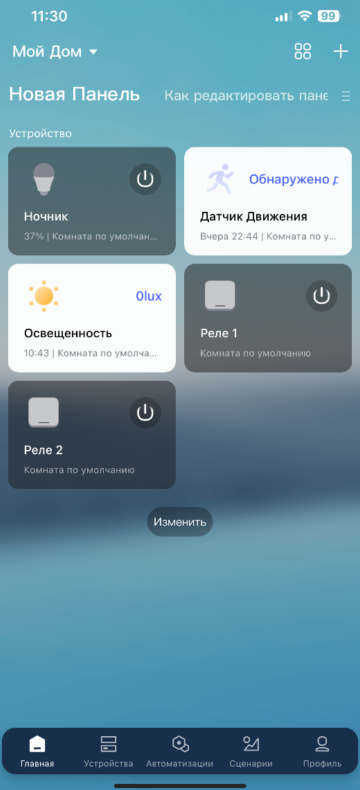

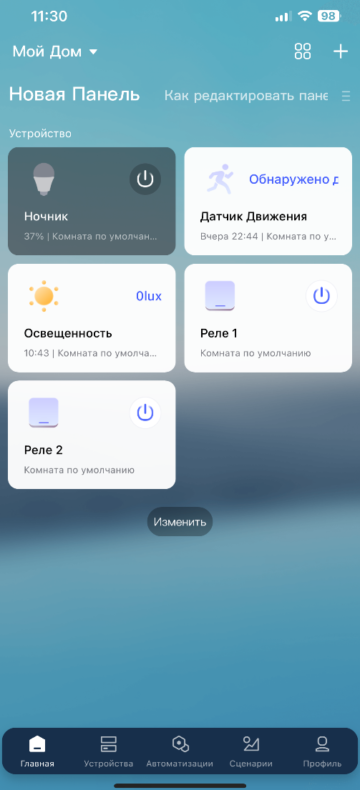

После завершения процедуры добавления устройства, вы увидите стартовую страницу приложения и две плитки управления «Реле», каждая из которых отвечает за свой канал.

При нажатии на иконку питания происходит переключение состояния конкретного реле.

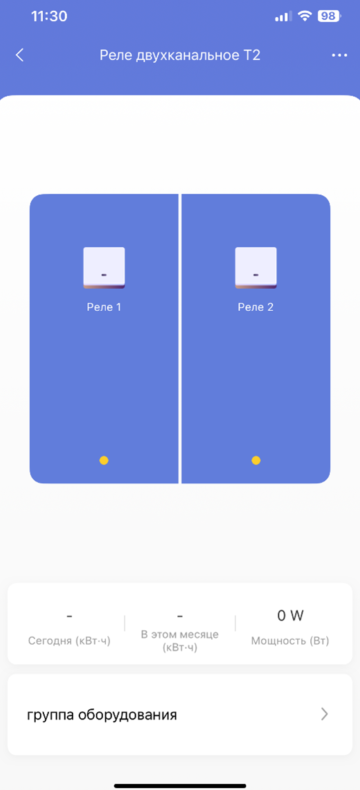

Если нажать на саму плитку, откроется страница управления устройством, где будут отображаться сразу оба канала управления, независимо от того, на какую из плиток вы нажали. Ниже будет отражаться суммарная потребляемая мощность, а также объём израсходованной электроэнергии в разрезе «Сегодня» и «В этом месяце».

Ещё ниже предусмотрен переход к группировке устройств. Сгруппировать можно как оба канала одного устройства, так и разные каналы разных устройств.

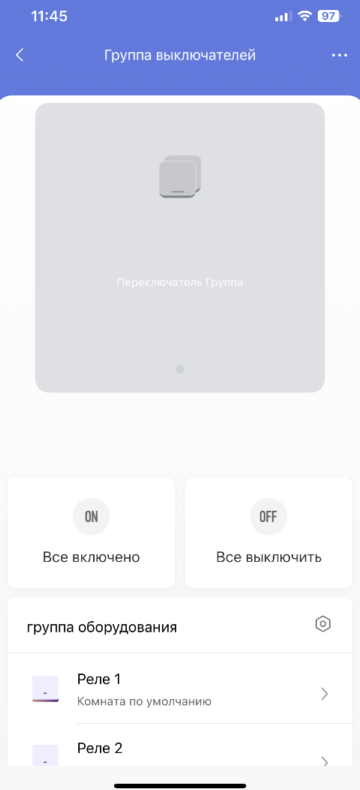

Сгруппировав каналы, вы получите новую плитку управления с возможностью включения и выключения всех реле одновременно.

Сгруппированные устройства могут участвовать в автоматизациях.

Настройки

Большинство настроек находятся в меню, которое откроется при нажатии на три точки в правом верхнем углу. Перейдём в «Настройки устройства».

Настройки состояния после включения.

Иными словами, если дома отключился свет, что нужно сделать устройству после возобновления подачи электричества. Может быть:

• • Память состояния (при включении электроэнергии вернётся к тому же состоянию, которое было до выключения)

• • Всегда включено (включится, даже если до этого было выключено)

• • Всегда выключено (выключится, даже если до этого было включено)

• • Инвертировать состояние (включит состояние обратное тому, что было до выключения)

Тип выключателя.

Предполагает возможность выбора:

• • Перекидной выключатель (позволяет управлять группой или одним прибором из нескольких мест)

• • Звонкового типа (замыкает электрическую цепь только в момент нажатия на него, подобно кнопке дверного звонка)

• • Без выключателя

Изменить на беспроводной выключатель.

Возможность отвязать реле от клавиш выключателя. В таком случае появляется возможность привязать в автоматизациях кнопки выключателя к другим устройствам экосистемы Aqara. При этом реле также будут коммутировать нагрузку и управляться как из приложения, так и при помощи голосовых ассистентов.

Взаимоблокировка выключателя.

Режим интерлок. Когда при включении одного из каналов, автоматически выключается второе (применимо для управления фазным двигателем или кранами/клапанами с электроприводом).

Режим устройства.

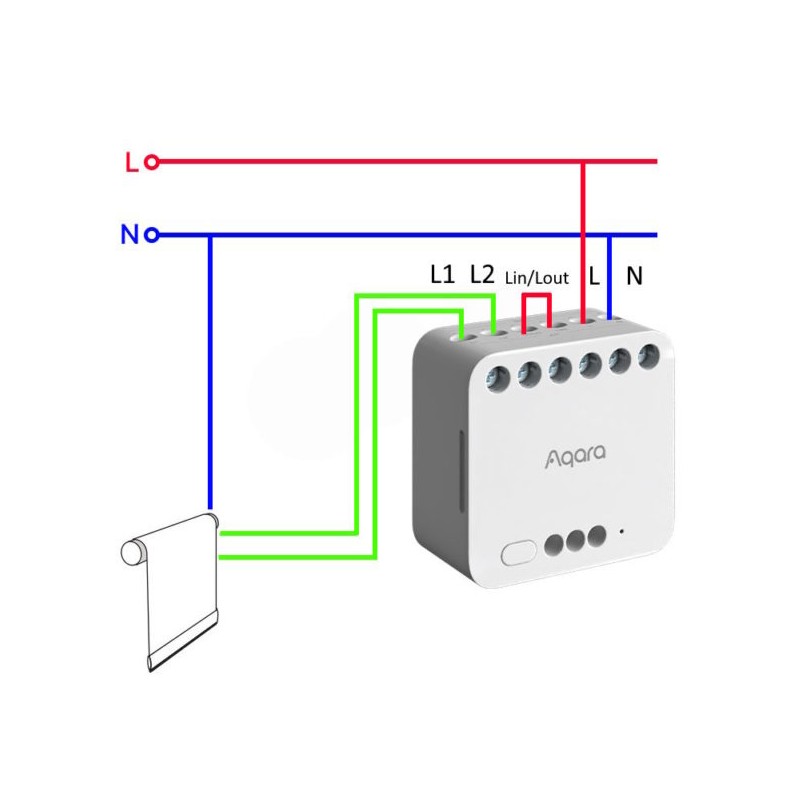

Мокрый контакт – Потребитель получает питание от контактов L1/L2 и нулевого провода. Может быть использован для управления различными устройствами, такими как замки, освещение и другие, где требуется быстрое включение или выключение питания.

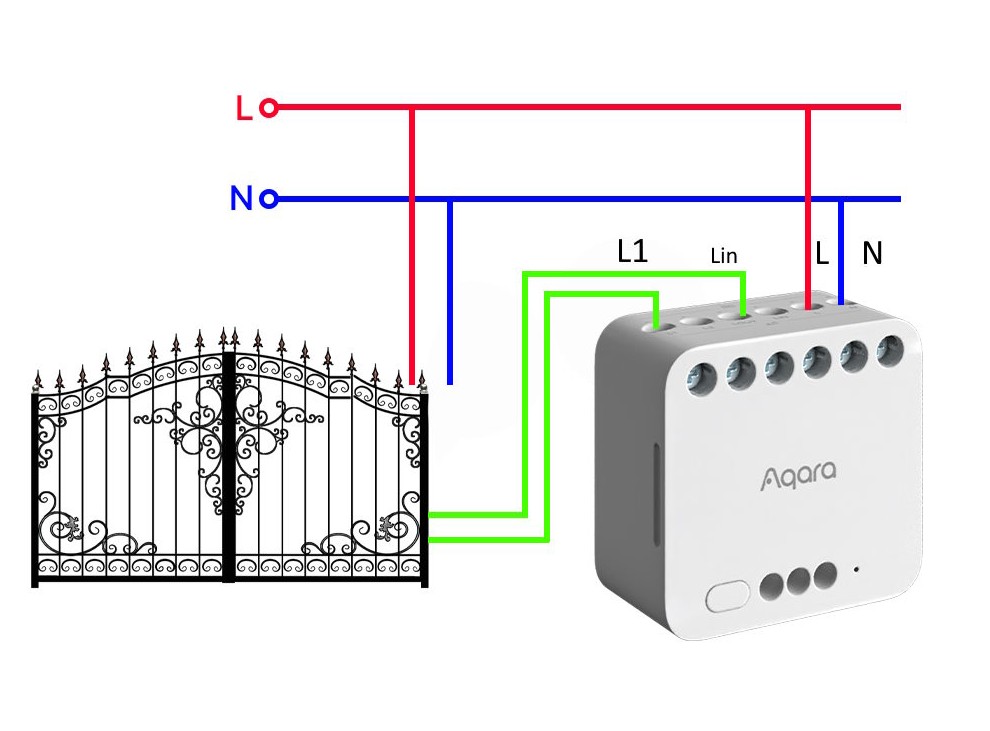

Сухой узел – импульсный режим – с возможность замыкания реле от 300 до 2000 мсек. Предназначен для управления исполнительными механизмами, такими как замки, ворота, шлагбаумы и т. д. Сухой узел позволяет управлять этими устройствами с помощью импульсов определенной длительности, что может быть полезно для автоматизации процессов, требующих точного времени срабатывания. Например, в системах контроля доступа сухой узел может использоваться для управления электромагнитными замками, требующими кратковременного отключения питания для разблокировки.

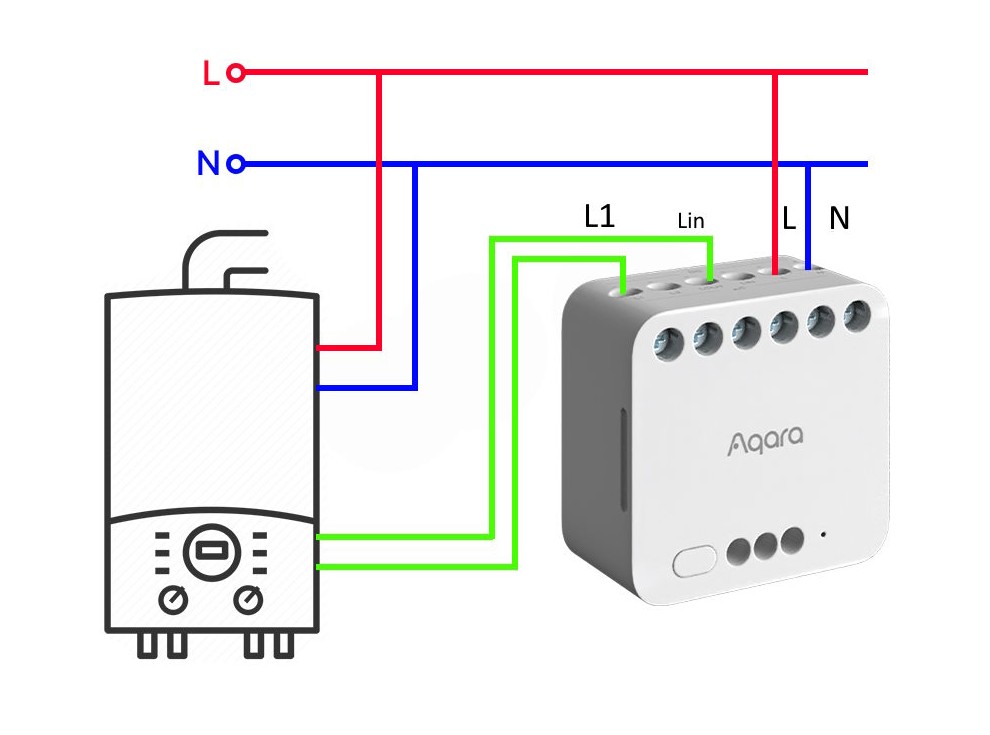

Сухой узел – режим вкл/выкл (применим для управления котлом).

При включении режима сухой узел на главной странице управления реле не будет отображаться потребляемая мощность.

Питание от постоянного тока

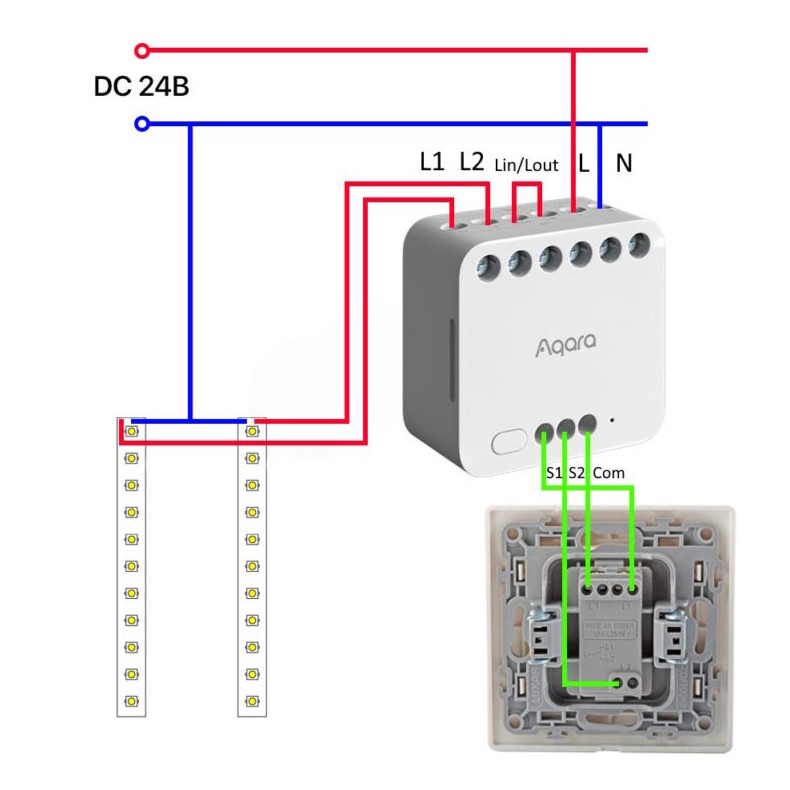

Реле имеет возможность питания не только от розетки, но и от источника постоянного тока. Питание осуществляется подачей напряжения 24 – 30В на клемы L и N. При условии перемычки Lin и Lout на выходе мы также получаем мокрый контакт с исходным напряжением.

Подключение внешнего выключателя

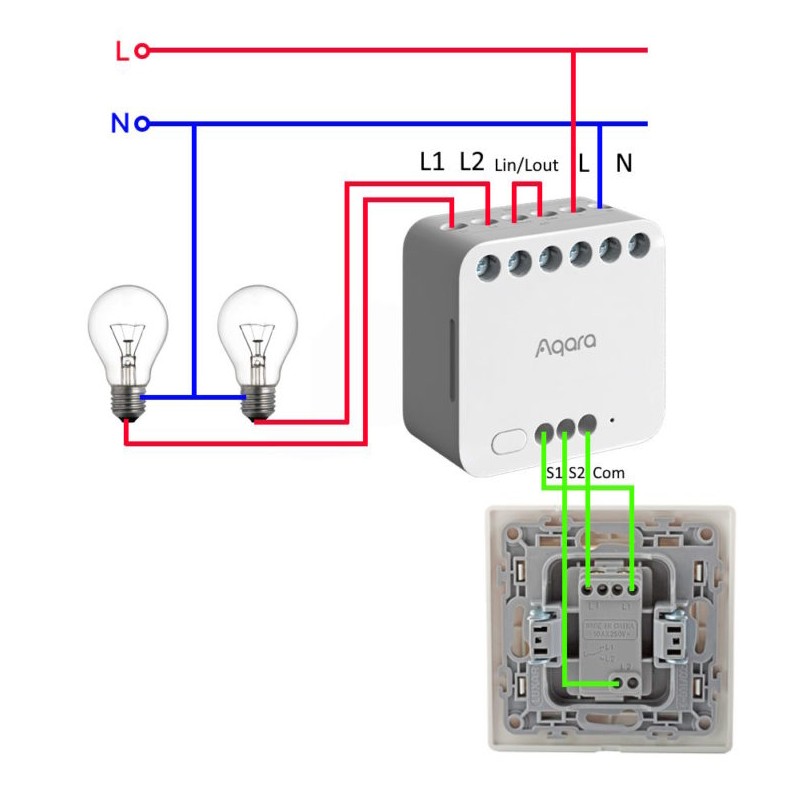

Для подключения выключателя также присутствуют клеммы подключения. Они расположены в нижней части устройства. Слева направо: S1 – левая клавиша, S2 – правая клавиша, COM – общий провод выключателя.

Автоматизации

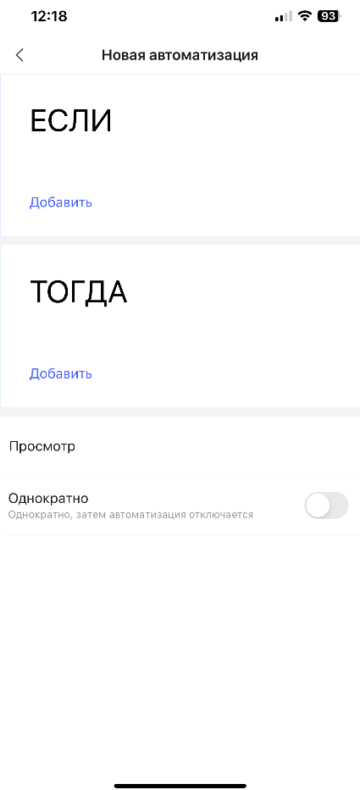

В автоматизациях реле может выступать как триггер (ЕСЛИ), так и выполнять различные действия (ТОГДА).

Например, при включении декоративного освещения, отключить общее освещение на участке.

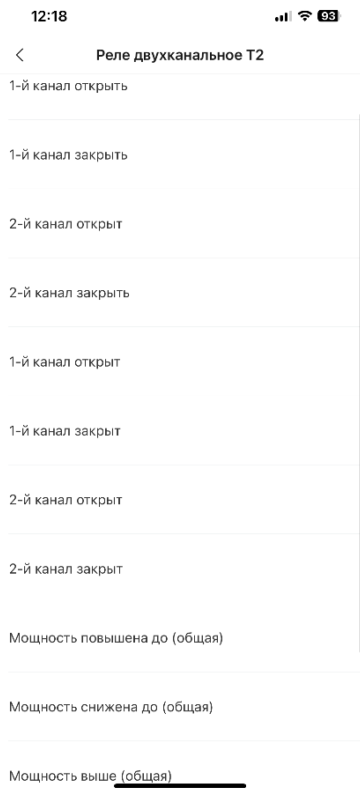

В режиме триггера доступны следующие условия. ЕСЛИ (триггер):

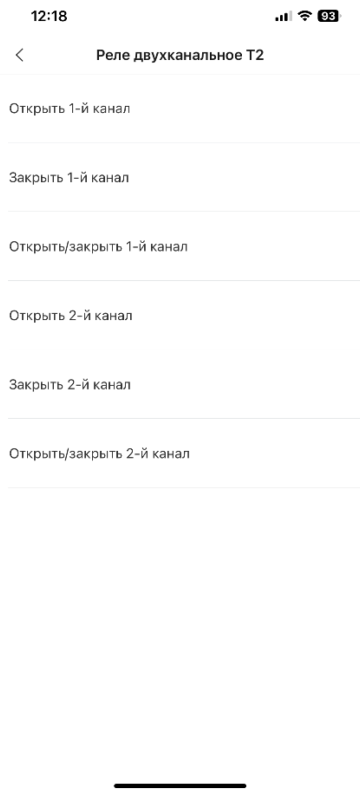

В режиме действия доступны следующие сценарии. ТОГДА (действие):

Добавление в Apple HomeKit

Для вашего удобства предусмотрена возможность добавления Aqara Dual Relay Module T2 в Apple HomeKit, благодаря чему вы можете интегрировать устройства Aqara в единую систему умного дома, управляемую через приложение «Дом» на устройствах iOS.

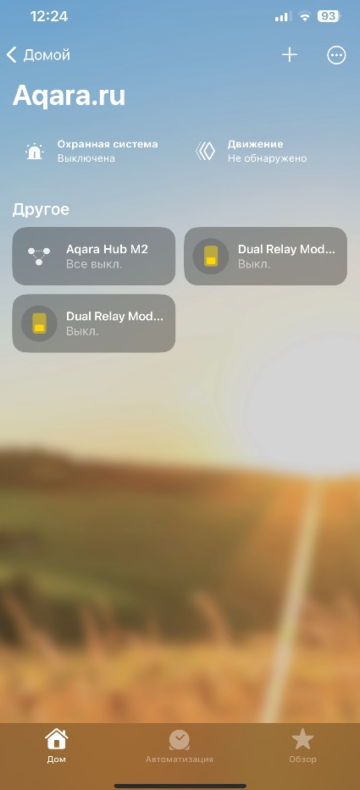

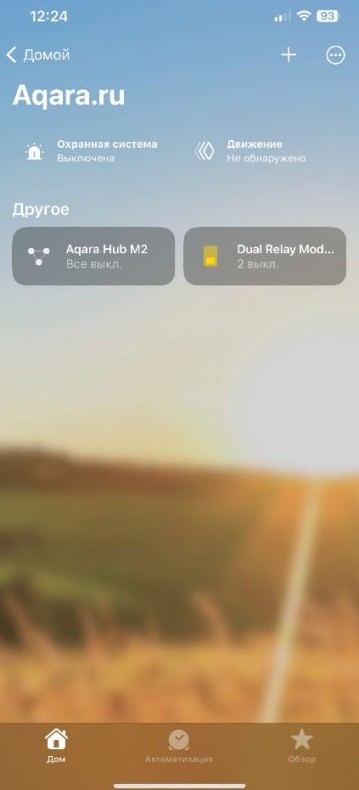

Открыв приложение Apple HomeKit, при условии ранее добавленного хаба, реле автоматически добавляются в ту же комнату, где находится хаб.

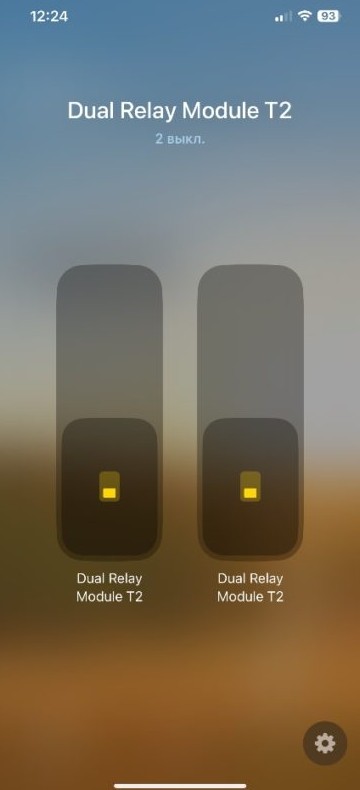

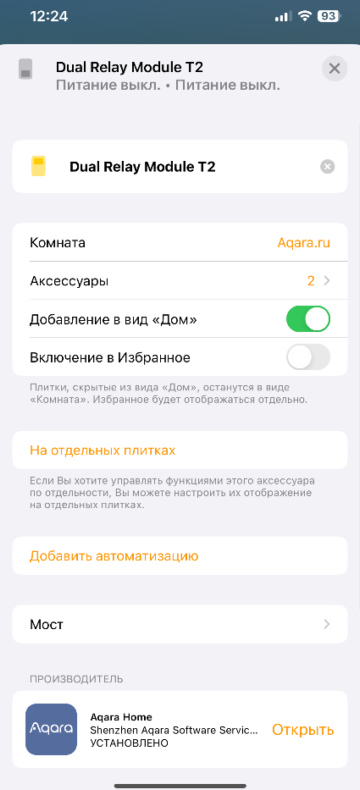

По умолчанию оба реле находятся на одной плитке, открыв настройки их можно разделить (обратите внимание, что даже после разделения реле, добавить их в разные комнаты нельзя). В настройках также можно изменить имя, тип, иконку аксессуара.

Добавление в Умный дом Яндекс

Добавление реле в приложение Умный Дом Яндекс происходит в автоматическом режиме при условии, если ранее вы добавили Aqara в перечень интеграций.

Если вы впервые добавляете устройство Aqara в Умный дом Яндекс:

• • откройте приложение «Умный дом Яндекс»;

• • нажмите кнопку «+»;

• • выберите «Устройство умного дома»;

• • выберите «Aqara» из списка производителей;

• • нажмите «Привязать к Яндексу»;

• • Авторизуйтесь, используя данные учетной записи Aqara Home.

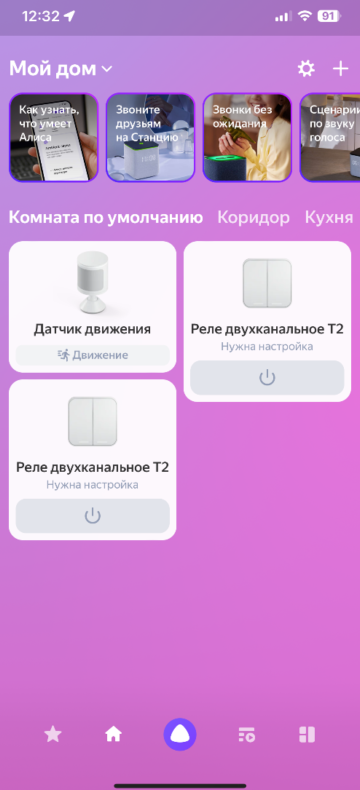

Как только устройство будет добавлено в приложении Aqara Home, на смартфоне отобразится уведомление о том, что Дом с Алисой обнаружил у вас новое устройство от Aqara.

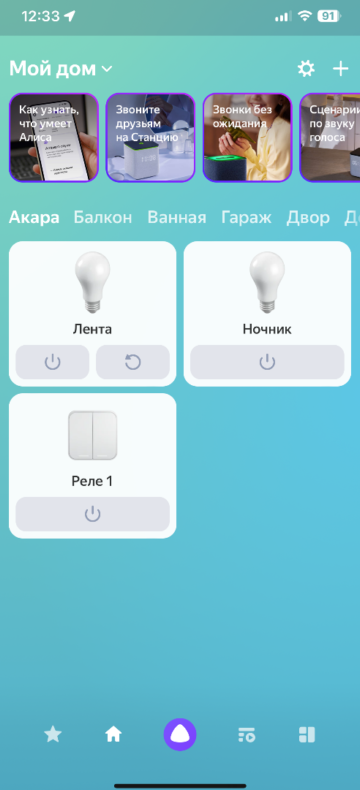

Новое устройство готово к использованию, осталось переименовать аксессуары и при необходимости изменить их тип. В умном доме Яндекс есть возможность распределить реле по разным комнатам.

Технические характеристики Aqara Dual Relay Module T2

Модель: DCM-K01
Цвет: Белый
Питание AC 100–250 В~, 50/60 Гц, нагрузка:
– до 10 А, макс. 2500 Вт (резистивная);
– до 1 А, до 250 Вт (светодиод, КЛЛ, люминесцентные лампы);
– до 1 А, до 1/4 л.с. (двигатели).
Питание DC – 24 – 30 В⎓, нагрузка:
– до 10 А, до 300 Вт;
Питание DC 30 – 60 В, нагрузка:
– до 1 А, до 60 Вт.
Беспроводные протоколы: Zigbee 3.0, 2405-2480 МГц
Возможность крепления на DIN-рейку: Адаптер крепления в комплекте
Размеры: 45,5 × 48 × 24 мм (без крепления на DIN-рейку)
Рабочая температура: -20 ~ +50 С
Рабочая влажность: 0 ~ 95% относительной влажности, без конденсации
