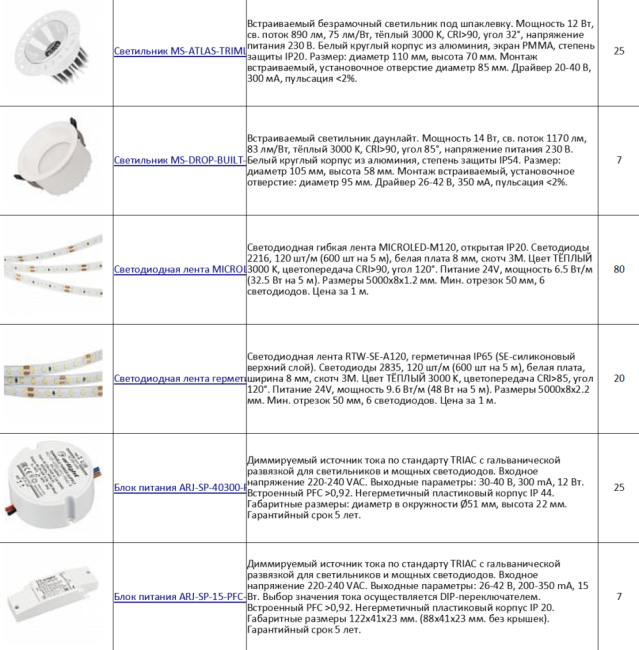

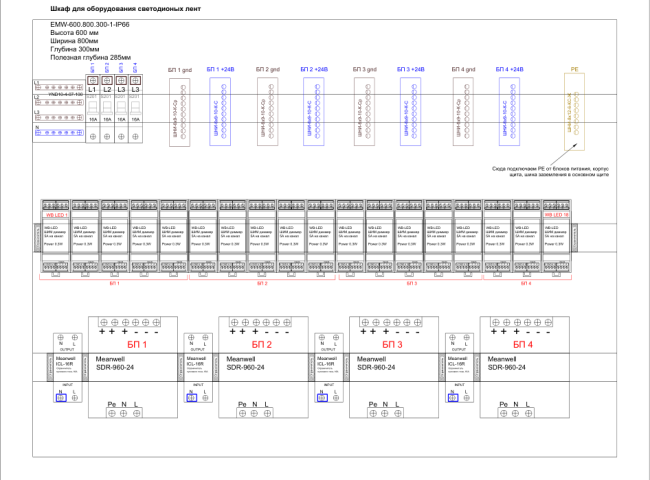

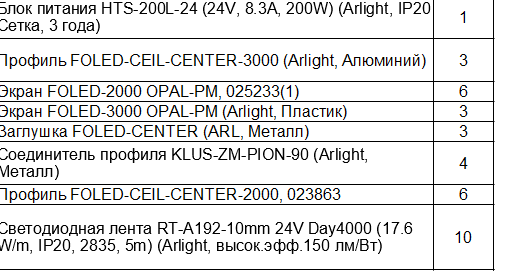

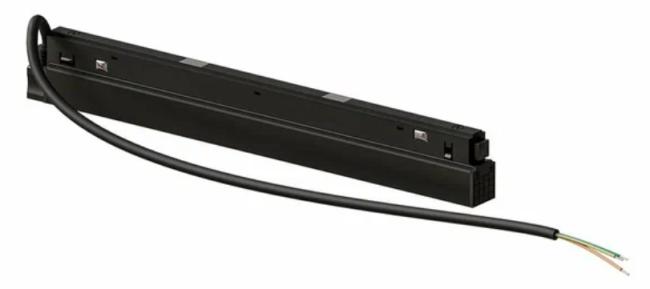

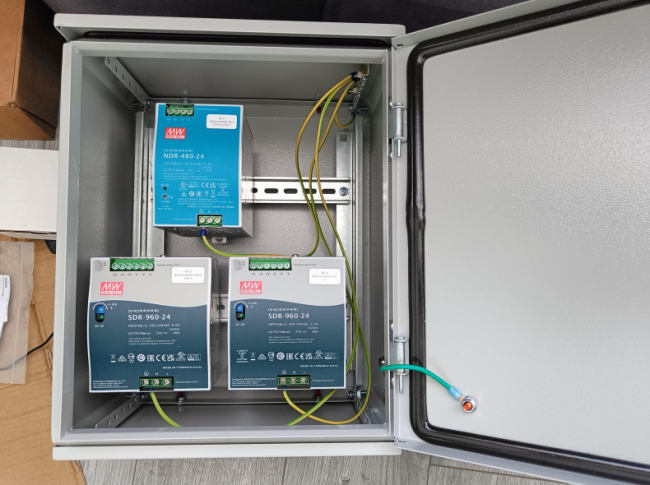

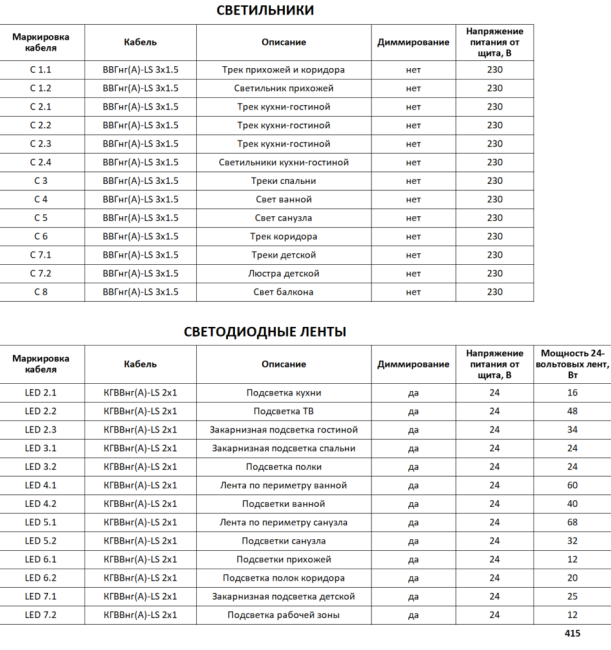

Самый сложный и ответственный раздел проектирования системы Умного Дома на любом объекте — это освещение. Потому что освещение в современном ремонте, сделанном по дизайн-проекту, простым не бывает. Исключение — квартира на системе HiTE PRO, про которую я писал недавно, но там проект света делал не дизайнер, а я, по чёткому заданию сделать всё минималистично и удобно. Но почти в любом проекте есть трековые светильники, диммируемые светильники, светодиодные подсветки. Светодиодные подсветки могут быть одноцветными, а могут быть с изменяемой цветовой температурой или многоцветные. Мне важно, получив от клиента дизайн-проект, по которому я буду делать свой проект кабелей и щитов со всем, что этим светом управляет, точно понимать технические характеристики каждого осветительного прибора. Я не занимаюсь подбором осветительных приборов и я их не продаю. Если точного перечня светильников с моделями нет в дизайн-проекте, должно быть отдельное коммерческое предложение или что-то такое, что позволит мне выполнить проект. Есть даже отдельная специализация дизайнера — дизайнер света. Он подбирает модели осветительных приборов. Если такого подбора нет, то его выполняет менеджер по продажам фирмы-поставщика осветительных приборов или сам заказчик. В 90% дизайн-проектов никакие характеристики света не указаны. В лучшем случае — диммируемость, либо в описании светильника, либо указан диммер вместо выключателя. Вот пример условных обозначений из дизайн-проекта: Что такое «Световая линия DIM»? Какая-то светящаяся длинная штука. Могу предположить, что лента в профиле. А может, светодиодный светильник в сборе с блоком питания. А может люминесцентный светильник, и такие бывают. Если лента с питанием 24 вольта, то мне нужна общая мощность и тип (одноцветная или многоцветная). Трековые светильники — отдельная сложность. Они бывают с напряжением питания 230 вольт, бывают 24 вольта, бывают 48 вольт. Если 24 или 48, то треку нужен блок питания. Где этот блок будет располагаться? Дизайнеры любят писать «располагать блоки питания в щите», как будто щит — это такой безразмерный ящик, способный вместить любое количество блоков питания. Есть треки, у которых блок питания расположен внутри корпуса трека, что очень удобно, казалось бы. Но один производитель треков говорил мне, что в их треках такого типа при необходимости замены блока нужно будет демонтировать потолок. Блок питания для встраивания в трек — длинный и узкий Поэтому иногда в моих проектах появляются отдельные щиты управления треками или лентами, в которых находятся диммеры, усилители, блоки питания — в основной щит при большой мощности блоков всё это ставить не следует: во-первых, из-за нагрева, во-вторых, из-за большого размера блоков. Вот пример щита управления большим количеством многоцветных лент общей мощностью больше 3 киловатт: Для мощных блоков важно предусматривать устройства плавного пуска, чтобы блоки при старте не вырубали пусковым током вводной автомат. Вот пример щита чисто для 24-вольтовых блоков питания, всё остальное находится в основном щите: От напряжения и тока осветительных приборов напрямую зависят тип и сечение кабеля. Я постоянно встречаю «электриков», которые считают, что низкое напряжение — значит, тонкий кабель. Которые называют светодиодные ленты и низковольтовые треки «слаботочка». Которые реально монтируют в квартирах и домах для любых светодиодных лент ШВВП 2х0.5. Когда заказчик говорит мне, что ему не нужен проект электрики, потому что монтажники сами разберутся по дизайн-проекту, с высокой долей вероятности как раз ШВВП 2х0.5 и будет проложен. Хитрой паутиной между проходными и перекрёстными выключателями. А потом электрики просто уйдут, а заказчик после окончания отделки будет просить меня приехать и рассказать, что же теперь делать. Вот это идеальный вариант: когда к дизайн-проекту прилагается коммерческое предложение на все светильники, ленты и блоки питания. По КП видно, что у светильников драйверы (источники тока) с управлением TRIAC и питанием 230 вольт, значит, они могут управляться диммерами Wirenboard WB-MDM3. Здесь же видны параметры светодиодных лент для расчёта токов и, соответственно, блоков питания, усилителей, кабелей до лент. А вот «световая линия», вероятнее всего, состоит из таких компонентов: Сразу видно, что это светодиодная лента 24 вольта 17.6 ватт на метр. Умножаем удельную мощность на длину и получаем общую мощность и ток. Зная ток, выбираем кабель, усилитель, диммер. Но ведь это может быть световая линия большей удельной мощности, до 30 ватт на метр. Может быть с RGBW или MIX лентой, тогда и кабель, и усилитель, и диммер, и блок питания будут другими. Часто в дизайн-проектах встречаются выводы кабеля для каких-то подсветок. Как в примере выше «навигационный светильник». Что это такое? Можно хотя бы пример модели? Или вот «подсветка шкафа«. Какое напряжение вывести для подсветки шкафа? Обычно я вывожу 230 вольт, чтобы поставщик шкафа поставил там свой блок питания, если он вообще нужен. Спрятать блок питания в шкафу не проблема. Я уже «обжигался» — предусматриваю 24 вольта, а мебельщики потом говорят, что у них 12. Предусматриваю 12 — говорят, что 230. Так что либо скажут требования заранее, либо делаю универсальный вариант: питание подсветки шкафа от щита с напряжением 230 вольт. Аналогично «подсветка зеркала«. Я считаю, что зеркало с подсветкой — единое изделие с напряжением питания 230 вольт. Возможно, включающее в себя блок питания или токовый драйвер. Если дизайн-проект не предусматривает отдельный выключатель для подсветки зеркала, то у зеркала есть собственный выключатель прямо на нём. Только если дизайнер прямым текстом напишет, что зеркало требует вывод питания для наклеиваемой на него светодиодной ленты, тогда я предусмотрю напряжение питания 24 вольта от щита, а без такого упоминания — 230 вольт. Иногда заказчик сам просит меня написать в проекте, какие характеристики осветительных приборов нужны. И я пишу, например: Точечные светильники с напряжением питания 230 вольт и диммированием способом TRIAC Светодиодные ленты одноцветные 24 вольта, удельная мощность не более 10 ватт на метр Треки без диммирования, напряжение питания от щита 230 вольт Вот эта формулировка «от щита» здесь ключевая — она означает, что спроектированный мной щит будет подавать 230 вольт, коммутируя их через реле. Будут ли светильники трека питаться от 230 вольт, или он будет иметь встроенный в корпус блок питания, или блок питания будет где-то в шкафу или люке рядом с треком — я не знаю. Разумеется, если это будет известно на момент проектирования, проект получится более качественным Кстати, всегда самые удобные треки — с напряжением питания 230 вольт, не требующие блоков питания. Я вижу в этом одни плюсы: проще и дешевле. Также в проекте не лишним будет упомянуть такую штуку: Управление какими-либо осветительными приборами по протоколу DALI проектом не подразумевается. Потому что поставщики света, когда им упоминают про Умный Дом, сразу предлагают DALI. Точно также, как поставщики выключателей при упоминании Умного Дома предлагают KNX. Это хорошо увеличивает смету на оборудование. Разумеется, основные системы Умного Дома (Wirenboard, Larnitech, KNX, Beckhoff) умеют управлять светом по DALI, но не всегда это экономически оправдано, особенно при небольшом количестве управляемого таким образом света. По результатам изучения дизайн-проекта, технического задания и характеристик осветительных приборов я составляю такую таблицу, которую включаю в проект: Для более крупных объектов, чем небольшая квартира, не лишним будет посчитать длины кабелей светодиодных лент и падения напряжения в них, но когда длины кабелей не превышают 15 метров, а ток 3 ампер, расчёт можно упростить. Важно, что в таблице описаны характеристики приборов (напряжение) и способы управления ими (диммирование или вкл-выкл). Так что очень прошу заказчиков, у которых планируется сложный свет, включающий треки и мощные или многоцветные ленты, заранее озаботится подбором осветительных приборов, если дизайнер этого не сделал. Мой проект станет от этого более качественным, не придётся что-то менять по ходу реализации.
