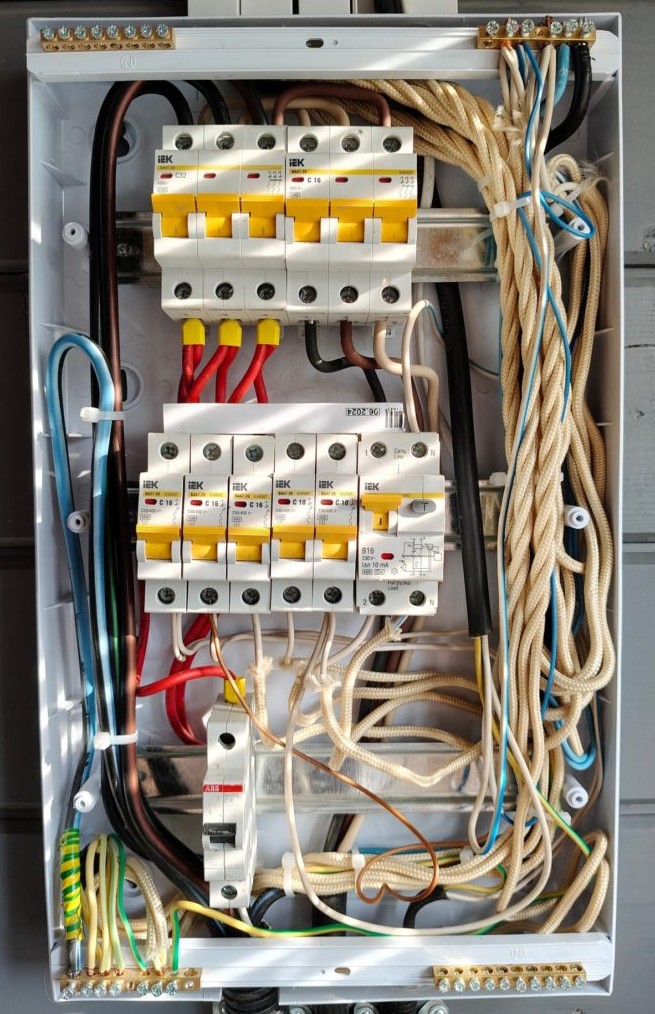

Бывая в загородном доме я почти всегда из любопытства заглядываю в электрощиток. Просто посмотреть, как он собран. Насколько там всё безопасно и понятно. Недавно сделал замечательное фото щитка, к сожалению, достаточно типичного.

Это щит двухэтажного деревянного загородного дома, от него питается ещё и достаточно большая отдельностоящая баня.

Щит висит в хозяйственной комнате вместе с котлом и коллектором. И У НЕГО НЕТ КРЫШКИ, то есть, он ровно такой, как на фото. Нигде в помещении крышку щита я не обнаружил.

Понять назначение элементов невозможно. Никаких надписей или других маркировок нет, схема щита нигде рядом не висит.

Можно понять, что верхний левый автомат С32 — ввод питания дома. То есть, этот щит коммутирует мощность в 21 киловатт. Хотя, я полагаю, что на столбе за пределами участка вводной автомат имеет меньший номинал, стандартные 15 киловатт.

Реле напряжения на вводе отсутствуют — грубейшая небрежность.

3-полюсный автомат рядом с вводным, вероятнее всего, питание бани, потому что в доме трёхфазных нагрузок нет: газовый котёл и накладная варочная панель, включаемая в розетку.

Я всегда настоятельно рекомендую вводные автоматы делать не 3-полюсными, а 4-полюсными, чтобы при необходимости отключать ещё и ноль.

Видно, что отключив вводной автомат С32, баня останется работать, потому что ввод автомата бани сделан от ввода, а не от вывода автомата питания дома.

В вводной автомат дома сверху входят две группы проводов разного сечения, это значит, что провода более тонкого сечения недостаточно хорошо зажаты.

Два автомата номиналом по 10 ампер — вероятно, освещение всего 2-этажного дома.

Три автомата номиналом 16 ампер — вероятно, все розетки всего дома, включая кухонные и уличные.

Отдельный автомат ABB на нижней рейке номиналом 16 ампер — неизвестно.

Защита от утечки тока (УЗО) на розетки и свет полностью отсутствует! То есть, при замыкании фазы на землю при повреждении кабеля ничего не отключится. При ударе человека током из-за попадания фазы на корпус техники также ничего не отключится. Если человека не отбросит ударом тока, наиболее вероятный исход — смерть.

Всего один диффавтомат 16 ампер 10 миллиампер. Может, розетка в санузле. Может, газовый котёл. Может, уличная розетка. Неизвестно.

В качестве нолевой шины используется короткая шинка на 6 отверстий. Хотя рядом есть незадействованная шина на 10 отверстий. Нолевые жилы кабелей от нагрузок скручены в морковки и вставлены в отверстия этой шины.

Многопроволочные провода нужно обязательно обжимать в наконечники-гильзы НШВИ, никогда нельзя запихивать необжатый провод в клемму, да ещё и несколько штук!

Удивительно, что от вводного автомата дома до рейки автоматов перемычка сделана проводом, обжатым в наконечники-гильзы. То есть, электрик знает, что это такое. Странно только, что использован провод красного цвета.

А ещё рейка с автоматами стоит криво на DIN-рейке из-за отсутствия торцевых ограничителей. Автоматы могут шататься вправо-влево, ухудшая контакт с шиной.

Небольшой обзор типичного щита загородного дома - «Умный Дом и решения»
Ограничители для модулей на DIN-рейке

Разумеется, отсутствие каких-либо маркировок — основная проблема. Из-за этого электрик, которому понадобится что-то сделать со щитом, первый рабочий день потратит на то, чтобы понять, какой провод куда идёт и какой автомат за что отвечает.

Как я писал в статье Современная умная электрика, задача номер 1 — обратить внимание заказчика на важность безопасной электрики. Если электрощит заказчик воспринимает как что-то непонятное, что должно быть максимально дешёвым, то такой щиток, как на фото, и получится. А электрощиток — это основа электробезопасности. Который защищает от удара током и пожара.

Есть ещё вопрос к электрику, который собирал этот щит. Представим, что у электрика была задача собрать щит максимально дёшево и в максимально короткий срок. Нет времени бегать в магазин за ограничителями или наконечниками — используем то, что есть. А есть немного: только красный провод, только НШВИ 6, только один дифф на 10мА. Хорошо хоть, что кусочек шины нашёлся.

Предположим, что на крышке щита были надписи напротив автоматов. Может, там даже схема была нарисована. Но только вот крышку вынесли вместе со строительным мусором.

В итоге получился такой щиток. Непонятный и опасный.

Какой тэг ставить к этой статье — не знаю. Возможно «юмор», но как-то не смешно. Тэга «суровая действительность» у меня нет. Пусть будут «размышления».
