Всем, кому интересно то, насколько сложно разработать и изготовить устройство с ноля в России, советую прочитать на Хабре замечательную статью UPS!…We Did It Again (да, название тоже классное).

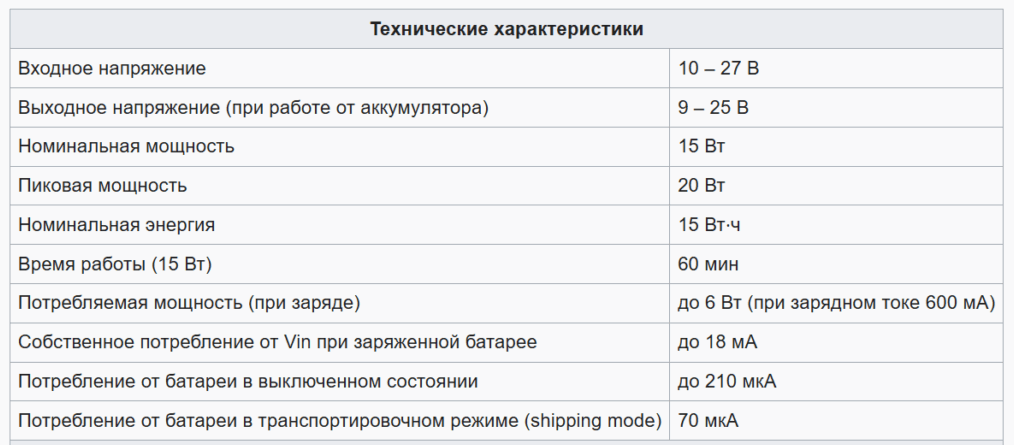

WB-UPS — это источник бесперебойного питания от 9 до 25 вольт на DIN рейку со встроенным аккумулятором и мощностью нагрузки до 15 ватт (кратковременно — до 20 ватт).

Устройство занимает 2 DIN места и идеально подходит для резервирования питания оборудования Умного Дома и прочего. При нагрузке 15 ватт ёмкости встроенного аккумулятора достаточно для работы подключенных устройств в течение 60 минут.

В отличие от предыдущей версии устройства v.2, в третьей версии решена проблема вздутия аккумуляторов после какого-то периода эксплуатации (которая, что интересно, не влияла на работоспособность), увеличена ёмкость аккумуляторов, добавлен транспортный режим, увеличивающий срок службы батареи за счёт отключения при неиспользовании и, самое интересное, добавлен интефейс Modbus RS485.

Теперь у устройства обновляется прошивка, а по интерфейсу можно мониторить статус работы, ток заряда, ток разряда, напряжение. Можно задавать максимально допустимые токи заряда и разряда и выходное напряжение.

Зачем нужен бесперебойник для Умного Дома? Чтобы при кратковременных отключениях питания оборудование не перезагружалось. Контроллер Умного Дома — всегда компьютер с некоей операционной системой, его перезагрузка достаточно нежелательна. В период стройки и наладочных работ отключения питания случаются достаточно часто, потому что бывает нужно обесточить щит для каких-то работ в нём. При выходе питающего напряжения за заданные рамки реле напряжения также отключит питание и то, что контроллер не перезагрузится, будет огромным плюсом.

К тому же, загрузка контроллера и восстановление работы системы занимает время (до пары минут), так что если нет перезагрузки, то и ждать восстановления не надо.

Так что я ставлю в проекты такой модуль всегда для резервирования питания контроллера Wirenboard, Larnitech или другого используемого, это очень полезно.

А вот чтобы понять, какое ещё оборудование, кроме контроллера, можно подключить к модулю, нужно считать потребляемые токи. Я это делаю всегда для каждого модуля. Для модулей расширения Wirenboard или Larnitech кратковременные отключения питания не так критичны, потому что восстановление работы занимает минимальное время, но если по мощности они влезают в 15 ватт бесперебойника, то их тоже можно на него подключить.

Если на модули реле мощности не хватает, то имеет смысл зарезервировать питание интерфейсных модулей — DALI, RS485, преобразователей с Ethernet на шину. И модули контроля протечки воды, чтобы даже при отключении питания они засекли аварию и при его появлении перекрыли воду. Хотя, можно и краны перекрывания воды подключить на бесперебойник, но вероятность одновременного отключения электричества и протечки воды кажется не очень большой.

У WB-UPS v.3 есть важная особенность — можно подключать несколько устройств парллельно для увеличения мощности и ёмкости. То есть, можно взять 5 устройств и подключить на них нагрузку в 75 ватт. А можно 10 устройств и 150 ватт, правда, это кажется уже экономически неоправданным — удобнее взять отдельный ИБП на нужную мощность.

Гарантия на устройства 2 года, срок службы 5 лет.

Советую тем, у кого модуль версии 2 был установлен 5 и более лет назад, заменить его на новый, версии 3. Ну и в новых проектах обязательно предусматривать его для важного оборудования.
