Расскажу о том, что нового появилось в моих проектах инженерных систем и Умного Дома за последние пару лет.

Я постоянно думаю о том, как сделать проект более понятным, чтобы по нему возникало меньше вопросов. Мне сильно помогает то, что я занимаюсь сборкой щитов, а также всегда стараюсь получить какую-то информацию от монтажников: какие решения были удачными, какие неудачными, какие были проблемы при монтаже и пусконаладке.

Кабель шины Modbus RS485

Кабель шины Modbus RS485, соединяющий модули и датчики, а также управляемые устройства (шторы, кондиционеры, вентмашина и прочее) — очень важный, от него очень сильно зависит работоспособность системы. Если с шиной проблемы, то они сразу серьёзные.

Если с вентмашиной или каким-то одиночным подключением ещё не так всё сложно, можно использовать Wi-Fi и шлюз Ethernet-Modbus, то с длинным шлейфом датчиков так не сделать.

В отличие от силовых кабелей, у которых либо есть контакт, либо нет контакта, кабель шины может прозваниваться, но со связью между элементами будут плавающие проблемы, при которых связь то есть, то нет. Это возникает из-за некачественного кабеля, несоблюдения удаления кабеля шины от силового, плохого контакта в местах подключения, пережимания кабеля.

Кстати, хорошей идеей будет монтировать кабель шины в оранжевой гофре, чтобы его его видели и обращались с ним аккуратно: не наступали, не сжимали, не заламывали.

Во время стройки бывают такие ситуации, когда с заказчика берутся деньги, а подрядчик покупает кабель самостоятельно. Если у него нет опыта работы с системой Умный Дом и он не понимает важности качественных кабелей, особенно информационных, кабель покупается самый дешёвый, соответствующий очень общим требованиям. Например, в проекте написано «кабель FTP категории 5» — закупщик находит самый дешёвый кабель такого типа. В худшем случае, не медный, а омеднённый алюминиевый.

У дешёвой витой пары главная проблема в том, что она ломкая. Согнули жилу несколько раз — она отломилась. Например, у выхода из стены на розетку или на датчик. Всё, нет больше этой жилы. Что делать, ведь отделка уже завершена? Розетка или датчик подключаются без этой жилы. Гигабитная компьютерная сеть превратилась в 100-мегабитную. Шина меняет цвета относительно проекта. Если монтажник не понимает, что шина должна передаваться по двум перевитым между собой жилам, то вообще беда будет.

Поэтому я теперь в каждом проекте прописываю конкретные рекомендуемые артикулы кабеля для шины Modbus.

Для крупных и ответственных объектов это будет специальный кабель для систем автоматизации. Например, Cabeus 7749c (кабель для интерфейса RS-485/422, 2x2x22 AWG SF/UTP) или Паритет КДВЭВГ 2х2х0,35 (артикул 104376).

Для большинства объектов подойдёт Cabeus 7202c (FTP-4P-Cat.5e-PATCH-GY 26 AWG). Это уже 8-жильный кабель (предыдущие были 4-жильные), его можно использовать не только для шины Modbus, но и для выключателей, подключенных через сухой контакт.

Для соединения модулей Wirenboard внутри щита лучше всего подойдёт кабель WB-CABLE v.1 2х2х0.35, продаваемый самим Wirenboard. Он хорош тем, что у него понятная цветовая маркировка жил, в которой +24В красного цвета, а gnd чёрного цвета. Совпадает с маркировкой на модулях. Но этот кабель неэкранированный, для линий длиннее 10 метров использовать его не рекомендуется.

В любом случае, крайне важно, чтобы используемый для шины Modbus, а желательно ещё и для подключения выключателей, кабель был многопроволочный, то есть, с маркировкой patch в названии. Это значит, что кабель не отломится при многократном сгибании и разгибании. При его подключении обязательно нужно использовано наконечники-гильзы НШВИ 0.5.

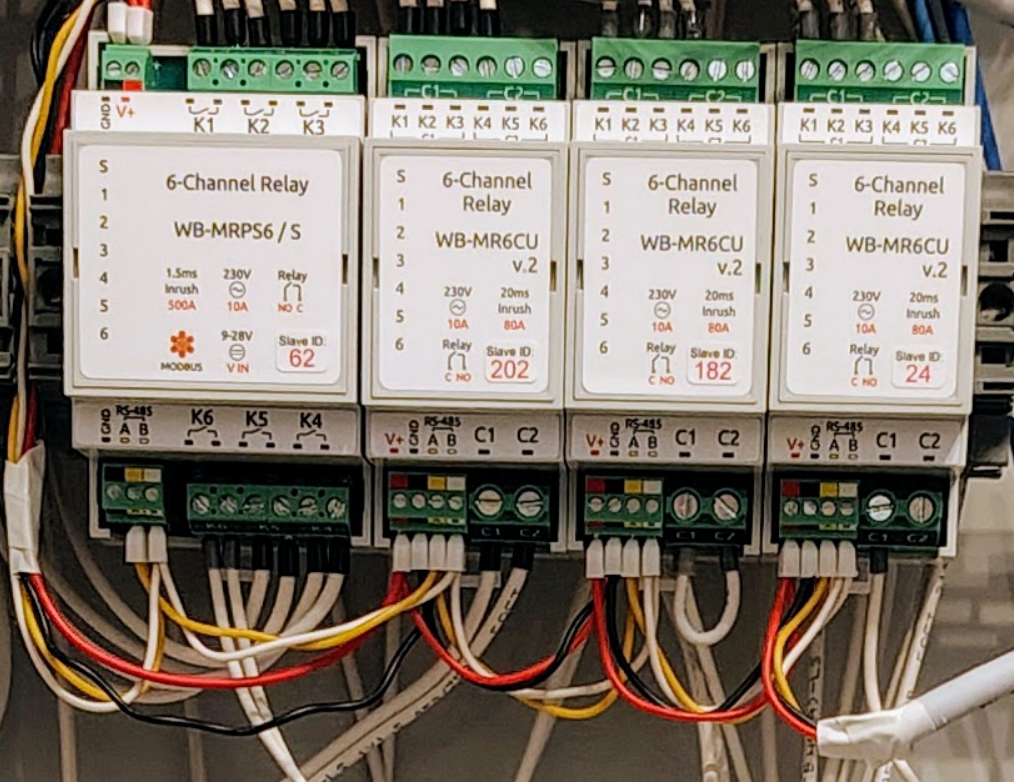

При подключении модуля или датчика, не являющегося последним в шлейфе, используются двойные НШВИ, то есть, даже если наконечник вывалится из клеммы, подключение следующих элементов не постарадает.

В системе Larnitech, кстати говоря, клеммы модулей и датчиков для подключения шины CAN совсем другие, в них зажимать прогопроволочный кабель в наконечниках-гильзах крайне неудобно. Там лучше использовать кабель КПСВЭВнг(А)-LS 2х2х0.5.

В общем, я теперь всегда более конкретно пишу требования к витой паре для шин Modbus, выключателей и компьютерной сети и обращаю внимание заказчика на то, как важно их соблюдать.

Кабель датчиков протечки воды

К кабелю датчиков протечки воды предъявляются следующие требования:

• 4 жилы, не перевитые между собой
• Гибкий, чтобы жилы не ломались от многократного сгибания и разгибания
• Тонкий и белый, чтобы выглядел аккуратно

Я раньше писал в проекте «Кабель 4х0.2 для систем сигнализации». Обычно таким кабелем подключаются датчики движения и герконы.

Как же надоело, что в половине строек рабочие используют витую пару, потому что «не смогли найти» кабель! Витая пара жёсткая, вдвое более толстая, цвет кабеля обычно серый, иногда чёрный. Датчик протечки воды на толстом жёстком кабеле выглядит плохо.

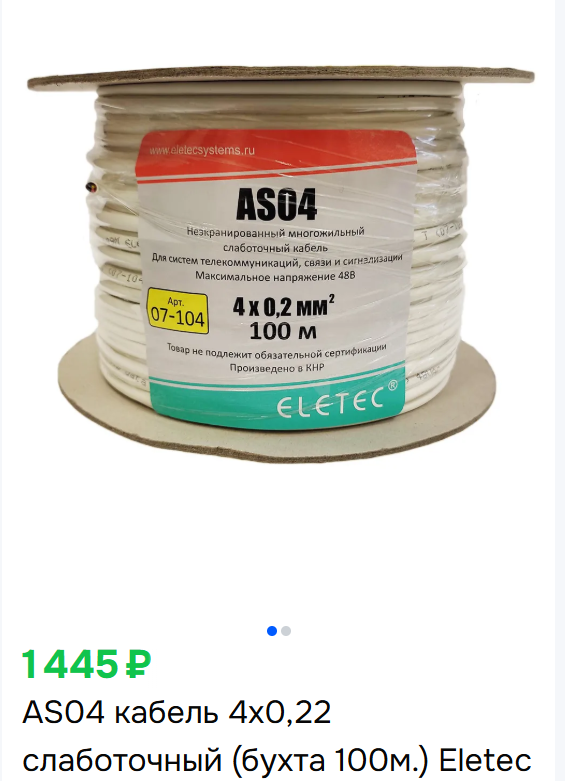

Самый простой подходящий кабель — вот этот, Eletec AS04, 4×0.2.

Это он прямо в Озоне, доставка завтра. Цена 15 рублей за метр. Есть аналогичный с экраном, называется BS04, стоит на рубль дороже.

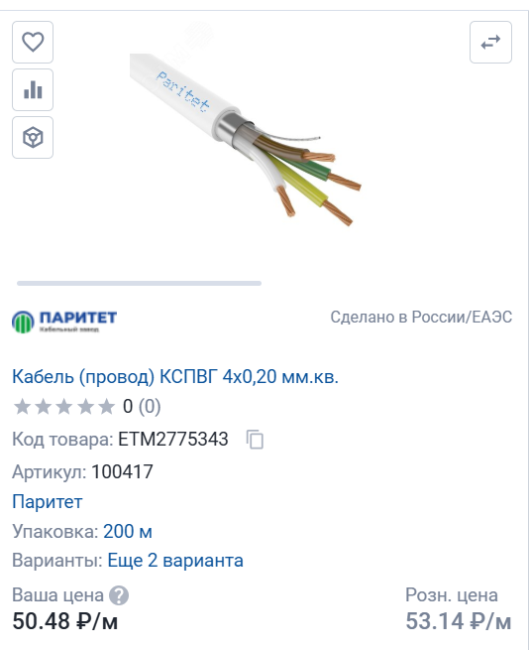

Если хочется более «профессиональный» кабель, то это Паритет КСПВГ 4х0.2.

Значительно дороже, имеет сертификацию, держит напряжение до 145 вольт (что нам совершенно не нужно) и тоже подходит для датчиков протечки воды. А также датчиков движения и герконов.

С некоторых пор пишу в проектах эти конкретные две модели кабелей с комментарием «не использовать витую пару для датчиков протечки воды».

Клеммники Onka вместо TI

Вплоть до конца 2025 года использовал в проектах и собранных щитах клеммники TI (часто их называют ABB). В магазинах их было сложно найти, но у меня был проверенный поставщик, которому можно было выслать перечень необходимых клемм, торцевых заглушек и перемычек и максимум через неделю всё получить.

Но в конце 2025-ого оказалось, что самых нужных мне 2-уровневых клемм временно нет в наличии, и пришлось посмотреть, что ещё есть на рынке. Опросил знакомых монтажников и остановился на клеммах Onka производства Турция. Не та страна, которой обычно доверяют, когда речь идёт об электрооборудовании, но отзывы были отличные, я попробовал и очень доволен.

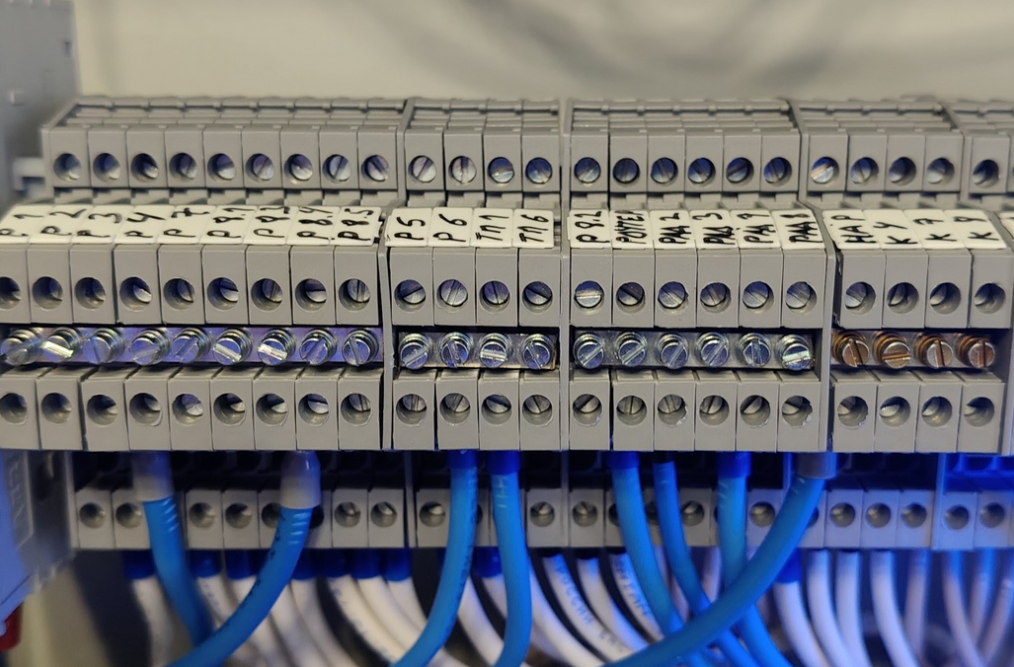

В наличии в России есть все нужные мне типы клемм на разное количество уровней, номинальный ток и сечение. Торцевые заглушки для Onka не нужны вообще. Есть упоры с маркировками. Перемычки не вкручиваются в клеммы отвёрткой, как в TI, а вставляются, это гораздо быстрее.

Ещё клеммы Onka значительно дешевле, особенно аксессуары типа перемычек и маркировок. Не перекашиваются на рейке после закручивания перемычек. Закрыты с обеих сторон, поэтому элементы не могут вывалиться. Перемычки есть на 20 клемм, что удобнее и экономнее, чем на 10 (на фото выше перемычки на 10 клемм, потому что на момент покупки именно на эти клеммы 20-полюсных не было в наличии). И можно легко докупить пару недостающих клемм в Озоне, если не хочется покупать через фирму и платить за доставку транспортной компанией. В общем, одни плюсы.

Больше клеммников

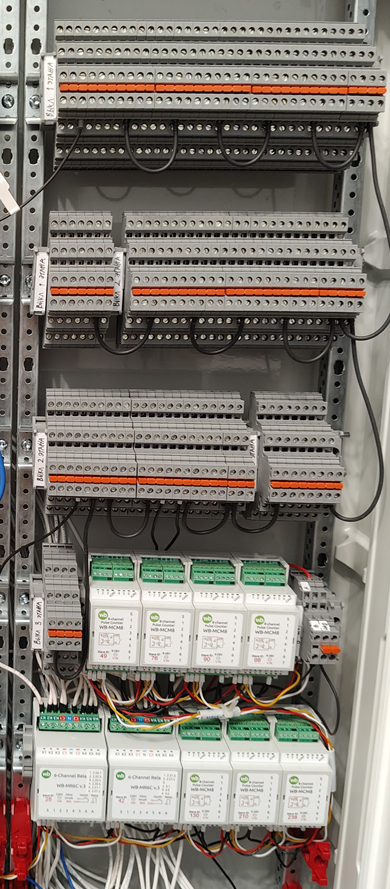

Имея опыт сборки щитов, я начал гораздо подробнее продумывать коммутацию в щите всех проводов, чтобы не было ситуаций, когда нужно засунуть в клемму два или больше проводов, которые туда не влезают.

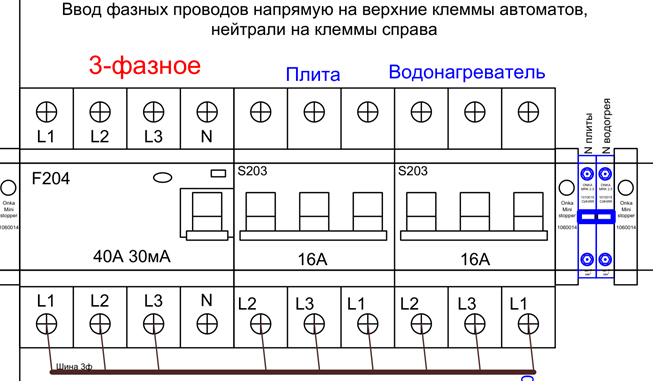

Пример: нужно подключить на два 3-фазных автомата плиту и проточный водонагреватель с кабелями 5х2.5. Чтобы не заводить нолевые провода на нижнюю клемму УЗО, предусмотрел справа две синие клеммы для нолей.

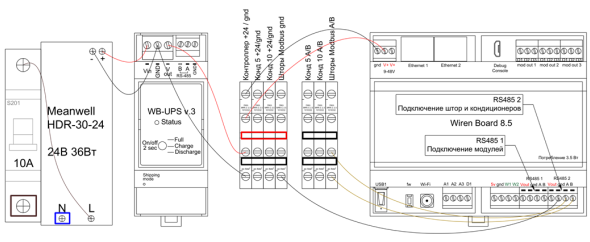

Пример посложнее: скоммутировать питание модулей управления кондиционерами, шторами, шину Modbus, питание самого контроллера. Ставим соответствующие клеммники:

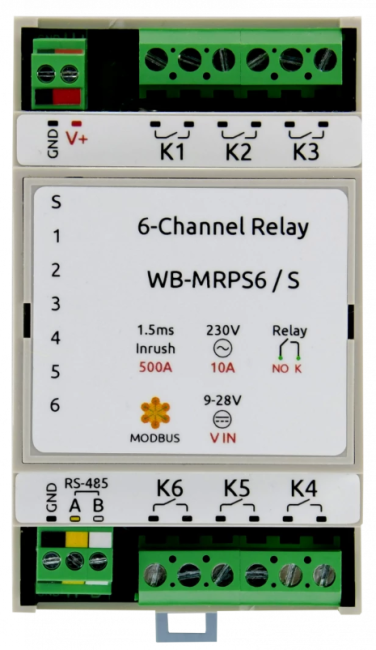

Ещё пример: модуль реле Wirenboard WB-MRPS6 спроектирован так, что питание на него подводится не снизу, рядом с шиной Modbus, а сверху.

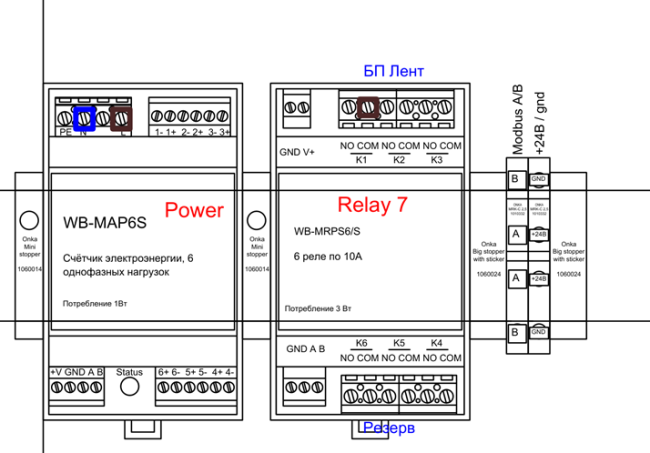

Чтобы не делать неудобную перемычку питания между низом и верхом модуля, удобно слева от него поставить 1-уровневый клеммник и подключить питание через него. То есть, шина проходит снизу модуля, а питание заводится на него сверху, потому что +24В подключены через клеммник.

Ещё важный момент: в конце шину Modbus модулей Wirenboard в щите поставить два 2-уровневых клеммника и подключить конец шины в них. Чтобы можно было при необходимости подключить через этот клеммник какие-то ещё элементы на шину. Или подать питание с другого конца шины.

Раньше в моей анкете на проектирование был вопрос «нужны ли клеммники в щите» и комментарий о том, что с клеммниками получается дороже, чем с простыми нолевыми шинами на DIN рейку. Сейчас я этот вопрос убрал, так как всегда использую клеммники для заведения кабеля.

В перечне оборудования по проекту, считая количество клеммников я всегда прибавляю запасные, обычно процентов 10. Например, нужно по проекту 50 2-уровневых клеммников, а я пишу 55 с комментарием «учтён запас 5 штук». Там этого запаса будет в среднем на тысячу рублей, но зато если в процессе сборки или подключения щита захочется что-то добавить или соединить аккуратно, а не висящим в воздухе клеммником wago, клеммы будут под рукой.
