Порассуждаю над одним вопросом, с которым сталкиваюсь почти каждый раз при проектировании системы Умный Дом в квартире или загородном доме: делать управляемые розетки подключаемыми отдельными кабелями на реле в щите или использовать дешёвые и простые в установке «умные розетки».

Управляемые розетки для отдельных электроприборов. Для чего они могут использоваться?

• Самое частое: гирлянды для украшения комнаты. Обычно розетки гирлянд предусматриваются у потолка в углу помещения или в нише для шторы.
• Торшеры и прочие светильники, включаемые в розетки. Аналогично: новогодняя ёлка.
• Приборы, которые хочется наверняка отключать, уходя из дома. Например, утюг.
• Обогреватели. Актуально для загородного дома без водяного отопления или для лоджии.
• Инфракрасная сауна, которая включается в обычную розетку.
• Устройства инженерных систем загородного дома: обогрев ливневой канализации и ступенек, насос, септик и прочее.

Если проектируется проводная система Умный Дом, где всё центральное и коммутирующее оборудование устанавливается в щите, то у нас есть два способа реализации управляемой розетки. Рассмотрим их подробно.

Кабель к управляемой розетке от щита и реле в щите

Предположим, что в комнате есть управляемая розетка для гирлянды. И все прочие розетки в этой комнате подключаются в одну группу.

От щита мы тянем кабель ВВГнг(А)-LS 3×2.5 до монтажной коробки на потолке комнаты, от коробки кабели до каждого блока розеток комнаты кроме розетки, предназначенной для гирлянды.

До розетки гирлянды — отдельный кабель, который в щите подключен на реле.

Теперь мы можем управлять розеткой гирлянды с любого интерфейса системы Умный Дом, включая голосовое управление, приложение, сценарий, расписание.

В щите можно на один автомат подключить все розетки гирлянд квартиры, можно питание реле этой розетки подключить на автомат питания освещения комнаты, а можно на автомат питания розеток комнаты. Главное, чтобы номинал автомата по току не превышал номинальный ток коммутации реле. То есть, если номинальный ток реле 10 ампер, автомат должен иметь номинал не более 10 ампер, запитать от 16-амперного автомата розеток комнаты нельзя.

Какой кабель использовать для этой розетки? Хороший вопрос. Если эта розетка для гирлянды находится под потолком, то кроме гирлянды навряд ли в неё будут что-то включать. Можно сэкономить на кабеле и проложить не 3х2.5, а хоть 2х0.75 с защитой 6-амперным автоматом и без заземления. Главное, чтобы кабель всегда был защищён автоматом номиналом не более 6 ампер. И надо заранее продумать, возможна ли ситуация, что в эту розетку когда-нибудь через 10 лет подключат не гирлянду, а обогреватель, которому нужно и заземление, и ток побольше.

Если эта розетка расположена не под потолком, а ниже, то вероятность в будущем включения в неё чего-то мощного возрастает. Например, вы когда-нибудь решите, что для утюга она подходит лучше всех прочих. Если есть сомнения, всегда лучше проложить к такой розетке кабель 3х2.5.

Если в помещении несколько розеток, которыми нужно управлять только одновременно, то, разумеется, их можно подключить на один кабель, идущий от щита. Это могут быть одновременно включаемые гирлянды на окнах или несколько обогревателей.

Основное преимущество реализации управляемой розетки таком образом — она полностью проводная, подключается напрямую к модулю реле в щите. То есть, если у нас система на контроллере Wirenboard, розетка управляется прямо из интерфейса контроллера.

Основной минус — стоимость реализации, состоящая, в основном, из стоимости монтажа кабеля от щита до розетки. Второй минус — нужно заранее точно понимать, какая розетка должна быть управляемой. Хотя, в случае с розеткой для гирлянды это не сложно.

Второй вариант реализациии управляемой розетки:

Беспроводная умная розетка

Умная розетка — это устройство, вставляемое в обычную розетку, имеющее возможность управления по Wi-Fi или zigbee.

Аналог такой розетки — беспроводное реле, которое может быть установлено в подрозетник под розеткой и подключено так, что будет коммутировать питание этой розетки.

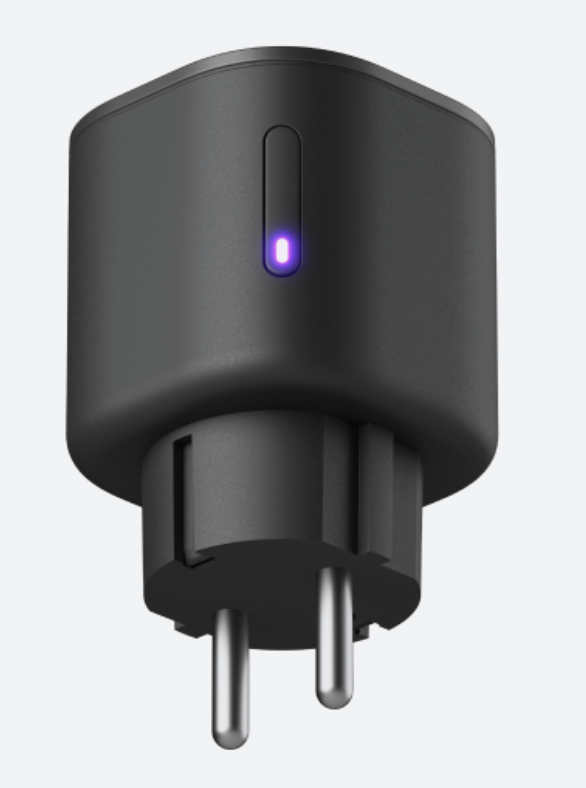

Умная розетка на картинке выше — от Яндекса. Работает по Wi-Fi, поддерживает Matter, то есть, интегрируется напрямую как в экосистему Яндекса, так и в программное обеспечение Sprut.

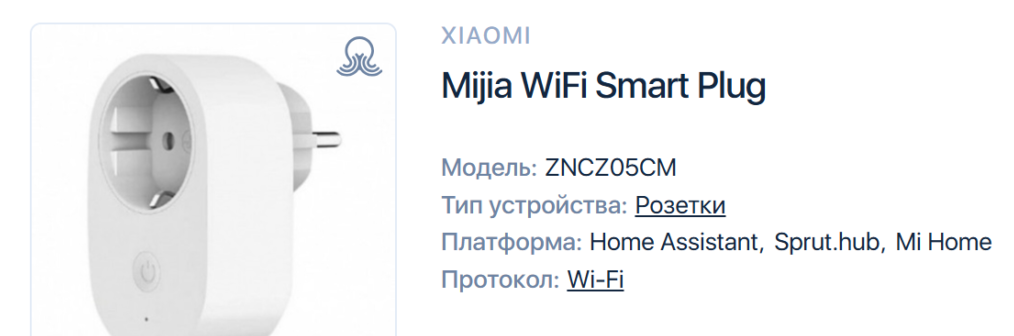

Стоит 1790 рублей. Есть вариант от Xiaomi ещё дешевле, порядка 1200 рублей:

Если вы используете систему на базе контроллера Wirenboard с программным обеспечением Sprut с голосовым управлением через Яндекс Станции, возникнет вопрос о том, к чему подключать розетку: к Яндекс Станции или к Sprut? Если к Яндекс Станции, то Sprut не будет знать про неё, управление будет только голосом и с приложения Умный Дом Яндекса. Если к Sprut, то управление будет с ПО Sprut, а также через систему Яндекса. Из Sprut устройство можно через MQTT прокинуть в Wirenboard, тогда можно будет управлять сценариями, созданными в интерфейсе Wirenboard. Всё это требует некоторой настройки, конечно, простая настройка в один клик доступна только через подключение к Станции (там даже клик не всегда нужен, достаточно голосом сказать «Алиса найди устройство»).

Чем чревато то, что умная розетка подключена к Яндекс Станции напрямую, а не к Wirenboard? Только тем, что из Wirenboard она недоступна и не сможет участвовать в созданных в Wirenboard или Sprut сценариях. Настраивается сценариями только в приложении Яндекс.

Важно отметить, что Яндекс Станции Миди и Макс умеют управлять подключенными к ним через Matter устройствами без интернета, даже голосовыми командами. Сколько-то лет назад управление полностью зависело от интернета, но сейчас нет.

Итоги

В этой статье нет однозначного ответа, как делать, а как не делать.

Получается такая картина:

Преимущества проводной розетки: надёжность подключения, независимость от любого радиоканала при работе, интеграция на уровне контроллера в щите.

Недостатки проводной розетки: высокая стоимость из-за необходимости монтажа отдельного кабеля и монтажных работ в щите, необходимость заранее выбрать розетку для управления.

Преимущества беспроводной умной розетки: возможность легко выбрать розетку для управления, низкая цена, простота настройки в Яндекс, возможность управления кнопкой на корпусе.

Недостатки беспроводной умной розетки: может портить внешний вид (особенно если на видном месте, как розетка гирлянды), зависит от стабильности радиоканальной связи, интеграция на уровне программного обеспечения или Яндекс Станции.

Я делаю при проектировании так. Проводные розетки:

• указания заказчика, не подразумевающие беспроводных или недостаточно надёжных решений
• важен внешний вид, чтобы из розетки ничего не торчало
• если в розетку включаются важные для дома нагрузки: насос, септик или что-то подобное
• если в розетку включаются обогревательные приборы, притом, что датчик температуры тоже проводной — подсистема должна работать на одном контроллере без интеграций

Беспроводные розетки:

• управляемая нагрузка не так важна, не завязывается в общие алгоритмы
• место подключения нагрузки может меняться
• экономия бюджета
