Номер группы света — это маркировка, которая написана на кабеле, идущем к светильнкиам, а также на модулях реле или доммеров, на автоматах. Важно, чтобы по номеру группы света можно было относительно легко определить, что это такое.

У меня в проектах на отдельном листе есть таблица групп света с указанием маркировки, типа кабеля, помещения, описания, напряжения питания и способа управления (реле, диммер TRIAC, диммер ШИМ, DALI).

Номер группы света я либо назначаю сам, либо беру из дизайн-проекта. Эта статья о том, как в дизайн-проекте я рекомендую нумеровать свет, чтобы было удобно и понятно.

Примерно в половине дизайн-проектов освещение не пронумеровано вообще. С одной стороны это неудобно, потому что нельзя сказать «посмотрите на свет такой-то номер», чтобы меня сразу все поняли. С другой стороны, это удобно для меня, потому что я могу в своём проекте ввести свою нумерацию света, которая кажется удобной мне, монтажникам и заказчику.

Ещё примерно в половине дизайн-проектов освещение пронумеровано абсолютной нумерацией, то есть, от единицы подряд. Это удобно тем, что у каждой группы есть свой номер, по которому её можно определить. И легко показать, какой выключатель управляет каким светом, не рисуя паутину связывающих линий, а просто написав номер на клавише и на светильниках.

В остальных единицах процентов случаев дизайнер, всё-таки, использует более удобную и правильную относительную нумерацию, где свет пронумерован в формате «номер помещения».»номер группы в помещении». В основном, это те случаи, в которых я заранее обсуждал с заказчиком пожелания к дизайн-проекту и упоминал про этот момент.

Если в дизайн-проекте используется нумерация света, не привязанная к номерам помещений (то есть, абсолютная), то мне, конечно, удобнее перенести эту нумерацию в свой проект, чтобы в дизайне и в инженерном проекте она была одинаковой, но в дальнейшем это будет достаточно неудобно.

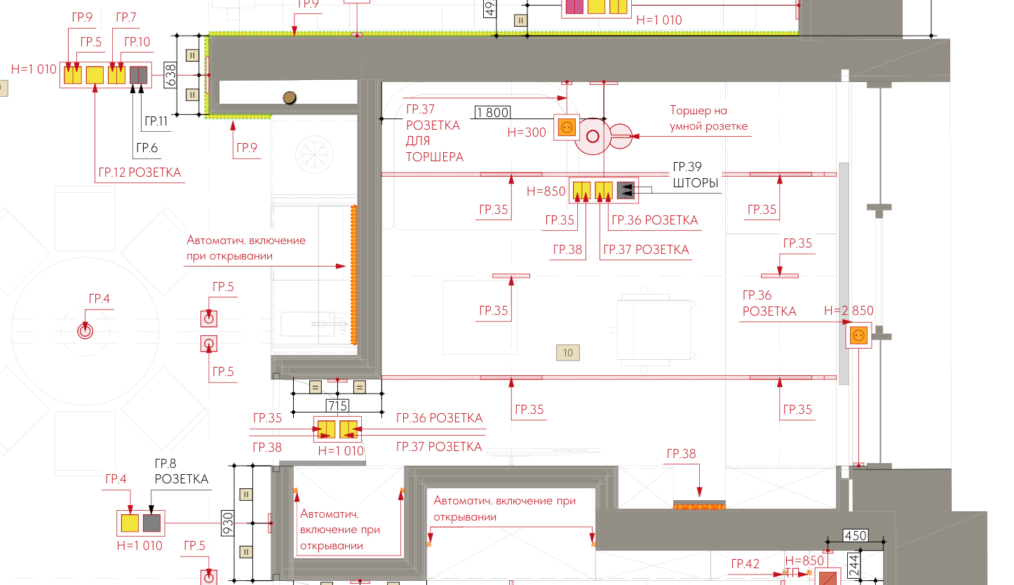

Вот скриншот из дизай-проекта, в котором принята абсолютная нумерация от 1. Причём, в эту нумерацию попадают и управляемые розетки, а иногда и шторы.

Удобно ли это? Нет.

В каком помещении находится свет номер 35? Невозможно сказать, пока не найдёшь его на плане. Легко ли найти свет номер 35 на плане квартиры, на котором групп света хотя бы 50 штук? Это вообще свет или розетка? Пока не найдёшь, не скажешь.

Ладно бы свет был пронумерован подряд по помещениям в порядке возрастания их номера. Но это идеальный вариант, так не бывает. Потому что в процессе работы над проектом света дизайнер часто добавляет и убирает группы света, и вся нумерация сбивается. Где-то убрали свет — получился пропущенный номер. Где-то добавили и пронумеровали номером пропавшей группы или числом больше максимального номера. Так что номера все вперемешку и не подряд. Ещё появляются группы света с номерами типа «25*», «25а», «25.1».

Замечательный случай у меня был пару недель назад: дизайнер уже после того, как я по его проекту полностью выполнил проект кабелей квартиры, решил снести в свой проект «последний штрих» и перенумеровал весь свет начисто. Перенумеровал красиво: подряд по комнатам. Но вся моя нумерация полностью слетела, нужно было сверить все номера на светильниках и выключателях и всё перенумеровать, не запутавшись.

Поэтому зачастую (обычно когда в дизайне больше 40-50 групп света) в своём проекте я ввожу относительную нумерацию, а в таблице освещения ввожу столбец «номер по дизайн-проекту».

У меня номер группы света всегда относителен номеру помещения. В помещении номер 5 группы света имеют маркировки С 5.1, С 5.2, С 5.3 и так далее.

«С» — это русска буква, обозначающая «свет». Так же, как «В» у меня означает «выключатели», «Р» — розетки, и так далее. Пример тем, кто все кабели обозначает «Гр», и свет, и розетки, и шторы, и обогрев ливнестоков. Торчит из стены кабель с брикой «Гр 27.1», и листай весь проект в поисках того, что это может быть такое.

Если уж я меняю нумерацию света, то я обычно для кабелей светодиодных лент использую маркировку «LED». Чтобы сразу было понятно, что то, что «С», имеет напряжение питания от щита 230 вольт, а то, что «LED» — 24 вольта.

Так что очень рекомендую нумеровать группы света по помещениям, равно как и розетки, выключатели и все прочие кабели, чтобы по номеру сразу можно было понять, в какой комнате искать.

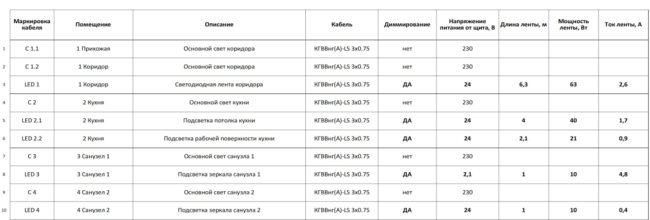

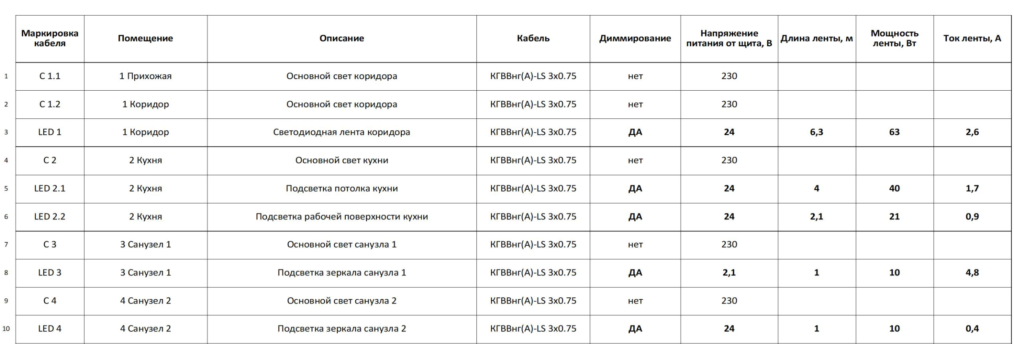

Вот так выглядит таблица света с относительной нумерацией и использованием маркировки LED для светодиодных лент:
