Ко мне на обзор попал очень красивый термостат для управления системой отопления и тёплым полом Heltun HE-HT01, работающий по Z-Wave.

Вот так он выглядит:

В предыдущей статье я уже писал про компанию Heltun. Это производитель оборудования Z-Wave из Армении. Доступны модели, работающие на российской и на европейской частоте.

Термостат выпускается в белом и чёрном цвете. Есть модификация для управления фанкойлом, с дополнительной кнопкой управления.

Вот страница на сайте магазина, чтобы можно было оценить его стоимость: https://z-neco.com/catalog/klimat/1174/

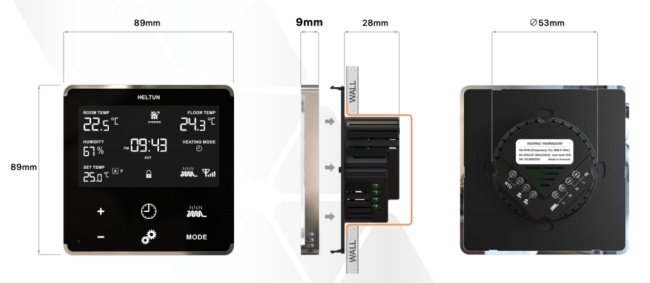

Габариты термостата:

Ток коммутации реле — 16 ампер, это 3600 ватт.

Диапазон измеряемых температур от -40 до +125 градусов.

В термостат встроены датчик температуры воздуха, и также датчики влажности и освещённости. Подключается внешний NTC датчик температуры пола.

Есть дискретный вход для изменения режима работы термостата.

Питание либо 85-265 вольт переменного тока, либо 24-48 вольт постоянного.

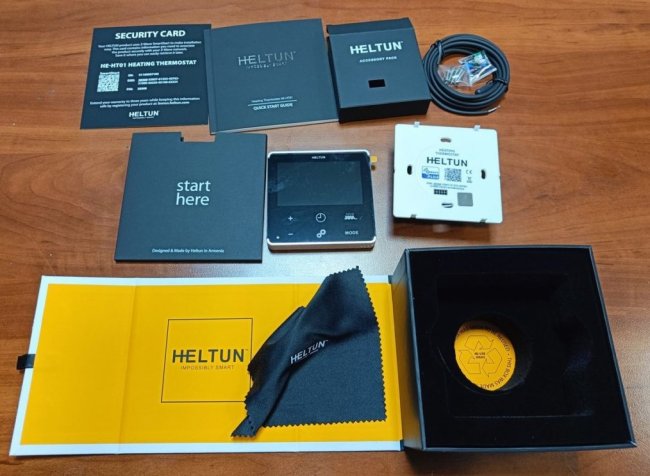

Упаковка у термостата, как и у всего оборудования Heltun, королевская: магнитная крышка коробки, мягкий паралон, фирменная тряпочка для протирки, оконечники для кабелей, серебряное тиснение на инструкции. На коробке указано, что она может быть переработана.

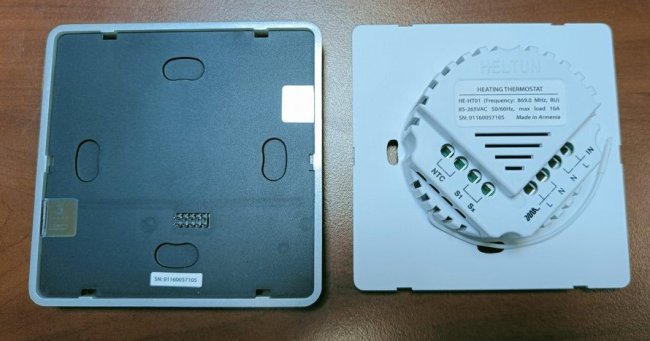

Термостат состоит из двух частей: встраиваемой части и панели.

То есть, на этапе чистовых работ мы можем установить термостат без передней панели, её подключаем в самую последнюю очередь.

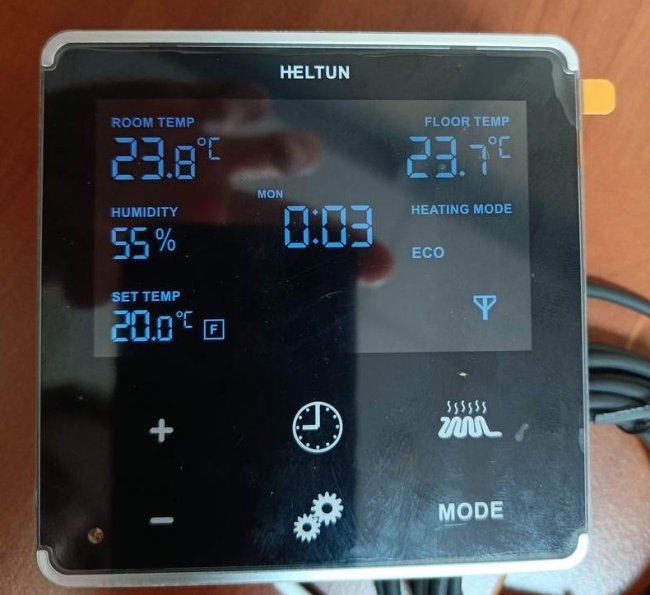

На экране отображается следующая информация:

• Текущая температура воздуха
• Текущая температура пола
• Влажность
• Уставка температуры
• Время и день недели
• Режим работы

Кнопка MODE переключает режимы работы. Доступны следующие:

• COM –режим максимального нагрева.
• TIME – режим задания температуры посуточно
• DRY – быстрый нагрев пола для сушки после мытья
• ECO – энергоэффективный режим.
• VAC – режим «отпуск»
• MAN – ручной режим работы (нагрев включается и выключается кнопкой)

Буквы выбранного режима отображаются на экране.

Интересно, что термостат может работать на разных частотах сети Z-Wave, текущая частота работы меняется в настройках термостата.

Для входа в настройки необходимо нажать кнопку с иконкой шестерёнки и подержать 3 секунды. Затем кнопками Нагрев и Mode выбирается нужный параметр, кнопками + и — он изменяется.

Я выбрал частоту работы RU и запустил сопряжение термостата с контроллером Yubii Home — в меню настроек нужно выбрать параметр №2 и нажать кнопку +.

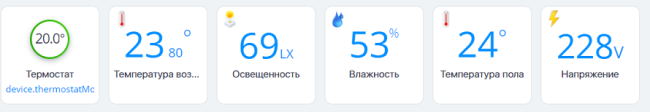

В интерфейсе контроллера при добавлении термостата появляются следующие устройства:

Я уже задал для них правильные названия.

Элемент «Термостат» также имеет функцию измерения энергопотребления.

Реле у термостата всего одно, так что он управляет либо температурой воздуха, либо температурой пола, оба параметра сразу только отображаются, менять уставку можно у чего-то одного.

Есть функция «детский замок» — нужно нажать на кнопку нагрева и держать её 5 секунд, на экране загорится иконка «Замок».

Опишу доступные параметры настроек, чтобы можно было лучше понять возможности устройства:

• Параметр 1 — выбор региона и частоты работы
• Параметр 2 — добавление термостата в систему или удаление из системы
• Параметр 3 — версия устройства (только для чтения)
• Параметр 4 — текущее энергопотребление (только для чтения)
• Параметр 5 — яркость экрана
• Параметр 6 — чувствительность сенсорных кнопок
• Параметр 7 — режим работы реле — НЗ или НО
• Параметр 8 — режим работы дискретного входа
• Параметр 9 — режим термостата, который включается по сработке дискретного входа
• Параметр 10 — сопротивление внешнего датчика температуры
• Параметр 11 — выбор датчика, по которому работает реле термостата
• Параметры 12-15 — минимум и максимум температуры воздуха и пола
• Параметры 16-17 — смещение температуры воздуха и пола
• Параметр 18 — гистерезис температуры
• Параметр 19 — разрешить контроллеру задавать время на термостате
• Параметр 20 — формат часов 12/24
• Параметр 21 — день недели
• Параметр 22 — время
• Параметры 23-24 — время включения и выключения термостата
• Параметр 25 — время, на которое включается режим просушки (DRY)
• Параметр 26 — режим, в который переходит термостат после окончания просушки
• Параметр 40 — «строгость» ограничений в режиме детского замка

В инструкции каждый из этих параметров подробно объясняется с возможными значениями. На самом деле параметров ещё больше.

В целом термостат очень понравился. Красиво выглядит, яркий и чёткий экран, показывает сразу всю необходимую информацию. При изменении уставки температуры в приложении меняет уставку на экране почти мгновенно.

Жаль, что нельзя управлять реле, встроенным в термостат, как обычным реле, это бы дало больше гибкости в настройках. Например, позволило бы подключить к реле термостата увлажнитель воздуха и включать его по датчику влажности. Хотя, это достаточно нечастая задача. Можно поставить отдельное беспроводное реле и создать в интерфейсе контроллера виртуальный гигростат на основе встроенного в термостат Heltun датчика влажности воздуха. Выставлять желаемый уровень влажности можно будет с приложения.

Полная версия инструкции к термостату в PDF доступна на сайте производителя: https://www.heltun.com/support

Полная инструкция с расшифровкой всех доступных параметров только на русском языке. Краткая инструкция (основные параметры и схемы подключения, описание добавления в систему) на большом количестве языков, включая русский.
