Расскажу про один сложный момент, с которым сталкиваешься при проектировании и вообще подборе оборудования Wirenboard для управления светом.

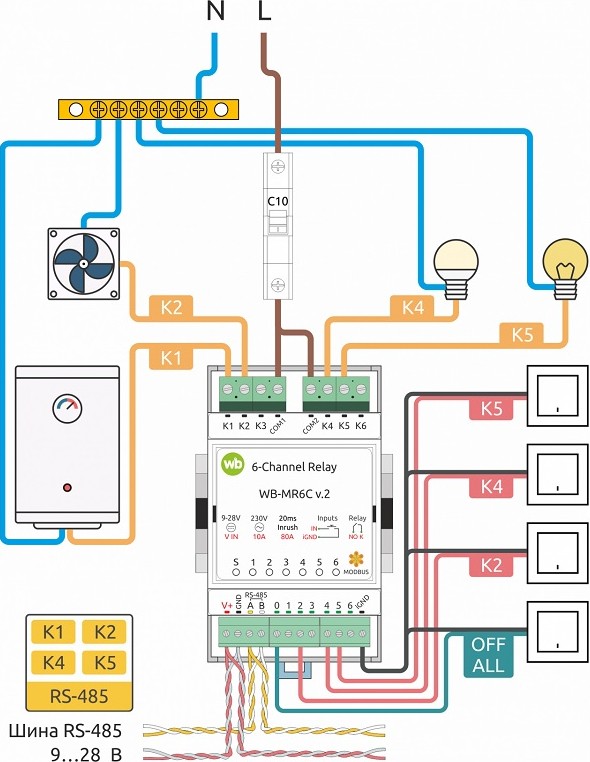

Модули реле Wirenboard WB-MR6C v.2 или v.3, которые лучше всего подходят для управления светом, имеют 6 встроенных реле, но сгруппированных в две группы.

Выходы К1, К2 и К3 встроенные реле коммутируют со входом COM1.

Выходы К4, К5 и К6 встроенные реле коммутируют со входом COM2.

На схеме выше сходы COM1 и COM2 подключены к одному автомату, но оди могут быть подключены к двум разным автоматам. Собственно, реле могут коммутировать не только 230 вольт от автомата, это может быть вообще любое напряжение или сухой контакт.

Представим себе квартиру или дом. Там есть такой свет:

• Прихожая и коридор — 2 группы света
• Спальня — 4 группы света
• Кухня-гостиная — 7 групп света
• Туалет — 2 группы света
• Ванная — 4 группы света

Для простоты пусть весь свет будет недиммируемым и без светодиодных лент. То есть, надо распределить весь свет по 6-канальным реле.

Конечно, у Wirenboard есть модули реле, в которых у каждого встроенного реле отдельный вход. Например, 6-канальное реле WB-MR6LV, но оно занимает вдвое больше места, чем WB-MR6C. Есть компактное 6-канальное реле WB-MRPS6/S, но у него нет входов для подключение выключателей, а они нужны, ведь выключатели, подключенные напрямую к модулю реле света — залог надёжной и быстрой работы.

В общем, нам надо распределить весь свет по автоматам, чтобы было удобно. Под каждым автоматом одна или несколько групп реле по 3 штуки.

Есть два подхода: по помещениям или подряд.

По помещениям

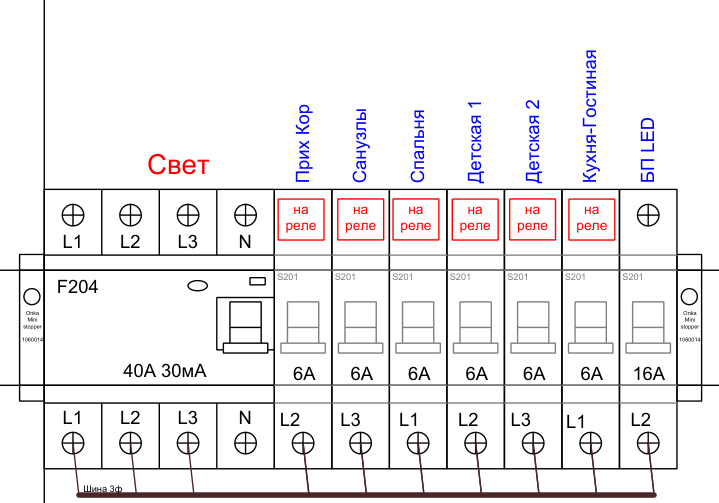

Вариант по помещениям позволяет нам сделать в щите удобные автоматы: «Прихожая и коридор», «Спальня», «Кухня-гостиная» и так далее. Нужно обесточить где-то свет — отключаем автомат с соответствующей надписью. Выключился автомат — понимаем, в каком помещении проблема.

Но за таким удобством скрывается необходимость распределить по группам из трёх реле группы света, количество которых в помещении не кратно трём. Например, в прихожей и коридоре 2 группы света — занимаем два реле, третье реле свободно (считай — запасное).

В спальне 4 группы света — занимаем 4 реле в модуле, пятое и шестое свободные.

Ванную с 4 группами и туалет с 2 группами можно завести на один автомат «Санузлы», занимаем весь 6-канальный модуль реле целиком.

Кстати, вытяжки санузлов можно (и даже рекомендуется, удобно же) подключать на те же модули реле и то же УЗО, что и свет. Ведь вытяжки тоже включаются выключателями. Можно создать сценарий, автоматически выключающий вытяжку через 15 минут после включения с выключателя.

Кухня-гостиная — 7 групп света. То есть, это один полный модуль реле и ещё одно реле из другого модуля.

В общем, если мы хотим, чтобы в щите были удобные автоматы, подписанные названиями помещений, у нас будет какое-то количество свободных реле.

А ещё у Wirenboard есть диммеры для света WB-MDM3, и они 3-канальные. То есть, в модуль входит одна фаза, а выходы на 3 группы света. Если в комнате 4 группы недиммируемого света и 1 группа диммируемого, то у модулей будет совсем много незадействованных выходов — это и выше стоимость оборудования, и неудобство подключения, и больше занятого места в щите.

Подряд

Если мы решили, что группировать свет по реле и диммерам по помещениям неудобно, можно распределять его подряд, не думая про помещения.

Получится так:

Здесь к каждому автомату подключается вход модуля реле, с которым коммутируются 3 группы света. Правый автомат — диммер WB-MDM3. Нумерация групп света — номер помещения, точка, номер группы света в помещении. Некоторые номера пропущены, потому что это светодиодные ленты, управляемые модулями WB-LED.

На дверцу щита можно приклеить распечатанную таблицу освещения квартиры: маркировка, описание, модуль Wirenboard, автомат. По ней можно будет легко понять, какая группа света подключается через какой модуль и каким автоматом её можно точно обесточить.

Да, по сравнению с распределением автоматов по помещениям будет чуть сложнее понять, какой автомат отключит нужный нам свет. Зато будет более удобная коммутация в щите и меньше незадействованных выходов модулей.

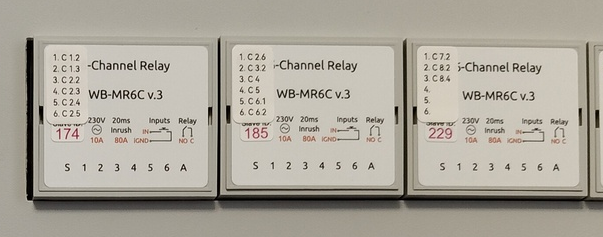

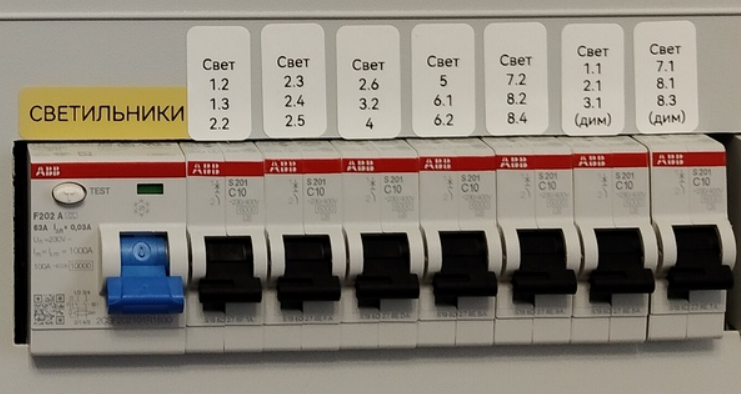

На фото выше — фрагмент собранного мной щита. Я использую нумерацию света из проекта, но после установки оборудования заказчик может распечатать собственные маркировки на пластрон (это пластиковая панель, закрывающая все соединения между элементами щита), используя понятные ему названия света.

Разумеется, всегда нужно оставлять для света резервные реле. Как минимум 10%. Чтобы в случае поломки одного реле (пусть оно хоть через 10 лет случится) просто переключить на свободное. Чтобы легко добавить группу света (например, захотите разделить люстру на 2 группы). Чтобы переключить свет с диммера лент на реле, если решите, что лучше поставить 230- вольтовую подсветку, а не ленту. В общем, резерв нужен.

Ещё важно помнить, что свет улицы или влажных помещений (тут я имею в виду не санузел, а сауну, хаммам или подобное) стоит подключать на отдельные УЗО, то есть, всё-таки, отделять эти группы от обычного света.

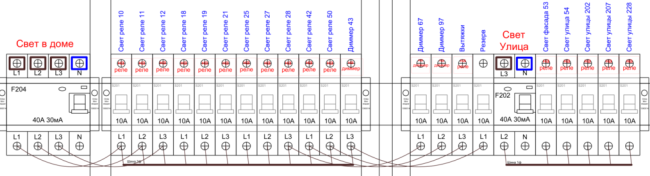

В щитах крупных объектов с большим количеством света можно на автоматах писать просто номер (идентификатор) реле или диммера, вот так:

Тут точно понадобится таблица освещения с указанием автоматов и модулей Wirenboard, чтобы было понятно, как подключен какой свет.

На самих модулях реле и диммеров я при сборке щита наклеиваю маркировки с управляемым светом. Поскольку на реле и диммерах Wirenboard есть светодиодные индикаторы состояния выходов, легко видеть, что включено.

В общем, универсальной рекомендации о том, как рапределять свет по модулям Wirenboard и автоматам, нет. Стоит ориентироваться на то, как удобно конечному пользователю.

Если у меня каким-то простым очевидным способом не получается распределить свет без большого количества незадействованных выходов, то я использую вариант «подряд». Если света не много, и он по количеству достаточно хорошо ложиться на группы по 3, то делаем более привычное распределение «по комнатам».

Главное, чтобы всё было максимально удобно и понятно промаркировано и задокументировано.
