Есть такая штука — этажный слаботочный щит. Если походить по холлу, то где-то можно будет увидеть на стене щит с замком. Иногда замок навесной, иногда с обычным ключом, иногда с ключом-треугольником. Бывает, что этот щит совмещён с электрикой (там счётчики и вводные автоматы стоят), иногда отдельно от электрики.
Вот так выглядит этажный щит чаще всего:
Слева вводные автоматы и счётчики на квартиры, справа слаботочка. Наверху видны этажные коммутаторы домофона Eltis, снизу видны разветвители телевидения. Также там встречаются модули пожарной сигнализации (скорее всего, это они по центру справа).
В квартиру из этажного щита надо завести домофон, интернет и, возможно, телевидение. Напишу подробнее, про каждый пункт.
В большинстве домов в России стоят системы Визит, Элтис, Цифрал, Метаком. Это координатные домофоны. Иногда Laskomex, Raikmann или что-то более редкое. Для этих домофонов надо завести в квартиру из этажного щита до монитора домофона одну экранированную витую пару (FTP 5E). Теоретически нам не нужны все 8 жил, достаточно 4-х (две на звук и вызов, две на видео), но 8 жил универсальнее.
Если у вас более редкий домофон или IP домофон (Fermax, TrueIP, Bas-IP, Urmet, Comelit), то нужны все 8 жил. Так что точно тянем витую пару FTP 5E.
Вне зависимости от того, будете вы использовать оригинальный домофон (того же производителя, что в подъезде) или совместимый (CTV, Tantos или подобные), тянем витую пару от этажного щита до монитора домофона. Если нужен будет блок коммутации (блок сопряжения он ещё называется), то его удобнее поставить прямо в этажном щите.
Также для монитора домофона выводим кабель питания 230 вольт. Удобнее использовать кабель типа МКШ 2х0.75, отдельную линию от щита, защита автоматом 6 ампер.
Если планируете подключать индивидуальную вызывную панель, то в случае с домофонами Визит или Элтис кабель (такая же витая пара) монтируется от вызывной к монитору. Если домофон цифровой, то лучше уточнить у обслуживающей компании, как смонтировать кабели, чтобы не ошибиться. В IP домофонах может быть нужна витая пара от вызывной панели и от монитора на общий коммутатор.
Во-первых, заранее подумайте, нужно ли вам в квартире телевидение. Всё есть в интернете, на телевизоре или медиаплеере через Smart TV можно смотреть привычные эфирные каналы.

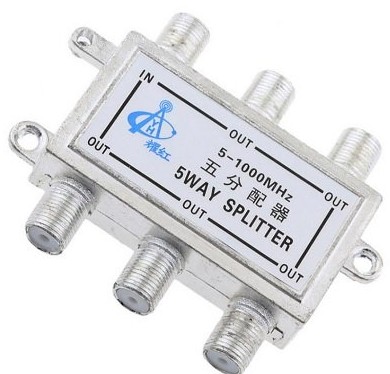

Если вы всё же привыкли к старому эфирному телевидению, то предусматриваем за телевизорами ТВ розетки и монтируем от ввода в квартиру коаксиальные кабели на каждый телевизор. Кабели у входа в квартиру разветвляем сплиттером.
От сплиттера нужно протянуть коаксиальный кабель (модель SAT-703 или подобные) в этажный слаботочный щит для подключения к ответвителю в щите.
Самое важное, что нельзя забыть — это интернет. Часто бывает, что в квартиру застройщиком уже заведён кабель витая пара либо даже оптика. В обоих случаях имеет смысл заложить отдельную витую пару от места установки вводного роутера в квартире до этажного щита. Кабель такой же категории, как и тот, каким разведена компьютерная сеть по квартире — 5-й либо 6-й.
Зачем прокладывать кабель отдельно? Потому что кабель от застройщика может быть где-то повреждён, его могут повредить во время ремонта, он может выходить не туда и его придётся наращивать. В общем, есть риски после окончания отделки столкнуться с тем, что кабель нерабочий. Лучше проложить отдельный новый в нужную точку.
Зачем прокладывать витую пару, когда есть оптика? Потому что разные провайдеры могут работать с разными кабелями. Например, один провайдер заводит в квартиры отпику. Вы захотели поменять провайдера, а все остальные заводят витую пару — проблема.

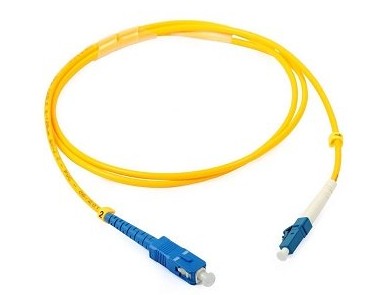

Не надо думать, что оптика лучше витой пары, так как быстрее. Витая пара даст достаточную для любой квартиры скорость. Заведение в квартиры оптики может быть маркетинговой уловкой провайдера, чтобы думали, что оптика быстрее. Оптический кабель продаётся готовыми патч-кордами конкретной длины.
Самый универсальный вариант на многие годы вперёд: завести в квартиру две витые пары и оптический патч-корд. Чтобы можно было легко выбирать и менять провайдера. И даже подключиться сразу к двум для резервирования. Но в большинстве случаев достаточно одной витой пары. Оптику закладываем только если знаем, что в доме есть провайдер с оптикой. Как правило, если оптики нет при сдаче дома, то впоследствии никакой провайдер пользоваться ей не будет, так как жильцы в квартиры её во время ремонта не заводили.

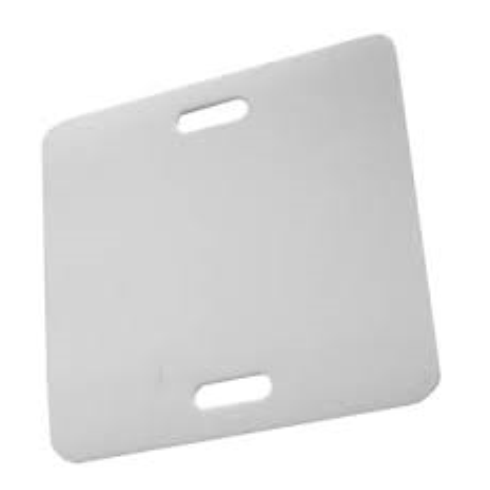

Кабели от квартиры в этажный щит выводите с запасом примерно 1 метр от центра щита, чтобы до всего можно было дотянуться. Аккуратно их сворачивайте. И обязательно надевайте на них бирку.
На бирке пишем «Домофон кв. XX», «Интернет кв. ХХ». Чтобы любой, кто будет подключать интернет, домофон или телевидение вам или соседям сразу видел, что это за кабели, и куда они идут.
