В системах Умный Дом есть некая проблема с настенными сенсорными панельками небольшой диагонали — их не найти. В качестве устройств управления используются либо обычные клавишные выключатели, либо приложение на смартфоне или планшете, либо оно же, установленное на iPad, стационарно установленный на стене.

iPad в настенной рамке iPort или Basalte будет выглядеть солидно и позволит управлять всеми системами умного дома, но его стоимость далеко не бюджетная. Достаточно сказать, что настенное крепление стоит дороже самого планшета.

Сенсорные панельки небольших диагоналей есть, например, у Zennio. Но они стандарта KNX, что означает, что сама система должна быть KNX, а панель стоит от 400 евро. Хотя, они очень симпатичные, просто не для бюджетных решений.

Компания HomeLogicSoft, производитель программного обеспечения EasyHome и контроллера EasyHomePLC, выпустила интересные панельки EasyHomeTPD диагональю от 2.4 до 7 дюймов. Рассмотрим панель диагональю 5 дюймов, она кажется самой востребованной из всех. Меньше 5 дюймов, как будто, маловато, а больше — уже почти планшет на стене.

Стоимость панели диагональю 5 дюймов на весну 2020 года составляет 15 500 рублей.

В отличие от планшета на Android (который мог бы стоить немного дешевле такой панели) у EasyHomeTPD есть такие преимущества:

• Встраиваемое исполнение, не требует придумывать отдельного крепления или рамки.
• Панель не на Android, так что приложение вдруг само не закроется, не свернётся и не зависнет.
• Подключение к компьютерной сети возможно как через Wi-Fi, так и по проводу, что даёт больше надёжности.
• Панелька может включаться при нажатии в любое место на экране и легко гаснуть

Панелька доступна с двумя вариантами рамки, из металла и из пластика. Вот картинка с сайта производителя в металлической рамке:

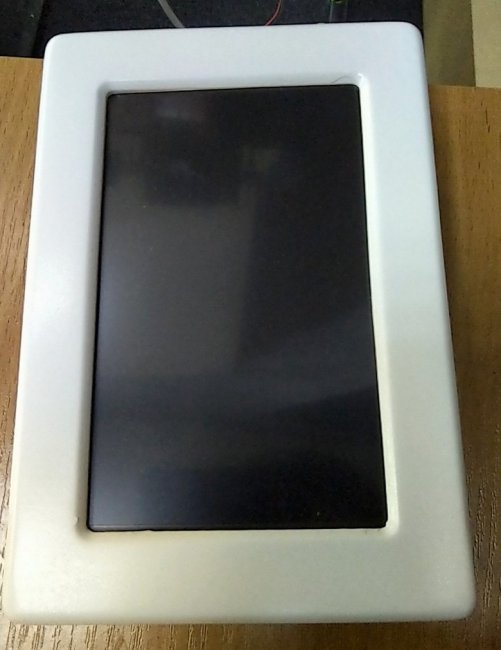

Вот панель в пластиковой рамке. Она у меня вживую, так что фотографий будет много.

Внешние размеры рамки 102х174мм. Полная глубина 37мм. Устанавливается в собственную монтажную коробку, которую нужно заранее установить в бетон или гипрок.

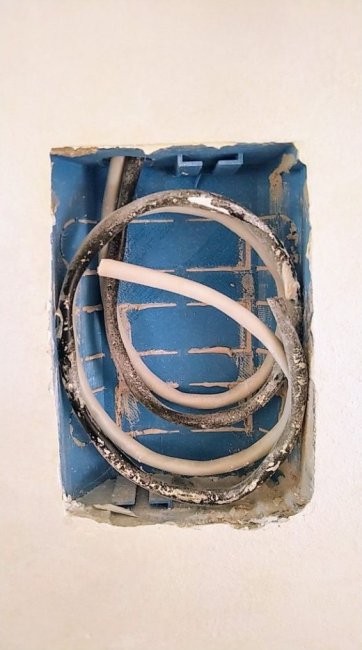

Вот так выглядит установленная в бетон монтажная коробка для панели с выведенными в неё кабелями:

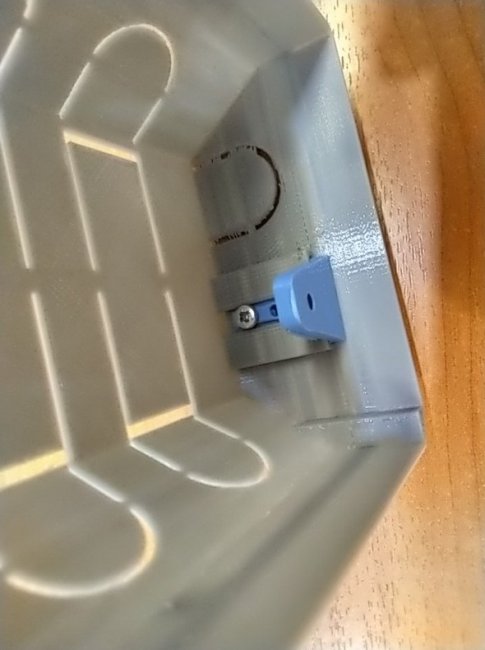

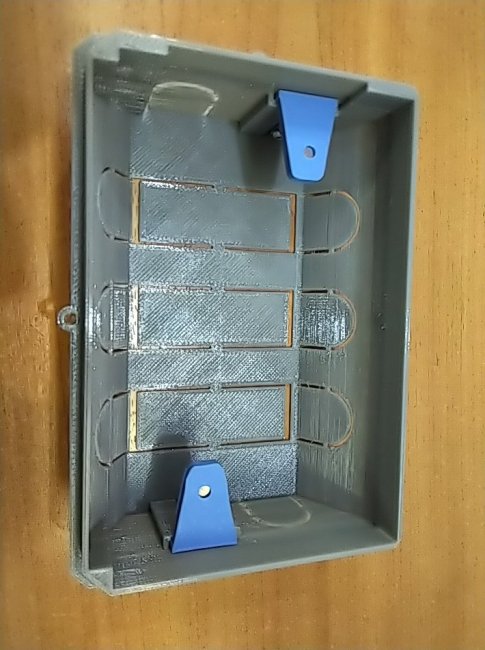

К панели подводятся кабель UTP от коммутатора и 220 вольт кабелем МКШ 2х0.75. В монтажной коробке вверху и внизу видны крепления для уголков с магнитами для крепления панельки.

Уголки фиксируются винтом. Они могут двигаться в коробке и регулировать глубину установки экрана.

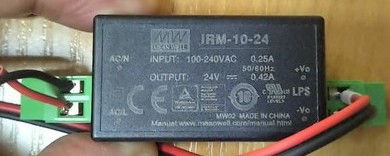

Питается панель от 24 вольт постоянного тока, 300мА. Нужно либо поставить блок питания в щите и вести до панели сразу 24 вольта, либо разместить в монтажной коробке за панелью маленький блок питания 24 вольта. Вот такой:

Поддержки питания через PoE, к сожалению, нет.

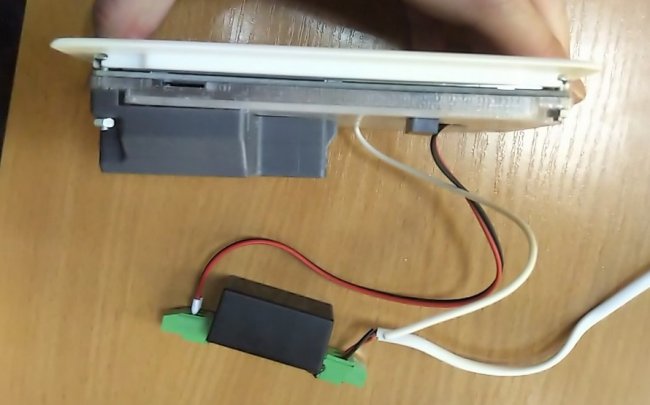

Вот панелька в профиль с подключенным блоком питания.

Вся задняя часть из пластика. Все элементы сенсорной панели, включая рамку, отпечатаны на 3D принтере.

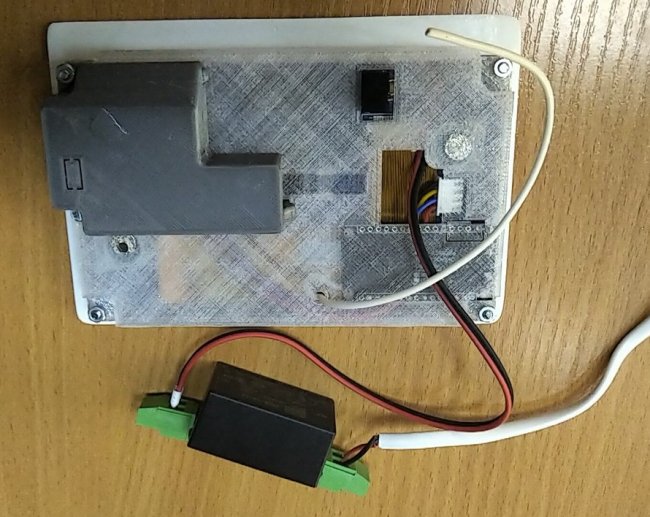

Панелька сзади:

На фото не видно, но в центре панели сзади находится полноценный разъём ethernet с индикаторными светодиодами. Чуть выше разъёма питания и симметрично с другой стороны видно под пластиком крепёжные магниты.

У панельки резистивный сенсорный экран, далеко не такой приятный, как у iPad или почти любого другого планшета. Разрешение 480х800 точек.

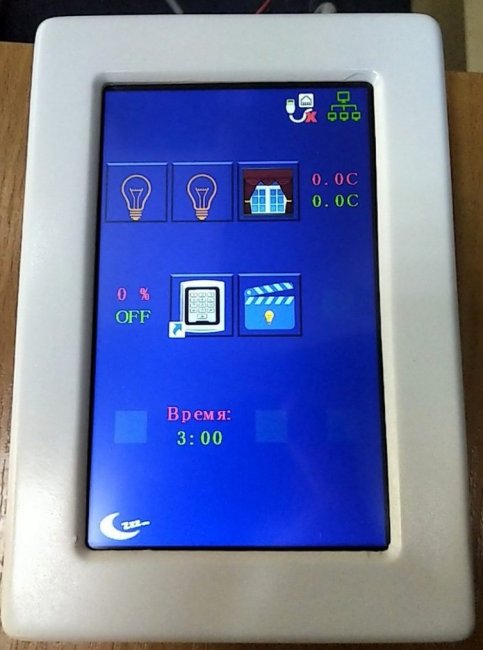

Самое интересное — интерфейс панели. Запускается она примерно 10 секунд. Вот пример интерфейса:

На экране 12 элементов. Это могут быть иконки включения и выключения чего-либо, термостат, управление шторой, иконки запуска сценариев, кнопки + и — для управления температурой или диммированием (каждый + и — занимают отдельное место). В нижнем левом углу кнопка выключения экрана, для включения нужно нажать в любое место экрана.

Таких экранов по 12 элементов может быть два.

В правом верхнем углу иконка наличия подключения к сети, рядом с ней иконка наличия связи с контроллером. На фото выше сеть есть, контроллера нет, так что все показатели по нулям.

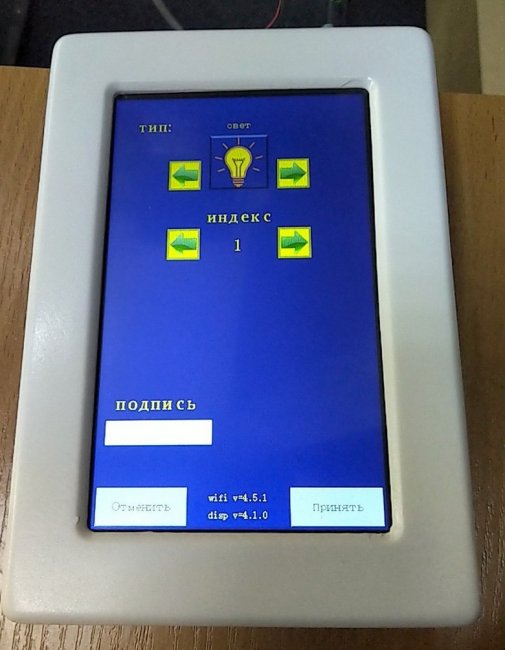

Настраивается вид панели прямо с панели. Надо несколько секунд подержать палец в левом верхнем углу экрана, тогда он перейдёт в режим редактирования элементов. Вот окно добавления элемента:

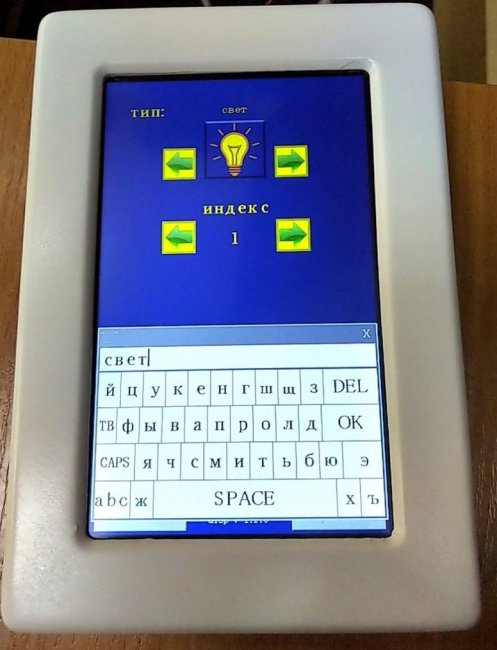

Выбираем тип добавляемого элемента, выбираем его номер в системе EasyHome. Можно написать что-то под ним, при нажатии в поле «Подпись» появится клавиатура.

В панели есть некая библиотека иконок для большинства популярных сценариев и применений.

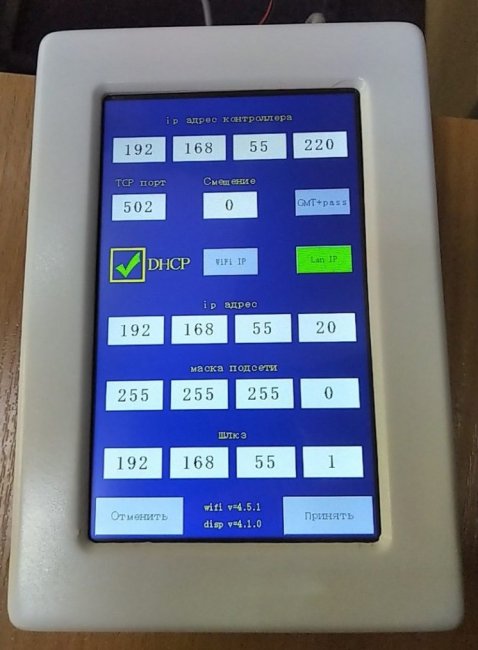

В режиме редактирования нажимаем на иконку подключения и можем настраивать сеть и адрес контроллера.

Панелька может быть подключена к сети как кабелем, так и по Wi-Fi. Настраивается имя сети Wi-Fi, пароль, частота опроса контроллера (по умолчанию 300мс).

Панель подключается к контроллеру по IP адресу, это означает, что она может подключаться не только по локальной сети, но и через интернет, если со стороны контроллера есть внешний статический IP адрес и проброшен порт.

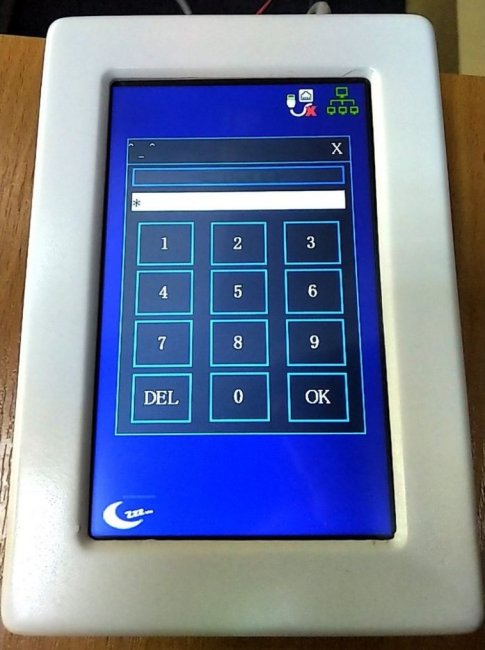

К панели можно удобно ставить и снимать системы с охраны.

Возможно отображение статуса охраны на главном экране.

Если захочется кардинально что-то поменять по внешнему виду, в частности, сменить иконки или фон экрана, то надо обращаться к разработчику, в течение 1-2 рабочих дней под заказ можно изменить любые значки.
