Тайваньский производитель Meanwell выпускает огромное количество блоков питания разного назначения. Блоки есть нескольких серий в зависимости от их позиционирования (назначение + уровень надёжности + ценовая категория), серия обозначается тремя буквами в начале наименования блока. Далее в наименовании указана мощность в ваттах и дополнительными буквами обозначены какие-то прочие характеристики.

Приведу краткие описания основных наиболее распространённых серий блоков питания AC/DC для монтажа на DIN рейку, чтобы проще было понимать их различия.

Блоки питания HDR

Это самая простая и доступная серия блоков питания. Считается, что они «для домашнего и офисного применения», не для промышленной автоматики.

Блоки в пластиковом корпусе, небольшие. Влезают в любой электрощит без необходимости выпиливать для них пластрон. Максимальная мощность 150 ватт. Напряжение на выходе может быть 5, 12, 15, 24 или 48 вольт.

Если это самые простые блоки в ассортименте Meanwell, не стоит считать их неподходящими для каких-то домашних применений из-за низкой надёжности. Качество у них вполне на высоте. Есть даже возможность подстройки выходного напряжения: для блока с выходом 24 вольта оно может подстраиваться в диапазоне 21.6 — 29 вольт. Сигнальных контактов, которые позволяли бы какой-то автоматике проверять наличие напряжения на входе или выходе блока, нет.

Когда-то давно у Meanwell была серия блоков питания просто DR, они были в зависимости от мощности в пластиковом либо металлическом корпусе. Она давно снята с производства, вместо неё блоки HDR и EDR.

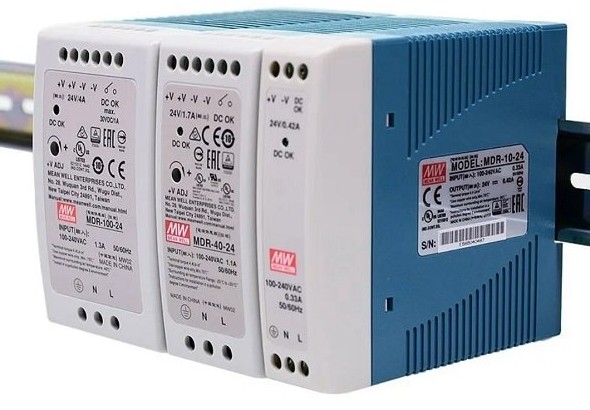

Блоки питания MDR

Это уже более серьёзные блоки питания, имеющие статус промышленных. Самая важная особенность блоков в том, что их корпус более узкий (занимают меньше места в щите по ширине), зато большой в глубину и высоту.

Такой блок уже не спрятать под пластрон, нужно его выпиливать или ставить блоки в секцию без пластрона. Глубина блока 100мм, то есть, надо проконтролировать ещё глубину щита. В неглубоком щите может понадобиться переставить DIN рейку на дно, чтобы блок поместился, и дверца щита закрылась.

Диапазон выходных напряжений разных моделей тот же: 5, 12, 15, 24 и 48 вольт.

У блока есть индикаторный светодиод и контакты DC OK, что позволяют автоматике считывать состояние блока.

Максимальная мощность блоков серии 100 ватт.

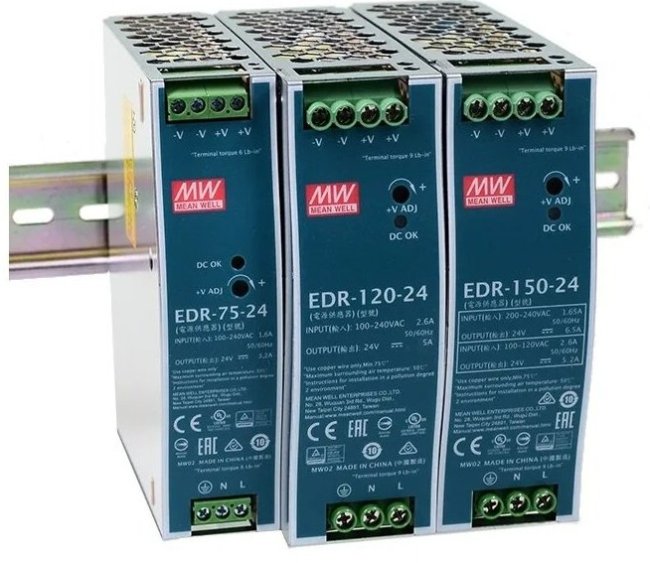

Блоки питания EDR

Эти блоки имеют металлический корпус, что улучшает их охлаждение.

У этих блоков глубина ещё больше — 113.5мм.

А вот клеммы состояния работы блока нет.

Мощность от 75 до 150 ватт.

Блоки питания NDR

Эти блоки внешне похожи на EDR. Тоже металлический корпус. Но серия NDR более продвинутая: больше гарантия (не 2 года, а 3 года), чуть шире диапазон рабочих температур (до +70, а не до +60 градусов). И главное — больше ассортимент моделей, максимальная мощность до 480 ватт.

Глубина блока уже 128.5мм

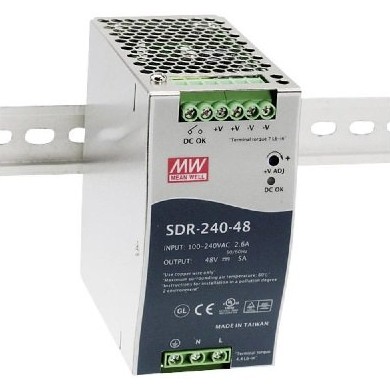

Блоки питания SDR

Блоки SDR более серьёзные. Ассортимент моделей от 75 до 960 ватт. Корпус глубиной 128.5мм.

В этих блоках появляется корректор коэффициента мощности (PFC), который очень рекомендуется для блоков большой мощности.

Есть контрольная клемма DC OK.

Блоки питания TDR

Особенность этих блоков в том, что они питаются от трёх фаз. Это позволяет распределить мощность равномерно между всеми фазами, а не перегружать одну.

Максимальная мощность блоков 960 ватт. Если у вас очень много светодиодного освещения, то такой блок будет отличным вариантом. Глубина блока 125.5мм.

Есть PFC, а вот сигнального контакта нет.

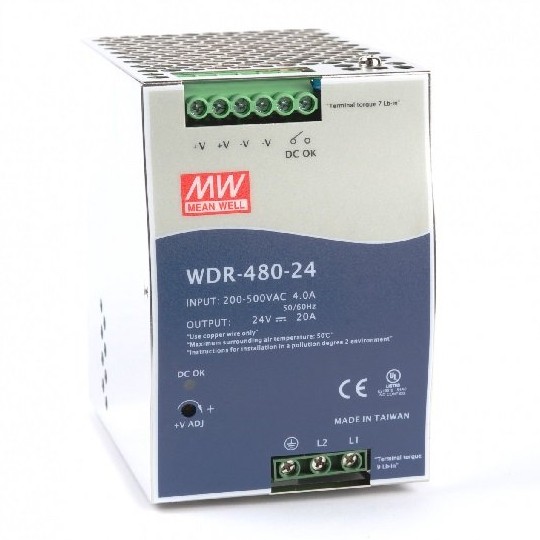

Блоки питания WDR

Особенность этих блоков — возможность питания от двух фаз.

Есть PFC, есть сигнальный контакт.

Глубина те же 125.5мм.

Очень широкий диапазон входного напряжения: от 200 до 550 вольт. Мощность до 480 ватт.

Блоки питания DRA

Это блоки питания для диммирования светодиодных лент способом ШИМ. Очень удобно, не требуется ставить отдельный диммер.

Диммирование осуществляется сигналом 1-10 вольт с любого контроллера автоматики или настенного регулятора.

У серии существенный недостаток — мощность не более 60 ватт. Напряжение либо 12, либо 24 вольта. То есть, для более-менее мощной ленты нужен блок питания серии ELG, он может быть до 240 ватт, монтаж не на DIN рейку, а в шкаф или на дно щита.

Блоки питания DRC

Это мои любимые блоки, которые я ставлю в большинство проектов для питания автоматики, потому что они имеют функцию UPS — прямого подключения аккумуляторов.

В конце наименования блока буква А означает выходное напряжение 13.8 вольта, буква В — выходное напряжение 27.6 вольта. Напряжение выше, чем обычные 12 и 24 вольта для того, чтобы осуществлять зарядку аккумуляторов. Но его можно снизить до привычного регулировочным винтиком.

Блоки с мощностью от 40 до 100 ватт в пластиковом корпусе, 180 ватт — в металлическом.

Цифра в наименовании блока означает его общую мощность. Она делится на мощность питания нагрузки и мощность заряда аккумуляторов. Например, у блока DRC-180B ток нагрузки до 4.5 ампер, ток заряда аккумуляторов до 2 ампер.

Есть сигнальные контакты AC OK и Bat lo. Есть PFC.

Глубина также 125.5мм.

Блок резервирования DRDN

Говоря о блоках питания, стоит упомянуть очень полезный блок резервирования питания DRDN. Он позволяет подключить два блока питания к нагрузке. Нагрузка будет работать от одного блока, а в случае его неисправности переключится на другой блок. При этом у модуля есть сигнальные контакты индикации работы каждого блока.

Учитывая, что блок питания системы является важной точкой отказа (перестанет работать — вся система встанет), наличие такого модуля здорово увеличит её надёжность.

Есть модель на 12 и на 24 вольта, ток до 40 ампер.

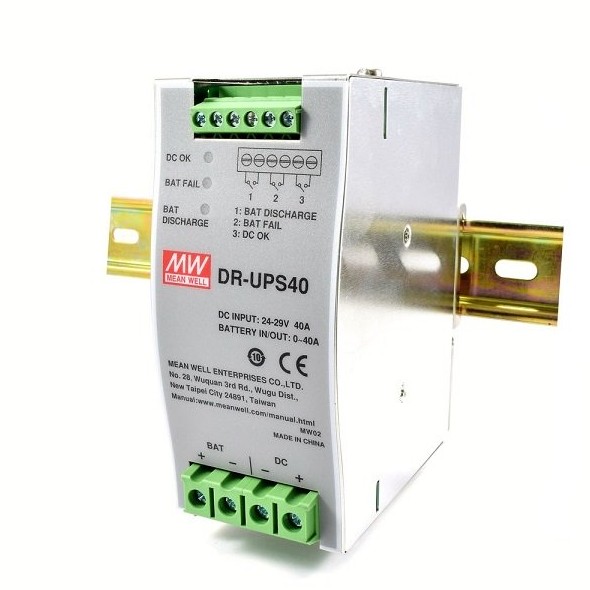

Блок ИБП DR-UPS

Блок DR-UPS способен превратить любой блок питания в DRC, потому что он позволяет подключить резервные аккумуляторы.

Он имеет сигнальные контакты DC OK, Bat Discharge (аккумулятор садится) и Bat Fail (отсутствует аккумулятор).

Глубина блока те же 125.5мм.
