Фотографии собранного щита электрики и автоматики квартиры на контроллере Beckhoff. Квартира площадью 150 квадратных метров, контроллер управляет освещением, радиаторами, тёплыми полами, электрошторами. Слаботочные системы собраны в отдельном 19-дюймовом шкафу.

Щит ABB AT63 на 216 модулей, размеры 974 x 824 x 140 мм.

День 1: почти пустой щит.

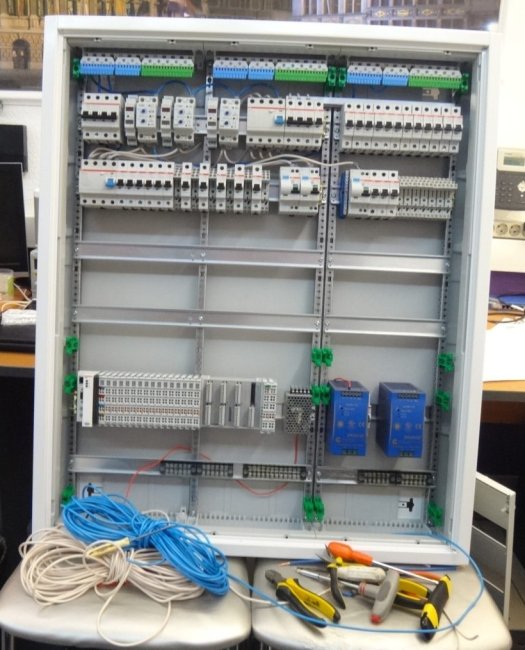

День 2. Появляются элементы. Установлен контроллер и модули расширения Beckhoff, их блоки питания и клемники для подключения слаботочных кабелей.

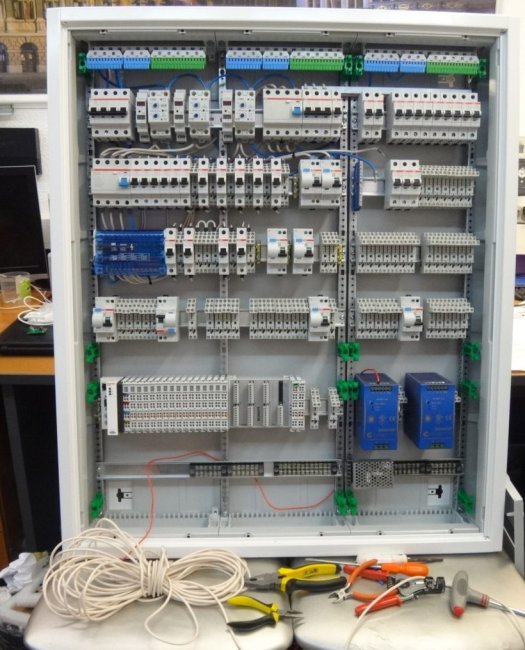

День 3. Почти все элементы на своих местах.

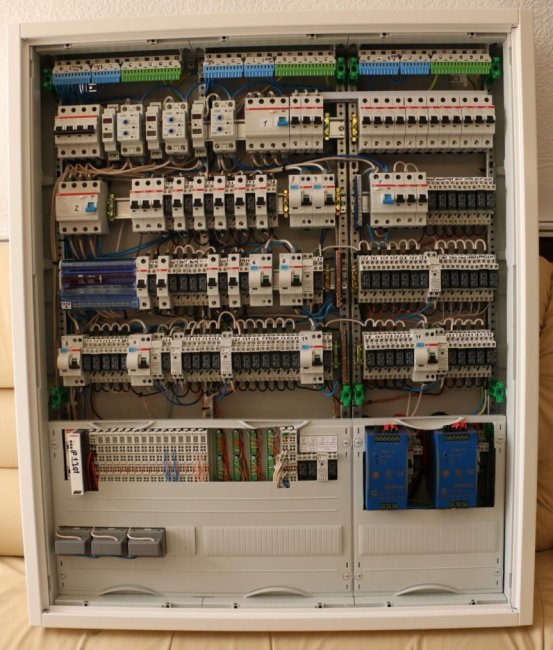

Следующее фото — собранный щит. Нет, это не четвёртый день, на сборку ушло больше времени. Нижние пластроны пришлось вырезать, чтобы разместить Beckhoff и блоки питания.
В самом нижнем ряду слева — трансформаторы для измерения потребляемой мощности по каждой из трёх фаз. Правильнее было бы их, конечно, разместить у ввода сверху, но они были добавлены в последний момент, когда щит уже был собран.

Внизу правее трансформаторов размещаются клемники для подключения к питанию 12 и 24 вольта датчиков разных типов: движения, температуры воздуха и пола, приводы радиаторов.

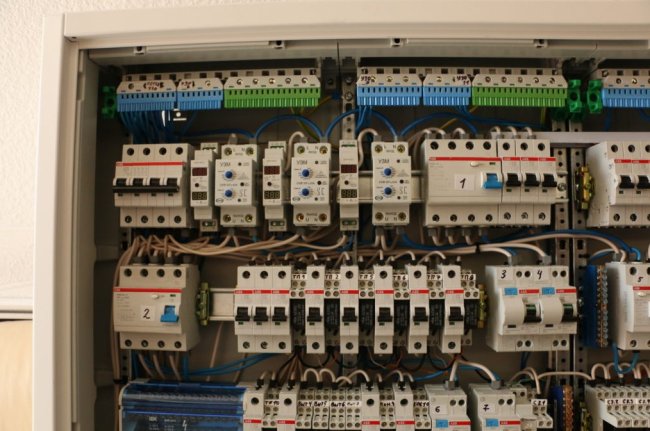

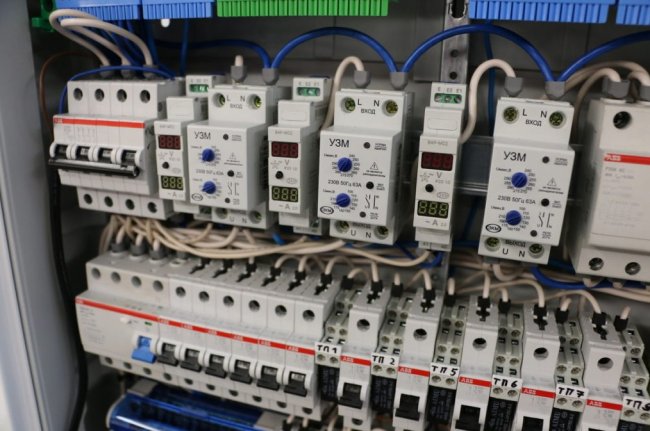

После вводного автомата стоят реле напряжения отдельные на каждую фазу и индикаторы напряжения и тока, для визуального контроля. Кабель проходит через индикаторы горизонтально насквозь, поэтому модули раздвинуты.

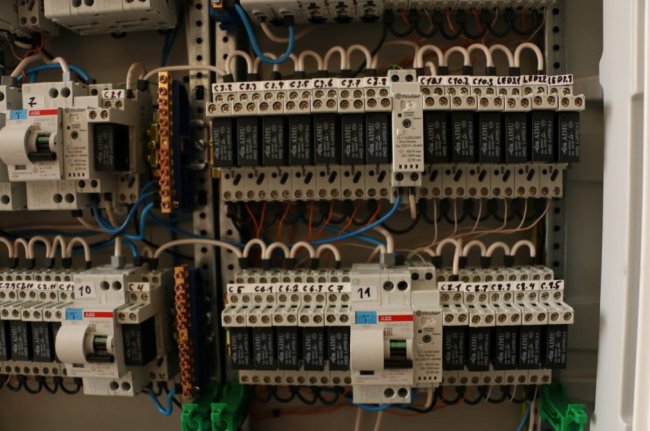

Реле с катушкой 24 вольта подключаются к дискретным выводам контроллера. Каждое реле коммутирует до 16 ампер. Между реле видно диммер для освещения.

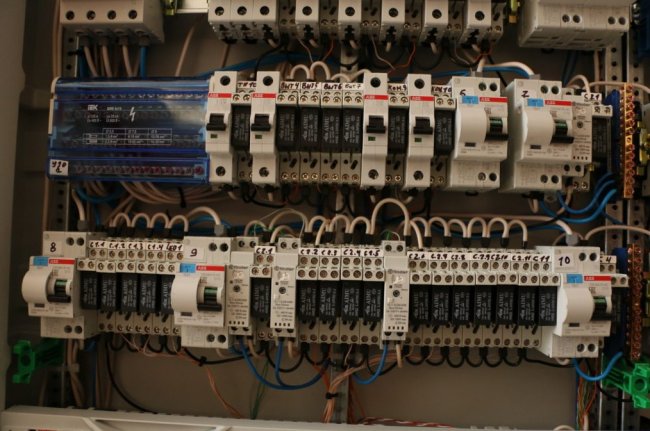

Собственно, все реле с маркировкой С управляют освещением.

Здесь видно кросс-модуль розеточных групп  и реле управления вытяжками и светом.

Реле тёплых полов. В щите было не так много места для всего, что надо было там разместить, поэтому использованы дифф автоматы.

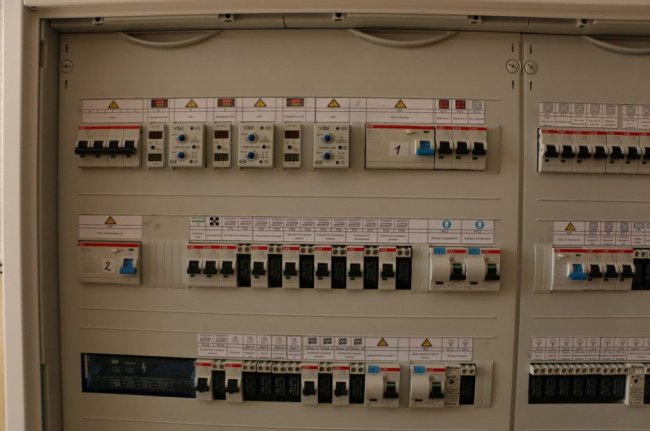

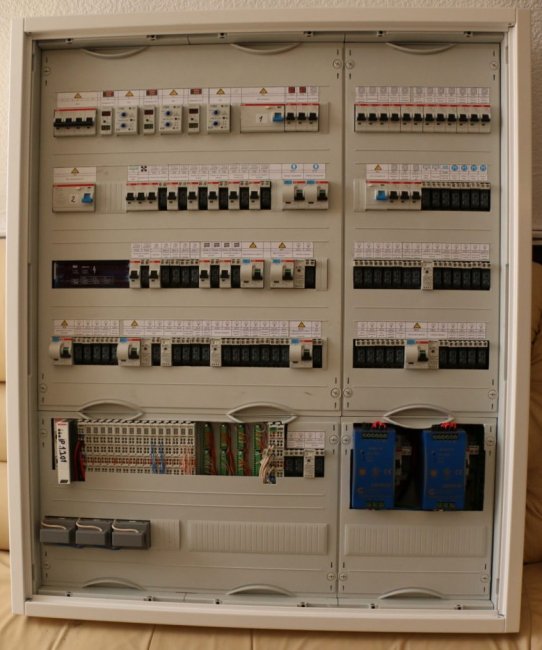

А вот готовый щит с закрытыми пластронами. На пластронах наклейки с описанием групп. Не «С 2.4» как на реле, а полностью, для пользователя.

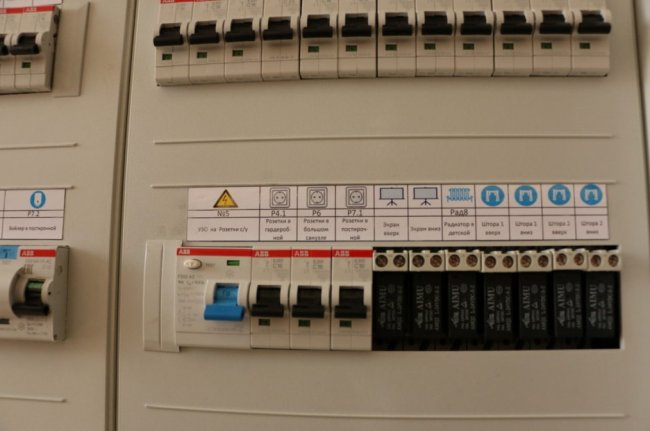

Покрупнее.

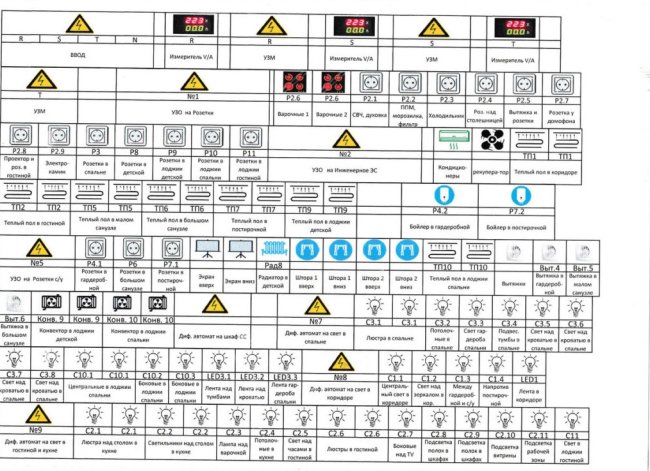

Наклейки печатаются на самоклеющейся бумаге, выглядят вот так:
