В зависимости от «серьёзности» компьютерной сети квартиры есть два основных варианта размещения центрального оборудования.

Первый вариант — телекоммуникационный шкаф формата 19″, он же «рэковый шкаф» (от английского rack). Это металлический шкаф стандартной ширины 600мм, глубина от 350мм, высота — в зависимости от того, какое оборудование в него ставится. У меня есть отдельная большая статья про такой шкаф — 19-дюймовый слаботочный шкаф. 19 дюймов — это ширина устанавливаемый в шкаф компонентов, которые могут крепиться к раме шкафа справ и слева болтами. Выглядит достаточно компактный шкафчик так:

В него поместятся оптический модем, роутер, коммутатор, коммутатор с PoE (для камер, точек доступа Wi-Fi, сенсорных панелей), видеорегистратор, файловый сервер, ИБП для всего оборудования.

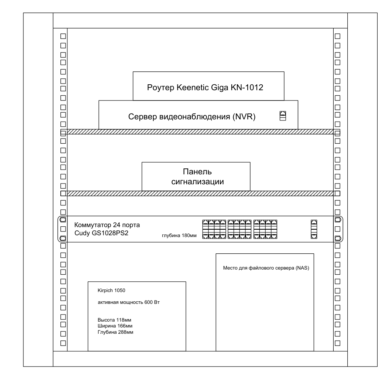

В рамках проектирования слаботочных систем квартиры или дома я проектирую такой шкаф, подбираю оборудование, делаю таблицы портов коммутаторов. Вот пример размещения оборудования в шкафу:

Но эта статья про более простой и распространённый вариант, при котором такой металлический шкаф не нужен. Если из оборудования только роутер, возможно, ещё коммутатор и оптический модем (переход с оптики, идущей от провайдера интернета, на витую пару), то достаточно просто полки в шкафу.

Нам понадобится как минимум 3 электрических розетки (всегда делайте запас в одну розетку, если всё не предполагается включать в ИБП) и вывод кабелей компьютерной сети.

Кабели компьютерной сети в самом простом случае — это ввод интернета от провайдера и интернет-розетки. Иногда точки доступа Wi-Fi и видеокамеры.

Как вывести их к коммутатору из стены? Я предлагаю на этапе монтажа кабелей выводить их в подрозетник с запасом не менее 500мм от чистовой стены, а после ремонта поставить там заглушку со сделанным коронкой отверстием.

Заглушка — это просто пластиковый квадрат. Вот такая штука:

А вот так выглядит полка для роутера:

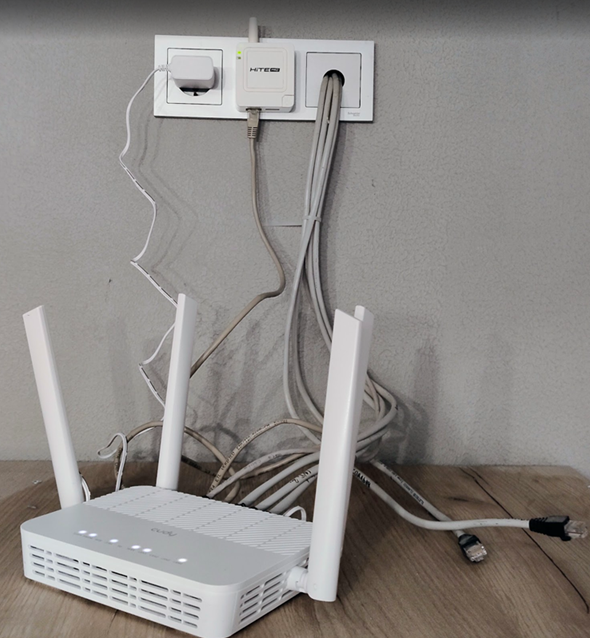

Одну из розеток занимает сервер Умного Дома Hite Pro. Собственно, на этом примере я и понял, что всегда нужно делать больше электрических розеток, чем кажется в начале, потому что если я захочу поставить файловый сервер или коммутатор, то надо будет предусмотреть ещё удлинитель. А коммутатора тут как раз не хватает — видно, что есть два кабеля UTP, которых некуда вставить в 4-портовом роутере. Правда, пока что эти кабели не используются — это резервы для рабочих мест, которых, может, и не будет никогда.

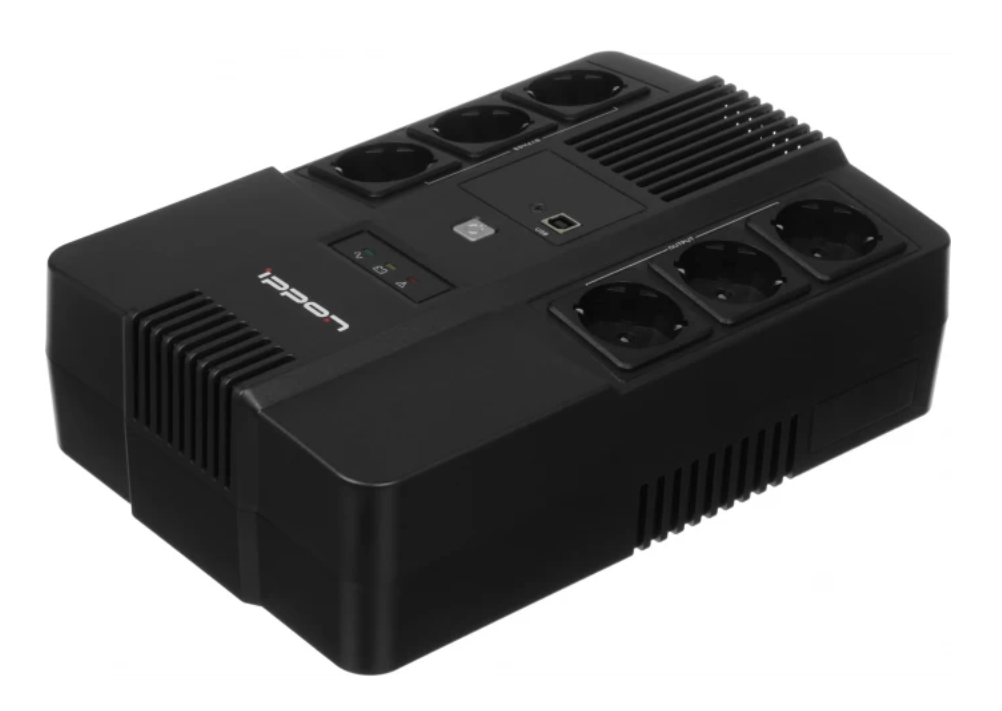

Кстати, в качестве удлинителя отлично подойдёт простой бесперебойник с розетками. Например, Ippon 650. Розеток досточно много, у них есть защита от помех и перепадов напряжения, защита от кратковременных отключений электропитания.

В любом случае, нужно заранее продумать, сколько кабелей UTP выходит из стены, какое оборудование (с запасом) может стоять на полке, в какие порты каких устройств будут подключаться витые пары, сколько места всё это займёт. Чтобы всему хватило розеток, места и портов коммутаторов.

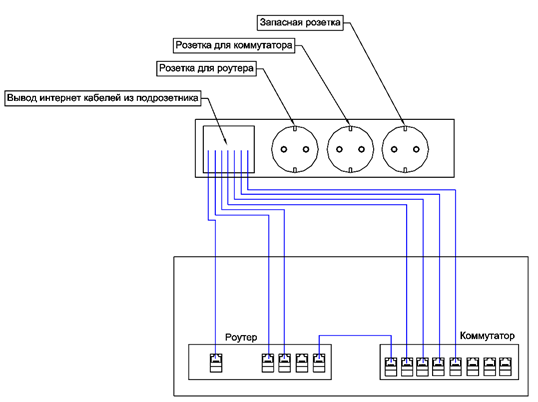

Пример схемы:

Кстати, совет, который я часто повторяю: роутер совсем не обязательно должен располагаться у входа в квартиру, куда при сдаче квартиры введён кабель от провайдера. Зачастую людям настолько привычен роутер в прихожей, что другие варианты и не рассматриваются. А ведь во многих случаях размещение роутера, например, в тумбе под телевизором в гостиной, гораздо более удобно: там и розетки есть, и основные пользователи интернета и Wi-Fi как раз в гостиной.

Надо только проложить кабель от провайдера к месту установки роутера. Лучше сделать это единым кабелем от этажного щита, можно нарастить существующий кабель специальным коннектором.

Разумеется, это не универсальные правило, нужно рассматривать каждую планировку квартиры отдельно. Просто стоит иметь в виду, что роутер может быть где угодно.
