Немного фотографий щита электрики и автоматики для 2-комнатной квартиры.

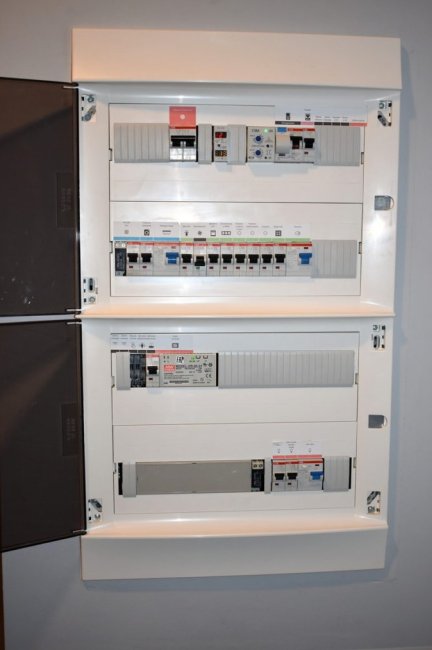

Вот так выглядит угол в прихожей. Сделан короб из гипрока, в него внизу встроен щит ABB Mistral на 72 DIN места, встраиваемый. Сверху сделана ниша для роутера Wi-Fi, оптического модема и чего-то ещё по необходимости. Ниша сверху закроется дверцей.

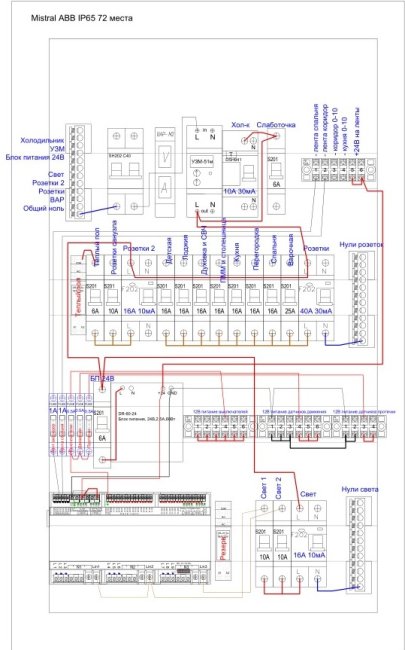

Вот так выглядит мой проект щита:

Фото щита без пластронов и описание возможностей системы было в этой статье: http://home-matic.ru/2018/10/schit-dlya-kvartiry-na-easyhomeplc/

А вот реализация.

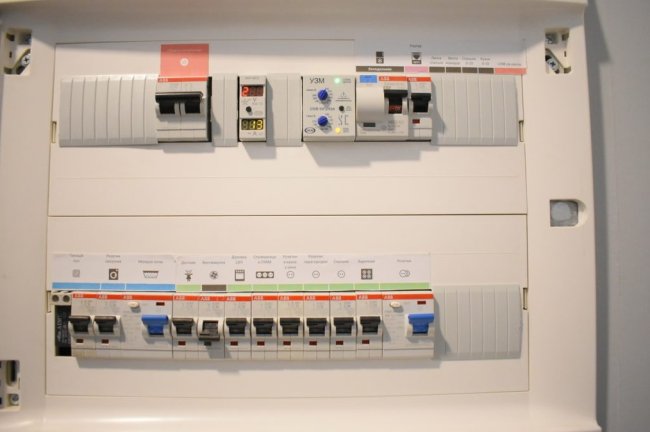

В щите вся полезная площадь в 72 места заняты, видно по фото щита без пластронов, клемниками для подключения слаботочки и нулей. Крупно верх щита с наклейками:

Отдельное УЗО 10 мА на влажные зоны, реле для тёплого пола.

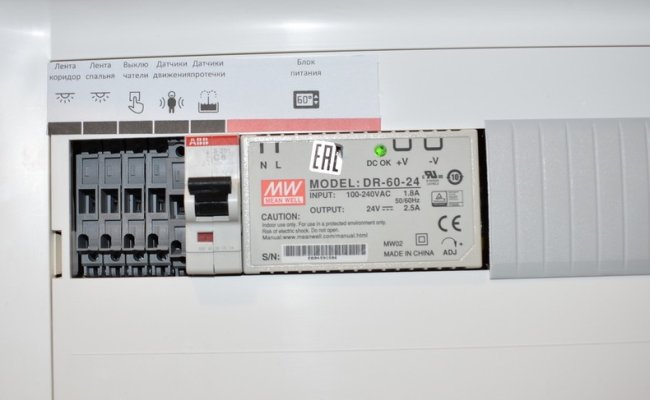

Слева от блока питания предохранители для питания слаботочных элементов: две светодиодные ленты, выключатели, датчики движения, датчики протечки. Предохранитель датчиков протечки вынут, они сейчас неактивны. Предохранители все по 1 амперу.

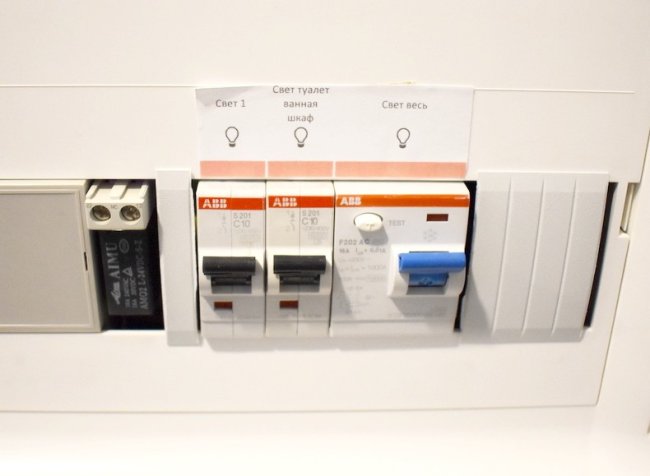

За освещение отвечает УЗО и два автомата. От них фаза идёт на реле контроллера EasyHomePLC. Контроллер в щите в левом нижнем углу, без наклейки.

Я боялся, что при входе большой щиток с прозрачной дверцей будет сразу привлекать внимание, даже хотел его перенести в санузел, но нет, получилось, достаточно гармонично.

В щите щёлкают реле при включении и отключении света, но вне прихожей их почти не слышно.
